分布式光伏发电并网系统设计分布式光伏发电并网系统是指将多个光伏发电系统通过电网连接在一起，并与电网进行互动交流的一种发电模式。
这种系统设计能够提高太阳能的利用效率，减少对传统能源的依赖，实现能源的可持续利用。
下面将从硬件设计、控制策略和经济效益三个方面进行详细介绍。
在硬件设计方面，分布式光伏发电并网系统通常由光伏组件、逆变器、电网连接器、配电柜以及监控装置等组成。
光伏组件是整个系统的核心部分，它将太阳能转化为直流电能。
逆变器则将直流电转换为交流电，并与电网进行连接。
电网连接器用于连接逆变器与电网，确保系统的安全稳定运行。
配电柜用于进行电能的分配和管理，保证电能的正常供应。
监控装置用于对光伏发电系统进行实时监控和管理。
通过合理的硬件设计，可以提高光伏发电系统的效率和稳定性。
在控制策略方面，分布式光伏发电并网系统采用的常见控制策略有功率控制和电压控制两种。
功率控制策略是指根据电网的负荷需求，调节光伏发电系统的输出功率，使得光伏系统的发电功率和电网负荷需求保持匹配。
电压控制策略是指根据电网的电压变化情况，调节光伏发电系统的输出电压，保持电网的电压稳定。
这两种控制策略可以相互结合，实现光伏系统与电网的协同运行。
同时，还可以通过智能控制算法，对系统进行优化调节，提高发电效率和降低电能损耗。
在经济效益方面，分布式光伏发电并网系统能够降低电网运营成本，减少对传统能源的依赖，提高能源利用效率。
通过光伏发电系统的建设和运营，可以实现电能的分散生产和就近消费，减少电能的传输损耗。
同时，光伏发电系统还可以向电网出售多余的电能，从而实现电能的双向流动。
这样既可以降低居民和企业的用电成本，又可以提供额外的经济收益。
另外，分布式光伏发电并网系统还可以减少对传统能源的消耗，降低能源的排放，对环境保护和气候变化具有重要意义。
综上所述，分布式光伏发电并网系统设计是一项复杂而重要的工程，它涉及各个方面的技术和管理问题。
只有通过合理的硬件设计、高效的控制策略和科学的经济分析，才能实现分布式光伏发电并网系统的稳定运行和经济效益。
分布式光伏发电设计方案导言：随着社会的进步和环境保护意识的增强，光伏发电作为一种清洁、可再生的能源形式，正越来越受到重视。
分布式光伏发电系统因其灵活性、可扩展性和环保性而备受关注。
本文将介绍一种基于分布式光伏发电的设计方案，旨在提供可行的参考和建议。
一、设计目标1. 提供可靠稳定的电力供应：分布式光伏发电系统应能够满足用户日常电力需求，保证电力供应的可靠性和稳定性。
2. 降低能源消耗和环境污染：分布式光伏发电系统应能够最大限度地利用太阳能资源，减少对传统能源的依赖，降低二氧化碳排放。
3. 实现经济效益：分布式光伏发电系统应具备一定的投资回报能力，以实现经济效益。
二、设计方案1. 太阳能板选择：选择高效率、高稳定性的太阳能板，以提高能量转换效率。
同时考虑太阳能板的质量、品牌信誉和售后服务等因素。
2. 逆变器选择：选用高效的逆变器，以确保将太阳能转换为交流电的效率。
逆变器在设计中应考虑适应不同功率和电压要求的设备，以满足各种电器设备的使用需求。
3. 储能系统设计：为了解决光伏发电系统在夜间或天气不好时无法产生电力的问题，应设计合适的储能系统。
储能系统可以采用电池组、超级电容器或其他储能装置，以实现电力的有效储存和调配。
4. 并网连接设计：将分布式光伏发电系统与电网连接，以实现光伏发电和电网供电的无缝切换。
并网连接应采用可靠、安全的技术方案，确保系统的运行和供电的稳定性。
5. 监控与管理系统：为了保证分布式光伏发电系统的安全运行，应配置相应的监控与管理系统。
监控系统可以实时监测太阳能板和逆变器的运行情况，及时发现和处理异常状况，确保系统的稳定性和可靠性。
三、实施步骤1. 需求评估：根据用户的用电需求和地理环境等因素，评估分布式光伏发电系统的需求和规模。
2. 设计方案制定：根据需求评估结果，制定相应的分布式光伏发电系统设计方案，并考虑系统的成本和经济效益等因素。
3. 设备选择和采购：根据设计方案，选择合适的太阳能板、逆变器、储能设备和监控与管理系统等设备，并进行采购。
分布式光伏发电系统的设计与优化研究摘要：随着对可再生能源的需求不断增加，分布式光伏发电系统成为一种备受关注的可持续发展解决方案。
本文将对分布式光伏发电系统的设计与优化进行研究，探讨如何提高系统的发电效率、降低成本，并解决与系统设计和运行相关的挑战。
引言：分布式光伏发电系统是一种将太阳能转化为电能的可再生能源解决方案。
与传统的集中式发电系统相比，分布式光伏发电系统具有安装灵活、可扩展性强和对电网的低依赖性等优势。
然而，要实现这些优势，需要确保系统的设计与运行能够最大程度地发挥光伏组件的性能。
1. 光伏组件选择与布局光伏组件是分布式光伏发电系统的核心。
正确选择和布局光伏组件是提高系统发电效率的关键。
首先，我们需要评估并选择高效率的光伏组件，并考虑光伏组件的品质、成本和可靠性。
其次，在布局时，需要考虑组件的朝向、倾斜角度和阴影对发电能力的影响。
通过使用模拟软件和实地测试，可以进行光伏组件的布局优化，并实现最大化的太阳能转化效果。
2. 电池储能系统设计分布式光伏发电系统需要储能系统来存储白天生成的电能，以供夜间或低光环境使用。
电池储能系统的设计与优化是确保系统连续供电的关键要素之一。
在设计电池储能系统时，需要考虑电池的类型、容量和寿命，并使用智能控制系统来管理电池的充放电过程。
此外，优化光伏组件的发电效率和电池的充放电效率，可以提高整个系统的发电效率。
3. 逆变器和功率分配系统逆变器是分布式光伏发电系统中的重要组成部分，用于将直流电转化为交流电供电给电网。
优化逆变器的效率和稳定性对系统的运行至关重要。
为了实现高效的能量转化，需要选择高效的逆变器和合适的逆变器容量。
此外，功率分配系统也需要设计合理，以确保光伏组件的发电能力能够最大化地供应给消费者和电网，同时保证电网的稳定运行。
4. 系统运营与维护分布式光伏发电系统的优化不仅包括设计阶段，还需要进行系统的运营和维护。
为了确保系统的连续运行和长期可靠性，需要进行定期的检查和维护工作。
分布式光伏发电系统的电路设计与接入方案一、引言分布式光伏发电系统是指将光伏发电设备分布在用户侧，通过并网发电，将电能直接供给用户使用，并将多余的电能送回电网。
本文将围绕分布式光伏发电系统的电路设计与接入方案展开讨论，包括光伏组件选择、逆变器设计、线路配电方案、系统接入等。
二、光伏组件选择1. 太阳能光伏电池板在光伏组件选择中，太阳能光伏电池板是关键的组成部分。
选择高转换效率、低温度系数、抗PID性能好的多晶硅太阳能光伏电池板，以实现系统的高效发电。
2. 光伏并联与串联根据实际用电需求和光伏电池板的输出电压，进行合理的光伏模块的串并联，以提高光伏组件的总额定电压和电流。
在光伏组件选择和设计中，要考虑光伏模块的阻尼电压、最大功率点电压和电流等参数匹配。
三、逆变器设计逆变器是将光伏模块输出的直流电能转换成交流电能的重要设备，其设计和选择对系统的发电效率和可靠性有着重要影响。
1. 逆变器效率选择高转换效率的逆变器，能够最大限度地利用太阳能光伏模块输出的电能，提高系统的发电效率。
2. 逆变器功率容量根据实际用电负荷和太阳能光伏发电系统的发电能力，选择逆变器的功率容量。
要确保逆变器的功率容量不过大，避免功率浪费，同时也要避免容量过小，导致用电需求无法满足。
3. 逆变器保护功能选择具备过压、过流、缺相、短路等多种保护功能的逆变器，以保证系统的安全运行。
四、线路配电方案1. 直流侧线路设计在光伏发电系统的直流侧线路设计中，要考虑电线的材质、导线截面、敷设方式等因素。
选择质量良好、阻燃性能好的电线，并合理计算导线的截面，以降低线路损耗。
2. 交流侧线路设计在光伏发电系统的交流侧线路设计中，要根据系统的容量和用电负荷选择合适的电线和断路器。
合理设计线路路由，减少线路长度和电阻，降低线路电压降，提高系统的发电效率。
五、系统接入1. 并网接入光伏发电系统要接入电网，首先需要符合当地的接入政策和技术标准。
接入前需要进行系统的验收和检测，以确保系统的安全可靠。
分布式光伏发电系统设计方案随着能源环保意识的提高和光伏技术的不断发展，分布式光伏发电系统成为当今的热点话题。
本文将介绍一种分布式光伏发电系统的设计方案。
一、项目概述分布式光伏发电系统是指将光伏电池板分布在城市中的各个建筑物上，通过光伏组件将太阳能转换为电能，供给周围的建筑物使用，并将多余的电能通过电网逆向供给电网。
该系统能够有效利用建筑物的空间，减少能源浪费，降低能源消耗。
二、系统设计1.光伏组件选择选择高效率的光伏组件是一个关键步骤。
可以选择单晶硅、多晶硅、PERC等高效的光伏组件，并根据实际情况确定组件的类型和功率。
2.安装设计根据建筑物的结构和朝向进行安装设计。
首先，在建筑物的南面和屋顶上安装光伏组件，以最大限度地利用太阳能。
同时，还可以考虑在遮挡影响较小的其他方位上进行安装，以增加发电量。
3.逆变器选择逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
根据系统的容量和实际需求选择逆变器的类型和功率。
同时需要考虑逆变器的质量和可维护性。
4.电网连接将发电系统与电网连接是实现分布式光伏发电的重要一环。
需要选择合适的电网连接设备，并确保系统与电网的安全连接，防止逆变器损坏或电网过载。
5.电能管理系统为了实现对光伏发电系统的监控和管理，需要设计电能管理系统。
该系统可以实时监测光伏发电系统的发电情况、功率输出以及电网连接状况等。
并通过网络传输数据，实现对系统的远程监控和控制。
三、经济效益分析1.发电收益2.节约能源成本通过光伏发电系统自发电，可以减少购买电能的成本，节约能源支出。
3.政府补贴政策根据国家和地方的政策，分布式光伏发电系统可能享受相关的补贴政策，进一步提高项目的经济效益。
四、环境效益分析1.减少二氧化碳排放通过分布式光伏发电系统的建设，可以减少使用传统能源带来的温室气体排放，减少对环境的影响。
2.节约资源3.增加清洁能源比例五、总结通过以上的设计方案，可以实现分布式光伏发电系统的建设，促进可再生能源的利用，减少对传统能源的依赖，同时也提高了电力供给的可靠性和可持续性。
分布式光伏发电系统并网连接设计引言：随着能源需求的增加和环境问题的日益突出，光伏发电作为一种清洁、可再生的能源形式，受到了广泛关注。
分布式光伏发电系统作为一种可利用分散在各种建筑物上的光伏组件进行发电的系统，具有灵活性高、能源利用效率高等优势，在国内外得到了快速发展。
本文将针对分布式光伏发电系统的并网连接设计进行详细探讨。
一、分布式光伏发电系统概述分布式光伏发电系统是将一系列光伏组件通过逆变器将直流电能转换成交流电能，再通过与电网的连接将其输出到电网上供应给用户使用的系统。
其基本组成包括光伏组件、逆变器、电网连接等。
二、分布式光伏发电系统并网连接设计的原则1. 稳定可靠性：并网连接设计必须保证光伏发电系统的稳定性和可靠性，确保其长期稳定运行。
2. 安全性：并网连接设计应满足国家安全要求，确保系统运行过程中不会对用户和电网造成危害。
3. 高效性：并网连接设计应考虑系统的效率，最大程度地提高光伏发电系统的发电能力。
4. 经济性：并网连接设计不仅要考虑系统的建设成本，还需综合考虑系统的运维成本和回收周期等经济指标。
三、分布式光伏发电系统并网连接设计的关键技术1. 电网连接方式的选择：根据不同的应用场景和需求，选择合适的电网连接方式，包括并网型逆变器、微逆变器和光伏直流汇流箱等。
2. 并网保护装置的设计：设计适当的并网保护装置，确保光伏发电系统在电网故障时能够迅速脱网并恢复。
3. 功率控制策略的设计：通过合理的功率控制策略，使光伏发电系统能够更好地适应电网负荷变化，并提高系统的功率利用率。
4. 电网接口电路的设计：合理设计电网接口电路，满足电网对直流和交流电的要求，确保光伏发电系统与电网之间的交互符合电网规范和标准。
四、分布式光伏发电系统并网连接设计的实施步骤1. 确定需求和设计目标：根据实际需求和设计目标，明确系统的容量、并网类型以及装机地点等关键参数。
2. 选取合适的设备：根据设计要求和预算限制，选取合适的光伏组件、逆变器和其他配套设备。
分布式光伏光伏发电系统初步设计随着环境保护意识的增强和全球对电力的需求不断增长，光伏发电作为一种清洁、可再生能源的代表，越来越受到广大人们的关注。
在光伏发电领域，分布式光伏发电系统由于其灵活性和可扩展性得到广泛应用。
以下是分布式光伏发电系统的初步设计。
1.系统组成1.1光伏阵列光伏阵列是由多个光伏模块组成的，将太阳光转化为电能。
光伏模块应选择高效率和耐久性强的产品。
在初步设计中，需要考虑光伏模块的布局、倾角和朝向等参数，以最大化光能的吸收。
1.2逆变器逆变器将光伏阵列输出的直流电转换为交流电，并通过智能电网接入以供给用户使用。
逆变器的品质和效率直接影响光伏发电系统的整体性能。
1.3电池储能系统电池储能系统实现对光伏发电系统的电能存储，以供夜间或低光照条件下的使用。
电池类型和容量应根据实际需求进行选择。
1.4发电管理系统发电管理系统对光伏发电系统进行监控、管理和控制。
通过对光伏阵列、逆变器和电池储能系统等的实时监测和数据分析，可以优化系统的发电效率和运行稳定性。
1.5配电网络配电网络将发电管理系统提供的电能输送给用户使用。
配电网络应采用合理的线路布置和保护措施，以确保电能的稳定和安全输出。
2.系统设计原则在初步设计中，需要遵循以下原则：2.1最大化光能吸收光伏模块的布局、倾角和朝向应根据太阳辐射强度和方向性等因素进行优化调整，以获得最大的光能吸收效果。
2.2发电与负载匹配根据用户的用电需求和发电系统的峰谷负荷特性，实现发电和负载之间的最佳匹配，避免电能浪费和不必要的损耗。
2.3故障监测和自动切换监测系统的运行状态和性能，发现故障时及时切换到备用的电源或维修措施，以确保系统的连续运行和可靠性。
3.系统运行与维护3.1定期检查和清洁定期检查光伏模块、逆变器和电池储能系统的状态和性能，及时发现和解决可能存在的问题。
同时，定期清洁光伏模块的表面，以确保其吸收太阳能的效率。
3.2负载管理合理管理负载，避免过载或过剩的情况发生，以延长光伏发电系统的寿命和稳定性。
分布式光伏发电系统电气设计一、引言随着可再生能源的快速发展，光伏发电在能源行业中占据了重要地位。
分布式光伏发电系统逐渐受到人们的关注和应用。
本文将围绕分布式光伏发电系统电气设计展开讨论，涵盖系统概述、电气设计原则、电气组件选择、电气布线等方面。
二、系统概述分布式光伏发电系统是一种将光伏电站分布在不同地点的发电系统。
系统主要由光伏阵列、逆变器、变压器、电表等组成。
光伏阵列将太阳光转化为直流电能，逆变器将直流电能转变为交流电能输出到电网，变压器用于实现电压匹配和功率传输，电表用于计量和监测发电量。
三、电气设计原则1. 安全性：电气设计必须遵循相关安全标准，保证系统的人身安全和设备运行的可靠稳定。
防火、防雷击和漏电保护等措施需要得到充分考虑。
2. 可靠性：电气设计应具备可靠性，保证系统长期稳定运行。
电气设备的选购和安装要符合国家标准，合理布局避免单点故障，同时建立健全的检修保养制度。
3. 高效性：电气设计应追求系统的高效运行，充分利用光伏发电系统的发电潜力。
在设计电路拓扑结构时，应合理规划发电组件的数量、容量和布局，优化功率因数和电能传输效率。
四、电气组件选择1. 光伏阵列：选择合适的光伏阵列是分布式光伏发电系统电气设计的核心。
在选取光伏阵列时，要考虑太阳辐照度、阵列朝向角度和阵列倾角等因素，以最大化发电效益。
2. 逆变器：逆变器将直流电能转换为交流电能，选用高效率、稳定性好的逆变器能提高系统的发电效率和电能质量。
同时，要考虑逆变器的额定功率、输入电压范围、输出电压波形等参数，确保逆变器与光伏阵列和电网的匹配。
3. 变压器：变压器在系统中起到改变电压的作用，选取合适的变压器可确保电能的传输和匹配。
变压器的额定容量和变比要与光伏阵列和电网的要求相符。
4. 电表：电表用于计量和监测发电量，需选用准确可靠的电表，并配备完善的数据采集系统和监控软件，实现对系统的实时监测和管理。
五、电气布线1. 光伏阵列布线：光伏阵列之间采用串联或并联方式进行布线，以满足系统的电压和电流要求。

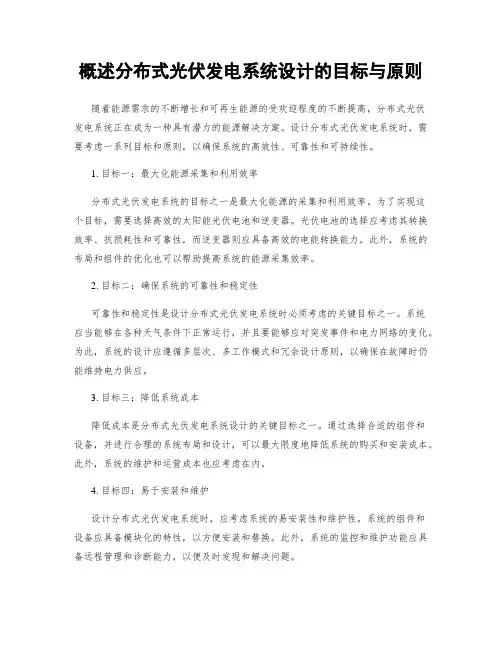

概述分布式光伏发电系统设计的目标与原则随着能源需求的不断增长和可再生能源的受欢迎程度的不断提高，分布式光伏发电系统正在成为一种具有潜力的能源解决方案。
设计分布式光伏发电系统时，需要考虑一系列目标和原则，以确保系统的高效性、可靠性和可持续性。
1. 目标一：最大化能源采集和利用效率分布式光伏发电系统的目标之一是最大化能源的采集和利用效率。
为了实现这个目标，需要选择高效的太阳能光伏电池和逆变器。
光伏电池的选择应考虑其转换效率、抗损耗性和可靠性，而逆变器则应具备高效的电能转换能力。
此外，系统的布局和组件的优化也可以帮助提高系统的能源采集效率。
2. 目标二：确保系统的可靠性和稳定性可靠性和稳定性是设计分布式光伏发电系统时必须考虑的关键目标之一。
系统应当能够在各种天气条件下正常运行，并且要能够应对突发事件和电力网络的变化。
为此，系统的设计应遵循多层次、多工作模式和冗余设计原则，以确保在故障时仍能维持电力供应。
3. 目标三：降低系统成本降低成本是分布式光伏发电系统设计的关键目标之一。
通过选择合适的组件和设备，并进行合理的系统布局和设计，可以最大限度地降低系统的购买和安装成本。
此外，系统的维护和运营成本也应考虑在内。
4. 目标四：易于安装和维护设计分布式光伏发电系统时，应考虑系统的易安装性和维护性。
系统的组件和设备应具备模块化的特性，以方便安装和替换。
此外，系统的监控和维护功能应具备远程管理和诊断能力，以便及时发现和解决问题。
5. 尊重环境和社区设计分布式光伏发电系统时，应遵循环境和社区的原则。
系统的组件和设备应具备环保特性，避免使用对环境有害的材料和处理方法。
同时，系统的布局和设计也应尽量减少对当地社区的不利影响，如噪音和视觉污染。
6. 目标六：可持续性和可扩展性分布式光伏发电系统的设计应具备可持续性和可扩展性。
系统应能够适应不同规模和需求的能源消耗，同时还要考虑未来的技术发展和能源需求增长。
系统的设计应具备弹性，以便根据需求进行扩展和升级。
分布式光伏光伏发电系统初步设计
一、分布式光伏发电系统设计目标
本初步设计要求中，分布式光伏发电系统设计的基本要求是：设计出
一套具有安全可靠、经济灵活的分布式光伏发电系统，能够有效地利用分
布式光伏发电，采用可靠的控制和监测系统，保障分布式光伏发电系统的
可靠运行和稳定性。
二、分布式光伏发电系统设计指标
1、光伏发电效率：应尽量提高光伏发电系统的发电效率。
2、电网供应能力：光伏发电系统的负荷应符合电网规范和负荷要求，使得能够在电网供应统括的范围内，实现电网对光伏发电系统的供电能力。
3、可靠性：系统可靠性应尽可能高，能满足发电系统的稳定性要求，以及保证发电的可靠性，确保用户的用电安全。
4、系统经济性：分布式光伏发电系统的经济性应尽可能优良，确保
分布式光伏发电系统在运行过程中的经济性能。
三、分布式光伏发电系统基本组成
1、光伏发电机组：光伏发电机组是本分布式光伏发电系统的核心部件，主要由光伏阵列、逆变器、电池等组成，主要负责将太阳辐射变为电能。
2、控制和监测系统：控制和监测系统是分布式光伏发电系统的重要
组成部分，主要是由电池监测系。
分布式光伏发电系统设计
发表时间：2018-06-19T16:50:36.353Z 来源：《基层建设》2018年第12期作者：李丽丽张世汉谭科[导读] 摘要：光伏发电是利用相关装置将太阳能转化为电能，光伏发电最核心的部件是太阳能电池组，在相关功率装置等的配合下，构成了太阳能发电装置。
中机国能电力工程有限公司上海市 200444 摘要：光伏发电是利用相关装置将太阳能转化为电能，光伏发电最核心的部件是太阳能电池组，在相关功率装置等的配合下，构成了太阳能发电装置。
光伏发电因其具有清洁、无噪声、一次建造后后期维护成本低等优势，还具有建设期不长、国家政策扶持力度大等特点，在我国光能丰富的地区得到了广泛的应用。
关键词：分布式；光伏发电；系统设计引言
传统的光伏电站经变压器升压通过线路送至用户处，因光伏发电量有限，经线路损耗、电站自用等损耗对于昂贵的光伏电价来说难免得不偿失。
分布式光伏发电采用的就地发电，就地消纳，多余上网的模式，这种发电模式有效解决了目前光伏发电成本高的问题，只需很小的投入，用户就可以用光伏发电取得经济收益。
本文将就分布式光伏发电的原理、选址要求、极板分布原理、并网系统的研究设计等方面对光伏发电进行分析探讨。
1分布式光伏发电定义所谓分布式光伏发电，即在短距离内实现太阳能和电能之间的转换与消纳，通常用户既作为电源点也作为负荷端，另外多余的电量还可以进行上网发电，给用户创造出经济效益。
所谓分布式是相对于集中式而言，分布式光伏发电具有以下特点。
太阳能是一种自然能量，且目前人类能有效利用的太阳能仅占太阳能量的很小一部分，太阳能对目前人类的技术水平而言是可以无限开采且可以重复利用的。
分布广泛性，凡是太阳照到的地方就可以利用，特别是对于一些偏远山区、不易建设高空线路的区域等，分布式光伏发电的适应性很好地解决上述问题。
高效性，光伏发电利用的光电效应，不会向火电那样实现热能、动能、机械能、电能之间的转换，相较于传统发电，光伏发电中间环节特别少，因而能量损耗少，光伏发电的效率一般在80%以上，甚至更高。
清洁无污染，节约水资源，和火力发电比较，在光伏发电过程中不会产生NOX、SOX、二氧化碳等污染物，也不会产生PM2.5等有害颗粒等，另外，光伏发电过程中不需要水进行冷却和进行能量转换，特别适合西北等光资源丰富、水资源匮乏等地区。
2分布式光伏发电系统基本原理分布式光伏并网发电系统是近年来提出的“微电网”的一部分，是一个能实现自我控制、保护和管理的自治系统。
其核心问题是使系统充分利用太阳能资源，在安装组件时应确保向阳光最充足的方向安装。
其基本原理是利用太阳能电池组的光生伏打效应，通过并网逆变器，将光伏电池产生的直流电转换成与电网电压同频同相的交流电。
太阳能转换为电能，主要分三步：太阳能电池吸收一定能量的光子后，半导体内产生电子-空穴对，电子带负电，空穴带正电；电极性相反的光生载流子被太阳能电池产生的静电场分离开；光生载流子和空穴分别被太阳能电池的正负极收集，在外电路中产生电流，形成电能。
分布式光伏发电系统主要分为就近较低电压等级并网和集中控制、高压单点两种并网方式。
小型光伏发电系统对公共电网的影响相对较小，一般采用就近较低电压等级并网方式。
大中型光伏电站通常并网容量大，对电网潮流影响较大，一般采用集中控制、高压单点并网方式 3分布式光伏并网发电系统的主要构成分布式光伏并网发电系统主要由太阳能电池组件、光伏方阵支架、并网逆变器、蓄电池、直流汇流箱、直流配电柜、交流配电柜、系统监控和环境监测装置等构成。
其基本运行模式是，当太阳辐射时，太阳能电池组件将太阳能转换成电能，经过直流汇流箱集中送入直流配电柜，由并网逆变器转换成交流电供给建筑自身负载，多余或不足的电力由所接入的电网调节。
3.1太阳能电池组件
太阳能电池组件是分布式光伏发电系统的核心部件之一，目前应用最广泛的太阳能电池组件是结晶硅组件，用钢化玻璃、EVA及TPT 热压密封而成，并加装铝合金边框，具有抗风、抗冰雹、便于安装等特点。
太阳能电池通常由高纯硅材料制成，是一种半导体PN结器件。
按照发电效率由高至低的顺序分为非晶硅薄膜太阳能电池、多晶硅电池、单晶硅电池和薄膜复合晶硅电池。
其作用是将太阳能转化为电能，存储到蓄电池或推动负载工作。
3.2光伏并网逆变器
光伏并网逆变器是一种将直流电转换为交流电的电子器件，具备自动稳频和稳压的功能，能够确保光伏并网发电系统的供电质量。
主要作用是将太阳能电池组件产生的直流电（12V、24V、48V）逆变成交流电，然后送入公共电网。
主要性能指标是平均故障修复时间（MTTR）、故障率、可靠度、平均故障间隔时间（MTBF）。
光伏并网逆变器分为电流源电流控制、电压源电压控制、电流源电压控制、电压源电流控制四种。
为确保光伏并网发电系统具备良好的动态响应，光伏并网逆变器应选择电压源进行输入。
如采用电压控制方式进行输出，需要使用锁相控制技术实现与电网同步的目的，但锁相回路响应时间较长，很难对并网逆变器输出电压值进行准确控制，易造成噪声环流现象，因此建议采用电流控制方式作为光伏并网逆变器的输出方式。
为提高并网电流质量，光伏并网逆变器电流输出侧需使用合适的滤波器。
同时为确保公共电网的安全，并网逆变器还要考虑三相电压、电流不平稳、欠压、防雷接地保护、短路保护、防孤岛效应等保护措施。
3.3蓄电池
其作用是在有光照时储存太阳能电池板的电能，供负载使用。
蓄电池一般使用免维护铅酸电池，也可使用镍氢电池、镍镉电池或锂电池。
主要性能指标包括额定容量、低温放电和充电性能、充电效率以及深放电后的恢复性能、使用寿命等。
3.4充电控制器
蓄电池因日照影响频繁充放电会出现过充电和过放电现象，缩短使用寿命。
充电控制器能为蓄电池提供稳定的充电电流和电压，起到过充电（放电）保护的作用。
3.5监测系统
监测系统由数据采集系统、数据传输系统和数据中心组成。
其中，数据采集系统包括环境监测、电参数监测等设备，主要功能是从电压传感器、电流传感器、智能传感器、温度传感器等被测单元中采集数据，送至上位机进行分析处理；数据传输系统主要用于电站数据监测系统中监测装置与数据采集装置之间、数据采集装置与数据中心之间的数据传输；数据中心是指集中多个光伏电站数据的环境，将传感器采集的信息在数据中心进行处理和显示。
4分布式光伏发电设计
4.1设计原则
综合性比较，至少设计三种及以上的方案，通过对比分析选择较为合适的方案；资源优先，通过光资源综合分析、地理位置、气候条件等确定；根据日照条件合理设计太阳能电池板方阵；集中监控，智能巡视操作。
核算造价，计算收益。
4.2分布式光伏发电设计流程
分布式光伏发电设计要经过以下流程：实际勘验，进行实地考察，观察待装光伏发电区域日照、经纬度、海拔高度、气候、屋面条件等，进行先期光伏投资预判；运行模式确定，和用户确定是用户自用或者预留裕量上网系统，自用商用共同设计；全年评估，主要包括屋面结构的牢固性、使用寿命评估，用户全年用电量分析，如参与上网还需要考虑电网的接入点和每年向电网发电的电量评估计算出全部区域内的分布式光伏的总装机容量；设备选型和总体系统设计，根据实际光伏发电需要和投资成本分析，选择相应的光伏系统硬件布置、网络传输（目前无线传输技术比较活跃）、主设备选型、蓄电池组设计、电池板排列方阵设计、汇流箱及其余系统设计、总体安装方案设计、辅助建筑设计、NCS设计、五防设计、保护配置设计、接地防雷设计、并网设计、光功率预测系统和远动通讯设计、项目概预算、环境评估等程序。
4.3分布式光伏发电系统设计应考虑因素
（1）时间季节。
在理想情况下，分布式光伏发电系统的产能随着太阳辐射的增强而逐渐提高，正午时达到最高，随后随着太阳辐射的减弱产能便逐渐下降。
另外，对于国内而言，夏季的太阳辐射明显强于冬季，因此分布式光伏发电系统夏天的产能同样高于冬季。
（2）天气状况。
天气状况也是影响分布式光伏发电系统的一大因素，每当阴天或下雨时，太阳辐射显著降低，分布式光伏发电系统的产能自然下降。
因此，天气情况给分布式光伏发电系统造成了不确定性。
（3）系统效率。
系统效率是影响分布式光伏发电系统产能的关键因素。
太阳能电池组件、逆变器、变压器等组成部分的效率直接影响系统的发电效率，因此设计系统时，必须全面考虑可能影响系统效率的所有因素，以便设计出高效率的分布式光伏发电系统。
5结语
我国能源长期依赖于不可再生的石油及煤炭，给环境带来严重的负担。
大力发展清洁能源能够实现国家的节能减排目标。
分布式光伏发电能够实现每座建筑、每片适宜的土地都能分散生产、就地使用，尤其适合土地资源受限、电价相对较高、工业规模更大的地区。
参考文献
[1]分布式光伏发电系统的电气设计研究[J].赵宇峰.自然科学(文摘版).2016(17)
[2]基于分布式光伏发电系统电气设计分析[J].田玉成.科研.2016(08)
[3]关于分布式光伏发电系统的电气设计研究[J].钱鹏程，倪志剑.工程技术(全文版).2017(36)
作者简介：作者简介：李丽丽，女，河南郑州人，郑州大学电气工程学院自动化专业，学士学位，电气设计师，单位：中机国能电力工程有限公司；研究方向：发输变电设计。
