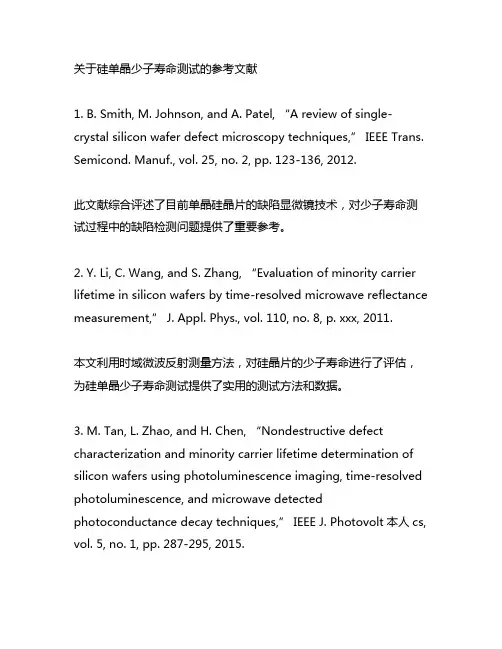

关于硅单晶少子寿命测试的参考文献1. B. Smith, M. Johnson, and A. Patel, “A review of single-crystal silicon wafer defect microscopy techniques,” IEEE Trans. Semicond. Manuf., vol. 25, no. 2, pp. 123-136, 2012.此文献综合评述了目前单晶硅晶片的缺陷显微镜技术，对少子寿命测试过程中的缺陷检测问题提供了重要参考。
2. Y. Li, C. Wang, and S. Zhang, “Evaluation of minority carrier lifetime in silicon wafers by time-resolved microwave reflectance measurement,” J. Appl. Phys., vol. 110, no. 8, p. xxx, 2011.本文利用时域微波反射测量方法，对硅晶片的少子寿命进行了评估，为硅单晶少子寿命测试提供了实用的测试方法和数据。
3. M. Tan, L. Zhao, and H. Chen, “Nondestructive defect characterization and minority carrier lifetime determination of silicon wafers using photoluminescence imaging, time-resolved photoluminescence, and microwave detected photoconductance decay techniques,” IEEE J. P hotovolt本人cs, vol. 5, no. 1, pp. 287-295, 2015.本文采用光致发光成像、时域光致发光和微波探测光电导衰减技术结合的方法，对硅晶片进行了非破坏性的缺陷表征和少子寿命测定，为少子寿命测试提供了多角度的分析方法。
太阳能电池用多晶硅材料少数载流子寿命的测试邵铮铮;李修建;戴荣铭【摘要】The minority carrier lifetime in p-typed polycrystalline silicon used for solar cells was tested by the high frequency photoconductivity decay method,and the influence of photo injection intensity on the testing re-sult was analyzed in detail. The results show that the decay curve is not exponential damping in a wide area near the peak point,until the signal fade down to lower than half value. In addition,the measured value of the minority carrier lifetime is reduced when reinforcing the photo injection intensity. Based on the surface recom-bination effect and grain boundary recombination effect of the non-equilibrium carriers, we interpreted this physical phenomenon appropriately.%采用高频光电导衰退法测试了太阳能电池用p型多晶硅片的少数载流子寿命，细致分析了光注入强度对测试结果的影响。
结果显示光电导衰减曲线在靠近尖峰处较宽的时间区域内并按非指数规律快速衰减，当信号衰减到一定程度后逐渐接近指数规律，且随着光注入强度增大，少子寿命的测量结果显著减小。
少子寿命的测试问题鉴于目前 Semilab 少子寿命测试已在中国拥有众多的用户，并得到广大用户的一致认可。
现就少子寿命测试中，用户反映的一些问题做出如下说明，供您在工作中参考：1、Semilabμ-PCD 微波光电导少子寿命的原理微波光电导衰退法(Microwave photoconductivity decay)测试少子寿命，主要包括激光注入产生电子-空穴对和微波探测信号的变化这两个过程。
904nm 的激光注入（对于硅，注入深度大约为30um）产生电子-空穴对，导致样品电导率的增加，当撤去外界光注入时，电导率随时间指数衰减，这一趋势间接反映少数载流子的衰减趋势，从而通过微波探测电导率随时间变化的趋势就可以得到少数载流子的寿命。
少子寿命主要反映的是材料重金属沾污及缺陷的情况。
Semilab μ-PCD 符合ASTM 国际标准F 1535 - 002、少子寿命测试的几种方法通常少数载流子寿命是用实验方法测量的，各种测量方法都包括非平衡载流子的注入和检测两个基本方面。
最常用的注入方法是光注入和电注入，而检测非平衡载流子的方法很多，如探测电导率的变化，探测微波反射或透射信号的变化等，这样组合就形成了许多寿命测试方法。
近30 年来发展了数十种测量寿命的方法，主要有：直流光电导衰退法；高频光电导衰退法；表面光电压法；少子脉冲漂移法；微波光电导衰减法等。
对于不同的测试方法，测试结果可能会有出入，因为不同的注入方法，表面状况的不同，探测和算法等也各不相同。
因此，少子寿命测试没有绝对的精度概念，也没有国际认定的标准样片的标准，只有重复性，分辨率的概念。
对于同一样品，不同测试方法之间需要作比对试验。
但对于同是Semilab 的设备，不论是WT-2000 还是WT-1000，测试结果是一致的。
μ-PCD 法相对于其他方法，有如下特点：（1）无接触、无损伤、快速测试（2）能够测试较低寿命（3）能够测试低电阻率的样品（最低可以测0.01ohmcm 的样品）（4）既可以测试硅锭、硅棒，也可以测试硅片，电池（5）样品没有经过钝化处理就可以直接测试（6）既可以测试P 型材料，也可以测试N 型材料（7）对测试样品的厚度没有严格的要求（8）该方法是最受市场接受的少子寿命测试方法3、表面处理和钝化的原因μ-PCD 测试的是少子有效寿命，它受两个因素影响：体寿命和表面寿命。
多晶硅与少子寿命分布（河南科技大学材料科学与工程系，洛阳 471000）摘要：铸造多晶硅目前已经成功取代直拉单晶硅而成为最主要的太阳能电池材料。
铸造多晶硅材料中高密度的杂质和结晶学缺陷(如晶界，位错，微缺陷等)是影响其太阳能电池转换效率的重要因素。
本文利用傅立叶红外分光光谱仪(FTIR) ，微波光电导衰减仪，红外扫描仪(SIRM)，以及光学显微镜(OpticalMicroscopy)等测试手段，对铸造多晶硅中的原生杂质及缺陷以及少子寿命的分布特征进行了系统的研究。
主要包括以下三个方面:间隙氧在铸造多晶硅锭中的分布规律;铸造多晶硅中杂质浓度的分布与材料少子寿命的关系;铸造多晶硅中缺陷的研究及其对少子寿命的影响。
关键词：铸造多晶硅；间隙氧；铁；位错；少子寿命1.引言1.1多晶硅的生产简介：硅，1823年发现，为世界上第二最丰富的元素——占地壳四分之一，砂石中含有大量的SiO2，也是玻璃和水泥的主要原料，纯硅则用在电子元件上，譬如启动人造卫星一切仪器的太阳能电池，便用得上它。
由于它的一些良好性能和丰富的资源，自一九五三年作为整流二极管元件问世以来，随着硅纯度的不断提高，目前已发展成为电子工业及太阳能产业中应用最广泛的材料。
多晶硅的最终用途主要是用于生产集成电路、分立器件和太阳能电池片的原料。
硅的物理性质：硅有晶态和无定形两种同素异形体，晶态硅又分为单晶硅和多晶硅，它们均具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，具有半导体性质，晶态硅的熔点1416±4℃，沸点3145℃，密度2.33 g/cm3，莫氏硬度为7。
单晶硅和多晶硅的区别是，当熔融的单质硅凝固时，硅原子以金刚石晶格排列为单一晶核，晶面取向相同的晶粒，则形成单晶硅，如果当这些晶核长成晶面取向不同的晶粒，则形成多晶硅，多晶硅与单晶硅的差异主要表现在物理性质方面。
一般的半导体器件要求硅的纯度六个9以上，大规模集成电路的要求更高，硅的纯度必须达到九个9。
多晶硅少子寿命单位
多晶硅少子寿命的单位通常是以毫秒（ms）为单位。
少子寿命是指在材料中自由载流子的平均寿命，它是一个重要的参数，用于描述材料的电学特性。
在多晶硅中，少子寿命的长短直接影响着材料的电学性能，因此对于太阳能电池等器件的性能具有重要影响。
少子寿命的测量通常通过不同的实验方法来进行，例如载流子寿命测试仪等设备可以用来测量多晶硅中的少子寿命。
在太阳能电池行业中，了解多晶硅少子寿命对于提高太阳能电池的转换效率和性能具有重要意义。
因此，多晶硅少子寿命作为一个重要的参数，被广泛关注和研究。
１引言光生电子和空穴从一开始在半导体中产生直到消失的时间称为寿命。
当载流子连续产生时，在太阳能电池中，寿命的值决定了电子和空穴的稳定数量。
这些数目决定了器件产生的电压，因此它应该尽可能的高。
寿命的一个重要方面就是它直接与扩散长度Ｌｂ相关，Ｌｂ＝Ｄｂτｂ!，Ｄｂ是材料的扩散系数，τｂ是材料的体寿命，扩散长度就是这个平均载流子从产生的点到被收集点（ｐ－ｎ结）的平均距离。
由于晶体硅太阳电池性能主要决定于在电池体内和表面的电子－空穴复合，因此，在太阳能电池的研究内容中，最为重要的是准确地获得载流子复合参数的实验方法，测试体内的载流子寿命，表面复合速度等的大小。
在测试的少子寿命中，实际上是不同复合机制的综合结果，测试的少子寿命实际上是整个样品的有效寿命，它是发生在Ｓｉ片或者太阳能电池不同区域（体内、表面）的所有复合叠加的净结果，采用数学表达式能够将体内、表面各种复合机制对有效寿命的贡献分别呈现出来。
定义Ｓｉ片前后表面的复合速度为Ｓｆｒｏｎｔ，Ｓｂａｃｋ，Ｓｉ片的厚度为Ｗ，在认为载流子的浓度在整个片子中分布均匀的假设下，可以得到测试样品的有效寿命的表达式［１］：１τｅｆｆ－１τｉｎｔｒｉｎｓｉｃ＝１τＳＲＨ＋Ｓｆｒｏｎｔ＋ＳｂａｃｋＷ（１）式中，τｅｆｆ为有效寿命，τｉｎｔｒｉｎｓｉｃ为体硅材料的本征寿命，包含了俄歇和辐射复合寿命，τＳＲＨ是按照Ｓｈｏｃｋｌｅｙ－Ｒｅａｄ－Ｈａｌｌ模型［２］描述材料中的缺陷复合中心引起的少子复合寿命，它们是载流子注入大小的函数。
一般情况下，可以近似认为Ｓｆｒｏｎｔ，Ｓｂａｃｋ相同，因此在式（１）中的表面部分变为２ＳＷ。
为了得到材料的真实的体寿命值：τｂ（１τｂ＝１τｉｎｔｒｉｎｓｉｃ＋１τＳＲＨ）第３３卷第６期２００７年１１月中国测试技术ＣＨＩＮＡＭＥＡＳＵＲＥＭＥＮＴＴＥＣＨＮＯＬＯＧＹＶｏｌ．３３Ｎｏ．６Ｎｏｖ．２００７晶体硅太阳能电池少子寿命测试方法周春兰，王文静（中国科学院电工研究所，北京１０００８０）摘要：少数载流子寿命（简称少子寿命）是半导体晶体硅材料的一项重要参数，它对半导体器件的性能、晶体硅太阳能电池的光电转换效率都有重要的影响。
用开路电压法测晶体硅太阳电池少子寿命的研究
彭银生;陈庭金
【期刊名称】《海南大学学报（自然科学版）》
【年(卷),期】2005(023)002
【摘要】根据太阳电池的工作原理,详细论述了用脉冲光源照射n/p结太阳电池瞬间时,由于光电压,即开路电压的建立,将有电子从n区通过n/p结向p区边界注入,这些注入p区的过剩电子(少子)在运动中复合所需的时间,我们定义为少子寿命.理论上给出了注入p区的电子复合带来的开路电压与寿命的关系式(Voc(t)),同时也研究了n/p结势垒电容放电对Voc(t)的影响.因此建议使用开路电压随时间的衰减关系式(Voc(t))测量少子寿命的方法.
【总页数】7页(P133-139)
【作者】彭银生;陈庭金
【作者单位】海南医学院,信息部数理教研室,海南,海口,571101;云南师范大学,太阳能研究所,云南,昆明,650092
【正文语种】中文
【中图分类】TK511
【相关文献】
1.弱光条件下晶体硅太阳电池的开路电压 [J], 汪义川;邱第明;张忠文
2.晶体硅太阳电池弱光下的开路电压 [J], 刘祖明;汪义川;张忠文;王书荣;陈庭金;邱第明
3.基于开路电压法的磷酸铁锂电池SOC估算研究 [J], 申彩英; 左凯
4.基于开路电压法的电池荷电状态估算修正 [J], 孙艳艳; 周雪松; 游祥龙; 吴小岭
5.测定双面光伏组件等效电池温度开路电压法 [J], 延刚;张志根;王鹏;尉元杰;吴中海;张光春
因版权原因，仅展示原文概要，查看原文内容请购买。
