10kV接地知识

10kV单相接地可能是那些原因造成？怎样处理？
答：可能原因有：(1)10KV母线或母线上设备的一次侧接地；(2)发电机定子单相接地；(3)系统原因引起三相电压严重不平衡；(4)保护装置故意误判断；(5)电压互感器二次回路断线等。
处理：(1)检查三相对地电压，以判断保护装置动作是否正确；(3)检查一次回路有无明显接地点(从发电机出口至主变低压侧)；(4)检查二次回路是否正常，并试图恢复检查接地信号是否消除；(5)汇报生产管理人员协助检查；(6)将情况向梯调汇报。两小时后接地现象无法消除，应联系停机。
应注意下列事项：(1)查找故障点时，由于不知道故障点位置，为防止误发地范围引起触电事故，应穿好绝缘鞋，为防止触及接地设备的构架，还应戴好绝缘手套；(2) 查找到明显接地点时，应与接地点保持距离(室内4米，室外8米，地面潮湿时还应增大此距离)；(3)不得移开或跨越遮栏；(4)应有两人同时进行，两人应在能看得见听得到的范围内保持距离；(5)若因小动物造成单相接地短路时，应用绝缘安全措施后再行处理。

10kV接地变的作用及接地方式接地变压器简称为接地变。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，因此对继续供电影响不大，并且当电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失。

但现在随着城市中电缆电路的增多，电容电流也越来越大，甚至超过10A。

这将导致相关问题的产生，危及电网的安全运行。

根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3~66kV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

我国电力系统中的10kV电网中一般都采用中性点不接地的运行方式，变压器的10kV低压侧采用三角形接线，无中性点引出。

因此需要考虑设置10kV接地变。

接地变的作用是为中性点不接地的系统提供一个人为的中性点，便于采用消弧线圈或小电阻的接地方式，从而减少配电网发生接地短路故障时的对地电容电流的大小，提高配电系统的供电可靠性。

接地变压器有两种：Z型接地变压器和星型/三角形接地变压器。

在我国，接地变通常采用Z型接线（或称曲折型接线），其中性点可接入消弧线圈。

此外，为节省投资和变电所空间，通常在接地变压器上增加第三绕组，替代所用变压器，为变电所用设备供电。

Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相分为上、下相等匝数的两部分，接成曲折型连接，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小，而普通变压器要大很多。

因此规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%，而Z型变压器则可以带90%~100%容量的消弧线圈。

当系统发生接地故障时，接地变对正序负序电流呈高阻抗，对零序电流呈低阻抗性使接地保护可靠工作。

10kV系统的接地方式
10kV系统中性点接地可分为：
中性点不接地系统（中性点非有效接地系统）(包括中性点不接地系统、经消弧线圈接地系统、高电阻接地系统)；
中性点接地系统（中性点有效接地系统）(中性点直接接地系统或经低电阻接地系统)。

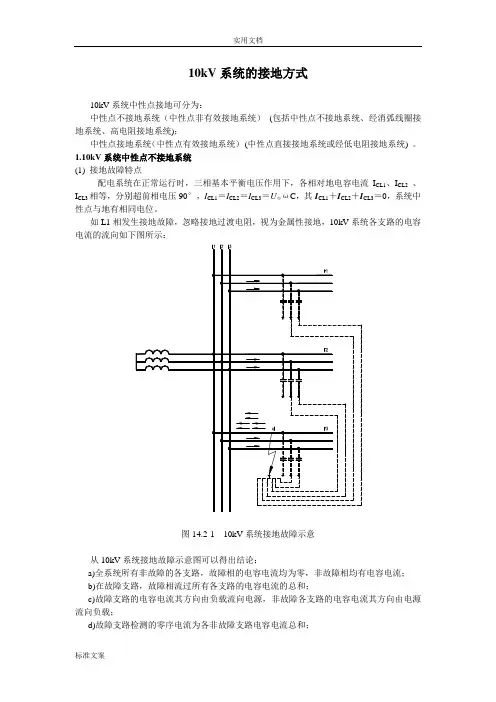

1.10kV系统中性点不接地系统
(பைடு நூலகம்)接地故障特点
配电系统在正常运行时，三相基本平衡电压作用下，各相对地电容电流ICL1、ICL2、ICL3相等，分别超前相电压90°，ICL1＝ICL2＝ICL3＝UΦωC，其ICL1＋ICL2＋ICL3＝0，系统中性点与地有相同电位。
过补偿方式，接地故障残余电流Id较大，不利于接地故障点电弧自熄，但它不易产生串联谐振过电压。实际运行中，过补偿方式常被采用。
系统在运行中，经常接通或切除部分回路，系统中分布电容电流有较大的变化，满足脱谐度的要求，消弧线圈的电感也相应改变，需人工改变消弧线圈的抽头位置，接地故障残余电流Id小于5A～10A以下，系统出现谐振过电压可能性降低。发生接地故障时，非故障相对地电压升高 倍。
IC——接地电容电流(单位:A)。
上述电容电流的计算值只能用于某些对准确度要求不很高的场合.
通过上述估算,可知道系统的总的零序电流，然后进行电流互感器的选择，电流互感器选择的基本原则是：线路发生单相故障时，安装在该线路的零序电流电流互感器二次侧能提供大于10mA ,且小于800mA的零序电流。
零序电流的检测，架空出线是采用三相电流组成滤过器来检测零序电流，接线如图14.2-5所示；电缆出线是采用零序电流互感器，电缆穿过零序电流互感器内孔，电缆头的接地线务必穿过零序电流互感器后再接地，接线如图14.2-6所示。
10kV经低电阻接地系统中，发生接地故障时的故障电压虽时间不长，但幅值很高。低压采用TN系统供电时，应采取以下措施：变电所内设置两组接地极；采用主等电位联结措施；在主等电位联结范围外供电时，采用局部TT系统供电。低压采用TT系统供电时，变电所的外露可导电部分的接地电阻不超过1Ω或带有已接地的合适的有金属护层的高压电缆和低压电缆总长度超过1km。

收稿日期:2009-08-19作者简介卜秀兰(5),女,太原理工大学电气自动化专业毕业,助理工程师,现在神华准格尔能源有限公司大准铁路公司工作。

10kV 系统接地的判断处理及预防卜秀兰(神华准格尔能源有限公司　大准铁路公司供电段　010300)摘　要:本文主要介绍的是10K V 系统接地给电网带来的不良影响,发生10KV 接地故障时的现象,判断和处理的方法以及常见故障的预防。

关键词:10kV 系统;单相接地;判断处理;预防 中图分类号:TM727 文献标志码:C 文章编号:1008-0155(2009)06-0065-02 10kV 系统接地在电网运行中经常遇到,但要想准确及时的判断处理并不是一件容易的事。

10kV 系统一般采用中性点不接地系统或中性点经消弧线圈接地系统。

在10kV 系统中,单相接地是一种常见的临时故障,多发生在潮湿、多雨天气。

发生单相接地后,故障相对地电压降低,非故障两相的相电压升高,但线电压依然对称,因而不影响对用户的连续供电,系统可短时运行1～2小时,但若发生单相接地故障时电网长期运行,因非故障相的两相对地电压升高了1/2倍,可能引起绝缘的薄弱环节被击穿,发展为相间短路,使事故扩大,影响用户的正常用电;还有可能使电压互感器的铁芯严重饱和,导致电压互感器严重过负荷而烧毁;同时弧光接地还会引起全系统过电压,进而损坏设备,破坏系统安全运行。

因此,发生10kv 系统接地后,值班人员一定要熟悉接地故障的处理方法,当发生单相接地故障时,必须及时准确地找到故障线路予以切除,还要加以预防以减少10kV 系统接地给电网带来的不良影响,确保电网正常安全地运行。

一、故障现象分析与判断:1、完全接地:如果发生A 相完全接地,则故障相的电压降到零,非故障相的电压升高到线电压,此时电压互感器开口三角处出现100V 电压,电压继电器动作,发出接地信号。

2、不完全接地:当发生一相(如A 相)不完全接地时,即通过高电阻或电弧接地,中性点电位偏移,这时故障相的电压降低,但不为零,非故障相的电压升高,它们大于相电压,但达不到线电压,电压互感器开口三角处的电压达到整定值,电压继电器动作,发出接地信号。
