MATLAB遗传算法作业

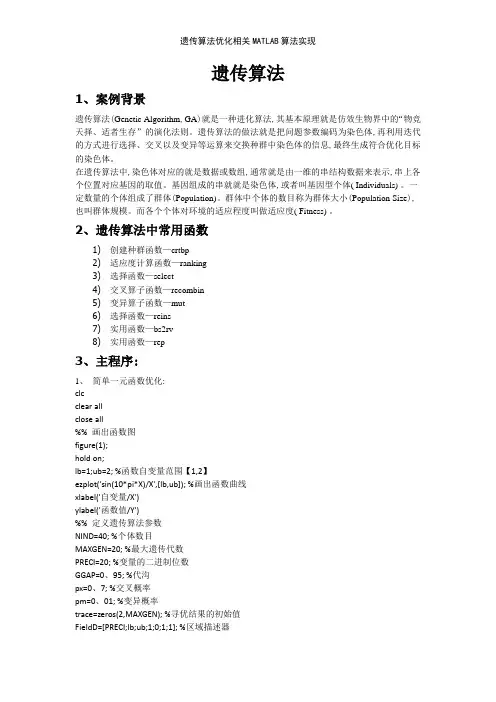

遗传算法1、案例背景遗传算法(Genetic Algorithm,GA)就是一种进化算法,其基本原理就是仿效生物界中的“物竞天择、适者生存”的演化法则。

遗传算法的做法就是把问题参数编码为染色体,再利用迭代的方式进行选择、交叉以及变异等运算来交换种群中染色体的信息,最终生成符合优化目标的染色体。

在遗传算法中,染色体对应的就是数据或数组,通常就是由一维的串结构数据来表示,串上各个位置对应基因的取值。

基因组成的串就就是染色体,或者叫基因型个体( Individuals) 。

一定数量的个体组成了群体(Population)。

群体中个体的数目称为群体大小(Population Size),也叫群体规模。

而各个个体对环境的适应程度叫做适应度( Fitness) 。

2、遗传算法中常用函数1)创建种群函数—crtbp2)适应度计算函数—ranking3)选择函数—select4)交叉算子函数—recombin5)变异算子函数—mut6)选择函数—reins7)实用函数—bs2rv8)实用函数—rep3、主程序:1、简单一元函数优化:clcclear allclose all%% 画出函数图figure(1);hold on;lb=1;ub=2; %函数自变量范围【1,2】ezplot('sin(10*pi*X)/X',[lb,ub]); %画出函数曲线xlabel('自变量/X')ylabel('函数值/Y')%% 定义遗传算法参数NIND=40; %个体数目MAXGEN=20; %最大遗传代数PRECI=20; %变量的二进制位数GGAP=0、95; %代沟px=0、7; %交叉概率pm=0、01; %变异概率trace=zeros(2,MAXGEN); %寻优结果的初始值FieldD=[PRECI;lb;ub;1;0;1;1]; %区域描述器Chrom=crtbp(NIND,PRECI); %初始种群%% 优化gen=0; %代计数器X=bs2rv(Chrom,FieldD); %计算初始种群的十进制转换ObjV=sin(10*pi*X)、/X; %计算目标函数值while gen<MAXGENFitnV=ranking(ObjV); %分配适应度值SelCh=select('sus',Chrom,FitnV,GGAP); %选择SelCh=recombin('xovsp',SelCh,px); %重组SelCh=mut(SelCh,pm); %变异X=bs2rv(SelCh,FieldD); %子代个体的十进制转换ObjVSel=sin(10*pi*X)、/X; %计算子代的目标函数值[Chrom,ObjV]=reins(Chrom,SelCh,1,1,ObjV,ObjVSel); %重插入子代到父代,得到新种群X=bs2rv(Chrom,FieldD);gen=gen+1; %代计数器增加%获取每代的最优解及其序号,Y为最优解,I为个体的序号[Y,I]=min(ObjV);trace(1,gen)=X(I); %记下每代的最优值trace(2,gen)=Y; %记下每代的最优值endplot(trace(1,:),trace(2,:),'bo'); %画出每代的最优点grid on;plot(X,ObjV,'b*'); %画出最后一代的种群hold off%% 画进化图figure(2);plot(1:MAXGEN,trace(2,:));grid onxlabel('遗传代数')ylabel('解的变化')title('进化过程')bestY=trace(2,end);bestX=trace(1,end);fprintf(['最优解:\nX=',num2str(bestX),'\nY=',num2str(bestY),'\n'])2、多元函数优化clcclear allclose all%% 画出函数图figure(1);lbx=-2;ubx=2; %函数自变量x范围【-2,2】lby=-2;uby=2; %函数自变量y范围【-2,2】ezmesh('y*sin(2*pi*x)+x*cos(2*pi*y)',[lbx,ubx,lby,uby],50); %画出函数曲线hold on;%% 定义遗传算法参数NIND=40; %个体数目MAXGEN=50; %最大遗传代数PRECI=20; %变量的二进制位数GGAP=0、95; %代沟px=0、7; %交叉概率pm=0、01; %变异概率trace=zeros(3,MAXGEN); %寻优结果的初始值FieldD=[PRECI PRECI;lbx lby;ubx uby;1 1;0 0;1 1;1 1]; %区域描述器Chrom=crtbp(NIND,PRECI*2); %初始种群%% 优化gen=0; %代计数器XY=bs2rv(Chrom,FieldD); %计算初始种群的十进制转换X=XY(:,1);Y=XY(:,2);ObjV=Y、*sin(2*pi*X)+X、*cos(2*pi*Y); %计算目标函数值while gen<MAXGENFitnV=ranking(-ObjV); %分配适应度值SelCh=select('sus',Chrom,FitnV,GGAP); %选择SelCh=recombin('xovsp',SelCh,px); %重组SelCh=mut(SelCh,pm); %变异XY=bs2rv(SelCh,FieldD); %子代个体的十进制转换X=XY(:,1);Y=XY(:,2);ObjVSel=Y、*sin(2*pi*X)+X、*cos(2*pi*Y); %计算子代的目标函数值[Chrom,ObjV]=reins(Chrom,SelCh,1,1,ObjV,ObjVSel); %重插入子代到父代,得到新种群XY=bs2rv(Chrom,FieldD);gen=gen+1; %代计数器增加%获取每代的最优解及其序号,Y为最优解,I为个体的序号[Y,I]=max(ObjV);trace(1:2,gen)=XY(I,:); %记下每代的最优值trace(3,gen)=Y; %记下每代的最优值endplot3(trace(1,:),trace(2,:),trace(3,:),'bo'); %画出每代的最优点grid on;plot3(XY(:,1),XY(:,2),ObjV,'bo'); %画出最后一代的种群hold off%% 画进化图figure(2);plot(1:MAXGEN,trace(3,:));grid onxlabel('遗传代数')ylabel('解的变化')title('进化过程')bestZ=trace(3,end);bestX=trace(1,end);bestY=trace(2,end);fprintf(['最优解:\nX=',num2str(bestX),'\nY=',num2str(bestY),'\nZ=',num2str(bestZ), '\n'])。

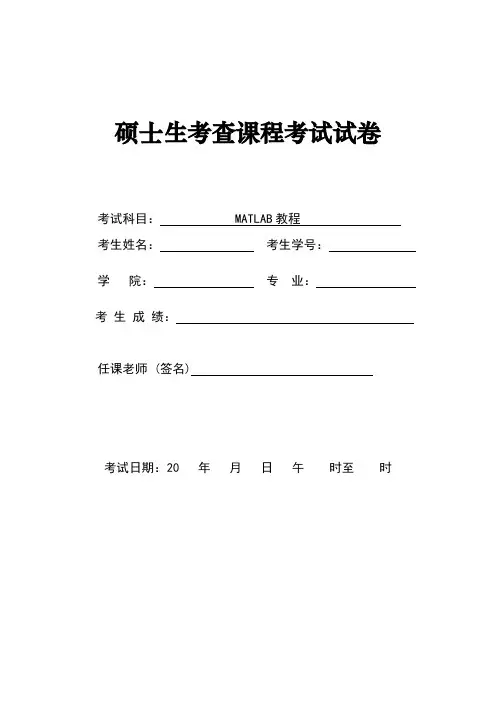

硕士生考查课程考试试卷考试科目：考生姓名：考生学号：学院：专业：考生成绩：任课老师(签名)考试日期：年月日午时至时《MATLAB 教程》试题：A 、利用MATLAB 设计遗传算法程序，寻找下图11个端点最短路径，其中没有连接端点表示没有路径。

要求设计遗传算法对该问题求解。

ae h kB 、设计遗传算法求解f (x)极小值，具体表达式如下：321231(,,)5.12 5.12,1,2,3i i i f x x x x x i =⎧=⎪⎨⎪-≤≤=⎩∑ 要求必须使用m 函数方式设计程序。

C 、利用MATLAB 编程实现：三名商人各带一个随从乘船渡河，一只小船只能容纳二人，由他们自己划行，随从们密约，在河的任一岸，一旦随从的人数比商人多，就杀人越货，但是如何乘船渡河的大权掌握在商人手中，商人们怎样才能安全渡河？D 、结合自己的研究方向选择合适的问题，利用MATLAB 进行实验。

以上四题任选一题进行实验，并写出实验报告。

选择题目：B 、设计遗传算法求解f (x)极小值，具体表达式如下：321231(,,)5.12 5.12,1,2,3i i i f x x x x x i =⎧=⎪⎨⎪-≤≤=⎩∑ 要求必须使用m 函数方式设计程序。

一、问题分析（10分）这是一个简单的三元函数求最小值的函数优化问题，可以利用遗传算法来指导性搜索最小值。

实验要求必须以matlab 为工具，利用遗传算法对问题进行求解。

在本实验中，要求我们用M 函数自行设计遗传算法，通过遗传算法基本原理，选择、交叉、变异等操作进行指导性邻域搜索，得到最优解。

二、实验原理与数学模型（20分）（1）试验原理：用遗传算法求解函数优化问题，遗传算法是模拟生物在自然环境下的遗传和进化过程而形成的一种自适应全局优化概率搜索方法。

其采纳了自然进化模型，从代表问题可能潜在解集的一个种群开始，种群由经过基因编码的一定数目的个体组成。

每个个体实际上是染色体带有特征的实体；初始种群产生后，按照适者生存和优胜劣汰的原理，逐代演化产生出越来越好的解：在每一代，概据问题域中个体的适应度大小挑选个体；并借助遗传算子进行组合交叉和主客观变异，产生出代表新的解集的种群。

MATLAB实验遗传算法与优化设计遗传算法与优化设计一实验目的1 了解遗传算法的基本原理和基本操作选择交叉变异2 学习使用Matlab中的遗传算法工具箱 gatool 来解决优化设计问题二实验原理及遗传算法工具箱介绍1 一个优化设计例子图1所示是用于传输微波信号的微带线电极的横截面结构示意图上下两根黑条分别代表上电极和下电极一般下电极接地上电极接输入信号电极之间是介质如空气陶瓷等微带电极的结构参数如图所示Wt分别是上电极的宽度和厚度D是上下电极间距当微波信号在微带线中传输时由于趋肤效应微带线中的电流集中在电极的表面会产生较大的欧姆损耗根据微带传输线理论高频工作状态下假定信号频率1GHz电极的欧姆损耗可以写成简单起见不考虑电极厚度造成电极宽度的增加图1 微带线横截面结构以及场分布示意图1其中为金属的表面电阻率为电阻率可见电极的结构参数影响着电极损耗通过合理设计这些参数可以使电极的欧姆损耗做到最小这就是所谓的最优化问题或者称为规划设计问题此处设计变量有3个WDt它们组成决策向量[W D t] T待优化函数称为目标函数上述优化设计问题可以抽象为数学描述2其中是决策向量x1xn为n个设计变量这是一个单目标的数学规划问题在一组针对决策变量的约束条件下使目标函数最小化有时也可能是最大化此时在目标函数前添个负号即可满足约束条件的解X 称为可行解所有满足条件的X组成问题的可行解空间2 遗传算法基本原理和基本操作遗传算法 Genetic Algorithm GA 是一种非常实用高效鲁棒性强的优化技术广泛应用于工程技术的各个领域如函数优化机器学习图像处理生产调度等遗传算法是模拟生物在自然环境中的遗传和进化过程而形成的一种自适应全局优化算法按照达尔文的进化论生物在进化过程中物竞天择对自然环境适应度高的物种被保留下来适应度差的物种而被淘汰物种通过遗传将这些好的性状复制给下一代同时也通过种间的交配交叉和变异不断产生新的物种以适应环境的变化从总体水平上看生物在进化过程中子代总要比其父代优良因此生物的进化过程其实就是一个不断产生优良物种的过程这和优化设计问题具有惊人的相似性从而使得生物的遗传和进化能够被用于实际的优化设计问题按照生物学知识遗传信息基因Gene 的载体是染色体Chromosome 染色体中一定数量的基因按照一定的规律排列即编码遗传基因在染色体中的排列位置称为基因座Locus在同一个基因座上所有可能的基因就称为等位基因Allele生物所持有的基因以及基因的构成形式称为生物的基因型Genotype而该生物在环境中所呈现的相应性状称为该生物的表现型Phenotype在遗传过程中染色体上的基因能够直接复制给子代从而使得子代具有亲代的特征此外两条染色体之间也通过交叉 Crossover 而重组即两个染色体在某个相同的位置处被截断其前后两串基因交叉组合而形成两个新的染色体在基因复制时也会产生微小的变异Mutation从而也产生了新的染色体因此交叉和变异是产生新物种的主要途径由于自然选择在子代群体新产生的物种或染色体当中只有那些对环境适应度高的才能生存下来即适应度越高的被选择的概率也越大然后又是通过遗传和变异再自然选择一代一代不断进化因此生物遗传和进化的基本过程就是选择即复制交叉和变异遗传算法就是通过模拟生物进化的这几个基本过程而实现的①编码编码是设计遗传算法首要解决的问题在生物进化中选择交叉变异这些基本过程都是基于遗传信息的编码方式进行的即基于染色体的基因型而非表现型因此要模拟生物进化过程遗传算法必须首先对问题的可行解X决策向量进行某种编码以便借鉴生物学中染色体和基因等概念在遗传算法中将每一个决策向量X用一个染色体V来表示3其中每一个vi代表一个基因染色体的长度m不一定等于设计变量的数目n取决于染色体上基因的编码方式一般有两种编码方式二进制编码和浮点数编码如果是二进制编码每一个设计变量xi的真实值用一串二进制符号0和1按照一定的编码规则来表示每个二进制符号就代表一个基因因此染色体长度要远大于设计变量的数目这种由二进制编码构成的排列形式V就是染色体也称个体的基因型而基因型经过解码后所对应的决策向量X即可行解就是个体的表现型如果是浮点数编码每个设计变量用其取值范围内的一个浮点数表示构成染色体的一个基因vi因此个体的编码长度m也就等于决策变量的个数n由于这种编码方式使用的是决策变量的真实值所以也称真值编码方法无论哪种编码方式所有可能的染色体个体V构成问题的搜索空间种群遗传算法对最优解的搜索就是在搜索空间中搜索适应度最高的染色体后面叙述适应度的计算因此通过编码将一个问题的可行解从其解空间转换到了遗传算法能够处理的搜索空间经过个体的编码后就可以进行遗传算法的基本操作选择交叉和变异②选择复制操作选择也就是复制是在群体中选择适应度高的个体产生新群体的过程生物的进化是以集团为主体的与此相应遗传算法的运算对象是有M个个体或染色体组成的集合称为种群M也称为种群规模遗传算法在模拟自然选择时以个体的适应度Fitness高低为选择依据即适应度高的个体被遗传到下一代种群的概率较高而适应度低的个体遗传到下一代的概率则相对较低个体适应度由适应度函数计算适应度函数总是和个体表现型 ie X 的目标函数值f X 关联一般是由目标函数经过一定的变换得到一种最简单的方法就是直接使用目标函数f X 作为适应度函数4选定了适应度函数之后个体适应度也随之确定则在选择操作时个体被选中的概率5其中Fi为个体的适应度这种选择方式称为比例选择也称轮盘赌选择除此之外还有多种选择方法如随机竞争选择均匀选择无回放随机选择等不一一介绍③交叉操作所谓交叉就是以一定的概率交叉概率从群体中选择两个个体染色体按照某种方式交换其部分基因从而形成两个新的个体在遗传算法中它是产生新个体同时也是获得新的优良个体的主要方法它决定了遗传算法的全局搜索能力对于不同的编码方式交叉操作的具体方法也不相同对于浮点数编码一般使用算术交叉对于二进制编码有单点交叉和多点交叉等方式不论何种方式在交叉操作时首先应定义交叉概率Pc这个概率表明种群中参与交叉的个体数目的期望值是M 是种群规模通常交叉概率应取较大的值以便产生较多的新个体增加全局搜索力度但是Pc过大时优良个体被破坏的可能性也越大如果Pc 太小则搜索进程变慢影响算法的运行效率一般建议的取值范围是04–099④变异操作遗传算法中的变异操作就是将染色体上某些基因座上的基因以一定的变异概率Pm用其他的等位基因替代从而形成新的个体对于浮点数编码变异操作就是将变异点处的基因用该基因取值范围内的一个随机数替换对于二进制编码则是将变异点处的基因由1变成00变成1变异操作也有多种方法如均匀变异非均匀变异高斯变异等变异操作的概率Pm要比交叉操作的概率Pc小得多变异只是产生新个体的辅助手段但它是遗传算法必不可少的一个环节因为变异操作决定了算法的局部搜索能力它弥补了交叉操作无法对搜索空间的细节进行局部搜索的不足因此交叉和变异操作相互配合共同完成对搜索空间的全局和局部搜索以上简要介绍了遗传算法的基本原理和操作归纳起来基本遗传算法一般可以表示为一个8元组6式中C 个体的编码方法E 个体适应度评价函数P0 初始种群M 种群规模选择操作交叉操作变异操作是进化终止代数进化终止条件其中有4个运行参数需要预先设定M T PcPm 种群规模M一般取为20100 终止代数T一般取100500交叉概率Pc一般取04099 变异概率Pm一般取0000101最后给出遗传算法的基本步骤①选择二进制编码或浮点数编码把问题的解表示成染色体②随机产生一群染色体个体也就是初始种群③计算每一个个体的适应度值按适者生存的原则从中选择出适应度较大的染色体进行复制再通过交叉变异过程产生更适应环境的新一代染色体群即子代④重复第3步经过这样的一代一代地进化最后就会收敛到最适应环境适应度最大的一个染色体即个体上它就是问题的最优解图2给出了基本遗传算法设计流程图其中t代表当前代数T是进化终止代数图2 基本遗传算法设计流程图3 Matlab遗传算法工具箱 gatoolMatlab的遗传算法工具箱有一个精心设计的图形用户界面可以帮助用户直观方便快速地利用遗传算法求解最优化问题在Matlab命令窗口输入命令gatool可以打开遗传算法工具箱的图形用户界面如图3所示GA工具箱的参数设置步骤如下图3 遗传算法工具1 首先使用遗传算法工具箱必须输入下列信息Fitness function 适应度函数这里指的是待优化的函数也即目标函数该工具箱总是试图寻找目标函数的最小值输入适应度函数的格式为fitnessfun其中符号产生函数fitnessfun的句柄fitnessfun代表用户编写的计算适应度函数目标函数的M文件名该M文件的编写方法如下假定我们要计算Rastrigin函数的最小值7M函数文件确定这个函数必须接受一个长度为2的行向量X也即决策向量向量的长度等于变量数目行向量X的每个元素分别和变量x1和x2对应另外M文件要返回一个标量Z其值等于该函数的值下面是计算Rastrigin函数的M文件代码function Z Ras_fun XZ 20X 1 2X 2 2-10 cos 2piX 1 cos 2piX 2M文件编写保存后再在gatool工具箱界面Fitness function栏输入 Ras_funNumber of variable 变量个数目标函数中的变量数目也即适应度函数输入向量的长度在上例中它的值是22 其次设置遗传算法参数即Options设置以下只介绍部分运行参数的设置其他未提及的参数采用默认设置即可①种群参数 PopulationPopulation size 种群规模每一代中的个体数目一般是20-100之间种群规模大算法搜索更彻底可以增加算法搜索全局最优而非局部最优的概率但是耗时也更长Initial range 初始范围其值是两行的矩阵代表初始种群中个体的搜索范围实际上是决策向量X中每个变量xi的初始搜索范围矩阵的列数等于变量个数Number of variable第一行是每个变量的下限第二行是每个变量的上限如果只输入2 1的矩阵则每个变量的初始搜索范围都一样注意初始范围仅限定初始种群中个体或决策向量的范围后续各代中的个体可以不在初始范围之内初始范围不能设置太小否则造成个体之间的差异过小即种群的多样性降低不利于算法搜索到最优解②复制参数 ReproductionCrossover fraction 交叉概率一般取04099默认08③算法终止准则 Stopping Criteria提供了5种算法终止条件Generations最大的进化代数一般取100500默认是100当遗传算法运行到该参数指定的世代计算终止Time limit指明算法终止执行前的最大时间单位是秒缺省是Inf 无穷大Fitness limit 适应度限当最优适应度值小于或等于此参数值时计算终止缺省是-InfStall generation 停滞代数如果每一代的最佳适应度值在该参数指定的代数没有改善则终止计算缺省是50代Stall time 停滞时间如果每一代的最佳适应度值在该参数指定的时间间隔内没有改善则终止计算缺省是20秒3 设置绘图参数即Plots设置绘图参数Plots工作时可以从遗传算法得到图形数据当选择各种绘图参数并执行遗传算法时一个图形窗口在分离轴上显示这些图形下面介绍其中2个参数Best fitness 选择该绘图参数时将绘制每一代的最佳适应度值和进化世代数之间的关系图如图4的上图所示图中蓝色点代表每一代适应度函数的平均值黑色点代表每一代的最佳值Distance 选择此参数时绘制每一代中个体间的平均距离它反映个体之间的差异程度所以可用来衡量种群的多样性图4的下图显示的即是每一代个体间的平均距离图44 执行算法参数设置好了之后点击工具箱界面上的按钮Star 执行求解器在算法运行的同时Current generation当前代数文本框中显示当前的进化代数通过单击Pause按钮可以使计算暂停之后再点击Resume可以恢复计算当计算完成时Status and results窗格中出现如图5所示的情形图5其中包含下列信息算法终止时适应度函数的最终值即目标函数的最优值Fitness function value 0003909079476983379算法终止原因Optimization terminated imum number of generations exceeded 超出最大进化世代数最终点即目标函数的最优解[x1 x2] [-0004 -000193]两个变量的例子三实验内容1 Rastrigin函数的最小值问题函数表达式如 7 式函数图像如下图6所示它有多个局部极小值但是只有一个全局最小值Rastrigin函数的全局最小值的精确解是0出现在[x1 x2] [0 0]处图6 Rastrigin函数图像使用遗传算法工具箱近似求解Rastrigin函数的最小值首先编写计算适应度函数的M文件然后设置运行参数绘图参数Plots勾选Best fitness和Distance两项其它参数可以使用默认值执行求解器Run solver计算Rastrigin函数的最优值观察种群多样性对优化结果的影响决定遗传算法的一个重要性能是种群的多样性个体之间的距离越大则多样性越高反之则多样性越低多样性过高或过低遗传算法都可能运行不好通过实验调整Population 种群的Initial range 初始范围参数可得到种群适当的多样性取Initial range参数值[1 11]观察Rastrigin函数最小值的计算结果取Initial range参数值[1 100]观察Rastrigin函数最小值的计算结果取Initial range参数值[1 2]观察Rastrigin函数最小值的计算结果2 微带电极欧姆损耗的优化微带电极的欧姆损耗公式可由 1 式表示令设计变量[WDt] [x1 x2 x3] X变量的约束条件如下8根据 1 式和 8 式使用遗产算法工具箱优化设计电极的结构参数W 宽度 D 间距 t 厚度使得电极的欧姆损耗最小 1 式中用到的常数提示对约束条件 8 式的处理可以在编写计算适应度函数的M文件中实现方法是在M文件中引入对每个输入变量值范围的判断语句如果任一变量范围超出 8 式的限制则给该个体的适应度施加一个惩罚使得该个体被遗传到下一代的概率减小甚至为0一般可用下式对个体适应度进行调整9其中F x 是原适应度F x 是调整后的适应度P x 是罚函数为简单计本问题中我们可以给个体的适应度 com件的返回值Z 加上一个很大的数即可如正无穷Inf四思考题1 在遗传算法当中个体的变异对结果有何影响如果没有变异结果又将如何试以Rastrigin函数最小值的计算为例说明取变异概率为0即交叉概率Crossover fraction 102 遗传算法工具箱针对的是最小化函数值问题如果要利用该工具箱计算函数的最大值该如何实现。

用MATLAB实现遗传算法程序一、本文概述遗传算法（Genetic Algorithms，GA）是一种模拟自然界生物进化过程的优化搜索算法，它通过模拟自然选择和遗传学机制，如选择、交叉、变异等，来寻找问题的最优解。

由于其全局搜索能力强、鲁棒性好以及易于实现并行化等优点，遗传算法在多个领域得到了广泛的应用，包括函数优化、机器学习、神经网络训练、组合优化等。

本文旨在介绍如何使用MATLAB实现遗传算法程序。

MATLAB作为一种强大的数学计算和编程工具，具有直观易用的图形界面和丰富的函数库，非常适合用于遗传算法的实现。

我们将从基本的遗传算法原理出发，逐步介绍如何在MATLAB中编写遗传算法程序，包括如何定义问题、编码、初始化种群、选择操作、交叉操作和变异操作等。

通过本文的学习，读者将能够掌握遗传算法的基本原理和MATLAB编程技巧，学会如何使用MATLAB实现遗传算法程序，并能够在实际问题中应用遗传算法求解最优解。

二、遗传算法基础遗传算法（Genetic Algorithm，GA）是一种模拟自然选择和遗传学机制的优化搜索算法。

它借鉴了生物进化中的遗传、交叉、变异等机制，通过模拟这些自然过程来寻找问题的最优解。

遗传算法的核心思想是将问题的解表示为“染色体”，即一组编码，然后通过模拟自然选择、交叉和变异等过程，逐步迭代搜索出最优解。

在遗传算法中，通常将问题的解表示为一个二进制字符串，每个字符串代表一个个体（Individual）。

每个个体都有一定的适应度（Fitness），适应度越高的个体在下一代中生存下来的概率越大。

通过选择（Selection）、交叉（Crossover）和变异（Mutation）等操作，生成新一代的个体，并重复这一过程，直到找到满足条件的最优解或达到预定的迭代次数。

选择操作是根据个体的适应度，选择出适应度较高的个体作为父母，参与下一代的生成。

常见的选择算法有轮盘赌选择（Roulette Wheel Selection）、锦标赛选择（Tournament Selection）等。

实验一利用MATLAB实现遗传算法一、实验目的1、熟悉MATLAB语言编程环境2、掌握MATLAB语言命令3、学会利用MATLAB编程实现遗传算法二、实验原理MATLAB是美国Math Works公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，MATLAB可以进展矩阵运算、绘制函数和数据、实现算法、创立用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计等领域。

通过学习遗传算法原理，使用MATLAB编写程序，实现其求解策略。

三、实验内容通过MATLAB编程，利用遗传算法求解：xx=求[-2,2]f-)(f.x，max∈exp05xsin(),.0)(x)200(三、实验要求1、程序设计2、调试3、实验结果4、撰写实验报告实验二 MATLAB神经网络工具箱的使用一、实验目的1、掌握MATLAB语言命令2、提高MATLAB程序设计能力3、学会使用MATLAB神经网络工具箱二、实验原理MATLAB语言是Math Works公司推出的一套高性能计算机编程语言，集数学计算、图形显示、语言设计于一体，其强大的扩展功能为用户提供了广阔的应用空间。

它附带有30多个工具箱，神经网络工具箱就是其中之一。

利用该工具箱可以方便的构建神经网络的构造模型、设计、训练等，实现神经网络算法。

三、实验内容通过MATLAB编程，利用神经网络工具箱预测公路运量：公路运量主要包括公路客运量和公路货运量两个方面。

据研究，某地区的公路运量主要与该地区的人数、机动车数量和公路面积有关，上表给出了该地区20年的公路运量相关数据。

根据有关部门数据，该地区2021和2021年的人数分别为73.39和75.55万人，机动车数量分别为3.9635和4.0975万辆，公路面积分别为0.9880和1.0268万平方千米。

请利用BP网络预测该地区2021和2021年的公路客运量和公路货运量。

matlab遗传算法求解车间调度问题分析及实现源码⽬录⼀、车间调度简介1 车间调度定义2 传统作业车间调度⼆、遗传算法简介1 遗传算法概述2 遗传算法的特点和应⽤3 遗传算法的基本流程及实现技术3.1 遗传算法的基本流程3.2 遗传算法的实现技术4 遗传算法的基本原理4.1 模式定理4.2 积⽊块假设三、部分源代码四、运⾏结果五、matlab版本及参考⽂献⼀、车间调度简介1 车间调度定义车间调度是指根据产品制造的合理需求分配加⼯车间顺序，从⽽达到合理利⽤产品制造资源、提⾼企业经济效益的⽬的。

车间调度问题从数学上可以描述为有n个待加⼯的零件要在m台机器上加⼯。

问题需要满⾜的条件包括每个零件的各道⼯序使⽤每台机器不多于1次，每个零件都按照⼀定的顺序进⾏加⼯。

2 传统作业车间调度传统作业车间带调度实例有若⼲⼯件，每个⼯件有若⼲⼯序，有多个加⼯机器，但是每道⼯序只能在⼀台机器上加⼯。

对应到上⾯表格中的实例就是，两个⼯件，⼯件J1有三道⼯序，⼯序Q11只能在M3上加⼯，加⼯时间是5⼩时。

约束是对于⼀个⼯件来说，⼯序的相对顺序不能变。

O11->O12->O13。

每时刻，每个⼯件只能在⼀台机器上加⼯；每个机器上只能有⼀个⼯件。

调度的任务则是安排出⼯序的加⼯顺序，加⼯顺序确定了，因为每道⼯序只有⼀台机器可⽤，加⼯的机器也就确定了。

调度的⽬的是总的完⼯时间最短（也可以是其他⽬标）。

举个例⼦，⽐如确定了O21->O22->O11->O23->O12->O13的加⼯顺序之后，我们就可以根据加⼯机器的约束，计算出总的加⼯时间。

M2加⼯O21消耗6⼩时，⼯件J2当前加⼯时间6⼩时。

M1加⼯O22消耗9⼩时，⼯件J2当前加⼯时间6+9=15⼩时。

M3加⼯O11消耗5⼩时，⼯件J1当前加⼯时间5⼩时。

M4加⼯O23消耗7⼩时，⼯件J2加⼯时间15+7=22⼩时。

M1加⼯O12消耗11⼩时，但是要等M1加⼯完O22之后才开始加⼯O12，所以⼯件J1的当前加⼯时间为max(5,9)+11=20⼩时。

南京航空航天大学共 8 页第 1 页学院：航空宇航学院姓名: 魏德宸基于遗传算法优化多元多目标函数的MATLAB实现0.引言现实生活中的很多决策问题都要考虑同时优化若干个目标,而这些目标之间有时是彼此约束，甚至相互冲突,这样就需要从所有可能的方案中找到最合理、最可靠的解决方案。

而遗传算法是模拟达尔文的遗传选择和自然淘汰的生物进化过程的一种新的迭代的全局优化搜索算法,它能够使群体进化并行搜寻多个目标,并逐渐找到问题的最优解。

1.问题描述变量维数为5，含有2个优化目标的多目标优化问题表达式如下对于该问题，利用权重系数变换法很容易求出最优解，本题中确定f1和f2的权重系数都为0.5。

2.遗传算法2.1遗传算法简述遗传算法的基本原理是通过作用于染色体上的基因寻找好的染色体来求解问题，它需要对算法所产生的每个染色体进行评价，并基于适应度值来选择染色体，使适应性好的染色体有更多的繁殖机会，在遗传算法中，通过随机方式产生若干个所求解问题的数字编码，即染色体，形成初始种群；通过适应度函数给每个个体一个数值评价，淘汰低适应度的个体，选择高适应度的个体参加遗传操作，经过遗产操作后的个体集合形成下一代新的种群，对这个新的种群进行下一轮的进化。

2.2遗传算法的过程遗传算法的基本过程是：1.初始化群体。

2.计算群体上每个个体的适应度值3.由个体适应度值所决定的某个规则选择将进入下一代个体。

4.按概率Pc进行交叉操作。

5.按概率Pm进行变异操作。

6.没有满足某种停止条件，则转第2步，否则进入第7步。

7.输出种群中适应度值最优的染色体作为问题的满意解或最优界。

8.遗传算法过程图如图1：图1 遗传算法过程图3.遗传算法MATLAB代码实现本题中控制参数如下：（1）适应度函数形式FitnV=ranking(ObjV)为基于排序的适应度分配。

（2）交叉概率取为一般情况下的0.7，变异概率取其默认值.（3）个体数目分别为2000和100以用于比较对结果的影响。

遗传算法用matlab求函数极大值一、题目：寻找f(x)=x2,,当x在0~31区间的最大值。

二、源程序：%遗传算法求解函数最大值%本程序用到了英国谢菲尔德大学(Sheffield)开发的工具箱GATBX，该工具箱比matlab自带的GATOOL使用更加灵活，但在编写程序方面稍微复杂一些Close all;Clear all;figure(1);fplot('variable*variable',[0,31]); %画出函数曲线%以下定义遗传算法参数GTSM=40; %定义个体数目ZDYCDS=20; %定义最大遗传代数EJZWS=5; %定义变量的二进制位数DG=0.9; %定义代沟trace=zeros(2, ZDYCDS); %最优结果的初始值FieldD=[5;-1;2;1;0;1;1]; %定义区域描述器的各个参数%以下为遗传算法基本操作部分，包括创建初始种群、复制、交叉和变异Chrom=crtbp(GTSM, EJZWS); %创建初始种群，即生成给定规模的二进制种群和结构gen=0; %定义代数计数器初始值variable=bs2rv(Chrom, FieldD); %对生成的初始种群进行十进制转换ObjV=variable*variable; %计算目标函数值f(x)=x2 while gen<ZDYCDS %进行循环控制，当当前代数小于定义的最大遗传代数时，继续循环，直至代数等于最大遗传代数FitnV=ranking(-ObjV); %分配适应度值SelCh=select('sus', Chrom, FitnV, DG); %选择，即对个体按照他们的适配值进行复制SelCh=recombin('xovsp', SelCh, 0.7); %交叉，即首先将复制产生的匹配池中的成员随机两两匹配，再进行交叉繁殖SelCh=mut(SelCh); %变异，以一个很小的概率随机地改变一个个体串位的值variable=bs2rv(SelCh, FieldD); %子代个体的十进制转换ObjVSel=variable*variable; %计算子代的目标函数值[Chrom ObjV]=reins(Chrom, SelCh, 1, 1, ObjV, ObjVSel);%再插入子代的新种群，其中Chrom为包含当前种群个体的矩阵，SelCh为包好当前种群后代的矩阵variable=bs2rv(Chrom, FieldD); %十进制转换gen=gen+1; %代数计数器增加%输出最优解及其序号，并在目标函数图像中标出，Y为最优解, I为种群的%序号[Y, I]=max(ObjV);hold on; %求出其最大目标函数值plot(variable(I), Y, 'bo');trace(1, gen)=max(ObjV); %遗传算法性能跟踪trace(2, gen)=sum(ObjV)/length(ObjV);end%以下为结果显示部分，通过上面计算出的数值进行绘图variable=bs2rv(Chrom, FieldD); %最优个体进行十进制转换hold on, grid;plot(variable,ObjV,'b*'); %将结果画出三、运行结果：由图可见该函数为单调递增函数，即当X=31时，该取得最大值f(x)max =961。

matlab遗传算法实例Matlab遗传算法实例引言：遗传算法是一种模拟自然界生物遗传与进化过程的算法，它通过模拟自然选择、交叉、变异等操作来搜索最优解。

Matlab作为一种强大的数值计算软件，提供了丰富的工具箱来实现遗传算法。

本文将介绍一个基于Matlab的遗传算法实例，以帮助读者更好地理解遗传算法的原理和应用。

一、遗传算法基本原理遗传算法主要包括个体编码、适应度评价、选择、交叉和变异等基本操作。

个体编码是将问题的解表示为染色体，通常使用二进制编码。

适应度评价是根据问题的目标函数对个体进行评估，以确定其适应度值。

选择操作通过一定的策略选择适应度较高的个体作为下一代的父代。

交叉操作将选定的父代个体通过染色体交叉产生新的子代个体。

变异操作以一定的概率对个体的染色体进行变异，以增加种群的多样性。

通过迭代上述操作，逐步优化种群，最终找到问题的最优解。

二、遗传算法实例假设我们要解决一个简单的函数优化问题，即求解函数f(x) = x^2 + 8x + 16的最小值。

我们可以使用遗传算法来搜索函数的最优解。

1. 初始化种群我们需要初始化一个包含N个个体的种群。

每个个体都表示问题的一个解，即一个实数x。

这里，我们将种群大小设置为50，取值范围为[-10, 10]之间的随机数。

2. 适应度评价对于每个个体，我们计算其适应度值，即函数f(x)的值。

根据函数的性质，我们知道函数的最小值为-4，在x=-4时取得。

因此，我们可以将适应度值定义为f(x)与-4之间的差的倒数。

3. 选择操作选择操作决定了哪些个体将成为下一代的父代。

通常采用轮盘赌选择算法，即根据个体的适应度值来确定其被选中的概率。

适应度值较高的个体被选中的概率较大。

4. 交叉操作在选择出的父代个体中，通过染色体交叉操作来产生新的子代个体。

我们可以选择单点交叉或多点交叉。

例如，我们可以随机选择两个个体，将它们的染色体在一个随机位置进行交叉，得到两个新的子代个体。

硕士生考查课程考试试卷考试科目： MATLAB教程考生姓名：考生学号：学院：专业：考生成绩：任课老师 (签名)考试日期：20 年月日午时至时《MATLAB 教程》试题：A 、利用MATLAB 设计遗传算法程序，寻找下图11个端点的最短路径，其中没有连接的端点表示没有路径。

要求设计遗传算法对该问题求解。

ad ehkB 、设计遗传算法求解f (x)极小值，具体表达式如下：321231(,,)5.12 5.12,1,2,3i i i f x x x x x i =⎧=⎪⎨⎪-≤≤=⎩∑ 要求必须使用m 函数方式设计程序。

C 、利用MATLAB 编程实现：三名商人各带一个随从乘船渡河，一只小船只能容纳二人，由他们自己划行，随从们密约，在河的任一岸，一旦随从的人数比商人多，就杀人越货，但是如何乘船渡河的大权掌握在商人手中，商人们怎样才能安全渡河？D 、结合自己的研究方向选择合适的问题，利用MATLAB 进行实验。

以上四题任选一题进行实验，并写出实验报告。

选择题目： A 一、问题分析（10分）141011如图如示，将节点编号，依次为，由图论知识，则可写出其带权邻接矩阵为： 0 2 8 1 500 500 500 500 500 500 500 2 0 6 500 1 500 500 500 500 500 500 8 6 0 7 500 1 500 500 500 500 500 1 500 7 0 500 500 9 500 500 500 500 500 1 500 500 0 3 500 2 500 500 500 500 500 1 500 3 0 4 500 6 500 500 500 500 500 9 500 4 0 500 500 1 500 500 500 500 500 2 500 500 0 7 500 9 500 500 500 500 500 6 500 7 0 1 2 500 500 500 500 500 500 1 500 1 0 4 500 500 500 500 500 500 500 9 2 4 0 注：为避免计算时无穷大数吃掉小数，此处为令inf=500。

Matlab实现遗传算法的⽰例详解⽬录1算法讲解1.1何为遗传算法1.2遗传算法流程描述1.3关于为什么要⽤⼆进制码表⽰个体信息1.4⽬标函数值与适应值区别1.5关于如何将⼆进制码转化为变量数值1.6关于代码改进2MATLAB⾃带ga函数2.1问题描述2.2⾃带函数使⽤3⾃编遗传算法各部分代码及使⽤3.1代码使⽤3.2Genetic1--主函数3.3PI(PopulationInitialize)--产⽣初始种群3.4Fitness--计算⽬标函数值3.5FitnessF--计算适应值3.6Translate--将⼆进制码转换3.7Probability--染⾊体⼊选概率3.8Select--个体选择3.9Crossing--交叉互换3.10Mutation--基因突变3.11Elitist--最优个体记录与最劣个体淘汰3.12完整代码这篇⽂章⽤了⼤量篇幅讲解了如何从零开始⾃⼰写⼀个遗传算法函数，主要是为了应对学⽣作业等情况，或者让⼤家对遗传算法有更充分的理解，如果要⽤于学术研究，最好还是使⽤⾃带遗传算法，之后可能会推出更多⾃带遗传算法⼯具箱的使⽤。

1 算法讲解1.1 何为遗传算法遗传、突变、⾃然选择、杂交，遗传算法是⼀种借鉴了进化⽣物学各类现象的进化算法。

看到⼀个很形象的⽐喻来描述各类进化算法的区别：爬⼭算法：⼀只袋⿏朝着⽐现在⾼的地⽅跳去。

它找到了不远处的最⾼的⼭峰。

但是这座⼭不⼀定是最⾼峰。

这就是爬⼭算法，它不能保证局部最优值就是全局最优值。

模拟退⽕：袋⿏喝醉了。

它随机地跳了很长时间。

这期间，它可能⾛向⾼处，也可能踏⼊平地。

但是，它渐渐清醒了并朝最⾼峰跳去。

这就是模拟退⽕算法。

遗传算法：有很多袋⿏，它们降落到喜玛拉雅⼭脉的任意地⽅。

这些袋⿏并不知道它们的任务是寻找珠穆朗玛峰。

但每过⼏年，就在⼀些海拔⾼度较低的地⽅射杀⼀些袋⿏。

于是，不断有袋⿏死于海拔较低的地⽅，⽽越是在海拔⾼的袋⿏越是能活得更久，也越有机会⽣⼉育⼥。

遗传算法优化的Matlab案例引言遗传算法是一种基于自然选择和遗传机制的优化算法，广泛应用于工程、计算机科学以及数学领域。

通过模拟自然界的进化过程，遗传算法能够在搜索空间中寻找到最优解。

在本文中，将介绍如何使用Matlab来实现遗传算法优化，并提供一个具体的案例，以加深对这一算法的理解。

遗传算法优化基本原理遗传算法优化基于自然进化的原理，包括以下四个基本操作：1.初始化：生成一个随机的种群，种群中的每个个体都代表了解空间中的一个候选解。

2.选择：根据适应度函数，选择一部分较优的个体作为下一代种群的父代。

3.交叉：通过交叉操作，将父代中的个体进行配对，并产生子代。

4.变异：对子代中的个体进行变异操作，引入随机性，避免陷入局部最优解。

通过反复进行选择、交叉和变异操作，经过多个代际的演化，种群中的个体将逐渐趋向于更优解。

最终得到的个体即为所要寻找的最优解。

实现遗传算法优化的Matlab代码以下是一个实现遗传算法优化的Matlab代码的示例：function [bestSolution, bestFitness] = geneticAlgorithmOptimization(population Size, numOfGenes, fitnessFunction, crossoverRate, mutationRate, numOfGeneratio ns)population = initializePopulation(populationSize, numOfGenes);for generation = 1:numOfGenerationsfitness = evaluateFitness(population, fitnessFunction);[bestFitness(generation), bestIndex] = max(fitness);bestSolution(generation, :) = population(bestIndex, :);population = selectParents(population, fitness);population = performCrossover(population, crossoverRate);population = performMutation(population, mutationRate);endendfunction population = initializePopulation(populationSize, numOfGenes)population = randi([0 1], populationSize, numOfGenes);endfunction fitness = evaluateFitness(population, fitnessFunction)fitness = arrayfun(@(x) fitnessFunction(population(x, :)), 1:size(populati on, 1));endfunction parents = selectParents(population, fitness)probabilities = fitness / sum(fitness);accumulatedProbabilities = cumsum(probabilities);randomNumbers = rand(size(population, 1), 1);[~, parentIndexes] = histc(randomNumbers, accumulatedProbabilities);parents = population(parentIndexes, :);endfunction offspring = performCrossover(parents, crossoverRate)numOfParents = size(parents, 1);numOfGenes = size(parents, 2);matingPool = rand(numOfParents, 1) < crossoverRate;matingPool(1:2:end) = false;matingPool(2:2:end) = true;parentPairs = reshape(parents, 2, numOfParents / 2)';offspring = zeros(size(parents));for i = 1:size(parentPairs, 1)if matingPool(i)crossoverPoint = randi(numOfGenes - 1);offspring(i, :) = [parentPairs(i, 1:crossoverPoint) parentPairs(i+ 1, crossoverPoint+1:end)];offspring(i+1, :) = [parentPairs(i+1, 1:crossoverPoint) parentPair s(i, crossoverPoint+1:end)];elseoffspring(i, :) = parentPairs(i, :);offspring(i+1, :) = parentPairs(i+1, :);endendendfunction population = performMutation(offspring, mutationRate)numOfGenes = size(offspring, 2);numOfMutations = round(numOfGenes * mutationRate);mutationIndexes = rand(size(offspring, 1), numOfMutations) < mutationRate;for i = 1:size(offspring, 1)mutationPoints = randperm(numOfGenes, numOfMutations);offspring(i, mutationPoints) = ~offspring(i, mutationPoints);endpopulation = offspring;end一个遗传算法优化的Matlab案例以一个简单的函数优化问题为例，假设我们要优化以下函数：function y = fitnessFunction(x)y = -x^2 + 4;end其中x为待优化的变量。

1.遗传算法解决TSP 问题（附matlab源程序）2.知n个城市之间的相互距离，现有一个推销员必须遍访这n个城市，并且每个城市3.只能访问一次，最后又必须返回出发城市。

如何安排他对这些城市的访问次序，可使其4.旅行路线的总长度最短？5.用图论的术语来说，假设有一个图g=(v,e)，其中v是顶点集，e是边集，设d=(dij)6.是由顶点i和顶点j之间的距离所组成的距离矩阵，旅行商问题就是求出一条通过所有顶7.点且每个顶点只通过一次的具有最短距离的回路。

8.这个问题可分为对称旅行商问题(dij=dji,,任意i,j=1,2,3，…,n)和非对称旅行商9.问题(dij≠dji,,任意i,j=1,2,3，…,n)。

10.若对于城市v={v1,v2,v3,…,vn}的一个访问顺序为t=(t1,t2,t3,…,ti,…,tn),其中11.ti∈v(i=1,2,3,…,n)，且记tn+1= t1，则旅行商问题的数学模型为：12.min l=σd(t(i),t(i+1)) （i=1,…,n）13.旅行商问题是一个典型的组合优化问题，并且是一个np难问题，其可能的路径数目14.与城市数目n是成指数型增长的，所以一般很难精确地求出其最优解，本文采用遗传算法15.求其近似解。

16.遗传算法：17.初始化过程：用v1,v2,v3,…,vn代表所选n个城市。

定义整数pop-size作为染色体的个数18.，并且随机产生pop-size个初始染色体，每个染色体为1到18的整数组成的随机序列。

19.适应度f的计算：对种群中的每个染色体vi，计算其适应度，f=σd(t(i),t(i+1)).20.评价函数eval(vi)：用来对种群中的每个染色体vi设定一个概率，以使该染色体被选中21.的可能性与其种群中其它染色体的适应性成比例，既通过轮盘赌，适应性强的染色体被22.选择产生后台的机会要大，设alpha∈(0,1)，本文定义基于序的评价函数为eval(vi)=al23.pha*(1-alpha).^(i-1) 。

matlab遗传算法实例Matlab遗传算法实例引言：遗传算法是一种模拟自然进化过程的优化算法，它通过模拟优胜劣汰、基因交叉和变异等自然选择机制，来寻找问题的最优解。

在Matlab中，我们可以利用遗传算法工具箱来快速实现遗传算法，并解决各种实际问题。

本文将介绍一个基于Matlab的遗传算法实例，以帮助读者更好地理解和应用遗传算法。

一、问题描述假设我们要在一个由0和1组成的二进制串中寻找最优解。

具体而言，我们定义了一个目标函数，目标函数的输入是一个二进制串，输出是一个实数值。

我们的目标是找到一个二进制串，使得目标函数的输出值最大化。

二、遗传算法的基本原理遗传算法是基于自然进化过程的优化算法，它的基本原理如下：1. 初始化种群：随机生成一组二进制串作为初始种群。

2. 评估适应度：根据目标函数计算每个个体的适应度值。

3. 选择操作：根据适应度值选择优秀个体作为父代，进行繁殖。

4. 交叉操作：对选出的父代个体进行基因交叉，生成新的子代个体。

5. 变异操作：对子代个体进行基因变异，引入新的基因信息。

6. 更新种群：用子代替换父代，生成新的种群。

7. 终止条件判断：判断是否满足终止条件，若满足则输出最优解，否则返回第3步。

三、Matlab代码实现以下是一个简单的Matlab代码实例，用于求解上述问题：```matlab% 目标函数定义function y = fitnessFunc(x)y = sum(x);end% 遗传算法主函数function [bestSolution, bestFitness] = geneticAlgorithm(popSize, numGen, pc, pm)% 初始化种群population = round(rand(popSize, numGen));% 迭代进化for t = 1:numGen% 评估适应度fitness = arrayfun(@fitnessFunc, population);% 选择操作[~, sortedIdx] = sort(fitness, 'descend');eliteIdx = sortedIdx(1:round(popSize/2));elite = population(eliteIdx, :);% 交叉操作crossIdx = rand(popSize, 1) < pc;crossPairs = reshape(population(crossIdx, :), [], 2);crossPoints = randi(numGen-1, size(crossPairs, 1), 1) + 1;offsprings = [elite; arrayfun(@(i) [crossPairs(i, 1:crossPoints(i)), crossPairs(i, crossPoints(i)+1:end)], 1:size(crossPairs, 1), 'UniformOutput', false)];population = vertcat(offsprings{:});% 变异操作mutateIdx = rand(popSize, numGen) < pm;population(mutateIdx) = 1 - population(mutateIdx);end% 输出结果fitness = arrayfun(@fitnessFunc, population);[bestFitness, bestIdx] = max(fitness);bestSolution = population(bestIdx, :);end% 调用遗传算法求解最优解popSize = 100; % 种群大小numGen = 100; % 进化代数pc = 0.8; % 交叉概率pm = 0.01; % 变异概率[bestSolution, bestFitness] = geneticAlgorithm(popSize, numGen, pc, pm);```四、实验结果与讨论根据上述Matlab代码实例，我们可以得到一个最优解，即一个二进制串。

如何在Matlab中进行遗传算法和优化问题求解遗传算法是一种模拟生物进化过程的智能优化算法，常用于解决复杂的优化问题。

在Matlab中，我们可以利用遗传算法工具箱（GA Toolbox）来实现遗传算法求解优化问题。

本文将介绍如何在Matlab中使用遗传算法解决优化问题，并探讨一些优化技巧和应用案例。

第一章：背景介绍遗传算法是通过模拟生物进化过程，利用自然选择、交叉和变异等操作来搜索问题的最优解。

它的应用涵盖了许多领域，如工程设计、组合优化、机器学习等。

在Matlab中，我们可以借助GA Toolbox提供的函数和工具来灵活地实现遗传算法的求解过程。

第二章：遗传算法基本原理遗传算法的基本原理包括个体表示、适应度评估、选择、交叉和变异等操作。

在Matlab中，我们可以使用二进制、实数、整数等不同的编码方案来表示个体。

适应度评估是根据问题的优化目标，对每个个体进行评估和排序。

选择操作通过一定的策略选择优秀个体，并进行复制和保留。

交叉操作模拟生物的基因交叉过程，通过交换基因片段来产生新个体。

变异操作通过改变个体的某些基因值来增加多样性和搜索空间。

第三章：遗传算法的实现步骤在Matlab中，我们可以按照以下步骤实现遗传算法的求解过程：初始化种群、适应度评估、选择操作、交叉和变异操作、更新种群。

在这个过程中，我们可以根据具体问题设计合适的参数设置，如种群大小、进化代数、交叉和变异的概率等。

第四章：遗传算法的优化技巧在使用遗传算法求解优化问题时，有一些技巧可以提高算法的效率和收敛性。

例如，选择合适的编码方案和适应度函数，设计高效的选择策略，引入精英保留机制等。

此外，选取合适的参数设置和优化策略也是非常重要的。

第五章：遗传算法在工程设计中的应用遗传算法在工程设计中有广泛的应用，如优化控制器参数、电路布局优化、结构设计优化等。

本章将以一个典型的结构优化问题为例，介绍如何利用遗传算法在Matlab中进行工程设计的优化。

遗传算法程序（一）:说明: fga.m 为遗传算法的主程序; 采用二进制Gray编码,采用基于轮盘赌法的非线性排名选择, 均匀交叉,变异操作,而且还引入了倒位操作!function [BestPop,Trace]=fga(FUN,LB,UB,eranum,popsize,pCross,pMutation,pInversion,options) % [BestPop,Trace]=fmaxga(FUN,LB,UB,eranum,popsize,pcross,pmutation)% Finds a maximum of a function of several variables.% fmaxga solves problems of the form:% max F(X) subject to: LB <= X <= UB% BestPop - 最优的群体即为最优的染色体群% Trace - 最佳染色体所对应的目标函数值% FUN - 目标函数% LB - 自变量下限% UB - 自变量上限% eranum - 种群的代数,取100--1000(默认200)% popsize - 每一代种群的规模；此可取50--200(默认100)% pcross - 交叉概率,一般取0.5--0.85之间较好(默认0.8)% pmutation - 初始变异概率,一般取0.05-0.2之间较好(默认0.1)% pInversion - 倒位概率,一般取0.05－0.3之间较好(默认0.2)% options - 1*2矩阵,options(1)=0二进制编码(默认0),option(1)~=0十进制编%码,option(2)设定求解精度(默认1e-4)%% ------------------------------------------------------------------------T1=clock;if nargin<3, error('FMAXGA requires at least three input arguments'); endif nargin==3, eranum=200;popsize=100;pCross=0.8;pMutation=0.1;pInversion=0.15;options=[0 1e-4];endif nargin==4, popsize=100;pCross=0.8;pMutation=0.1;pInversion=0.15;options=[0 1e-4];endif nargin==5, pCross=0.8;pMutation=0.1;pInversion=0.15;options=[0 1e-4];endif nargin==6, pMutation=0.1;pInversion=0.15;options=[0 1e-4];endif nargin==7, pInversion=0.15;options=[0 1e-4];endif find((LB-UB)>0)error('数据输入错误,请重新输入(LB<UB):');ends=sprintf('程序运行需要约%.4f 秒钟时间,请稍等......',(eranum*popsize/1000));disp(s);global m n NewPop children1 children2 VarNumbounds=[LB;UB]';bits=[];VarNum=size(bounds,1);precision=options(2);%由求解精度确定二进制编码长度bits=ceil(log2((bounds(:,2)-bounds(:,1))' ./ precision));%由设定精度划分区间[Pop]=InitPopGray(popsize,bits);%初始化种群[m,n]=size(Pop);NewPop=zeros(m,n);children1=zeros(1,n);children2=zeros(1,n);pm0=pMutation;BestPop=zeros(eranum,n);%分配初始解空间BestPop,TraceTrace=zeros(eranum,length(bits)+1);i=1;while i<=eranumfor j=1:mvalue(j)=feval(FUN(1,:),(b2f(Pop(j,:),bounds,bits)));%计算适应度end[MaxValue,Index]=max(value);BestPop(i,:)=Pop(Index,:);Trace(i,1)=MaxValue;Trace(i,(2:length(bits)+1))=b2f(BestPop(i,:),bounds,bits);[selectpop]=NonlinearRankSelect(FUN,Pop,bounds,bits);%非线性排名选择[CrossOverPop]=CrossOver(selectpop,pCross,round(unidrnd(eranum-i)/eranum));%采用多点交叉和均匀交叉，且逐步增大均匀交叉的概率%round(unidrnd(eranum-i)/eranum)[MutationPop]=Mutation(CrossOverPop,pMutation,VarNum);%变异[InversionPop]=Inversion(MutationPop,pInversion);%倒位Pop=InversionPop;%更新pMutation=pm0+(i^4)*(pCross/3-pm0)/(eranum^4);%随着种群向前进化，逐步增大变异率至1/2交叉率p(i)=pMutation;i=i+1;endt=1:eranum;plot(t,Trace(:,1)');title('函数优化的遗传算法');xlabel('进化世代数(eranum)');ylabel('每一代最优适应度(maxfitness)');[MaxFval,I]=max(Trace(:,1));X=Trace(I,(2:length(bits)+1));hold on; plot(I,MaxFval,'*');text(I+5,MaxFval,['FMAX=' num2str(MaxFval)]);str1=sprintf ('进化到%d 代,自变量为%s 时,得本次求解的最优值%f\n对应染色体是：%s',I,num2str(X),MaxFval,num2str(BestPop(I,:)));disp(str1);%figure(2);plot(t,p);%绘制变异值增大过程T2=clock;elapsed_time=T2-T1;if elapsed_time(6)<0elapsed_time(6)=elapsed_time(6)+60; elapsed_time(5)=elapsed_time(5)-1;endif elapsed_time(5)<0elapsed_time(5)=elapsed_time(5)+60;elapsed_time(4)=elapsed_time(4)-1;end %像这种程序当然不考虑运行上小时啦str2=sprintf('程序运行耗时%d 小时%d 分钟%.4f 秒',elapsed_time(4),elapsed_time(5),elapsed_time(6));disp(str2);%初始化种群%采用二进制Gray编码,其目的是为了克服二进制编码的Hamming悬崖缺点function [initpop]=InitPopGray(popsize,bits)len=sum(bits);initpop=zeros(popsize,len);%The whole zero encoding individualfor i=2:popsize-1pop=round(rand(1,len));pop=mod(([0 pop]+[pop 0]),2);%i=1时,b(1)=a(1);i>1时,b(i)=mod(a(i-1)+a(i),2)%其中原二进制串:a(1)a(2)...a(n),Gray串:b(1)b(2)...b(n)initpop(i,:)=pop(1:end-1);endinitpop(popsize,:)=ones(1,len);%The whole one encoding individual%解码function [fval] = b2f(bval,bounds,bits)% fval - 表征各变量的十进制数% bval - 表征各变量的二进制编码串% bounds - 各变量的取值范围% bits - 各变量的二进制编码长度scale=(bounds(:,2)-bounds(:,1))'./(2.^bits-1); %The range of the variablesnumV=size(bounds,1);cs=[0 cumsum(bits)];for i=1:numVa=bval((cs(i)+1):cs(i+1));fval(i)=sum(2.^(size(a,2)-1:-1:0).*a)*scale(i)+bounds(i,1);end%选择操作%采用基于轮盘赌法的非线性排名选择%各个体成员按适应值从大到小分配选择概率：%P(i)=(q/1-(1-q)^n)*(1-q)^i, 其中P(0)>P(1)>...>P(n), sum(P(i))=1function [selectpop]=NonlinearRankSelect(FUN,pop,bounds,bits)global m nselectpop=zeros(m,n);fit=zeros(m,1);for i=1:mfit(i)=feval(FUN(1,:),(b2f(pop(i,:),bounds,bits)));%以函数值为适应值做排名依据endselectprob=fit/sum(fit);%计算各个体相对适应度(0,1)q=max(selectprob);%选择最优的概率x=zeros(m,2);x(:,1)=[m:-1:1]';[y x(:,2)]=sort(selectprob);r=q/(1-(1-q)^m);%标准分布基值newfit(x(:,2))=r*(1-q).^(x(:,1)-1);%生成选择概率newfit=cumsum(newfit);%计算各选择概率之和rNums=sort(rand(m,1));fitIn=1;newIn=1;while newIn<=mif rNums(newIn)<newfit(fitIn)selectpop(newIn,:)=pop(fitIn,:);newIn=newIn+1;elsefitIn=fitIn+1;endend%交叉操作function [NewPop]=CrossOver(OldPop,pCross,opts)%OldPop为父代种群，pcross为交叉概率global m n NewPopr=rand(1,m);y1=find(r<pCross);y2=find(r>=pCross);len=length(y1);if len>2&mod(len,2)==1%如果用来进行交叉的染色体的条数为奇数，将其调整为偶数y2(length(y2)+1)=y1(len);y1(len)=[];endif length(y1)>=2for i=0:2:length(y1)-2if opts==0[NewPop(y1(i+1),:),NewPop(y1(i+2),:)]=EqualCrossOver(OldPop(y1(i+1),:),OldPop(y1(i+2),:));else[NewPop(y1(i+1),:),NewPop(y1(i+2),:)]=MultiPointCross(OldPop(y1(i+1),:),OldPop(y1(i+2),:));endendendNewPop(y2,:)=OldPop(y2,:);%采用均匀交叉function [children1,children2]=EqualCrossOver(parent1,parent2)global n children1 children2hidecode=round(rand(1,n));%随机生成掩码crossposition=find(hidecode==1);holdposition=find(hidecode==0);children1(crossposition)=parent1(crossposition);%掩码为1，父1为子1提供基因children1(holdposition)=parent2(holdposition);%掩码为0，父2为子1提供基因children2(crossposition)=parent2(crossposition);%掩码为1，父2为子2提供基因children2(holdposition)=parent1(holdposition);%掩码为0，父1为子2提供基因%采用多点交叉，交叉点数由变量数决定function [Children1,Children2]=MultiPointCross(Parent1,Parent2)global n Children1 Children2 VarNumChildren1=Parent1;Children2=Parent2;Points=sort(unidrnd(n,1,2*VarNum));for i=1:VarNumChildren1(Points(2*i-1):Points(2*i))=Parent2(Points(2*i-1):Points(2*i));Children2(Points(2*i-1):Points(2*i))=Parent1(Points(2*i-1):Points(2*i));end%变异操作function [NewPop]=Mutation(OldPop,pMutation,VarNum)global m n NewPopr=rand(1,m);position=find(r<=pMutation);len=length(position);if len>=1for i=1:lenk=unidrnd(n,1,VarNum); %设置变异点数，一般设置1点for j=1:length(k)if OldPop(position(i),k(j))==1OldPop(position(i),k(j))=0;elseOldPop(position(i),k(j))=1;endendendendNewPop=OldPop;%倒位操作function [NewPop]=Inversion(OldPop,pInversion)global m n NewPopNewPop=OldPop;r=rand(1,m);PopIn=find(r<=pInversion);len=length(PopIn);if len>=1for i=1:lend=sort(unidrnd(n,1,2));if d(1)~=1&d(2)~=nNewPop(PopIn(i),1:d(1)-1)=OldPop(PopIn(i),1:d(1)-1);NewPop(PopIn(i),d(1):d(2))=OldPop(PopIn(i),d(2):-1:d(1));NewPop(PopIn(i),d(2)+1:n)=OldPop(PopIn(i),d(2)+1:n);endendend遗传算法程序（二）:function youhuafunD=code;N=50; % Tunablemaxgen=50; % Tunablecrossrate=0.5; %Tunablemuterate=0.08; %Tunablegeneration=1;num = length(D);fatherrand=randint(num,N,3);score = zeros(maxgen,N);while generation<=maxgenind=randperm(N-2)+2; % 随机配对交叉A=fatherrand(:,ind(1:(N-2)/2));B=fatherrand(:,ind((N-2)/2+1:end));% 多点交叉rnd=rand(num,(N-2)/2);ind=rnd tmp=A(ind);A(ind)=B(ind);B(ind)=tmp;% % 两点交叉% for kk=1:(N-2)/2% rndtmp=randint(1,1,num)+1;% tmp=A(1:rndtmp,kk);% A(1:rndtmp,kk)=B(1:rndtmp,kk);% B(1:rndtmp,kk)=tmp;% endfatherrand=[fatherrand(:,1:2),A,B];% 变异rnd=rand(num,N);ind=rnd [m,n]=size(ind);tmp=randint(m,n,2)+1;tmp(:,1:2)=0;fatherrand=tmp+fatherrand;fatherrand=mod(fatherrand,3);% fatherrand(ind)=tmp;%评价、选择scoreN=scorefun(fatherrand,D);% 求得N个个体的评价函数score(generation,:)=scoreN;[scoreSort,scoreind]=sort(scoreN);sumscore=cumsum(scoreSort);sumscore=sumscore./sumscore(end);childind(1:2)=scoreind(end-1:end);for k=3:Ntmprnd=rand;tmpind=tmprnd difind=[0,diff(tmpind)];if ~any(difind)difind(1)=1;endchildind(k)=scoreind(logical(difind));endfatherrand=fatherrand(:,childind);generation=generation+1;end% scoremaxV=max(score,[],2);minV=11*300-maxV;plot(minV,'*');title('各代的目标函数值');F4=D(:,4);FF4=F4-fatherrand(:,1);FF4=max(FF4,1);D(:,5)=FF4;save DData Dfunction D=codeload youhua.mat% properties F2 and F3F1=A(:,1);F2=A(:,2);F3=A(:,3);if (max(F2)>1450)||(min(F2)<=900)error('DATA property F2 exceed it''s range (900,1450]') end% get group property F1 of data, according to F2 valueF4=zeros(size(F1));for ite=11:-1:1index=find(F2<=900+ite*50);F4(index)=ite;endD=[F1,F2,F3,F4];function ScoreN=scorefun(fatherrand,D)F3=D(:,3);F4=D(:,4);N=size(fatherrand,2);FF4=F4*ones(1,N);FF4rnd=FF4-fatherrand;FF4rnd=max(FF4rnd,1);ScoreN=ones(1,N)*300*11;% 这里有待优化for k=1:NFF4k=FF4rnd(:,k);for ite=1:11F0index=find(FF4k==ite);if ~isempty(F0index)tmpMat=F3(F0index);tmpSco=sum(tmpMat);ScoreBin(ite)=mod(tmpSco,300);endendScorek(k)=sum(ScoreBin);endScoreN=ScoreN-Scorek;遗传算法程序（三）：%IAGAfunction best=gaclearMAX_gen=200; %最大迭代步数best.max_f=0; %当前最大的适应度STOP_f=14.5; %停止循环的适应度RANGE=[0 255]; %初始取值范围[0 255] SPEEDUP_INTER=5; %进入加速迭代的间隔advance_k=0; %优化的次数popus=init; %初始化for gen=1:MAX_genfitness=fit(popus,RANGE); %求适应度f=fitness.f;picked=choose(popus,fitness); %选择popus=intercross(popus,picked); %杂交popus=aberrance(popus,picked); %变异if max(f)>best.max_fadvance_k=advance_k+1;x_better(advance_k)=fitness.x;best.max_f=max(f);best.popus=popus;best.x=fitness.x;endif mod(advance_k,SPEEDUP_INTER)==0RANGE=minmax(x_better);RANGEadvance=0;endendreturn;function popus=init%初始化M=50;%种群个体数目N=30;%编码长度popus=round(rand(M,N));return;function fitness=fit(popus,RANGE)%求适应度[M,N]=size(popus);fitness=zeros(M,1);%适应度f=zeros(M,1);%函数值A=RANGE(1);B=RANGE(2);%初始取值范围[0 255]for m=1:Mx=0;for n=1:Nx=x+popus(m,n)*(2^(n-1));endx=x*((B-A)/(2^N))+A;for k=1:5f(m,1)=f(m,1)-(k*sin((k+1)*x+k));endendf_std=(f-min(f))./(max(f)-min(f));%函数值标准化fitness.f=f;fitness.f_std=f_std;fitness.x=x; return;function picked=choose(popus,fitness)%选择f=fitness.f;f_std=fitness.f_std;[M,N]=size(popus);choose_N=3; %选择choose_N对双亲picked=zeros(choose_N,2); %记录选择好的双亲p=zeros(M,1); %选择概率d_order=zeros(M,1);%把父代个体按适应度从大到小排序f_t=sort(f,'descend');%将适应度按降序排列for k=1:Mx=find(f==f_t(k));%降序排列的个体序号d_order(k)=x(1);endfor m=1:Mpopus_t(m,:)=popus(d_order(m),:);endpopus=popus_t;f=f_t;p=f_std./sum(f_std); %选择概率c_p=cumsum(p)'; %累积概率for cn=1:choose_Npicked(cn,1)=roulette(c_p); %轮盘赌picked(cn,2)=roulette(c_p); %轮盘赌popus=intercross(popus,picked(cn,:));%杂交endpopus=aberrance(popus,picked);%变异return;function popus=intercross(popus,picked) %杂交[M_p,N_p]=size(picked);[M,N]=size(popus);for cn=1:M_pp(1)=ceil(rand*N);%生成杂交位置p(2)=ceil(rand*N);p=sort(p);t=popus(picked(cn,1),p(1):p(2));popus(picked(cn,1),p(1):p(2))=popus(picked(cn,2),p(1):p(2));popus(picked(cn,2),p(1):p(2))=t;endreturn;function popus=aberrance(popus,picked) %变异P_a=0.05;%变异概率[M,N]=size(popus);[M_p,N_p]=size(picked);U=rand(1,2);for kp=1:M_pif U(2)>=P_a %如果大于变异概率，就不变异continue;endif U(1)>=0.5a=picked(kp,1);elsea=picked(kp,2);endp(1)=ceil(rand*N);%生成变异位置p(2)=ceil(rand*N);if popus(a,p(1))==1%0 1变换popus(a,p(1))=0;elsepopus(a,p(1))=1;endif popus(a,p(2))==1popus(a,p(2))=0;elsepopus(a,p(2))=1;endendreturn;function picked=roulette(c_p) %轮盘赌[M,N]=size(c_p);M=max([M N]);U=rand;if U<c_p(1)picked=1;return;endfor m=1:(M-1)if U>c_p(m) & U<c_p(m+1)picked=m+1;break;endend全方位的两点杂交、两点变异的改进的加速遗传算法（IAGA）遗传算法优化pid参数matlab程序chap5_4m%GA(Generic Algorithm) program to optimize Parameters of PID clear all;clear all;global rin yout timefG=100;Size=30;CodeL=10;MinX(1)=zeros(1);MaxX(1)=20*ones(1);MinX(2)=zeros(1);MaxX(2)=1.0*ones(1);MinX(3)=zeros(1);MaxX(3)=1.0*ones(1);E=round(rand(Size,3*CodeL));%Initian Code!BsJ=0;for kg=1:1:Gtime(kg)=kg;for s=1:1:Sizem=E(s,:);y1=0;y2=0;y3=0;m1=m(1:1:CodeL);for i=1:1:CodeLy1=y1+m1(i)*2^(i-1);endKpid(s,1)=(MaxX(1)-MinX(1))*y1/1023+MinX(1);m2=m(CodeL+1:1:2*CodeL);for i=1:1:CodeLy2=y2+m2(i)*2^(i-1);endKpid(s,2)=(MaxX(2)-MinX(2))*y2/1023+MinX(2);m3=m(2*CodeL+1:1:3*CodeL);for i=1:1:CodeLy3=y3+m3(i)*2^(i-1);endKpid(s,3)=(MaxX(3)-MinX(3))*y3/1023+MinX(3);%*******Step 1:Evaluate Best J*******Kpidi=Kpid(s,:);[Kpidi,BsJ]=chap5_3f(Kpidi,BsJ);BsJi(s)=BsJ;end[OderJi,IndexJi]=sort(BsJi);BestJ(kg)=OderJi(1);BJ=BestJ(kg);Ji=BsJi+1e-10;fi=1./Ji;%Cm=max(Ji);%fi=Cm-Ji; %Avoiding deviding zero[Oderfi,Indexfi]=sort(fi);%Arranging fi small to bigger%Bestfi=Oderfi(Size); %Let Bestfi=max(fi)%BestS=Kpid(Indexfi(Size),:); %Let BestS=E(m),m is the Indexfi belong to %max(fi)Bestfi=Oderfi(Size);%Let Bestfi=max(fi)BestS=E(Indexfi(Size),:);%Let BestS=E(m),m is the Indexfi belong to max(fi)kgBJBestS;%****Step 2:Select and Reproduct Operation***fi_sum=sum(fi);fi_Size=(Oderfi/fi_sum)*Size;fi_S=floor(fi_Size); %Selecting Bigger fi valuekk=1;for i=1:1:Sizefor j=1:1:fi_S(i) %Select and ReproduceTempE(kk,:)=E(Indexfi(i),:);kk=kk+1; %kk is used to reproduce endend%**********Step 3:Crossover Operation******pc=0.06;n=ceil(20*rand);for i=1:2:(Size-1)temp=rand;if pc>tempfor j=n:1:20TempE(i,j)=E(i+1,j);TempE(i+1,j)=E(i,j);endendendTempE(Size,:)=BestS;E=TempE;%***************Step 4: Mutation Operation************** %pm=0.001;pm=0.001-[1:1:Size]*(0.001)/Size;%Bigger fi,smaller pm %pm=0.0; %No mutation%pm=0.1; %Big mutationfor i=1:1:Sizefor j=1:1:3*CodeLtemp=rand;if pm>temp %Mutation Conditionif TempE(i,j)==0TempE(i,j)=1;elseTempE(i,j)=0;endendendend%Guarantee TempE(Size,:)belong to the best individual TempE(Size,:)=BestS;E=TempE;%***************************************************endBestfiBestSKpidiBest_J=BestJ(G)figure(1);plot(time,BestJ);xlabel('Time');ylabel('Best J');figure(2);plot(timef,rin,'r',timef,yout,'b');xlabel('Time(s)');ylabel('ran,yout');****************************************************** chap5_3f.mfunction [Kpidi,BsJ]=pid_gaf(Kpidi,BsJ)global rin yout timefts=0.001;sys=tf(400,[1,50,0]);dsys=c2d(sys,ts,'z');[num,den]=tfdata(dsys,'v');rin=1.0;u_1=0.0;u_2=0.0;y_1=0.0;y_2=0.0;x=[0,0,0]';B=0;error_1=0;tu=1;s=0;P=100;for k=1:1:Ptimef(k)=k*ts;r(k)=rin;u(k)=Kpidi(1)*x(1)+Kpidi(2)*x(2)+Kpidi(3)*x(3);if u(k)>=10u(k)=10;endif u(k)<=-10u(k)=-10;endyout(k)=-den(2)*y_1-den(3)*y_2+num(2)*u_1+num(3)*u_2;error(k)=r(k)-yout(k);%-------------------Return of PID parameters----------------u_2=u_1;u_1=u(k);y_2=y_1;y_1=yout(k);x(1)=error(k); % Calculating Px(2)=(error(k)-error_1)/ts; % Dx(3)=x(3)+error(k)*ts; % Ierror_2=error_1;error_1=error(k);if s==0if yout(k)>0.95&yout(k)<1.05tu=timef(k);s=1;endendendfor i=1:1:PJi(i)=0.999*abs(error(i))+0.01*u(i)^2*0.1;B=B+Ji(i);if i>1erry(i)=yout(i)-yout(i-1);if erry(i)<0B=B+100*abs(erry(i));endendendBsj=B+0.2*tu*10。

matlab实用教程实验十遗传算法与优化问题matlab实用教程实验十遗传算法与优化问题一、问题背景与实验目的二、相关函数（命令）及简介三、实验内容四、自己动手一、问题背景与实验目的遗传算法（Genetic Algorithm—GA），是模拟达尔文的遗传选择和自然淘汰的生物进化过程的计算模型，它是由美国Michigan大学的J.Holland教授于1975年首先提出的．遗传算法作为一种新的全局优化搜索算法，以其简单通用、鲁棒性强、适于并行处理及应用范围广等显著特点，奠定了它作为21世纪关键智能计算之一的地位．本实验将首先介绍一下遗传算法的基本理论，然后用其解决几个简单的函数最值问题，使读者能够学会利用遗传算法进行初步的优化计算．1．遗传算法的基本原理遗传算法的基本思想正是基于模仿生物界遗传学的遗传过程．它把问题的参数用基因代表，把问题的解用染色体代表（在计算机里用二进制码表示），从而得到一个由具有不同染色体的个体组成的群体．这个群体在问题特定的环境里生存竞争，适者有最好的机会生存和产生后代．后代随机化地继承了父代的最好特征，并也在生存环境的控制支配下继续这一过程．群体的染色体都将逐渐适应环境，不断进化，最后收敛到一族最适应环境的类似个体，即得到问题最优的解．值得注意的一点是，现在的遗传算法是受生物进化论学说的启发提出的，这种学说对我们用计算机解决复杂问题很有用，而它本身是否完全正确并不重要（目前生物界对此学说尚有争议）．（1）遗传算法中的生物遗传学概念由于遗传算法是由进化论和遗传学机理而产生的直接搜索优化方法；故而在这个算法中要用到各种进化和遗传学的概念．首先给出遗传学概念、遗传算法概念和相应的数学概念三者之间的对应关系．这些概念如下：序号遗传学概念遗传算法概念数学概念1个体要处理的基本对象、结构也就是可行解2群体个体的集合被选定的一组可行解3染色体个体的表现形式可行解的编码4基因染色体中的元素编码中的元素5基因位某一基因在染色体中的位置元素在编码中的位置6适应值个体对于环境的适应程度，或在环境压力下的生存能力可行解所对应的适应函数值7种群被选定的一组染色体或个体根据入选概率定出的一组可行解8选择从群体中选择优胜的个体，淘汰劣质个体的操作保留或复制适应值大的可行解，去掉小的可行解9交叉一组染色体上对应基因段的交换根据交叉原则产生的一组新解10交叉概率染色体对应基因段交换的概率（可能性大小）闭区间[0,1]上的一个值，一般为0.65~0.9011变异染色体水平上基因变化编码的某些元素被改变12变异概率染色体上基因变化的概率（可能性大小）开区间(0,1)内的一个值, 一般为0.001~0.0113进化、适者生存个体进行优胜劣汰的进化，一代又一代地优化目标函数取到最大值，最优的可行解（2）遗传算法的步骤遗传算法计算优化的操作过程就如同生物学上生物遗传进化的过程，主要有三个基本操作（或称为算子）：选择（Selection）、交叉（Crossover）、变异（Mutation）．遗传算法基本步骤主要是：先把问题的解表示成“染色体”，在算法中也就是以二进制编码的串，在执行遗传算法之前，给出一群“染色体”，也就是假设的可行解．然后，把这些假设的可行解置于问题的“环境”中，并按适者生存的原则，从中选择出较适应环境的“染色体”进行复制，再通过交叉、变异过程产生更适应环境的新一代“染色体”群．经过这样的一代一代地进化，最后就会收敛到最适应环境的一个“染色体”上，它就是问题的最优解．下面给出遗传算法的具体步骤，流程图参见图1：第一步：选择编码策略，把参数集合（可行解集合）转换染色体结构空间；第二步：定义适应函数，便于计算适应值；第三步：确定遗传策略，包括选择群体大小，选择、交叉、变异方法以及确定交叉概率、变异概率等遗传参数；第四步：随机产生初始化群体；第五步：计算群体中的个体或染色体解码后的适应值；第六步：按照遗传策略，运用选择、交叉和变异算子作用于群体，形成下一代群体；第七步：判断群体性能是否满足某一指标、或者是否已完成预定的迭代次数，不满足则返回第五步、或者修改遗传策略再返回第六步．图1 一个遗传算法的具体步骤遗传算法有很多种具体的不同实现过程，以上介绍的是标准遗传算法的主要步骤，此算法会一直运行直到找到满足条件的最优解为止．2．遗传算法的实际应用例1：设，求．注：这是一个非常简单的二次函数求极值的问题，相信大家都会做．在此我们要研究的不是问题本身，而是借此来说明如何通过遗传算法分析和解决问题．在此将细化地给出遗传算法的整个过程．（1）编码和产生初始群体首先第一步要确定编码的策略，也就是说如何把到2这个区间内的数用计算机语言表示出来．编码就是表现型到基因型的映射，编码时要注意以下三个原则：完备性：问题空间中所有点（潜在解）都能成为GA编码空间中的点（染色体位串）的表现型；健全性：GA编码空间中的染色体位串必须对应问题空间中的某一潜在解；非冗余性：染色体和潜在解必须一一对应．这里我们通过采用二进制的形式来解决编码问题，将某个变量值代表的个体表示为一个{0，1}二进制串．当然，串长取决于求解的精度．如果要设定求解精度到六位小数，由于区间长度为，则必须将闭区间分为等分．因为所以编码的二进制串至少需要22位．将一个二进制串（b21b20b19…b1b0）转化为区间内对应的实数值很简单，只需采取以下两步（Matlab程序参见附录4）：1）将一个二进制串（b21b20b19…b1b0）代表的二进制数化为10进制数：2）对应的区间内的实数：例如，一个二进制串a=<1000101110110101000111>表示实数0.637197．=(1000101110110101000111)2=2288967二进制串<0000000000000000000000>，<1111111111111111111111>，则分别表示区间的两个端点值-1和2．利用这种方法我们就完成了遗传算法的第一步——编码，这种二进制编码的方法完全符合上述的编码的三个原则．首先我们来随机的产生一个个体数为4个的初始群体如下：pop(1)={<1101011101001100011110>，%% a1<1000011001010001000010>，%% a2<0001100111010110000000>，%% a3<0110101001101110010101>} %% a4（Matlab程序参见附录2）化成十进制的数分别为：pop(1)={ 1.523032，0.574022 ，-0.697235 ，0.247238 }接下来我们就要解决每个染色体个体的适应值问题了．（2）定义适应函数和适应值由于给定的目标函数在内的值有正有负，所以必须通过建立适应函数与目标函数的映射关系，保证映射后的适应值非负，而且目标函数的优化方向应对应于适应值增大的方向，也为以后计算各个体的入选概率打下基础．对于本题中的最大化问题，定义适应函数，采用下述方法：式中既可以是特定的输入值，也可以是当前所有代或最近K代中的最小值，这里为了便于计算，将采用了一个特定的输入值．若取，则当时适应函数；当时适应函数．由上述所随机产生的初始群体，我们可以先计算出目标函数值分别如下（Matlab程序参见附录3）：f [pop(1)]={ 1.226437 , 1.318543 , -1.380607 , 0.933350 }然后通过适应函数计算出适应值分别如下（Matlab程序参见附录5、附录6）：取，g[pop(1)]= { 2.226437 , 2.318543 , 0 , 1.933350 }（3）确定选择标准这里我们用到了适应值的比例来作为选择的标准，得到的每个个体的适应值比例叫作入选概率．其计算公式如下：对于给定的规模为n的群体pop={}，个体的适应值为，则其入选概率为由上述给出的群体，我们可以计算出各个个体的入选概率．首先可得，然后分别用四个个体的适应值去除以，得：P(a1)=2.226437 / 6.478330 = 0.343675 %% a1P(a2)=2.318543 / 6.478330 = 0.357892 %% a2P(a3)= 0 / 6.478330 = 0 %% a3P(a4)=1.933350 / 6.478330 = 0.298433 %% a4（Matlab程序参见附录7）（4）产生种群计算完了入选概率后，就将入选概率大的个体选入种群，淘汰概率小的个体，并用入选概率最大的个体补入种群，得到与原群体大小同样的种群（Matlab程序参见附录8、附录11）．要说明的是：附录11的算法与这里不完全相同．为保证收敛性，附录11的算法作了修正，采用了最佳个体保存方法（elitist model），具体内容将在后面给出介绍．由初始群体的入选概率我们淘汰掉a3，再加入a2补足成与群体同样大小的种群得到newpop(1)如下：newpop(1)={<1101011101001100011110>，%% a1<1000011001010001000010>，%% a2<1000011001010001000010>，%% a2<0110101001101110010101>} %% a4（5）交叉交叉也就是将一组染色体上对应基因段的交换得到新的染色体，然后得到新的染色体组，组成新的群体（Matlab程序参见附录9）．我们把之前得到的newpop(1)的四个个体两两组成一对，重复的不配对，进行交叉．（可以在任一位进行交叉）<110101110 1001100011110>，<1101011101010001000010>交叉得：<100001100 1010001000010>，<1000011001001100011110><10000110010100 01000010>，<1000011001010010010101>交叉得：<01101010011011 10010101>，<0110101001101101000010>通过交叉得到了四个新个体，得到新的群体jchpop (1)如下：jchpop(1)={<1101011101010001000010>，<1000011001001100011110>，<1000011001010010010101>，<0110101001101101000010>}这里采用的是单点交叉的方法，当然还有多点交叉的方法，不过有些烦琐，这里就不着重介绍了．（6）变异变异也就是通过一个小概率改变染色体位串上的某个基因（Matlab程序参见附录10）．现把刚得到的jchpop(1)中第3个个体中的第9位改变，就产生了变异，得到了新的群体pop(2)如下：pop(2)= {<1101011101010001000010>，<1000011001001100011110>，<1000011011010010010101>，<0110101001101101000010> }然后重复上述的选择、交叉、变异直到满足终止条件为止．（7）终止条件遗传算法的终止条件有两类常见条件：（1）采用设定最大（遗传）代数的方法，一般可设定为50代，此时就可能得出最优解．此种方法简单易行，但可能不是很精确（Matlab程序参见附录1）；（2）根据个体的差异来判断，通过计算种群中基因多样性测度，即所有基因位相似程度来进行控制．3．遗传算法的收敛性前面我们已经就遗传算法中的编码、适应度函数、选择、交叉和变异等主要操作的基本内容及设计进行了详细的介绍．作为一种搜索算法，遗传算法通过对这些操作的适当设计和运行，可以实现兼顾全局搜索和局部搜索的所谓均衡搜索，具体实现见下图2所示．图2 均衡搜索的具体实现图示应该指出的是，遗传算法虽然可以实现均衡的搜索，并且在许多复杂问题的求解中往往能得到满意的结果，但是该算法的全局优化收敛性的理论分析尚待解决．目前普遍认为，标准遗传算法并不保证全局最优收敛．但是，在一定的约束条件下，遗传算法可以实现这一点．下面我们不加证明地罗列几个定理或定义，供读者参考（在这些定理的证明中，要用到许多概率论知识，特别是有关马尔可夫链的理论，读者可参阅有关文献）．定理1 如果变异概率为，交叉概率为，同时采用比例选择法（按个体适应度占群体适应度的比例进行复制），则标准遗传算法的变换矩阵P是基本的．定理2 标准遗传算法（参数如定理1）不能收敛至全局最优解．由定理2可以知道，具有变异概率，交叉概率为以及按比例选择的标准遗传算法是不能收敛至全局最最优解．我们在前面求解例1时所用的方法就是满足定理1的条件的方法．这无疑是一个令人沮丧的结论．然而，庆幸的是，只要对标准遗传算法作一些改进，就能够保证其收敛性．具体如下：我们对标准遗传算法作一定改进，即不按比例进行选择，而是保留当前所得的最优解（称作超个体）．该超个体不参与遗传．最佳个体保存方法（elitist model）的思想是把群体中适应度最高的个体不进行配对交叉而直接复制到下一代中．此种选择操作又称复制（copy）．De Jong对此方法作了如下定义：定义设到时刻t（第t代）时，群体中a*（t）为最佳个体．又设A（t＋1）为新一代群体，若A（t＋1）中不存在a*（t），则把a*(t)作为A（t＋1）中的第n+1个个体（其中，n为群体大小）（Matlab程序参见附录11）．采用此选择方法的优点是，进化过程中某一代的最优解可不被交叉和变异操作所破坏．但是，这也隐含了一种危机，即局部最优个体的遗传基因会急速增加而使进化有可能限于局部解．也就是说，该方法的全局搜索能力差，它更适合单峰性质的搜索空间搜索，而不是多峰性质的空间搜索．所以此方法一般都与其他选择方法结合使用．定理3 具有定理1所示参数，且在选择后保留当前最优值的遗传算法最终能收敛到全局最优解．当然，在选择算子作用后保留当前最优解是一项比较复杂的工作，因为该解在选择算子作用后可能丢失．但是定理3至少表明了这种改进的遗传算法能够收敛至全局最优解．有意思的是，实际上只要在选择前保留当前最优解，就可以保证收敛，定理4描述了这种情况．定理4 具有定理1参数的，且在选择前保留当前最优解的遗传算法可收敛于全局最优解．例2：设，求，编码长度为5，采用上述定理4所述的“在选择前保留当前最优解的遗传算法”进行二、相关函数（命令）及简介本实验的程序中用到如下一些基本的Matlab函数：ones, zeros, sum, size, length, subs, double 等，以及for, while 等基本程序结构语句，读者可参考前面专门关于Matlab的介绍，也可参考其他数学实验章节中的“相关函数（命令）及简介”内容，此略．三、实验内容上述例1的求解过程为：群体中包含六个染色体，每个染色体用22位0—1码，变异概率为0.01，变量区间为，取Fmin=，遗传代数为50代，则运用第一种终止条件（指定遗传代数）的Matlab程序为：[Count,Result,BestMember]=Genetic1(22,6,'-x*x+2*x+0.5',-1,2,-2,0.01,50)执行结果为：Count =50Result =1.0316 1.0316 1.0316 1.0316 1.0316 1.03161.4990 1.4990 1.4990 1.4990 1.4990 1.4990BestMember =1.03161.4990图2 例1的计算结果（注：上图为遗传进化过程中每一代的个体最大适应度；而下图为目前为止的个体最大适应度——单调递增）我们通过Matlab软件实现了遗传算法，得到了这题在第一种终止条件下的最优解：当取1.0316时，．当然这个解和实际情况还有一点出入（应该是取1时，），但对于一个计算机算法来说已经很不错了．我们也可以编制Matlab程序求在第二种终止条件下的最优解．此略，留作练习．实践表明，此时的遗传算法只要经过10代左右就可完成收敛，得到另一个“最优解”，与前面的最优解相差无几．四、自己动手1．用Matlab编制另一个主程序Genetic2.m，求例1的在第二种终止条件下的最优解．提示：一个可能的函数调用形式以及相应的结果为：[Count,Result,BestMember]=Genetic2(22,6,'-x*x+2*x+0.5',-1,2,-2,0.01,0.00001)Count =13Result =1.0392 1.0392 1.0392 1.0392 1.0392 1.03921.4985 1.4985 1.4985 1.4985 1.4985 1.4985BestMember =1.03921.4985可以看到：两组解都已经很接近实际结果，对于两种方法所产生的最优解差异很小．可见这两种终止算法都是可行的，而且可以知道对于例1的问题，遗传算法只要经过10代左右就可以完成收敛，达到一个最优解．2．按照例2的具体要求，用遗传算法求上述例2的最优解．3．附录9子程序Crossing.m中的第3行到第7行为注解语句．若去掉前面的%号，则程序的算法思想有什么变化？4．附录9子程序Crossing.m中的第8行至第13行的程序表明，当Dim(1)>=3时，将交换数组Population的最后两行，即交换最后面的两个个体．其目的是什么？5．仿照附录10子程序Mutation.m，修改附录9子程序Crossing.m，使得交叉过程也有一个概率值（一般取0.65~0.90）；同时适当修改主程序Genetic1.m或主程序Genetic2.m，以便代入交叉概率．6．设，求，要设定求解精度到15位小数．。

遗传算法在调节控制系统参数中的应用【摘要】自动化控制系统多采用PID 控制器来调节系统稳定性和动态性，PID 的Kp,Ki,Kd 参数需要合理选择方能达到目标。

遗传算法是一种模拟生物进化寻求最优解的有效算法，本文通过利用GAbx 工具箱实现对控制电机的PID 进行参数优化，利用matlab 的仿真功能可以观察控制效果。

1. 直流伺服电机模型 1.1物理模型图1 直流伺服电机的物理模型αu ---电枢输入电压（V ） a R ---电枢电阻（Ω） S L ---电枢电感（H ） q u ---感应电动势（V ） g T ---电机电磁转矩（N m ⋅） J---转动惯量（2m kg ⋅）B---粘性阻尼系数（s m N ⋅⋅） g i ---流过电枢的电流（A ） θ---电机输出的转角（rad ）1.2传递函数利用基尔霍夫定律和牛顿第二定律得出电机基本方程并进行拉布拉斯变换)()()()()()()()()()()(2s s K s U K s I s T s Bs s Js s T s I s L R s I s U s U e q t a g g a a a a q a θθθ⋅=⋅=⋅+⋅=⋅+⋅=-式中：t K 为电机的转动常数（m N ⋅）A ；e K 为感应电动势常数（s V ⋅）radaa R s L +1S1 BJs +1i KC K)(s U a)(s U q)(s I a )(s T g)(s Ω)(s θ图2 直流伺服电机模型方框图消去中间变量得系统的开环传递函数：sK K B Js R s L K s U s s G C t a d ta ]))([()()()(+++==θ系统参数如下：s m uN B m mg J ⋅⋅=⋅=51.3,23.32A m N K K uH L R e t a a )(03.0,75.2,4⋅===Ω=2. PID 校正图3 PID 校正s K sK K s G d ip c ++=)( Kp,Ki,Kd 为比例，积分，微分系数 令Kp=15、Ki=0.8 、Kd=0.6M 文件：J=3.23E-6;B=3.51E-6; Ra=4;La=2.75E-6; Kt=0.03; num= Kt;den=[(J*La) ((J*Ra)+(La*B)) ((B*Ra)+Kt*Kt) 0]; t=0:0.001:0.2; step(num,den,t); Kp=15; Ki=0.8; Kd=0.6;numcf=[Kd Kp Ki]; dencf=[1 0];numf=conv(numcf,num); denf=conv(dencf,den);[numc,denc]=cloop(numf,denf); t=0:0.001:0.04; step(numc,denc,t);matlab 进行仿真，我们可以看出不恰当的PID 参数并不能使系统达到控制系统的要求，因此需要对PID参数进行优化。
