通信工程施工工艺示意图

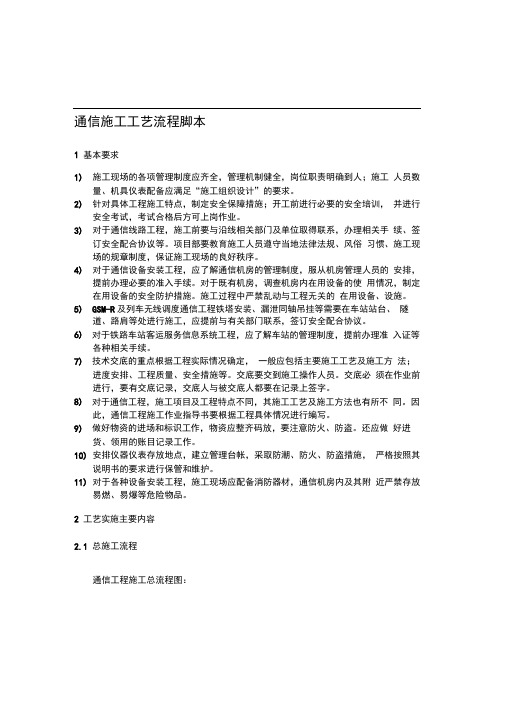

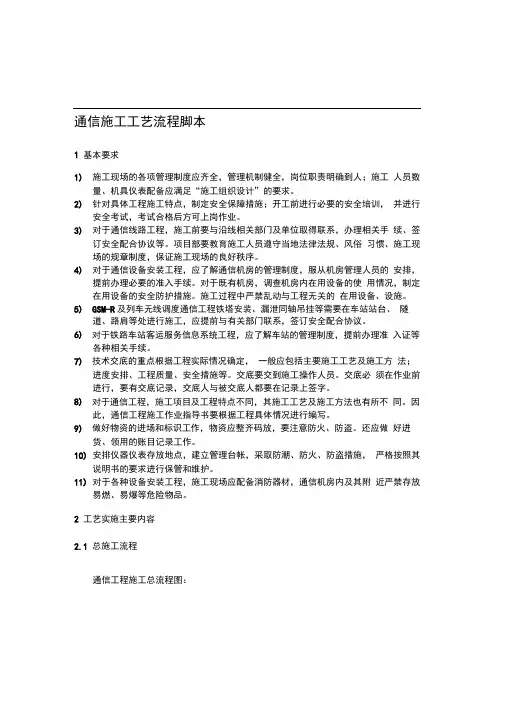

通信施工工艺流程脚本1 基本要求1)施工现场的各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配备应满足“施工组织设计”的要求。

2)针对具体工程施工特点，制定安全保障措施；开工前进行必要的安全培训，并进行安全考试，考试合格后方可上岗作业。

3)对于通信线路工程，施工前要与沿线相关部门及单位取得联系，办理相关手续、签订安全配合协议等。

项目部要教育施工人员遵守当地法律法规、风俗习惯、施工现场的规章制度，保证施工现场的良好秩序。

4)对于通信设备安装工程，应了解通信机房的管理制度，服从机房管理人员的安排，提前办理必要的准入手续。

对于既有机房，调查机房内在用设备的使用情况，制定在用设备的安全防护措施。

施工过程中严禁乱动与工程无关的在用设备、设施。

5)GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、隧道、路肩等处进行施工，应提前与有关部门联系，签订安全配合协议。

6)对于铁路车站客运服务信息系统工程，应了解车站的管理制度，提前办理准入证等各种相关手续。

7)技术交底的重点根据工程实际情况确定，一般应包括主要施工工艺及施工方法；进度安排、工程质量、安全措施等。

交底要交到施工操作人员。

交底必须在作业前进行，要有交底记录，交底人与被交底人都要在记录上签字。

8)对于通信工程，施工项目及工程特点不同，其施工工艺及施工方法也有所不同。

因此，通信工程施工作业指导书要根据工程具体情况进行编写。

9)做好物资的进场和标识工作，物资应整齐码放，要注意防火、防盗。

还应做好进货、领用的账目记录工作。

10)安排仪器仪表存放地点，建立管理台帐，采取防潮、防火、防盗措施，严格按照其说明书的要求进行保管和维护。

11)对于各种设备安装工程，施工现场应配备消防器材，通信机房内及其附近严禁存放易燃、易爆等危险物品。

2 工艺实施主要内容2.1 总施工流程通信工程施工总流程图：办理施工手续 签订安全配合协议施工准备编制施组、作业指导书物资申请设备材料进场检验线路建筑 光电缆单盘 测试、配盘 安全技术交底、作业人员培训通信设备安装、配线通信电源调试光电缆接续、测试 传输 系 统 测 试 、 提 供 通 道用 户 接 入 程 控 交 换 铁 路 数 字无线杆塔施工、天馈线安装漏 泄 同 轴 电 缆GSM-R 光 缆 线铁 路 车 站 客 运服 务信 息 系 统 施 工铁路无线设备调试验收开通。

网络优化工程安装示意图
根据网络优化工程的实施特点以及奥维通信股份有限公司《网络优化工程施工规范手册》的要求，现将网络优化工程安装示意图制作完成，请各施工单位和人员参照示意图所示的要求进行规范施工。

由于小小图纸不能完全表达施工规范所列的全部要求，请各施工单位和人员认真学习《网络优化工程施工规范手册》的要求。

为运营商的网络优化建设和我们公司的发展努力工作，力争把我们公司的网络优化工程建设成为运营商的优质工程、精品工程和样板工程。

奥维通信股份有限公司
辽宁分公司工程部
室外站工程安装示意图
ALLWIN
双设备安装示意图-2
双设备安装示意图-3。

通信主要施工工艺流程图一、前期准备1.确定施工范围、时间和进度计划以及质量要求；2.制定施工方案和安全预案，并组织人员进行会商，统一思想，明确任务；3.基础设施准备，包括现场准备、机具设备、施工用品、材料进场、检测设备等；4.安排管理人员和施工人员，制定具体的施工任务分工与责任；5.加强和当地当事人沟通，保证施工工作的顺利进行。

二、施工流程1.线路工程1.依据施工设计图纸确定线路杆塔的高度和位置，进行场地踏勘和标注，并与相关部门沟通确认；2.确定杆塔基础开挖尺寸、深度和相关参数，并进行现场施工安排；3.杆塔组装，拼装好的杆塔运输至现场后，按照施工设计图纸和技术标准进行组装、调试和排绳等；4.确定线路杆塔所需导线长度，进行制作、检验和现场牵引，拉设导线；5.将导线分段进行接头处理，进行导线张力的调整和检测；2.电源工程1.确定电源引入点的位置和相关参数，并查看现场电源情况；2.将电缆引入到电源引入点处，并进行接头处理和焊接工作；3.电源箱架设和电缆敷设工作，注意对电源、电缆进行保护和封闭；3.设备工程1.确认设备安装位置，做好安装准备工作，包括设备调试、主机接线和整机调试等；2.设备运行前的调试和检测，包括电源检测、设备信号测试和系统稳定性测试等；3.设备操作人员的培训和安全教育，确保设备的正常运行和安全使用。

三、竣工验收1.施工完成后，进行全面检查和验收，检查工程质量和施工完整性；2.交付成果物（包括工程图纸、材料规格、验收报告等），起草相关文件和报告并进行备份；3.安装通信站点的测试和运行，保证通信设备的正常工作；4.安全隐患排查和整改，确保施工和使用的安全性。

四、以上为通信主要施工工艺流程图，基本包括了通信设备的架设和调试、线路的拉设、电源的引入工作。

施工流程需要精细化管理和实施，严格按照设计图纸和标准进行施工，并进行验收和测试，确保施工的质量和效果。

同时，要按照安全预案实施施工，有效保障人员和设备的安全。
