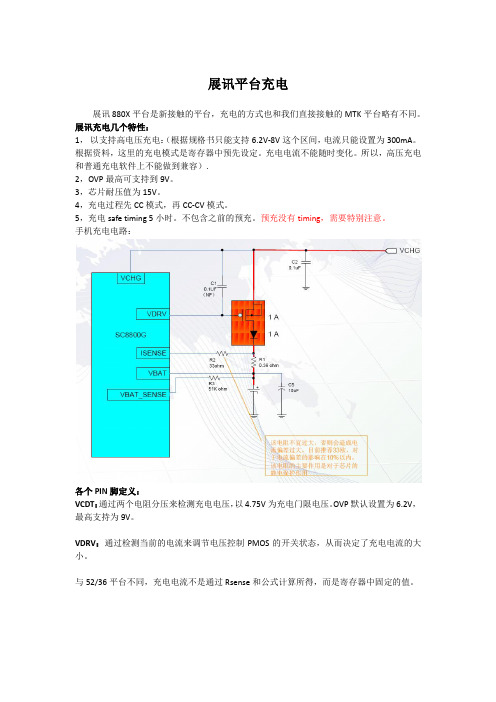

展讯平台充电展讯880X平台是新接触的平台，充电的方式也和我们直接接触的MTK平台略有不同。
展讯充电几个特性：1，以支持高电压充电：（根据规格书只能支持6.2V-8V这个区间，电流只能设置为300mA。
根据资料，这里的充电模式是寄存器中预先设定。
充电电流不能随时变化。
所以，高压充电和普通充电软件上不能做到兼容）.2，OVP最高可支持到9V。
3，芯片耐压值为15V。
4，充电过程先CC模式，再CC-CV模式。
5，充电safe timing 5小时。
不包含之前的预充。
预充没有timing，需要特别注意。
手机充电电路：各个PIN脚定义：VCDT：通过两个电阻分压来检测充电电压，以4.75V为充电门限电压。
OVP默认设置为6.2V，最高支持为9V。
VDRV：通过检测当前的电流来调节电压控制PMOS的开关状态，从而决定了充电电流的大小。
与52/36平台不同，充电电流不是通过Rsense和公式计算所得，而是寄存器中固定的值。
可以看到：通充电器电流分为400mA，600mA，800mA，1000mA。
USB充电电流为300mA，400mA，500mA。
从文档上来看，软件设置最小为300mA，所以无法支持更加高压的充电器。
*注：充电器充电电流也可以改为300mA，500mA。
同样USB充电电流也可以是400mA。
只是这样就需要软件上作出较大的改动。
软件上设置电压区间：上图中，灰色圆形框为硬件控制部分，电流不能更改，时间没有限制。
绿色圆形框为软件可控部分，电流和时间均可以限制。
CC-CV步骤：实际的使用过程中，如果CC完成以后，直接给出一个电压进入CV模式，会出现电流下降非常快的情况。
这时的充电电流曲线几乎是直线下降，不利于锂电池的充满。
这个时候，CC-CV步骤就显得很必要了。
CC-CV可以延长CV的过程，使充电电流曲线下降的平缓，也有利于锂电池的充满。
CC-CV是一个重复的充电过程：1，当充电过程中，电池电压达到CC-CV初始点的时候，就触发。
展讯手机维修经验谈：0，10MA以下不开机或自检电流不能通过，换CPU可解决大部份问题！32.768也有引起小电流不开机，但可能性小很多。
1，20MA漏电不开机，一般写个软件能修复百分之九十的问题，再不行就重置或更换CPU或字库了。
2，40-60MA不开机直接写软件可搞定3，60MA漏电可开机，开机后关掉蓝牙功能试试，不行就把蓝牙供电断了或折掉蓝牙试试。
4，80MA不开机，一般写软件可解决大部分问题，不行换CPU就OK5，100-200MA漏电不开机，一般都是CPU烧坏或短路了，这个夹电源一分钟摸下CPU是不是发热可以很快判定了。
6，有复位电流，按开机键无任何反应的时候，从备用电源正极牵线到B+可解决问题。
7，手机不充电，一般查尾插电路，如无问题换CPU可解决。
8，手机无送话，送话音小，排除送话器的问题，查下送话电路，电压（1.8-2.2v)，如无问题直接换CPU搞定9，手机无听筒，排除听筒问题和线路问题，换CPU，如果不想换从尾插接根线出来，听筒另一端接地，大家都知道，我们装耳机听筒有两根线，一根会进入耳机模式，一根不会，我会接另一根就好！10，不读内存卡，量下接地阻值，阻值正常的话把座子加焊再清洗，（记得要加焊再洗）不行，换个三脚的控制管（这个问题少，但不排除）上述不行，换CPU 搞定11，不读SIM卡，基本都是卡供电控制管的问题或卡座，不行换CPU一试！12，无铃声，排除喇叭，基本都是放大管的问题，重置或更换一般可以解决，有少部分要通过换CPU来解决。
13，按键失灵，清洗一般可解决大部分问题，另外按键排线断或短路或触屏失灵也会引起按健失灵，或重置或更换CPU14，无显示，排除排线和显示屏，一般都是排阻电容加焊或更换CPU，另外写错软件也会白屏，如果是在外面修过的手机要注意，有可能写错软件引起白屏！15，开机定屏，可通过写软件解决大部份问题，另外定屏电流是死的，拆下显示屏看电流会变否，或屏的问题或触屏也会引起定屏！16，如果发现有些手机是软件故障写软件不进或写软件不好，可折下显示屏和按键膜再写，可成功，如不行，就是CPU和字库或主机断线的问题了！17，手机无信号，开机无搜网电流，显示无服务，恢复出厂设置排除软件问题后，一般更换CPU可解决问题，如不行再就是中频了！18，不装卡有信号，装卡没信号，中频引起的故障。

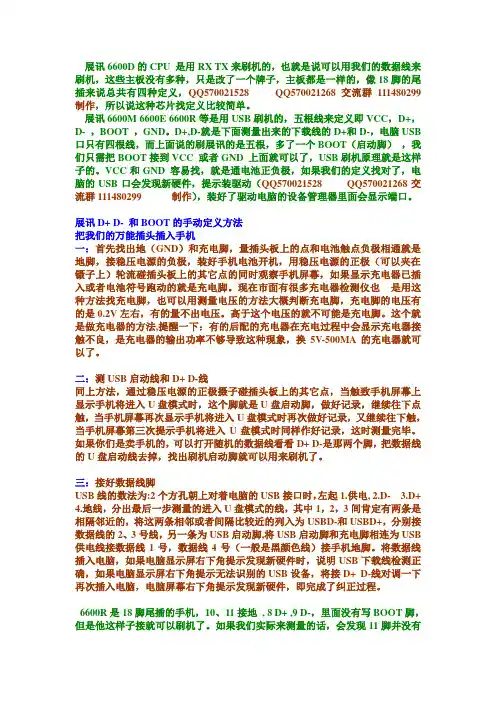

展讯6600D的CPU 是用RX TX来刷机的，也就是说可以用我们的数据线来刷机，这些主板没有多种，只是改了一个牌子，主板都是一样的，像18脚的尾插来说总共有四种定义，QQ570021528 QQ570021268交流群111480299 制作，所以说这种芯片找定义比较简单。
展讯6600M 6600E 6600R等是用USB刷机的，五根线来定义即VCC，D+，D- ，BOOT ，GND。
D+,D-就是下面测量出来的下载线的D+和D-，电脑USB 口只有四根线，而上面说的刷展讯的是五根，多了一个BOOT（启动脚），我们只需把BOOT接到VCC 或者GND 上面就可以了，USB刷机原理就是这样子的。
VCC和GND 容易找，就是通电池正负极，如果我们的定义找对了，电脑的USB口会发现新硬件，提示装驱动（QQ570021528 QQ570021268交流群111480299 制作），装好了驱动电脑的设备管理器里面会显示端口。
展讯D+ D- 和BOOT的手动定义方法把我们的万能插头插入手机一：首先找出地（GND）和充电脚，量插头板上的点和电池触点负极相通就是地脚，接稳压电源的负极，装好手机电池开机，用稳压电源的正极（可以夹在镊子上）轮流碰插头板上的其它点的同时观察手机屏幕，如果显示充电器已插入或者电池符号跑动的就是充电脚。
现在市面有很多充电器检测仪也是用这种方法找充电脚，也可以用测量电压的方法大概判断充电脚，充电脚的电压有的是0.2V左右，有的量不出电压。
高于这个电压的就不可能是充电脚。
这个就是做充电器的方法,提醒一下：有的后配的充电器在充电过程中会显示充电器接触不良，是充电器的输出功率不够导致这种现象，换5V-500MA的充电器就可以了。
二：测USB启动线和D+ D-线同上方法，通过稳压电源的正极摄子碰插头板上的其它点，当触致手机屏幕上显示手机将进入U盘模式时，这个脚就是U盘启动脚，做好记录，继续往下点触，当手机屏幕再次显示手机将进入U盘模式时再次做好记录，又继续往下触，当手机屏幕第三次提示手机将进入U盘模式时同样作好记录，这时测量完毕。
SC6600L CHARGE 模块介绍•GSM AE GROUPS pr e a d t r u mC o n f i d e n t i a lSC6600L Charger is ：•an integrated Li-ion battery charger control module.S pr e a d t r u mC o n f i d e n t i a lSC6600LCharger ’s Feature·Simple, safe linear charger · 4.5v-9.0v input voltage·Self power down for > 9.0v input ·Tolerant 15V DC input·Use external low-cost PMOS Pass Element ·External current-sense resistor·+/-1% voltage Accurate Battery regulation voltage:4.2V ·Programmable charging current: 300mA to 1000mA · 2.7v trickle Charge threshold·Charge current monitor for charge termination (Ifull/10)·Automatic input power-source detection·Optional/adjustable-programmable auto restart ·Under-voltage lockoutSelf protection for over currentS pr e a d t r u mC o n f i d e n t i a lSC6600L Charger’s StructureS p r r u m Co n f ii a l当VCHG PIN 脚的电压升到4.5V 时，便满足了Charge 的条件。
展讯公司介绍：展讯通信有限公司(“展讯”)致力于无线通信及多媒体终端的核心芯片、专用软件和参考设计平台的开发，为终端制造商及产业链其它环节提供高集成度、高稳定性、功能强大的产品和多样化的产品方案选择。
展讯成立于2001年4月，目前在美国硅谷、圣地亚哥和中国的上海、北京、深圳、天津等地设有分公司和研发中心。
展讯自成立以来，始终坚持自主技术创新，以其长期积累的无线宽带技术、信号处理技术、IC设计技术、软件开发技术和经验，为无线通信终端制造商提供全方位的技术解决方案，包括新一代的专用基带芯片、多媒体芯片、射频芯片、协议软件和软件应用平台等。
展讯的产品支持多标准的宽带无线通信，包括GSM、GPRS、EDGE、TD-SCDMA、W-CDMA、HSDPA、HSUPA以及未来的无线通讯标准。
展讯以推动中国无线通信事业为己任，秉承以人才为根本、以世界为舞台的发展观，不断培养和激发员工创造力，结合全球的优势资源，为创造世界领先的技术和产品而不断前进！展讯标清AVS/MPEG-2解码芯片SV6100应用于IPTV、有线数字电视、卫星数字电视以及地面传输数字电视的基于AVS和MPEG-2的音视频解码核芯片● SV6100是一款先进的基于AVS标准和MPEG-2标准的机顶盒解码核芯片。
主要应用于网络电视、有线数字电视、卫星数字电视和地面传输数字电视等多媒体领域。
它支持AVS标准和MPEG-2标准的标清(SD)的视频解码，同时支持多种流行的音频标准(如MPEG-1 Layer I&II, AVS等)的音频解码。
● SV6100的显著特点在于它由高性能传输处理器、视频解码器、音频解码器和一个具有缩放功能的视频后处理器等硬件模块组成。
SV6100采用DSP来实现多标准的音频解码，具有I2S模拟输出和S/PDIF数字输出。
SV6100占用外部CPU很少的资源，就能控制SV6100初始化进程和中断处理。
外部系统的CPU 可以非常方便的访问SV6100芯片内部寄存器和相关参数。
展讯平台生产测试电源使用规范版本: 1.0.12006-12-30修订历史重要声明版权声明版权所有 © 2006, 展讯通信有限公司，保留所有权利。
商标声明展讯通信有限公司和展讯通信有限公司的产品是展讯通信有限公司专有。
在提及其他公司及其产品时将使用各自公司所拥有的商标，这种使用的目的仅限于引用。
不作保证声明展讯通信有限公司不对此文档中的任何内容作任何明示或暗示的陈述或保证，而且不对特定目的的适销性及适用性或者任何间接、特殊或连带的损失承担任何责任。
保密声明本文档（包括任何附件）包含的信息是保密信息。
接收人了解其获得的本文档是保密的，除用于规定的目的外不得用于任何目的，也不得将本文档泄露给任何第三方。
目录1目的 (5)2适应电源 (6)3精密程控电源的手动设置： (7)4精密程控电源线连接规范： (9)1 目的1、防止错误设置操作引起正向超调，负向超调电压（尖脉冲电压）冲击损坏芯片；2、为了确保电池校准的精度，RF指标的精确校准。
2 适应电源AGILENT66319B/D、66321B、66309D 、66309B、66311B/D；KEITHLEY 2304、2306。
3 精密程控电源的手动设置：3.1、精密程控电源的设置步骤：1）打开电源开关；2）设置电源保护电压为 5 .5V;3）设置电源电流为 2 A；4）设置电源电压为 3.8 V;5）将连接线接至手机电池端；6）然后将精密程控电源output on/off 置于 ON状态；7）测试完毕，将精密程控电源output on/off 置于 Off状态3.2、常见错误操作和问题：1）在精密电源有电压输出情况下，直接将电源连接至手机电池端或断开手机电源：危害：上电瞬间电源会有超过3.8V的尖脉冲电压出现，部分电源尖脉冲电压会超过8v,损坏手机芯片。
在直接断开手机电源也会同样出现尖脉冲电压。
附图：使用66311B电源输出4V电压直接连到手机出现的正向超调电压。
工作原理220V 交流电经 LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经 C3 滤波后形成约 300V 的直流电压,300V 直流电压经过启动电阻 R4 为脉宽调制集成电路 IC1 的7 脚提供启动电压,IC1 的 7 脚得到启动电压后,7 脚电压高于 14V 时,集成电路开始工作,6 脚输出 PWM 脉冲,驱动电源开关管场效应管 VT1 工作在开关状态,流通过 VT1 的 S 极-D 极-R7-接地端.此时开关变压器 T1 的 8-9绕产生感应电压,经 VD6,R2 为IC1 的 7 脚提供稳定的工作电压,4 脚外接振荡阻 R10 和振荡电容 C7 决定 IC1 的振荡频率, IC2TL431为精密基准压源,IC4光耦合器 4N35配合用来稳定充电压,调整RP1510 欧半可调电位器可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光;VT1 开始工作后,变压器的次级 6-5 绕组输出的电压经快速恢复二极管 VD60 整流,C18 滤波得到稳定的电压约 53V.此电压一路经二极管 VD70该二极管起防止电池的电流倒灌给充电器的作用给电池充电,另一路经限流电阻 R38,稳压二极管 VZD1,滤波电容 C60,为比较器 IC3LM358提供 12V 工作电源,VD12 为 IC3 提供基准压,经 R25,R26,R27 分压后送到 IC3 的 2 脚和 5 脚;正常充电时,R33 上端有－的电压,此电压经 R10 加到 IC3 的 3 脚,从 1 脚输出高电平;1 脚输出的高电平信号分三路输出,第一路驱动 VT2 导通,散热风扇得开始工作,第二路经过电阻 R34 点亮双色二极管 LED2 中的红色发光二极管,第三路输入到IC3 的 6 脚,此时 7 脚输出低电平,双色发光二极管 LED2 中的绿色发光二极管熄灭,充电器进入恒流充电阶段;当电池压升到左右时,充电器进入恒压充电阶段,流逐渐减小;当充电流减小到 200MA－300MA 时,R33 上端的电压下降,IC3 的 3 脚电压低于 2 脚,1 脚输出低电平,双色发光二极管 LED2 中的红色发光二极管熄灭,三极管 VT2 截止,风扇停止运转,同时 IC3 的 7 脚输出高电平,此高电平一路经过电阻 R35 点亮双色发光二极管 LED2 中的绿色发光二极管指示电已经充满,此时并没有真正充满,实际上还得一两小时才能真正充满,另一路经 R52,VD18,R40,RP2 到达 IC2 的 1 脚,使输出电压降低,充电器进入 200MA-300MA 的涓流充电阶段浮充,改变 RP2 的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折流200－300MA;常见故障这种类型充电器的常见故障有下面几种情况：1、高压电路故障：该部分路出现问题的主要现象是指示灯不亮;通常还伴有保险丝烧断,此时应检查整流二极管 VD1-VD4 是否击穿, 电容 C3 是否炸裂或者鼓包, VT2 是否击穿, R7,R4 是否开路, 此时更换损坏的元件即可排除故障, 若经常烧 VT1,且 VT1 不烫手,则应重点检查 R1,C4,VD5 等元器件,若 VT1 烫手,则重点检查开关变压器次级路中的元器件有无短路或者漏电;若红色指示灯闪烁,则故障多数是由 R2 或者 VD6 开路,变压器 T1 线脚虚焊引起;2、低压电路故障：低压电路中最常见的故障就是电流检测电阻 R33 烧断, 此时的故障现象是红灯一直亮, 绿灯不亮, 输出电压低,电瓶始终充不进电,另外,若 RP2 接触不良或者因振动导致阻值变化充电器注明不可随车携带就是怕 RP2 因振动而改变阻值,就会导致输出电压移;若输出电压偏高,电瓶会过充,严重时会失水－发烫,最终导致充爆,若输出电压偏低,会导致电瓶欠充,缩短其寿命;。
TCXO和DCXO自适应兼容方案Sprd FAE_T1、概念：所谓tcxo和dcxo都是提供给系统时钟的晶振源，二者的主要差异在于tcxo对于AFC（自动频率控制）校准可以较好的抑制温漂，但是dcxo在这方面有欠缺，只是价格便宜，需要3500内部对其配合才能较好抑制。
2、机制：该方案使用的机制是通过nv值来完成自适应识别TCXO和DCXO工作。
3、加入该功能的版本：MOCOR_10A_880XG_W12.25、MOCOR_10A_880XG_MODEM_W12.24和MOCOR_10A_880XG_W11.45_P12，注：MOCOR_10A_880XG_W12.23、MOCOR_10A_880XG_W12.24和MOCOR_10A_880XG_MODEM_W12.23也已经加入，只是不够完善。
4、硬件原理图参考图：图1 硬件参考图如上图所示，当GPIO40 NF时表明接的是DCXO，当GPIO40 贴下拉电阻（参考样机是10k大小）时，表明接的是TCXO，再次说明一下，GPIO40可以根据客户具体需要更改为其它GPIO引脚。
5、如果可行推荐使用没有其它用处的gpio脚，目前sprd的参考方案是使用gpio40引脚，gpio40之前是作为内部Audio PA供电方式的选择，高为不使用内部LDO给内部Audio PA供电，低为使用内部LDO给内部Audio PA供电，由于sprd的参考样机都是使用内部LDO给内部Audio PA供电的方式，为了保证不需要对参考样机重新改板，因此使用gpio40来作为该功能的识别脚，在此建议客户，规划阶段使用无其它用处的gpio脚按照上面的参考原理图进行设计；6、软件版本注意事项：使用该功能，请注意查看工程mk文件中定义了RFCHIP=3500，硬件使用了sr3500的射频芯片，以及识别的gpio脚也已经定义好；7、软件的配置方法：在nv_type_4band.nvm中使用了一个nv值-NV_TCXO_DCXO_IDENTIFY，通过设置该值来配置TCXO和DXCO的识别方式以及识别流程，该值主要有如下的配置格式：A、直接设定为0x0000，指定只使用TCXO方案，而不会自动识别；B、直接设定为0xffff，指定只使用DCXO方案，而不会自动识别；C、设定为0x0001—0xfffe中的某个值，表明要通过判断gpio引脚的输入值的高低电平来自适应TCXO和DCXO，而NV_TCXO_DCXO_IDENTIFY对应的值即为gpio num，该gpio引脚硬件连接方法以及选配方法请参考上面的“4 5”；D、该参考方案所使用的函数是在init.c中的SCI_is_TCXO_DCXO，依据上面所述来代码实现，当开机出现dsp assert 350c的报错时，说明在软件方面TCXO和DCXO识别有误，需要查看软件和硬件的配置是否正确；E、Nv的修改方法，主要有两种，一种是直接通过nveditor工具来修改NV_TCXO_DCXO_IDENTIFY为需要的值，位置请见图2；另一种是直接在config_info.nv修改nv_type\NV_TCXO_DCXO_IDENTIFY=所需要的值，该值如果没有可以手工添加，如果已经存在可以手工修改，如果有类似于TCXO_DCXO_AUTO_ADAPTATION_SUPPORT宏控制，该宏无论是否未定义，都可以根据需要删除或添加，该宏只是在SPRD的参考方案中控制是否需要自适应的方法，只在config_info.nv中使用，不会影响其它模块，请见图3；F、该兼容方案各模块间的执行流程图如图4所示。
展讯通信展讯平台充电电路介绍p r e a d t r u m C o nf i de nt i alØ帮助工程师了解SC6600L 平台充电电路和充电过程；Ø帮助工程师了解锂电池充电原理；p re ad t r umCo nf i de nt i alØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i alSC6600L 芯片集成了锂电池充电管理模块，支持Adapter 充电器。
其特点如下：•简单，安全的线性充电；•外部使用一颗低成本的PMOS+二极管器件；•充电电压为：4.75V~5.25V ；•充电过程软件控制，充电电流可以通过软件和硬件调节；•有欠压锁定功能（UVLO ）；•硬件过压，过流保护；p re ad t r umCo nf i de nt iSC6600L 芯片有UVLO 功能，当电池电压低于开启电压时，芯片是不会工作的。
如下图所示：p re d t r umCo nf i de nt iØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i alSC6600L 充电电路如下图所示：SC6600LVCHGISENSEVDRVVBAT1 A 1 A +0.1uF C10.1uF C2C510uFRsense 0.36ohm C34.7uF 10V NF p re ad t r umCo nf i de nt i充电电路说明：Rsense ：充电电流系数调节。
默认0.36Ω；C1：0.1uF ，为了加快VDRV pin 上电速度；PMOS ：目前选用FAIRCHILD 公司的FDFMA2P853，该器件为MOS 管和二极管合一器件，最大支持1A 的电流通过。
注意：选择该器件时，要注意肖特基二极管反向漏电流要尽量的小p re ad t r umCo nf i de nt iSC6600L USB 充电电路如下图所示：USB 接口直接接到充电器充电电路的VCHG 上。
芯片可以通过内部GPIO 识别是USB 还是Adapter 充电，USB 充电电流默认300mA ，可以通过积存器设置。
p re ad t r umCo nf i de nt iØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i al1.电池激活电池过放保护后电压变为0V ，芯片产生0.5mA 电流对电池进行激活。
2.涓流充电VBAT 电压大于1.1V ，小于2.7V 时，充电电流为50mA 。
VBAT 电压大于2.7V ，小于UVLO 开机电压时，充电电流为300mA 。
3.恒流充电VBAT 电压大于UVLO 开机电压小于恒流-恒压（CC-CV ）点电压时，充电在恒流充电阶段。
恒流-恒压点电压（CC-CV ）可以通过设置积存器来改变，范围在3.7V~4.35V 。
Adapter 充电电流默认为400mA 。
恒流充电电流设置范围如下图所示：p re ad t r umCo nf i de nt i4.恒压充电VBAT 电压到达CC-CV 电压点后，充电会进入恒压充电阶段。
此时充电电流逐渐降低，直到电池电压达到4.2V 。
5.脉冲充电当电池电压达到4.2V 后，进入脉冲充电过程，当电池电压在无充电电流时电压达到4.2V ，充电结束。
6.RechargeRecharge 电压点可以在软件中设置。
p re ad t r umCo nf i de nt iØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i al过压保护：芯片内部集成硬件过压保护功能，超过9.2V ，关断VCHG ，停止充电。
另外，VCHG 芯片内部连接有一路adc ，可以通过软件方式检测VCHG 电压，确保充电安全。
VCHG 内部分压电阻是456K 和37.5K 分压。
如下图所示：p re ad t r umCo nf i de nt i alØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i alAC adapter 的充电器电源时p re ad t r umCo nf i de nt i充电过程判断充电器是USB 充电，电流设置为default 值（300mA ）与HOST 进行USB连接手机插入充电数据线，手机会打开VDDUSB(3.3V)Fail标准Adapter 充电,充电电流default 为（400mA)通过GPIO 检测D+,D-是否短接充电器是非标准充电器，以default 电流充电（300mA ）NOOKOK充电器软件逻辑判断图p re ad t r umCo nf i de nt iØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i al为什么是4.2v从图一可以看出：“没有最满，只有更满”；所有充电终止判断都是基于容量利用程度、充电时间、使用寿命，安全程度之间的权衡。
图一锂离子电池内部反应机理p re ad t r umCo nf i de nt i从图二中看出：充电终止电压越高，电池的寿命越短；4.2V 是这种函数关系的拐点，在4.2V 附近，1%的电压误差将会导致寿命变化1/3。
图二充电次数与充电电压关系曲线p re ad t r umCo nf i de nt i锂电池常规充电曲线在工业界现在普遍使用“同时”满足下面的条件来判断充电饱和终止，参考图三：1.电压到达4.2V/cell —便携设备；2.电压到达4.1V/cell —大功率储备电池；3.电流小于1/20 容量；4.在要求快速场合可以设定为电流〈1/10 容量；电池容量：以0.2C(电池容量)放电，计算小时数，两者相乘，就是电池真实容量充电基本原则：1.涓流充电电流小于0.2C2.恒流充电电流小于1C;3.结束电流小于1/10C;1C:指一块电池容量图三充电曲线p re ad t r umCo nf i de nt i锂电池内部保护电路图四日本精工S8241电池保护电路p re ad t r umCo nf i de nt i如图四，锂电池保护：1，过充保护。
当电芯的电压超过设定值时,保护IC 切断左边的MOSFET ，电芯电压回归到允许的电压，MOSFET 恢复导通，典型过充检测电压:4.275V+/-0.025V ,电芯电压一超过这个值,就触发过压保护。
2，过放保护。
当电芯的电压低于设定值时,由保护IC 切断右边的MOSFET ，等电芯电压回归到允许的电压时，恢复MOSFET 的导通。
3，过流保护。
当工作电流超出设定值时，保护IC 切断MOSFET 管。
等工作电流回归到允许的电压，MOSFET 恢复导通。
保护IC 判断电流流过MOSFET 而产生的压降,用这个电压除于MOSFET 的导通阻抗就可以近似得到过流保护的电流，一般在3A 以内。
4，短路。
这个功能是过流保护的扩展,当保护IC 检测出电流大于设定阈值之，立即切断回路，瞬态短路后电池的输出正负极的电压为零，而实际电芯的电压还是正常的，对电池进行充电或一个高电压就可以解除此保护。
5，温度保护，图四中没有，内部常见NTC(负温度电阻)，与电路板电路组成分压电路，通过BB-adc 采集获得充电过程中电池内部准确的温度变化，一般电池内部工作温度0-45摄氏度。
p re ad t r umCo nf i de nt i预防浪涌电流图五浪涌电流示意图当充电器瞬间插入手机主板，带来较大的浪涌电流，如图五，对手机芯片产生较大影响，严重的甚至将基带芯片充电管脚打坏，它包括电压保护和电流保护两种。
预防措施有几个：1，加esd 保护器件，给手机板提供一条优先的释放路径，包括电流和电压两种保护；2，增加大容值滤波电容，以钽电容较常见，可以较快的吸收掉多余能量。
p re ad t r umCo nf i de nt iØSC6600L 充电概述ØSC6600L 充电电路介绍ØSC6600L 充电过程介绍ØSC6600L 过压保护介绍Ø充电器检测Ø锂电池充电相关介绍ØQ&Ap re ad t r umCo nf i de nt i alQ&Ap re ad t r umCo nf i de nt i al展讯通信p r e a d t r u m C o nf i de nt i al。
