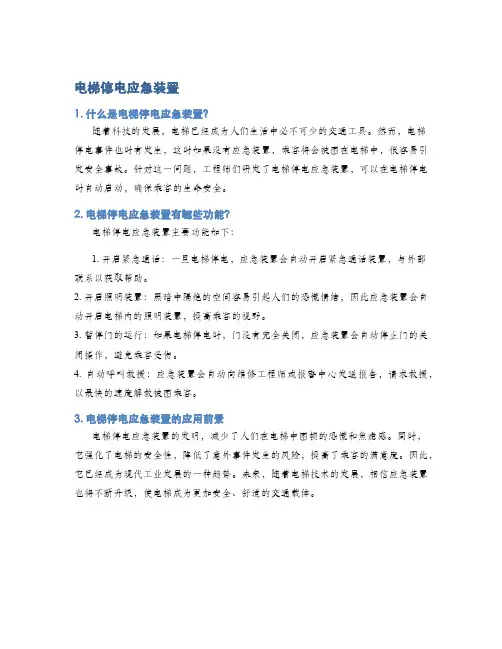

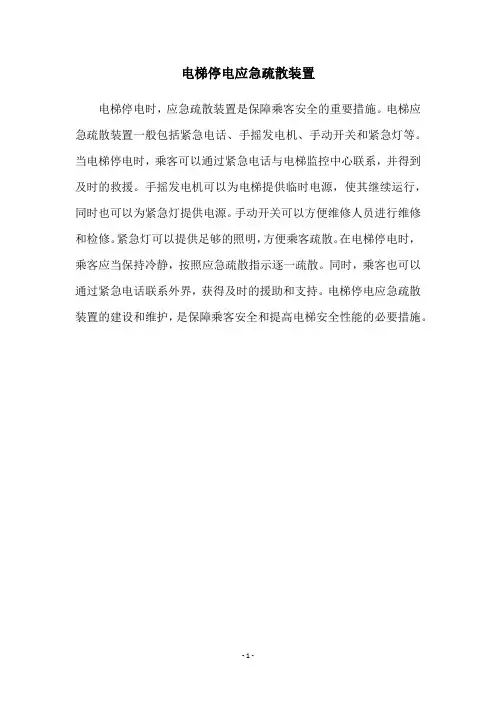

电梯停电应急装置
1. 什么是电梯停电应急装置？
随着科技的发展，电梯已经成为人们生活中必不可少的交通工具。
然而，电梯停电事件也时有发生，这时如果没有应急装置，乘客将会被困在电梯中，很容易引发安全事故。
针对这一问题，工程师们研发了电梯停电应急装置，可以在电梯停电时自动启动，确保乘客的生命安全。
2. 电梯停电应急装置有哪些功能？
电梯停电应急装置主要功能如下：
1. 开启紧急通话：一旦电梯停电，应急装置会自动开启紧急通话装置，与外部联系以获取帮助。
2. 开启照明装置：黑暗中隔绝的空间容易引起人们的恐慌情绪，因此应急装置会自动开启电梯内的照明装置，提高乘客的视野。
3. 暂停门的运行：如果电梯停电时，门没有完全关闭，应急装置会自动停止门的关闭操作，避免乘客受伤。
4. 自动呼叫救援：应急装置会自动向维修工程师或报警中心发送报告，请求救援，以最快的速度解救被困乘客。
3. 电梯停电应急装置的应用前景
电梯停电应急装置的发明，减少了人们在电梯中困顿的恐慌和焦虑感。
同时，它强化了电梯的安全性，降低了意外事件发生的风险，提高了乘客的满意度。
因此，它已经成为现代工业发展的一种趋势。
未来，随着电梯技术的发展，相信应急装置也将不断升级，使电梯成为更加安全、舒适的交通载体。

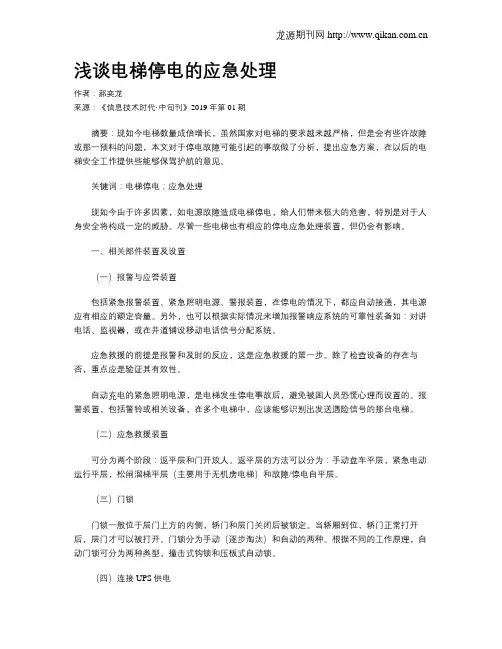

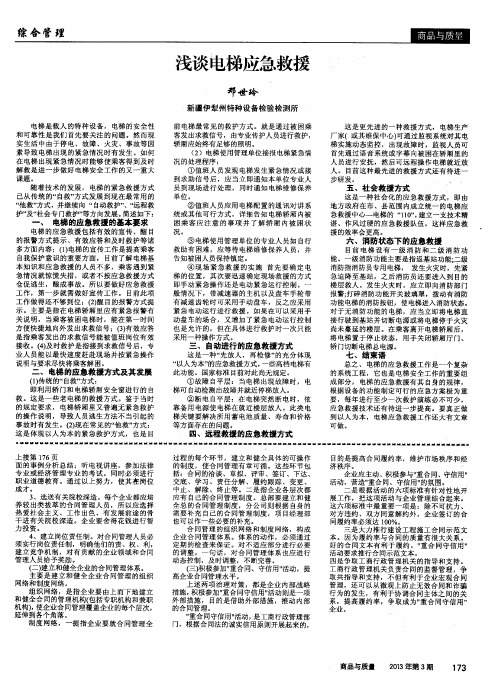

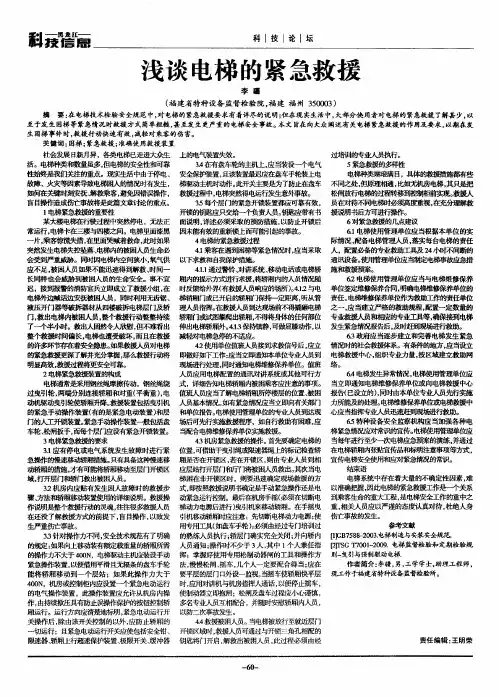

浅谈电梯停电的应急处理作者：郝奕龙来源：《信息技术时代·中旬刊》2019年第01期摘要：现如今电梯数量成倍增长，虽然国家对电梯的要求越来越严格，但是会有些许故障或那一预料的问题，本文对于停电故障可能引起的事故做了分析，提出应急方案，在以后的电梯安全工作提供些能够保驾护航的意见。
关键词：电梯停电；应急处理现如今由于许多因素，如电源故障造成电梯停电，给人们带来极大的危害，特别是对于人身安全将构成一定的威胁。
尽管一些电梯也有相应的停电应急处理装置，但仍会有影响。
一、相关部件装置及设置（一）报警与应答装置包括紧急报警装置、紧急照明电源、警报装置，在停电的情况下，都应自动接通，其电源应有相应的额定容量。
另外，也可以根据实际情况来增加报警响应系统的可靠性装备如：对讲电话、监视器，或在井道铺设移动电话信号分配系统。
应急救援的前提是报警和及时的反应，这是应急救援的第一步。
除了检查设备的存在与否，重点应是验证其有效性。
自动充电的紧急照明电源，是电梯发生停电事故后，避免被困人员恐慌心理而设置的。
报警装置，包括警铃或相关设备，在多个电梯中，应该能够识别出发送遇险信号的那台电梯。
（二）应急救援装置可分为两个阶段：返平层和门开放人。
返平层的方法可以分为：手动盘车平层，紧急电动运行平层，松闸溜梯平层（主要用于无机房电梯）和故障/停电自平层。
（三）门锁门锁一般位于层门上方的内侧，轿门和层门关闭后被锁定。
当轿厢到位，轿门正常打开后，层门才可以被打开。
门锁分为手动（逐步淘汰）和自动的两种。
根据不同的工作原理，自动门锁可分为两种类型，撞击式钩锁和压板式自动锁。
（四）连接UPS供电由一个不间断电源UPS供电的应急装置。
该装置与以往的UPS有着相同的原理，不同之处在于电功率与之相比显著加大。
当检测到电源失电时，设备自动切换到主电路，并直接提供给电梯控制柜。
该装置是具有辅助控制回路的标准UPS电源，并控制电梯低速运行到水平位置打门放人。

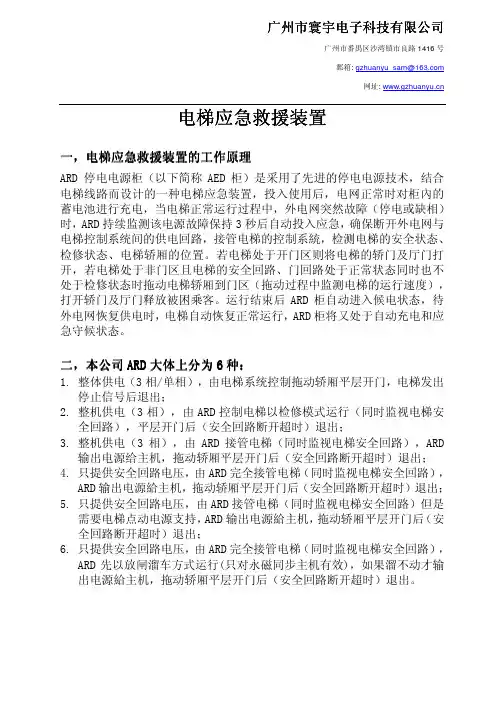

郵箱: gzhuanyu_sam@网址: 电梯应急救援装置的工作原理一，电梯应急救援装置电梯应急救援装置的工作原理ARD 停电电源柜（以下简称AED柜）是采用了先进的停电电源技术，结合电梯线路而设计的一种电梯应急装置，投入使用后，电网正常时对柜內的蓄电池进行充电，当电梯正常运行过程中，外电网突然故障（停电或缺相）时，ARD持续监测该电源故障保持3秒后自动投入应急，确保断开外电网与电梯控制系统间的供电回路，接管电梯的控制系統，检测电梯的安全状态、检修状态、电梯轿厢的位置。
若电梯处于开门区则将电梯的轿门及厅门打开，若电梯处于非门区且电梯的安全回路、门回路处于正常状态同时也不处于检修状态时拖动电梯轿厢到门区（拖动过程中监测电梯的运行速度），打开轿门及厅门释放被困乘客。
运行结束后ARD柜自动进入候电状态，待外电网恢复供电时，电梯自动恢复正常运行，ARD柜将又处于自动充电和应急守候状态。
为6种：上分为二，本公司ARD大体上分1.整体供电（3相/单相），由电梯系统控制拖动轿厢平层开门，电梯发出停止信号后退出；2.整机供电（3相），由ARD控制电梯以检修模式运行（同时监视电梯安全回路），平层开门后（安全回路断开超时）退出；3.整机供电（3相），由ARD接管电梯（同时监视电梯安全回路），ARD输出电源给主机，拖动轿厢平层开门后（安全回路断开超时）退出；4.只提供安全回路电压，由ARD完全接管电梯（同时监视电梯安全回路），ARD输出电源給主机，拖动轿厢平层开门后（安全回路断开超时）退出；5.只提供安全回路电压，由ARD接管电梯（同时监视电梯安全回路）但是需要电梯点动电源支持，ARD输出电源給主机，拖动轿厢平层开门后（安全回路断开超时）退出；6.只提供安全回路电压，由ARD完全接管电梯（同时监视电梯安全回路），ARD先以放闸溜车方式运行(只对永磁同步主机有效)，如果溜不动才输出电源給主机，拖动轿厢平层开门后（安全回路断开超时）退出。

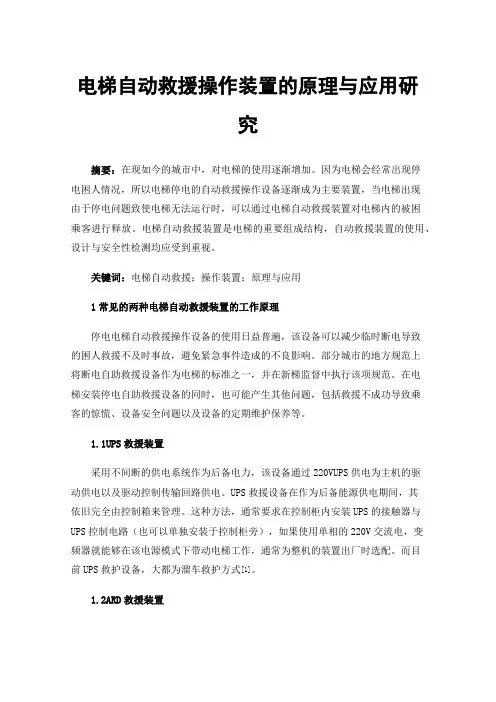

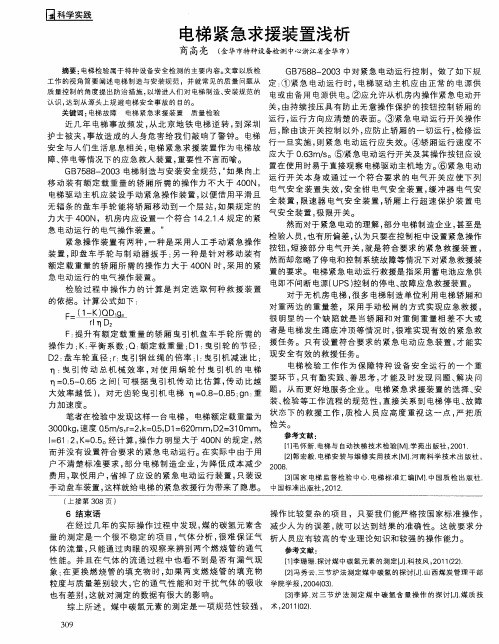

电梯自动救援操作装置的原理与应用研究摘要：在现如今的城市中，对电梯的使用逐渐增加。
因为电梯会经常出现停电困人情况，所以电梯停电的自动救援操作设备逐渐成为主要装置，当电梯出现由于停电问题致使电梯无法运行时，可以通过电梯自动救援装置对电梯内的被困乘客进行释放。
电梯自动救援装置是电梯的重要组成结构，自动救援装置的使用、设计与安全性检测均应受到重视。
关键词：电梯自动救援；操作装置；原理与应用1常见的两种电梯自动救援装置的工作原理停电电梯自动救援操作设备的使用日益普遍，该设备可以减少临时断电导致的困人救援不及时事故，避免紧急事件造成的不良影响。
部分城市的地方规范上将断电自助救援设备作为电梯的标准之一，并在新梯监督中执行该项规范。
在电梯安装停电自助救援设备的同时，也可能产生其他问题，包括救援不成功导致乘客的惊慌、设备安全问题以及设备的定期维护保养等。
1.1UPS救援装置采用不间断的供电系统作为后备电力，该设备通过220VUPS供电为主机的驱动供电以及驱动控制传输回路供电。
UPS救援设备在作为后备能源供电期间，其依旧完全由控制箱来管理。
这种方法，通常要求在控制柜内安装UPS的接触器与UPS控制电路（也可以单独安装于控制柜旁），如果使用单相的220V交流电，变频器就能够在该电源模式下带动电梯工作，通常为整机的装置出厂时选配。
而目前UPS救护设备，大都为溜车救护方式[1]。
1.2ARD救援装置该设备采用电瓶作为后备供电方式，由专用的电梯紧急救援设备为主机提供动力电源与驱动控制回路供电。
由于ARD救援设备自带控制器，可以自动检测市电的供电状况以及实现救援监控操作，所以通用性较强与适配区域广泛，当前作为首选的出厂标配以及较后期安装的电梯紧急救援设备。
因为ARD救护设备本身就自带控制器，所以不需对原有的电梯变频器做出修改，而且基本上也可以适配于绝大多数的电梯控制器。
相比于UPS救护设备来说，通用性以及功能性均有显著提升[2]。

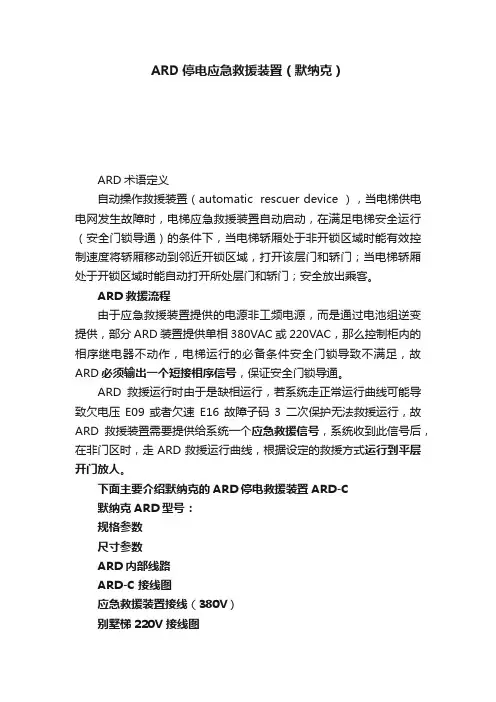

ARD停电应急救援装置（默纳克）
ARD术语定义
自动操作救援装置（automatic rescuer device ），当电梯供电电网发生故障时，电梯应急救援装置自动启动，在满足电梯安全运行（安全门锁导通）的条件下，当电梯轿厢处于非开锁区域时能有效控制速度将轿厢移动到邻近开锁区域，打开该层门和轿门；当电梯轿厢处于开锁区域时能自动打开所处层门和轿门；安全放出乘客。
ARD救援流程
由于应急救援装置提供的电源非工频电源，而是通过电池组逆变提供，部分ARD装置提供单相380VAC或220VAC，那么控制柜内的相序继电器不动作，电梯运行的必备条件安全门锁导致不满足，故ARD必须输出一个短接相序信号，保证安全门锁导通。
ARD救援运行时由于是缺相运行，若系统走正常运行曲线可能导致欠电压E09或者欠速E16故障子码3二次保护无法救援运行，故ARD救援装置需要提供给系统一个应急救援信号，系统收到此信号后，在非门区时，走ARD救援运行曲线，根据设定的救援方式运行到平层开门放人。
下面主要介绍默纳克的ARD停电救援装置ARD-C
默纳克ARD型号：
规格参数
尺寸参数
ARD内部线路
ARD-C接线图
应急救援装置接线（380V）
别墅梯220V接线图
相关参数
MCTC-ARD-C指示灯说明MCTC-ARD-C电源状态说明MCTC-ARD-C故障指示说明MCTC-ARD-C故障对策。
浅谈电梯停电应急救援装置（罗志群广东省特种设备检测院）摘要：分析两种电梯停电应急救援装置的结构原理以及检验要求，并对其性能作了对比。
关键词：停电应急救援检验要求近几年，我国用电需求增长很快，电力供不应求的矛盾日益明显，很多地区经常需要实行工业错峰用电，连商业、住宅用电也受影响，电梯停电困人时有发生。
为了避免停电时困人，越来越多的电梯上装上了停电应急救援装置。
作为电梯的一部分，停电应急救援装置的设计、使用以及安全检测应引起业内人士的重视。
本文分析了现在较常用的两类电梯停电应急救援装置的结构原理，并对其检验要求提出一些建议，以供行业共同探讨。
一、停电应急救援装置的结构原理停电应急救援装置按结构原理的不同，可分为以下两大类：(一)专用的电梯停电应急救援装置它与电梯控制柜独立，当电梯正常电源失电时，该装置将电梯的控制权全部接管过去，控制轿厢运行到最近的平层位置并开门使乘客安全撤离。
这类停电应急救援装置一般是成套的产品，整套装置安装在一个柜体内，其通用性较好，可与大部分的电梯控制柜匹配，对于电梯整梯生产企业来说，只要整套购买回来，安装在电梯控制柜旁边，处理好同控制柜的接口的接线即可，电梯生产企业的技术人员并不需要花太多的精力深入了解该装置的内部构造，而且，大部分停电应急装置的生产企业都提供安装调试服务，因此，这类产品很受中小型电梯生产企业及工程企业的欢迎，在国内使用得最早也最广泛。
现在国内有不少专业生产此类停电应急救援装置的企业，如上海稳上、顺德佳顺、番禺环宇等。
这种停电应急救援装置由控制电路及蓄电池两部分组成，其中控制电路一般由检测控制回路、充电回路、逆变回路组成。
检测控制回路负责检测电梯电源，在电源失电时启动停电应急装置，然后检测电梯的相关信号。
当检测到电梯安全回路接通（如有相序继电器，应短接），电梯检修/正常开关处于正常状态时，装置开始工作，进一步检测轿厢的位置，如果轿厢在平层位置，停电应急救援装置提供开门电源及信号，电梯开门让乘客撤离；如果轿厢不在平层位置，即启动逆变回路，将蓄电池的直流电逆变成低压低频交流电，供曳引电动机工作，电梯以低速爬行到最近层平层位置，再开门让乘客撤离。
在电梯开门再延时几秒钟后救援结束，救援装置退出工作。
系统的主拖动回路及开门控制回路如下图，图中QA为电梯的主电源开关，MD为曳引电动机，YC为变频器输出接触器，YC1为停电应急输出接触器，在控制上YC和YC1应电气联锁。
需要注意的是，这类停电应急救援装置在拖动时是开环控制的，电机的转速并没有反馈到逆变板上。
对于普通异步电机，采用这种控制是完全可以的，但对同步电机，采用开环控制显然是很难使电机按照设定的速度正常运转，因此，这类停电应急救援装置一般不能用于同步曳引机上。
有的停电应急救援装置厂家宣称自己的产品除了有停电自动救援功能外，还有故障救援功能，即一旦电梯出现故障停在层楼中间不能运行时，停电应急救援装置对故障进行检测，若符合救援的运行条件时，切断控制柜控制电源，由停电应急救援装置实施救援运行。
例如，当电梯的控制回路全部符合运行条件，但由于变频器出现故障，造成电梯停在层楼中间困人时，停电应急装置投入运行。
对于这一功能，本人并不十分赞同，如确实需要使用，在使用时应当十分谨慎，严格控制停电应急装置投入运行的条件，防止使用过程中可能发生的意外。
(二)由通用的不间断电源（UPS）控制的停电应急救援装置当电梯正常电源失电时，该装置供电给电梯控制柜（包括变频器），电梯在后备电源供电时仍全部由控制柜控制，以检修或自救速度运行到平层位置。
这是一类新型设计的停电应急装置，近年才开始在国内使用，但目前使用得仍不多，主要是因为受到变频器功能的限制，目前并不是ARD电梯救援功能说明■反应快速当电梯正常工作过程中，本装置处于监控状态,当电梯因各种原因造成电梯突然断电时，在5秒（可选，其中有5秒、15秒、25秒、40秒）内迅速投入工作。
■运行全自动化监测守侯状态和应急救援过程都在微电脑控制下自动完成，无需人为干预。
■安全可靠采用电气互锁自动反馈，电梯主电源无需串入本装置。
装置与电源间的控制转换全采用静态点隔离，确保电梯的正常工作及应急过程中的信号采集、救援过程中的安全运行；在电梯检修过程中，本装置拒绝投入工作。
解决第一类装置的对人身的危害。
■通用性强采用灵活多变的接口方案，可与各品牌不同型号的电梯配套使用。
即使您的电梯更新换代，我们也只需要进行简单的调节即可与之匹配。
按键调整功能采用先进的在线可改写存储器，存储各种需调整的参数，使调试变得简单、精确、直观、可靠。
■采用正弦波脉宽调制变频(SPWM)技术全数字量的工作模式，环境温度的变化不影响装置的性能。
三相逆变供电系统供给电梯引机之电源采用正脉宽调制方式，并使用（大功率IGBT）电力驱动模块作动力输出，使得电梯应急起动、运行、停止更加平稳舒适。
■自检功能通过自检可参阅以前的运行的各种参数及故障记忆，及时知道故障的位置，方便故障诊断和维修。
■数码总线控制12C总线是最新推出的高技术，是将应急运行状态中的各种模似量用一条总线控制，通过中央控制处理器的实时监控完成多数据的采集、检测工作，可大大提高整机性能及可靠。
■自充电免维护功能采用专门设计的涓流充放电电路，对蓄电池进行充放电，克服二次电池自放电特性，不需人为对电池进行充放电及其他保养，大大提高了电池的寿命。
■安装简单，维护简便，省时省力，在电梯运转间歇时间十几分钟即可安装完成，只需接八跟线，一看就会其他产品安装则须几小时。
■自充电免维护功能采用专门设计的涓流充放电电路，对蓄电池进行充放电，克服二次电池自放电特性，不需人为对电池进行充放电及其他保养，大大提高了电池的寿命。

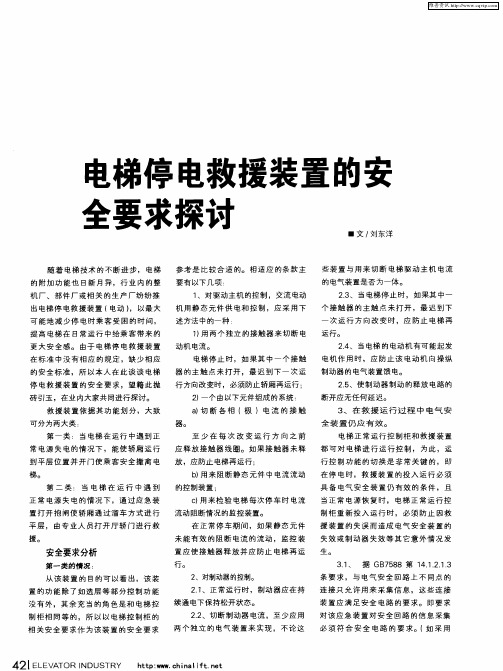

二、停电应急救援装置的检验要求由于国家电梯的相关标准及检验规程中并没有专门的关于电梯停电应急救援装置的要求，设计、安装人员没有相关的标准可以参考，而检验人员也因没有相关的检验规程，检验时的要求各不同，造成操作上的困难，有的干脆就不检该部分，致使电梯存在着安全隐患，在国内也出现过因停电应急救援装置使用不当而引起的电梯安全事故。
虽然停电应急救援装置没有专门的标准及检验规程，但其仍属于电梯控制的一部分，国标GB7588中关于控制部分的要求对其是适用的。
本人参照GB7588的相关条款，分别对以上两类停电应急装置的检验要求进分析。
(一)第一类停电应急救援装置的检验要求第一类停电应急救援装置是一套独立于电梯控制柜的装置，它在功能上除了如选层等部分控制功能没有外，其余是与控制柜基本一致的，实际上停电时它充当了控制柜的角色，所以以电梯控制柜的相关检验要求作为该装置的检验要求参考是比较合适的。
具体相关的检验要求以下几项：1.主电源开关的要求根据GB7588第13.4.1的要求：在机房中，每台电梯应单独装设一只能切断该电梯所有供电电路的主开关。
该开关不应切断下列供电电路：轿厢照明和通风；轿顶电源插座；机房和滑轮间照明；机房、滑轮间和底坑电源插座；电梯井道照明；报警装置。
按照以上的要求，电梯主电源开关应能切断停电应急救援装置的供电，这一点是设计及检验人员最容易忽略的，也最容易引起安全事故。
很多停电应急救援装置的输入电源接在主开关之后，当维修需要断开主电源开关时，停电应急救援装置自动投入工作，启动电梯，维修人员在毫无准备的情况下，很容易造成伤亡。
因此，电梯的主电源开关必须能切断包括停电应急救援装置在内的所有供电，切断主开关后，电梯应不能进行任何操作，以确保安全。
在救援装置的输出上应设置一断路开关，该开关与电梯主电源开关有机械联动，断开主电源开关时同时也切断救援装置的输出。
2.对驱动主机的控制的要求由于停电应急救援装置是采用静态元件对驱动主机供电和控制，应符合GB7588的12.7.3的要求，即交流或直流电动机采用静态原件供电，应采用下述方法中的一种：（1）用两个独立的接触器来切断电动机电流。
电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，必须防止轿厢再运行；（2）一个由以下元件组成的系统：①.切断各相（极）电流的接触器。
至少在每次改变运行方向之前应释放接触器线圈。
如果接触器未释放，应防止电梯再运行；②.用来阻断静态元件中电流流动的控制装置；③.用来检验电梯每次停车时电流流动阻断情况的监控装置。
在正常停车期间，如果静态元件未能有效的阻断电流的流动，监控装置应使接触器释放并应防止电梯再运行。
另外，对于停电应急救援装置控制驱动主机运行的主接触器，也应符合GB7588的13.2.1的规定。
实际上，以上几点的要求与控制柜的要求是完全一样的，其检验方法也一样。
3.对制动器控制的要求停电应急救援装置对制动器的控制同控制柜对制动器的控制一样，应符合GB7588的14.2.3的要求，包括以下几点：（1）正常运行时，制动器应在持续通电下保持松开状态。
（2）切断制动器电流，至少应用两个独立的电气装置来实现，不论这些装置与用来切断电梯驱动主机电流的电气装置是否为一体。
（3）当电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，应防止电梯再运行。
（4）当电梯的电动机有可能起发电机作用时，应防止该电动机向操纵制动器的电气装置馈电。
（5）使制动器制动的释放电路的断开应无任何延迟。
4.对安全回路的要求在停电应急救援运行过程中，电气安全装置仍应有效。
这是停电应急救援装置运行的基本条件。
因此，在停电应急救援装置运行时，安全回路的所有开关，包括安全装置开关、停止开关、门电气联锁开关中的任何一个断开时（相序保护继电器除外），电梯应立即停止或保持在停止状态。
另外，停电应急救援装置本身也应设置一停止开关，可以随时停止救援装置的运行。
停电应急救援装置工作时，通过转换电路将控制柜的安全回路接管过去，因此，GB7588中有关安全回路的条款对停电应急救援装置都适用，具体如下：（1）GB7588第14.1.2.4条要求，电气安全装置应直接切断向驱动主机及制动器供电的接触器或其继电接触器的供电。
（2）GB7588第14.1.1.3条要求，如果电路接地或接触金属构件而造成接地，该电路中的电气安全装置应：①.使电梯驱动主机立即停止运转，或②.在第一次正常运转停止后，防止电梯驱动主机再启动。
简单地说，就是要求停电应急救援装置的安全回路应有接地保护。
（3）据GB7588第14.1.2.1.3条要求，与电气安全回路上不同点的连接只允许用来采集信息，这些连接装置应满足安全电路的要求。
即要求停电应急救援装置对安全回路的信息采集必须符合安全电路的要求。
而安全电路应符合GB7588第13.2.2的要求，包括对继电器的动断和动合触点的要求，爬电距离和电气间隙的要求，印制电路板的要求。
