钢板桩支护设计讲解

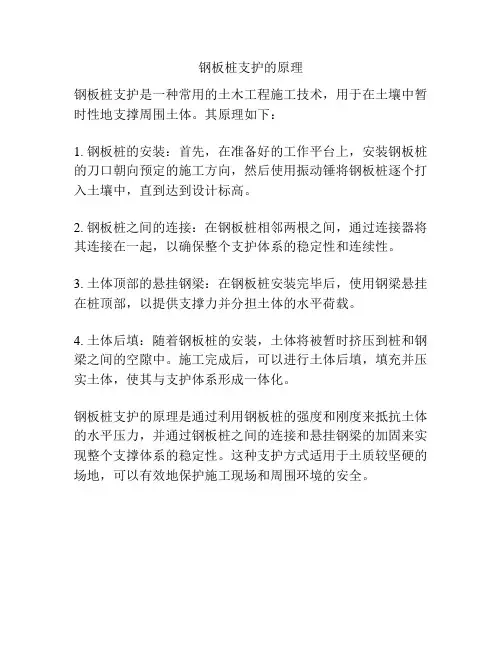

钢板桩支护的原理
钢板桩支护是一种常用的土木工程施工技术，用于在土壤中暂时性地支撑周围土体。

其原理如下：
1. 钢板桩的安装：首先，在准备好的工作平台上，安装钢板桩的刀口朝向预定的施工方向，然后使用振动锤将钢板桩逐个打入土壤中，直到达到设计标高。

2. 钢板桩之间的连接：在钢板桩相邻两根之间，通过连接器将其连接在一起，以确保整个支护体系的稳定性和连续性。

3. 土体顶部的悬挂钢梁：在钢板桩安装完毕后，使用钢梁悬挂在桩顶部，以提供支撑力并分担土体的水平荷载。

4. 土体后填：随着钢板桩的安装，土体将被暂时挤压到桩和钢梁之间的空隙中。

施工完成后，可以进行土体后填，填充并压实土体，使其与支护体系形成一体化。

钢板桩支护的原理是通过利用钢板桩的强度和刚度来抵抗土体的水平压力，并通过钢板桩之间的连接和悬挂钢梁的加固来实现整个支撑体系的稳定性。

这种支护方式适用于土质较坚硬的场地，可以有效地保护施工现场和周围环境的安全。

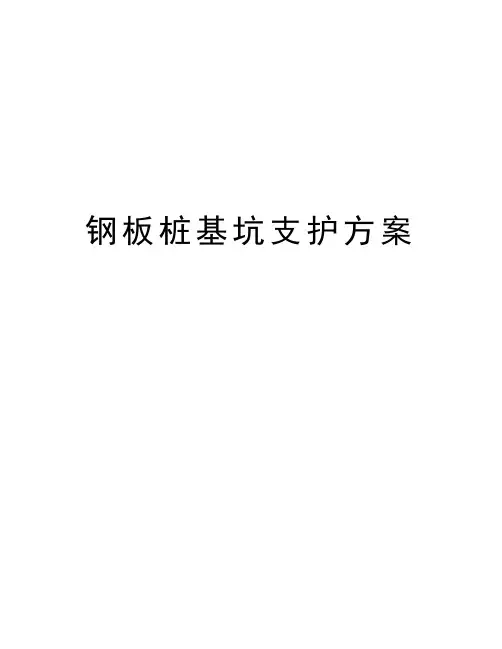

基坑钢板桩支护方案1. 引言在建筑施工过程中，特别是在大型建筑工程中，常常需要进行基坑的开挖工作。

而基坑的开挖往往会遇到土层松散、地下水位高等复杂地质条件，需要采取适当的支护措施来确保施工的顺利进行和工作场所的安全。

本文将介绍一种常用的基坑支护方案——基坑钢板桩支护方案。

该方案通过使用钢板桩作为基坑的支护结构，能够有效地增加土体的抗剪强度，提高施工的安全性和效率。

2. 方案设计2.1 基坑钢板桩的选择基坑钢板桩是一种由热轧或冷弯钢板制成的U型或Z型截面钢板。

其具有较高的强度和刚度，可以承受较大的水平荷载和垂直荷载。

在选择基坑钢板桩时，需要考虑以下几个因素：•土层条件：需要根据地质勘探结果确定土层的强度和稳定性，选择适当的钢板桩型号。

•地下水位：需要根据地下水位的高低来确定钢板桩的埋深和有效长度。

•周边建筑物：需要考虑周边建筑物的稳定性和保护措施，选择适当的钢板桩间距和埋深。

2.2 基坑钢板桩的施工基坑钢板桩的施工包括以下几个步骤：2.2.1 预制钢板桩钢板桩可以在工厂进行预制，以提高施工效率。

预制钢板桩可以根据设计需求进行切割、钻孔等加工，以便连接和安装。

2.2.2 桩身的安装首先，需要在基坑边缘挖掘出一条桩身沉井，沉井的深度应超过预计的地下水位。

然后，将钢板桩一截一截地逐个插入沉井，直至达到预定的埋深。

为了保证桩身的纵向位置和垂直度，可以使用调整桩头的方法进行调整。

2.2.3 桩头的连接桩头是连接在钢板桩顶部的构件，用于传递和分散荷载。

在桩头和钢板桩之间需要使用连接件进行连接，确保连接的牢固和密封。

2.3 基坑钢板桩的监测和维护在基坑钢板桩支护方案实施后，需要对支护结构进行监测和维护，确保其稳定性和安全性。

监测包括以下几个方面：•桩身的垂直度和纵向位置监测，可以使用水平仪、测斜仪等设备进行测量。

•周边土体的应力和变形监测，可以采用应变计、张力计等设备进行测量。

维护包括以下几个方面：•检查桩头和连接件的磨损情况，及时更换损坏的部件。

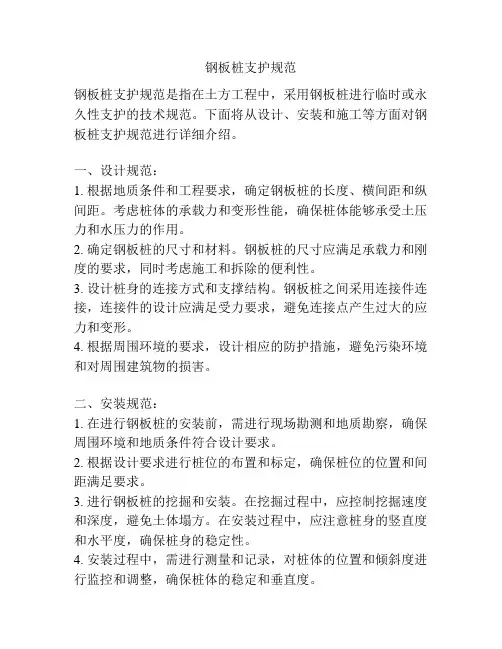

钢板桩支护规范钢板桩支护规范是指在土方工程中，采用钢板桩进行临时或永久性支护的技术规范。

下面将从设计、安装和施工等方面对钢板桩支护规范进行详细介绍。

一、设计规范：1. 根据地质条件和工程要求，确定钢板桩的长度、横间距和纵间距。

考虑桩体的承载力和变形性能，确保桩体能够承受土压力和水压力的作用。

2. 确定钢板桩的尺寸和材料。

钢板桩的尺寸应满足承载力和刚度的要求，同时考虑施工和拆除的便利性。

3. 设计桩身的连接方式和支撑结构。

钢板桩之间采用连接件连接，连接件的设计应满足受力要求，避免连接点产生过大的应力和变形。

4. 根据周围环境的要求，设计相应的防护措施，避免污染环境和对周围建筑物的损害。

二、安装规范：1. 在进行钢板桩的安装前，需进行现场勘测和地质勘察，确保周围环境和地质条件符合设计要求。

2. 根据设计要求进行桩位的布置和标定，确保桩位的位置和间距满足要求。

3. 进行钢板桩的挖掘和安装。

在挖掘过程中，应控制挖掘速度和深度，避免土体塌方。

在安装过程中，应注意桩身的竖直度和水平度，确保桩身的稳定性。

4. 安装过程中，需进行测量和记录，对桩体的位置和倾斜度进行监控和调整，确保桩体的稳定和垂直度。

三、施工规范：1. 确保施工现场的安全，配备必要的施工设备和安全措施。

2. 进行桩身连接和支撑结构的安装。

连接件的安装应符合设计要求，连接点的紧固应均匀和牢固，确保连接的稳定性。

3. 进行桩身的固定，可采用水泥、胶结土等材料对桩身进行固结，提高桩身的刚度和承载力。

4. 在挖掘和安装过程中，对发生的问题和隐患进行及时处理，并及时报告有关部门。

综上所述，钢板桩支护规范是土方工程中重要的支护措施，对设计、安装和施工等方面有着详细的规范要求，以确保钢板桩支护结构的稳定性和安全性。

在实际工程中，应严格按照规范进行操作，确保施工质量和工程安全。

钢板桩支护设计计算1 主要计算内容钢板桩支护设计中主要进行以下计算：(l）钢板桩内力计算。

(2）支撑系统内力计算。

(3）稳定性验算。

(4）变形估算。

各项计算内容又包含多个子项，下面逐个阐述其计算方法及步骤。

2 计算方法及步骤2.1 钢板桩内力计算对钢板桩进行内力分析的方法很多，设计时应根据支护的构造形式选择合适的分析方法，本文仅对等值梁法进行介绍，计算步骤如下。

(l）计算反弯点位置。

假定钢板桩上土压力为零的点为反弯点，设其位于开挖面以下y 处，则有：整理得：（1）式中，，——坑内外土层的容重加权平均值；H——基坑开挖深度；K a——主动土压力系数；K pi——放大后的被动土压力系数。

(2）按简支梁计算等值梁的最大弯矩和支点反力。

等值梁法计算简图如图1所示。

(3）计算钢板桩的最小人土深度。

由等值梁BG求算板桩的人土深度，取，则由上式求得(2)桩的最小人土深度：t0=y+x (3)如桩端为一般的土质条件，应乘以系数1.1～1.2 ，即t= （1.1～1.2）t0对于多层支点的支护体系，常采用等弯矩布置的形式以充分利用钢板桩的抗弯强度，减少支护体系的投人量。

其计算步骤为：a.根据所选钢板桩型号由以下公式确定最大悬臂长度h 。

（4）式中，f——钢板桩抗弯强度设计值；W——截面抗弯模量；、K a——同前b.根据表1确定各支撑跨度。

2.2 支撑系统内力计算多层支撑点布置见图2支撑内计算主要是分析围檩和撑杆（或拉锚）的内力，围檩为受均布荷载作用的连续梁，均布荷载的大小可按下式计算：（5）式中，q k——第k层围凛承受的荷载；H—―围檩至墙顶的距离；——相临两跨度值。

撑杆按偏心受压构件计算其内力即可，作用力为：（6）式中，——相临两支撑间距。

2.3 稳定性验算支护体系的稳定性验算是基坑工程设计计算的重要环节，主要包括整体稳定性分析、抗倾覆或踢脚稳定性分析、基底抗隆起稳定分析和抗管涌验算等。

(1）整体稳定性分析。

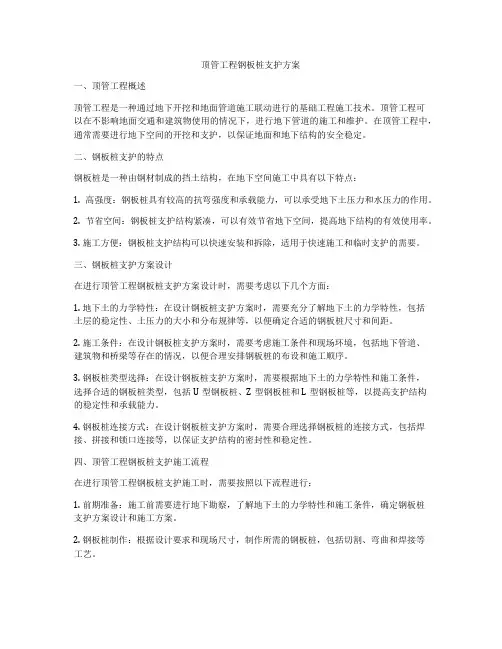

顶管工程钢板桩支护方案一、顶管工程概述顶管工程是一种通过地下开挖和地面管道施工联动进行的基础工程施工技术。

顶管工程可以在不影响地面交通和建筑物使用的情况下，进行地下管道的施工和维护。

在顶管工程中，通常需要进行地下空间的开挖和支护，以保证地面和地下结构的安全稳定。

二、钢板桩支护的特点钢板桩是一种由钢材制成的挡土结构，在地下空间施工中具有以下特点：1. 高强度：钢板桩具有较高的抗弯强度和承载能力，可以承受地下土压力和水压力的作用。

2. 节省空间：钢板桩支护结构紧凑，可以有效节省地下空间，提高地下结构的有效使用率。

3. 施工方便：钢板桩支护结构可以快速安装和拆除，适用于快速施工和临时支护的需要。

三、钢板桩支护方案设计在进行顶管工程钢板桩支护方案设计时，需要考虑以下几个方面：1. 地下土的力学特性：在设计钢板桩支护方案时，需要充分了解地下土的力学特性，包括土层的稳定性、土压力的大小和分布规律等，以便确定合适的钢板桩尺寸和间距。

2. 施工条件：在设计钢板桩支护方案时，需要考虑施工条件和现场环境，包括地下管道、建筑物和桥梁等存在的情况，以便合理安排钢板桩的布设和施工顺序。

3. 钢板桩类型选择：在设计钢板桩支护方案时，需要根据地下土的力学特性和施工条件，选择合适的钢板桩类型，包括U型钢板桩、Z型钢板桩和L型钢板桩等，以提高支护结构的稳定性和承载能力。

4. 钢板桩连接方式：在设计钢板桩支护方案时，需要合理选择钢板桩的连接方式，包括焊接、拼接和锁口连接等，以保证支护结构的密封性和稳定性。

四、顶管工程钢板桩支护施工流程在进行顶管工程钢板桩支护施工时，需要按照以下流程进行：1. 前期准备：施工前需要进行地下勘察，了解地下土的力学特性和施工条件，确定钢板桩支护方案设计和施工方案。

2. 钢板桩制作：根据设计要求和现场尺寸，制作所需的钢板桩，包括切割、弯曲和焊接等工艺。

3. 钢板桩布设：按照设计要求和施工方案，将钢板桩逐个布设到地下土中，确保布设的垂直度和水平度。

地下工程支护(钢板桩)设计及计算书
项目概述
本项目是一块地下空间的支护设计，采用钢板桩支撑结构。

钢
板桩作为一种常用的工程支撑方式，经济实用，施工方便，适用范
围广泛，在地下工程中得到越来越广泛的应用。

本计算书将对支撑
设计进行详细说明。

设计计算
1. 钢板桩长度计算
根据地下结构深度及土壤性质等因素，确定钢板桩的长度。

2. 钢板桩截面尺寸计算
根据地下工程条件，选取合适的钢板桩型号，计算其截面尺寸。

3. 钢板桩嵌入深度计算
根据地下结构的要求和设计条件，确定钢板桩的嵌入深度。

4. 钢板桩桩身稳定性设计计算
根据钢板桩截面尺寸及其嵌入深度，计算钢板桩桩身稳定性设计。

5. 钢板桩锚杆设计计算
根据地下结构及土体条件，设计合适的锚固结构以保证钢板桩
稳定。

结论
本文对地下工程中采用钢板桩进行支撑的设计进行了详细说明，包括长度、截面尺寸、嵌入深度、桩身稳定性及锚杆等方面的计算。

希望对地下工程的相关设计及施工有所帮助。

钢板桩基坑支护施工方案及方法一、钢板桩基坑支护施工方案：1.基坑信息获取：施工前需要进行基坑周边环境的勘察，了解基坑大小、深度、土层厚度、坑底水位等信息，为后续施工提供必要的依据。

2.设计方案制定：根据勘察信息，进行基坑的设计，包括桩距、桩间距、桩高、桩宽等参数的确定，以及需要设置的边距、顶部回填、护坡等细节的设计。

3.监测系统布置：在施工前，应安装自动监测系统，对基坑周边的地表沉降、桩体竖向位移、桩体水平位移等进行实时监测，及时发现问题并采取措施。

4.分段施工：根据基坑的深度，将基坑分段进行施工。

一般采用悬挂式施工，即从坑底开始，根据需要悬挂下一节钢板桩，然后依次安装，直至到达所需深度。

5.钢板桩施工：首先在基坑周边搭设边界桩或导墙桩，然后使用挖掘机或专业的钢板桩安装机安装钢板桩。

根据需要，可以选择振动安装或者定压安装的方法。

6.防漏水处理：在钢板桩安装完成后，钢板桩间的连接处需要进行密封处理，防止地下水渗入基坑，可采取灌注胶、注浆等方式进行处理。

7.边坡处理：在钢板桩基坑支护中，边坡的处理非常重要。

可以采用喷锚、锚杆、土钉等方式对边坡进行加固和稳定，确保施工过程的安全。

8.确保施工质量：为了保证基坑支护的安全可靠，需要严格控制施工质量。

施工过程中，对各个环节进行检查，确保每节钢板桩的垂直度、水平度和正常连接。

9.监测与处理：在基坑支护施工过程中，需要对地表沉降、桩体位移、边坡变形等进行实时监测。

一旦发现异常情况，及时采取相应的措施进行处理。

二、钢板桩基坑支护施工方法：1.振动安装法：首先使用振动锤将钢板桩板片定位，然后启动振动锤，振动锤沿桩体高度进行冲击，使钢板桩板片逐步进入土层中，直到设计深度。

2.定压安装法：使用定压器将钢板桩板片沿着设计桩线安装，然后使用挖掘机或其他设备将板片送入土层，直至达到设计深度。

3.导向钢管法：在每节钢板桩的两端设置导向管，保证钢板桩垂直安装。

然后使用挖掘机或其他设备将钢板桩沿导向管安装到所需深度。

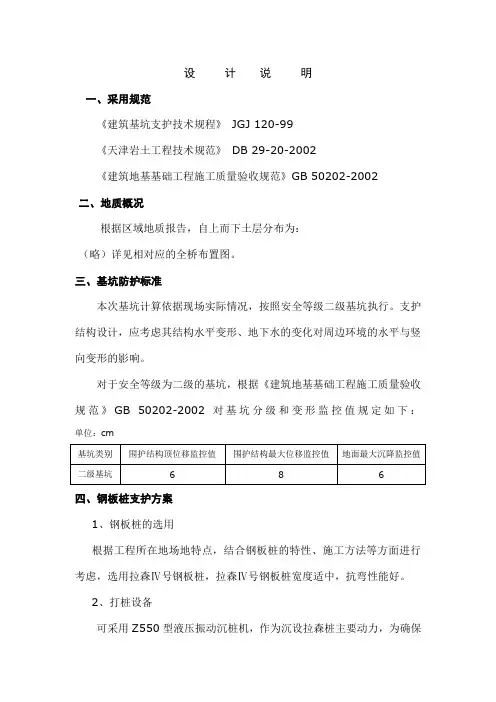

设计说明一、采用规范《建筑基坑支护技术规程》JGJ 120-99《天津岩土工程技术规范》DB 29-20-2002《建筑地基基础工程施工质量验收规范》GB 50202-2002二、地质概况根据区域地质报告，自上而下土层分布为：（略）详见相对应的全桥布置图。

三、基坑防护标准本次基坑计算依据现场实际情况，按照安全等级二级基坑执行。

支护结构设计，应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响。

对于安全等级为二级的基坑，根据《建筑地基基础工程施工质量验收规范》GB 50202-2002 对基坑分级和变形监控值规定如下：单位：cm四、钢板桩支护方案1、钢板桩的选用根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅳ号钢板桩，拉森Ⅳ号钢板桩宽度适中，抗弯性能好。

2、打桩设备可采用Z550型液压振动沉桩机，作为沉设拉森桩主要动力，为确保基坑开挖安全，并采用工字型钢实施围护加固。

3、计算拉森桩入土深度根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。

这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响。

4、钢板桩稳定性验算板桩入土深度除保证本身的稳定性外，还应保证基坑底部在施工期间不会出现隆起和管涌现象。

详见基坑支护计算单五、钢板桩施工工艺1、钢板桩施工的一般要求⑴钢板桩的设置位置要符合设计要求，便于基础施工，即在基础边缘外留有支模、拆模的余地。

⑵基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。

各周边尺寸尽量符合板桩模数。

⑶整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。

2、钢板桩施工的顺序根据施工图及高程放设沉桩定位线→实施表层土剥离→根据定位线控设沉桩导向槽→整修平整施工机械行走道路→沉设围护桩→将围护桩送至指定标高→焊接围护支撑→挖土→承台施工→填土→拔除钢板桩。

钢板桩基坑支护方案基坑钢板桩支护方案第一章支护形式钢板桩+两排预应力锚杆，设计支护深度10.0米。

第二章支护结构设计（1）围护桩（2）锚杆：（3）冠梁：第三章施工组织计划本工程采用项目经理负责制管理，由项目经理全权负责本项目的机械、材料和劳动力的组织及施工。

第二节土层锚杆施工1、钻孔沿基坑护坡周边，第一排间距1.3m，第二排间距0.65m,孔洞与土面成15°夹角。

2、压力灌浆压力灌浆为土层锚杆施工的重要工序。

作用是：⑴、形成锚固段。

将锚杆锚固在土层中；⑵、防止钢拉杆腐蚀；⑶、充填土层中的孔隙和裂缝，改善土质。

灌浆采用二次灌浆法。

第一次灌浆采用水泥砂浆。

第二次灌浆用水泥浆，在第一次灌浆的浆液初凝后进行。

第三节钢板桩施工一、钢板桩检验由于本工程为钢板桩用于基坑的临时支护，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。

外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。

检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。

原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。

二、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。

吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。

吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。

钢板桩堆放的顺序、位置、方向和平可采用焊接接长，一般用鱼尾板焊接法。

接长时避免相邻两桩接头在同一深度，接头位置应错开1M以上，且宜间隔放置打桩。

⑷、围檩、拉杆、角撑：为加强钢板桩墙的整体刚度，沿钢板桩墙全长设置围檩，围檩Array用槽钢或角钢组成，通过拉杆固定于原已打好的钢管锚杆上，拉杆由两根Φ25钢筋组成，焊接于钢管锚杆上。

为稳妥起见，在钢板桩墙五个转角上另用槽钢或角钢做角撑。

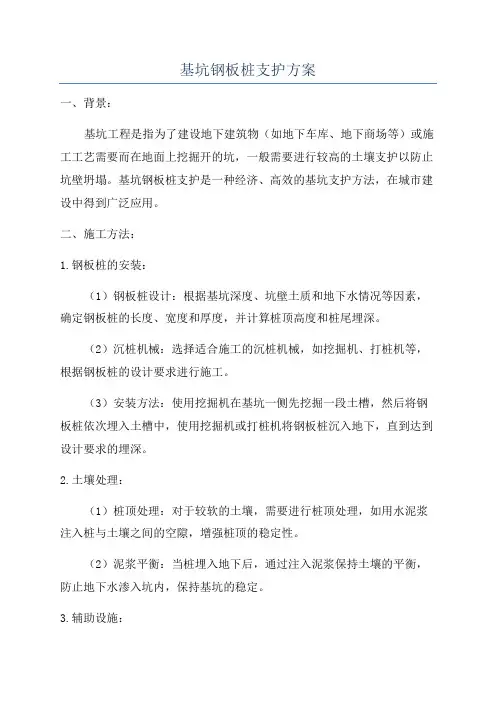

基坑钢板桩支护方案一、背景：基坑工程是指为了建设地下建筑物（如地下车库、地下商场等）或施工工艺需要而在地面上挖掘开的坑，一般需要进行较高的土壤支护以防止坑壁坍塌。

基坑钢板桩支护是一种经济、高效的基坑支护方法，在城市建设中得到广泛应用。

二、施工方法：1.钢板桩的安装：（1）钢板桩设计：根据基坑深度、坑壁土质和地下水情况等因素，确定钢板桩的长度、宽度和厚度，并计算桩顶高度和桩尾埋深。

（2）沉桩机械：选择适合施工的沉桩机械，如挖掘机、打桩机等，根据钢板桩的设计要求进行施工。

（3）安装方法：使用挖掘机在基坑一侧先挖掘一段土槽，然后将钢板桩依次埋入土槽中，使用挖掘机或打桩机将钢板桩沉入地下，直到达到设计要求的埋深。

2.土壤处理：（1）桩顶处理：对于较软的土壤，需要进行桩顶处理，如用水泥浆注入桩与土壤之间的空隙，增强桩顶的稳定性。

（2）泥浆平衡：当桩埋入地下后，通过注入泥浆保持土壤的平衡，防止地下水渗入坑内，保持基坑的稳定。

3.辅助设施：（1）支撑框架：在钢板桩沉桩过程中，需要使用支撑框架对桩进行支撑，以防止桩在施工过程中发生位移或倾斜。

（2）排水设备：钢板桩施工过程中，会产生大量的地下水，需要设置排水设备对地下水进行处理，以减少基坑内的泥浆水位和降低水压。

三、施工要求：1.施工人员：施工人员需要具备一定的专业知识和经验，熟悉钢板桩支护的施工流程和规范。

2.施工现场：施工现场应保持平整，清理杂物，确保施工的顺利进行。

3.施工质量：钢板桩的安装要垂直、水平，且稳固可靠，对桩顶进行加固处理，保证桩的整体性能满足设计要求。

4.安全措施：施工过程中需采取必要的安全措施，如设置警示标志、佩戴安全帽，确保施工人员的人身安全。

综上所述，基坑钢板桩支护方案是一种经济、高效的土壤支护方法。

但在实际施工中，还需根据具体工程情况进行详细设计和施工方案的制定，以确保施工质量和人员安全。

钢板桩基坑支护方案1. 前言在建筑施工过程中，基坑的开挖是一个重要的环节，同时也是比较危险的一环。

为了保障施工安全，需要对基坑进行支护，防止周围土体坍塌或发生滑坡等情况。

本文将介绍一种常见的基坑支护方式：钢板桩基坑支护方案。

2. 钢板桩基坑支护的优势和适用范围2.1 优势•钢板桩施工方便快捷，可以应用于不同的地质环境中•对周围环境影响小，使用钢板桩不会导致地下水位、土体物理性质等发生变化•钢板桩的承载能力强，可以满足不同建筑工程的基坑支护需求2.2 适用范围•土质及小分片岩性地层•仅适用于无高含水土层和较小规模基坑•对周围环境闻敏感既不涉及民房、公路、桥梁等建筑的基坑3. 钢板桩的选择3.1 钢板桩的类型在选择钢板桩方案时，需要考虑设计最大竖向土压力和最大横向土力，选择相应的型号。

常见型号包括：•镶嵌式钢板桩：由于双头锤击钢板桩时需要大的顶端差，因此常规的钢板桩需要施工长的锤击工序，施工效率慢，而镶嵌式钢板桩是一种可以较快沉入土壤的解决方案，一般与从或基础板相连。

•冷拔型钢板桩：冷拔型钢板桩可以用来克服含水土壤中泥、沙等颗粒物的行程，可适用于高品质钢板桩，由于局部较高强度，自身承载力较高。

克服钢板桩反复使用出现积泥、弯曲、变短及噪音等问题。

•冷拔型锻打式钢板桩：是在冷拔工艺基础上进行压制，保证强度高、毛边小的质量。

表面细表示将锻打过程推到外观上来，和水泥制品表面抛光、丙烯酸加色、印字类似。

跟早年AK、M14等压制型扣边作为同角屑技术，评估在精细化生产中的使用有发展前途3.2 钢板桩的长度在钢板桩的选择方面，长度也是需要注重的一点。

钢板桩长度需要根据基坑深度、钢板桩的型号以及地质情况等因素综合考虑。

需要注意的是，在实际施工过程中，需要留有一定长度的余量，方便后续的连接和支撑。

4. 钢板桩基坑支护的施工过程4.1 造型将基坑周边清理干净，进行必要的围护结构加固，具体形式根据不同工程需求有所不同。

为了保证支护结构的稳定，施工过程中需要进行精密测量和定位。

深基坑拉森钢板桩支护方案深基坑的拉森钢板桩支护是一种常见且有效的基坑支护方式。

拉森钢板桩由高强度钢板制成，通过沉静法或振动法将其插入土壤中，形成稳定的支撑结构，以防止土壤坍塌和基坑塌陷。

本文将探讨深基坑的拉森钢板桩支护方案，包括设计原则、施工步骤和注意事项等。

一、拉森钢板桩设计原则1.边桩间距：边桩间距应根据基坑尺寸、土层性质和设计要求确定，通常为2-3米。

边桩越近，基坑内土壤开挖量越小，但桩身应受到的水平力越大。

2.桩身长度：桩身的长度应超过设计挖掘深度，以确保稳定性和安全性。

一般情况下，桩身长度应比挖掘深度多1-2米。

3.桩身间距：桩身间距取决于土壤的稳定性和基坑的设计要求，一般为0.6-1.2米。

桩身间距越小，对土体的约束力越大，但施工难度也会增加。

4.桩身宽度：桩身宽度应根据土层的性质和基坑的水平力计算确定。

通常情况下，桩身宽度应超过土体的塑性区域。

二、拉森钢板桩支护施工步骤1.桩基准备：清理施工现场，确保钢板桩施工区域的土壤均匀平整。

2.挖掘基坑：按照设计要求进行基坑的挖掘，并严格控制挖掘深度和坑壁的坡度。

3.桩机安装：选择合适的桩机将拉森钢板桩插入土壤中，确保桩身的垂直度和平整度。

4.配齐安装：定位并安装支撑横梁、支撑竖梁和撑撑杆等配套设备，以加固和加强拉森钢板桩的支护结构。

5.桩身连接：通过嵌入式连接件将相邻的拉森钢板桩连接在一起，形成一个连续的支护结构。

6.固定和加固：通过土工布和预制混凝土填充空隙，加固和巩固拉森钢板桩支护结构。

7.持续监测：在施工过程中，应持续监测拉森钢板桩的变形和沉降情况，及时采取相应的措施以确保施工质量和安全性。

三、拉森钢板桩支护注意事项1.钢板桩的断面积和型号应根据设计要求选择，以满足土壤的支撑需求。

2.在安装拉森钢板桩时，应严格控制桩身的垂直度和平整度，防止其变形或偏移。

3.基坑的挖掘深度和坑壁的坡度应根据设计要求进行控制，以确保拉森钢板桩的稳定性。

4.桩机操作人员应具备专业的技能和经验，且熟悉施工规程和安全操作规范。

钢板桩基坑支护1. 简介钢板桩是一种用于基坑支护的重要工程材料。

它具有强度高、耐腐蚀、施工简便等优点，被广泛应用于城市建设和土木工程中。

本文将介绍钢板桩基坑支护的原理、施工方法以及其在工程中的应用。

2. 钢板桩基坑支护原理钢板桩基坑支护是指利用钢板桩作为支撑结构，将地面围护构筑物与土壤承力体连接在一起，以实现地下工程施工的安全和有效进行。

钢板桩作为支护结构的主要作用有：•抵抗土体侧压力：钢板桩埋设在土壤中，形成封闭的桩壁结构，能够有效抵抗土体对基坑的侧向压力，保证基坑的稳定性。

•承担水平荷载：钢板桩可以通过连接器件形成抗弯刚性墙体，承担来自地下水位变动、周围建筑物的水平荷载。

•保护施工现场：钢板桩作为围护结构，可以防止土壤坍塌、整治降低地下水位等问题，保护施工现场和周围环境的安全。

3. 钢板桩基坑支护施工方法钢板桩的施工包括桩的打入和回填土的处理两个主要步骤。

3.1 桩的打入钢板桩的打入是指将钢板桩以特定的间距和深度插入土体中，形成基坑的支撑结构。

该过程一般遵循以下步骤：1.确定桩位：根据设计要求和现场情况，确定钢板桩的位置和间距。

2.预处理地表：清理地表的杂物，确保施工现场整洁，方便钢板桩的打入。

3.钢板桩的安装：使用专门的打桩机械设备或手动操作，将钢板桩垂直插入土体中，直至达到设计要求的深度。

4.桩顶处理：对桩顶进行修整和对齐，保证桩帽或连接器件的安装质量。

5.检查确认：验收钢板桩的竖直度和间距是否满足要求，检查桩的安装质量。

3.2 回填土的处理钢板桩安装完毕后，需要对基坑进行回填土处理。

回填土的处理方法有以下几种：•预压法：在安装钢板桩的同时，采用预压法填土，使土体与钢板桩形成一体，提高基坑支护的整体性。

•后压法：在钢板桩安装完毕后，以段階式或同时回填土体，通过振动压实、水平回填等工艺，提高土体的密实度和稳定性。

•降水法：对于有较高地下水位的基坑，可以采取降低地下水位的方法，将地下水压力减少，有利于基坑支护工程的进行。

钢板桩支撑简介钢板桩支撑是一种常见的地下工程支护方式。

通过将钢板桩垂直插入地面形成一个连续的墙体，以提供地下工程的支撑和稳定。

钢板桩常由冷弯薄壁钢板制成，具有高强度和刚度，适用于各种土壤条件。

结构和构造钢板桩支撑系统由水平支撑构件、立柱和垂直支撑构件组成。

水平支撑构件通常由钢梁制成，负责承载和传递侧向土压力。

立柱一般由H型钢或钢管制成，用于支撑钢板桩的竖直荷载。

垂直支撑构件用于增加整个结构的刚度和稳定性。

施工步骤第一步：测量和设计在施工前，需要进行详细的测量和设计工作。

根据工程要求和土壤条件，确定钢板桩的尺寸、布置方式和深度。

第二步：预制钢板桩钢板桩可以在工厂进行预制，也可以在现场进行冷弯成形。

预制钢板桩可以提高施工效率和质量控制，减少现场加工的工作量。

第三步：开挖沟槽根据设计要求，在需要支撑的区域开挖沟槽。

沟槽的宽度和深度应符合桩的尺寸和深度要求。

第四步：安装钢板桩将预制的钢板桩或现场冷弯成形的钢板桩插入沟槽中，排列成一排。

确保钢板桩与沟槽壁接触良好并垂直于地面。

第五步：固定连接使用连接配件将钢板桩固定在一起，以形成连续的桩墙。

连接配件可以是螺栓、焊接或其他形式的连接方式。

第六步：安装水平支撑构件在钢板桩的顶部安装水平支撑构件。

水平支撑构件应与钢板桩形成刚性链接，以承受侧向土压力。

第七步：安装立柱和垂直支撑构件在钢板桩的顶部安装立柱和垂直支撑构件，以增加整个结构的刚度和稳定性。

立柱应垂直于钢板桩，并通过连接装置与水平支撑构件连接。

第八步：进行回填和压实完成钢板桩支撑结构后，进行回填和压实工作。

回填材料应根据设计要求和土壤条件进行选择，通过逐层压实来确保支撑结构的稳定性。

优点和应用优点•高强度和刚度，能够承受大的土压力；•施工速度快，适用于大面积、深度较大的地下工程；•适用于各种土壤条件。

应用•地基加固和基础支撑；•地下管道施工；•地下车库、地下室等地下空间的建设。

注意事项•在施工前应进行详细的测量和设计工作，确保钢板桩的尺寸和深度符合工程要求；•钢板桩应垂直插入地面，并与沟槽壁接触良好；•连接配件的选择和安装要符合设计要求，确保桩墙的连续性和稳定性；•回填材料的选择和压实工作要符合设计要求，确保支撑结构的稳定性。

PC钢板桩基坑支护实例详解PC工法桩工艺是近几年来悬臂兴起的一种新型围护桩工艺，在建筑工程中得到博得广泛应用。

PC工法桩工艺主要采用钢管、型钢、拉伸拉森钢板材料形式，可任意组合为围护桩，根据工程实际情况选择工法桩组合形式，主要有钢管+拉森钢板桩、钢管+型钢、型钢+拉森钢板缆线等形式。

PC工法桩具有桩身刚度非常大、施工快速、无泥浆、无噪声、场地适宜性好、止水效果好、可全部回收等显著特点，作为一种新型绿色纯粹绿色围护桩，PC工法桩具有一定推广收藏价值。

本文重点讲一下PC工法钢管+拉森钢板桩需要注意哪些质量控制。

（1）钢板桩设置的设置环上要符合设计要求，便于沟槽基础土方施工，即在基础最突出的边缘外之外留有支模、拆模的余地。

（2）基坑沟槽钢板桩的支护平面布置形状应平直整齐，尽量避免不规则的转角，支撑以便国家标准钢板桩的利用和支撑设置。

各模数周边尺寸应符合模板安装公差。

（3）整个基础开挖期间，在挖土、吊运、扎钢筋、铺设混凝土等施工作业中，严禁碰撞支撑，禁止单元格拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上所搁置重物。

按施工进度计划或现场情况组织钢板桩进场的时间，满足用户确保钢梁桩的施工满足进度要求，钢板桩支护堆放位置根据施工要求及场地情况沿的线分散堆放，避免集中堆放在一起造成二次搬运。

钢板桩位置的布局放线—挖沟槽—安装导梁—施打钢板桩—拆除导梁—清理锚杆处标高的土方—挖土—排污管、检查井施工—回填石屑、土方—拔除钢板桩。

（1）钢板桩的检验。

对钢板桩，一般有材质检验和外观检验，以便对不符合要求的钢板桩进行矫正，以减少打桩整个过程中的困难。

①外观检验：包括表面缺陷、长度、宽度、厚度、端部矩形比、平直度和锁口圆形等项内容。

②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。

除此以外钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。

每某种规格的钢板桩悬臂至少进行一个拉伸、弯曲试验：每20-50t重的钢板桩应进行两个试件试验。
