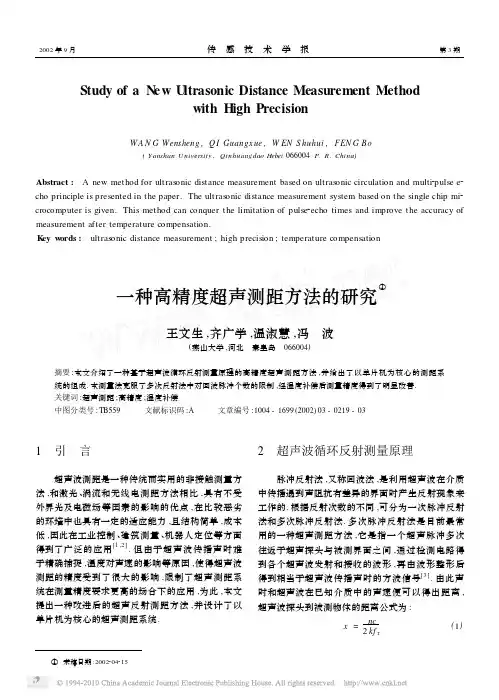

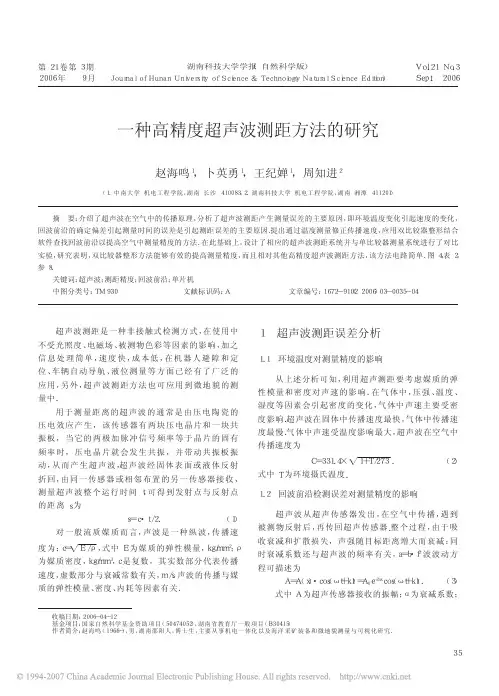

Study of a N ew U ltrasonic Distance Measurement Methodwith High PrecisionW A N G Wensheng,Q I Guangx ue,W EN S huhui,FEN G Bo(Yanshan U niversity,Qinhuangdao Hebei066004P.R.China)Abstract:　A new method for ultrasonic distance measurement based on ultrasonic circulation and multi2pulse e2 cho principle is presented in the paper.The ultrasonic distance measurement system based on the single chip mi2 crocomputer is given.This method can conquer the limitation of pulse2echo times and improve the accuracy of measurement after temperature compensation.K ey w ords:　ultrasonic distance measurement;high precision;temperature compensation一种高精度超声测距方法的研究①王文生,齐广学,温淑慧,冯　波(燕山大学,河北　秦皇岛　066004)摘要:本文介绍了一种基于超声波循环反射测量原理的高精度超声测距方法,并给出了以单片机为核心的测距系统的组成.本测量法克服了多次反射法中对回波脉冲个数的限制,经温度补偿后测量精度得到了明显改善.关键词:超声测距;高精度;温度补偿中图分类号:TB559 文献标识码:A 文章编号:1004-1699(2002)03-0219-031　引　言 超声波测距是一种传统而实用的非接触测量方法,和激光、涡流和无线电测距方法相比,具有不受外界光及电磁场等因素的影响的优点,在比较恶劣的环境中也具有一定的适应能力,且结构简单,成本低,因此在工业控制、建筑测量、机器人定位等方面得到了广泛的应用[1,2].但由于超声波传播声时难于精确捕捉,温度对声速的影响等原因,使得超声波测距的精度受到了很大的影响,限制了超声测距系统在测量精度要求更高的场合下的应用,为此,本文提出一种改进后的超声反射测距方法,并设计了以单片机为核心的超声测距系统.2　超声波循环反射测量原理 脉冲反射法,又称回波法,是利用超声波在介质中传播遇到声阻抗有差异的界面时产生反射现象来工作的.根据反射次数的不同,可分为一次脉冲反射法和多次脉冲反射法.多次脉冲反射法是目前最常用的一种超声测距方法,它是指一个超声脉冲多次往返于超声探头与被测界面之间,通过检测电路得到各个超声波发射和接收的波形,再由波形整形后得到相当于超声波传播声时的方波信号[3].由此声时和超声波在已知介质中的声速便可以得出距离,超声波探头到被测物体的距离公式为:x=nc2kf r(1)2002年9月 传　感　技　术　学　报 第3期①来稿日期:2002204215其中:x ———超声波探头到被测物体的距离;c ———超声波在介质中的传播速率;k ———反射回波个数;f r ———时标(晶振);n ———测距时间内的脉冲计数值.应用多次脉冲反射法进行测量时,由于超声波能量在传播过程中逐渐损耗,所以有效回波只有四或五个.当测量的分辨率要求在微米级时,对所需时标晶振的频率要求依旧很高,且电路调试困难,但若利用第K 个回波产生一个反馈信号,再次激发超声波发射电路使之产生一个新的用于测量的脉冲,从而实现声循环,这就是声循环多次脉冲反射法测量原理,假设反馈次数为m 则式(1)表达为x =nc 2kf ′r m(2)在分辨不变的条件下,将计数频率减至原来的1/m ,从而保证了测量精度和线路的稳定性.同时也就是说在低频时标晶振下实现高的分辨率.3　测距系统组成 按照超声波循环反射测量原理设计的测距系统如图1所示,其中k =4,m =4.系统以单片机为核心,主要由超声波收发电路、循环反射电路、温度测量电路和计数电路组成,另外还附有键盘及显示部分.图1　超声测距系统构成3.1　超声收发电路本系统是选用以水为介质而设计的,且测试距离小于15cm ,采用压电陶瓷振子制作的水浸式单探头,为了提高检测精度,选用工作频率为10MHz 的超声波换能器.最初的控制信号来自单片机,发射电路由窄脉冲触发电路后接功率放大器,并采用电磁耦合方式隔离数字电路和模拟电路,以减小两者间的相互干扰.接收电路中由于接收的回波幅值很小,不能够推动后级电路工作,采用集成电路U PC1018C 对回波信号进行放大,可以得到令人满意的4个回波.同时也必须在它和发射电路间加上电磁隔离减少干扰.3.2　循环反射电路首先,单片机给出初始脉冲经或门触发超声波发射电路,同时触发单稳触发器2,然后单稳2的反相输出给与门2用来屏蔽在发射超声的同时在接收端产生的脉冲信号,其同相输出去触发两个R 2S 触发器,此时打开与门3,关闭与门4和与门5,计数器1开始对回波脉冲进行计数,当计满3个脉冲后,计数器1触发单稳态触发器进而触发R 2S 触发器,打开与门4,使第四个回波通过,作为反馈信号经过或门再次触发超声波发射电路,从而实现了声循环反射原理的应用,计数器2用来控制循环次数,当循环四次后,通过触发R 2S 触发器来关闭与门3,打开与门5,使最后一个回波通过去触发R 2S 触发器2,其输出脉冲宽度即是总的超声波传播声时.由于超声波发射与接收之间存在电路延时,当循环次数增加时,延时是比较长的,必须在声时中除去,因此,电路中采用单稳1产生一个宽延时脉冲,用来提取发射脉冲经电路延时后在接收端产生的脉冲信号,图中R 2S 触发器1的输出脉冲宽度即为电路延时时间.3.3　温度测量和计数电路由于超声波在水中的传播速度受到水的温度和压力等因素的影响,受温度的影响尤为明显,而测距精度由超声传播时间和声速决定,所以必须对声速进行温度补偿.水中声速与温度的关系如下式:22 传　感　技　术　学　报 2002年c =1449.2+4.623t -0.054t2(3) 采用AD590作为温度传感器,其电压信号经AD 变换后给单片机,计算出实时的声速,消除温度的影响,AD590线性度良好,且是电流输出型器件,精度不随引线的长度变化.计数电路的精度主要取决于时标晶振的频率和稳定性.为了实现高精度测量,必须提高分辨率.若以声波在水中速度为1500m/s 计算,分辨率要求为1μm 时,则对时标晶振的频率要求大约为47MHz ,因此选用频率为50MHz 的恒温时标晶振,实现了对声时的高精度计数,即可以得到准确的声时.4　结　论 (1)　本文在超声波多次反射测距方法的基础上,提出声循环反射测量法,并设计了高精度测试系统,在时标晶振频率不变的情况下使分辨率提高了四倍,大大改善了测距的精度.(2)　采用AD590温度传感器设计了声速温度补偿通道,可测出实时声速并及时补偿.(3)　设计了超声发射接收延时的提取电路,改善了声时的准确性.参考文献[1]　Grmmel PM.Improve ultrasonic detection using the ana 2lytic signal magitade[J ].Ultrasonic ;1981;19(2):73～76[2]　翟国富,刘茂恺.一种实时高精度的机器人有超声波测距处理方法[J ].应用声学,1990;(1):17～24[3]　Marioli ,et al.Digital time 2of 2flight measurement for ul 2trasonic sensors [J ].IEEE Trans Instrument Means.1992;41(1):93～97作者简介王文生(19762),男,河北省人,燕山大学测试计量技术与仪器专业的硕士生.主要从事模式识别及光电检测方面的研究.122第3期 王文生,齐广学等:一种高精度超声测距方法的研究 。

超声波测距仪的使用技巧与数据处理方法超声波测距仪是一种常见的测量设备，它利用声波的特性来测量距离。

在物流、建筑、机械等领域，超声波测距仪都发挥着重要的作用。

本文将介绍超声波测距仪的使用技巧以及数据处理方法。

首先，我们来了解一下超声波测距仪的原理。

超声波测距仪通过发射一束超声波，并测量它返回的时间来计算出物体与测距仪的距离。

设备内部有一个超声波发射器和接收器，发射器将超声波发送出去并记录发送的时间，接收器接收到返回的超声波并记录接收的时间，通过计算发送和接收的时间差，就可以得到距离。

在使用超声波测距仪时，首先要选择合适的工作模式。

通常有单次测量和连续测量两种模式。

单次测量模式适用于只需要单次测量的场景，比如测量固定物体的距离。

而连续测量模式则适用于需要实时监测某个物体的距离变化的场景。

其次，要注意测距仪的放置位置。

为了获得准确的测量结果，应尽量避开干扰源和反射面。

在物体背后有积水、玻璃等反射性较强的表面时，会对测距结果产生影响。

此外，还要注意避开强光照射和强电磁场等干扰源，以免影响测量的准确性。

在实际操作中，还可以采取一些技巧来提高测量的精度和稳定性。

例如，测量前可以先对超声波测距仪进行校准，以确保测量结果的准确性。

另外，还可以通过设置测量范围、灵敏度和滤波器等参数，来适应不同环境下的测量需求。

接下来，我们来讨论一下超声波测距仪数据的处理方法。

在使用过程中，可能会遇到一些异常数据或者误差。

为了得到准确的测量结果，我们需要对数据进行处理。

首先，要注意排除异常值。

异常值可能是由于环境因素或者设备故障导致的，需要通过观察数据的分布特点和变化趋势来判断。

如果发现某个数据明显偏离其他数据，可以将其排除在外，以提高测量结果的准确性。

其次，可以采用平均值滤波的方法来处理数据。

平均值滤波是一种常用的数据处理方法，通过计算一组数据的平均值来减小数据的波动。

将连续多次测量的结果取平均值，可以有效减少小范围内的误差，提高测量结果的稳定性。

超声波测距毕业设计论文超声波测距毕业设计论文引言：在现代科技的推动下，各种测距技术得到了广泛的应用，其中超声波测距技术因其高精度、非接触等特点而备受关注。

本文将探讨超声波测距技术在毕业设计中的应用，并对其原理、方法和实验结果进行详细介绍。

一、超声波测距的原理超声波测距是利用超声波在空气中传播的特性来测量距离的一种技术。

超声波是一种频率高于人类听觉范围的声波，其传播速度与介质的密度和弹性有关。

在超声波测距中，通常使用超声波发射器发射一束超声波，经过被测物体后，超声波被接收器接收到。

通过测量超声波的传播时间，即可计算出被测物体与发射器的距离。

二、超声波测距的方法1. 时间差法时间差法是最常用的超声波测距方法之一。

该方法通过计算超声波从发射器到接收器的传播时间差来确定距离。

具体实现时，发射器发射超声波后，接收器开始计时，当接收到超声波信号后停止计时。

通过测量计时器的数值，可以得到超声波的传播时间，从而计算出距离。

2. 相位差法相位差法是另一种常用的超声波测距方法。

该方法通过测量超声波在传播过程中的相位差来确定距离。

具体实现时，发射器发射超声波信号，在接收器接收到超声波信号后，通过计算超声波信号的相位差，可以计算出距离。

三、超声波测距的应用超声波测距技术在工业、医疗、安防等领域都有广泛的应用。

1. 工业领域在工业领域，超声波测距技术可用于测量物体的距离、厚度、速度等参数。

例如，可以用于测量液体中的液位，以便控制液体的供应和排放；还可以用于测量物体的厚度，以便判断物体是否合格。

2. 医疗领域在医疗领域，超声波测距技术被广泛应用于超声诊断。

通过超声波的反射和传播时间，可以获取人体内部组织和器官的图像，从而实现对疾病的诊断和治疗。

3. 安防领域在安防领域，超声波测距技术可用于人体检测和距离测量。

例如，可以用于人体检测门的设计，以便实现对人员进出的自动控制；还可以用于测量人员与设备之间的距离，以便实现对人员的安全保护。

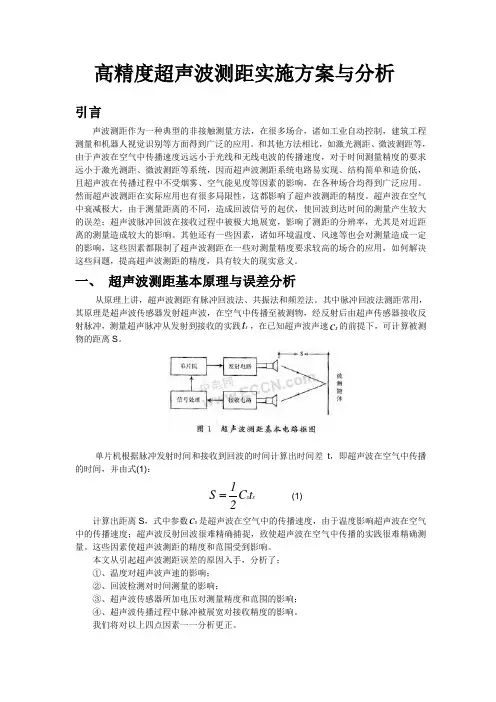

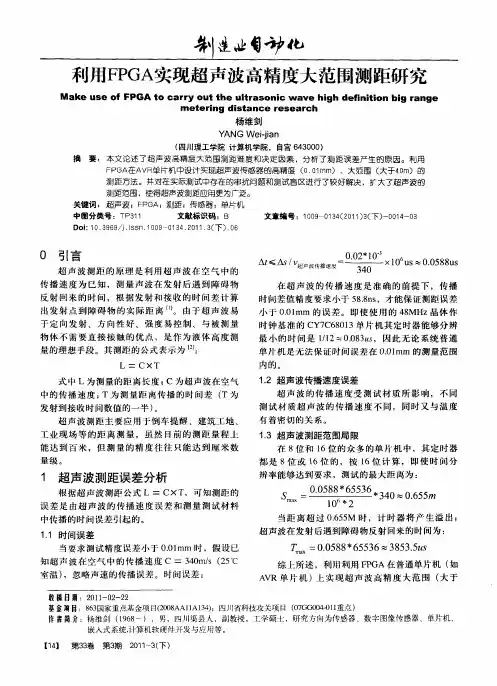

高精度超声波测距实施方案与分析引言声波测距作为一种典型的非接触测量方法，在很多场合，诸如工业自动控制，建筑工程测量和机器人视觉识别等方面得到广泛的应用。

和其他方法相比，如激光测距、微波测距等，由于声波在空气中传播速度远远小于光线和无线电波的传播速度，对于时间测量精度的要求远小于激光测距、微波测距等系统，因而超声波测距系统电路易实现、结构简单和造价低，且超声波在传播过程中不受烟雾、空气能见度等因素的影响，在各种场合均得到广泛应用。

然而超声波测距在实际应用也有很多局限性，这都影响了超声波测距的精度。

超声波在空气中衰减极大，由于测量距离的不同，造成回波信号的起伏，使回波到达时间的测量产生较大的误差；超声波脉冲回波在接收过程中被极大地展宽，影响了测距的分辨率，尤其是对近距离的测量造成较大的影响。

其他还有一些因素，诸如环境温度、风速等也会对测量造成一定的影响，这些因素都限制了超声波测距在一些对测量精度要求较高的场合的应用，如何解决这些问题，提高超声波测距的精度，具有较大的现实意义。

一、 超声波测距基本原理与误差分析从原理上讲，超声波测距有脉冲回波法、共振法和频差法。

其中脉冲回波法测距常用，其原理是超声波传感器发射超声波，在空气中传播至被测物，经反射后由超声传感器接收反射脉冲，测量超声脉冲从发射到接收的实践s t ，在已知超声波声速s c 的前提下，可计算被测物的距离S。

单片机根据脉冲发射时间和接收到回波的时间计算出时间差t ，即超声波在空气中传播的时间，并由式(1)：s s t C 21S (1) 计算出距离S ，式中参数s c 是超声波在空气中的传播速度，由于温度影响超声波在空气中的传播速度；超声波反射回波很难精确捕捉，致使超声波在空气中传播的实践很难精确测量。

这些因素使超声波测距的精度和范围受到影响。

本文从引起超声波测距误差的原因入手，分析了；①、温度对超声波声速的影响；②、回波检测对时间测量的影响；③、超声波传感器所加电压对测量精度和范围的影响；④、超声波传播过程中脉冲被展宽对接收精度的影响。

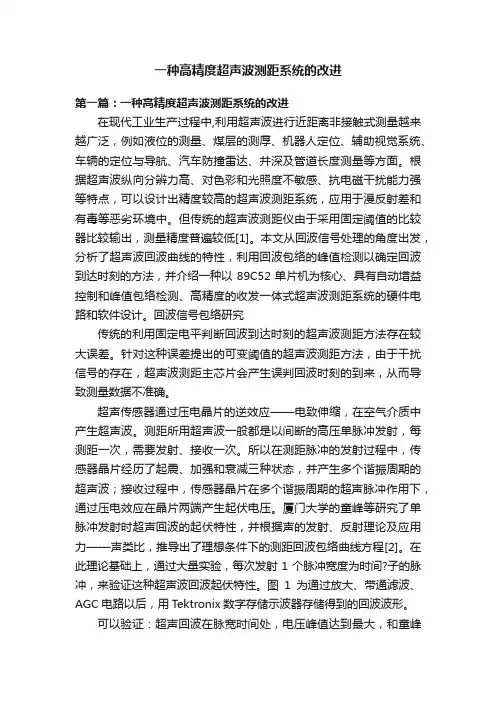

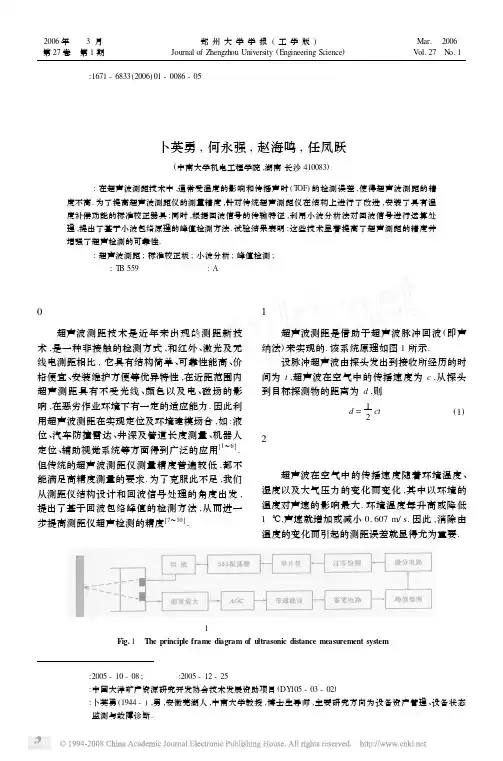

一种高精度超声波测距系统的改进第一篇：一种高精度超声波测距系统的改进在现代工业生产过程中,利用超声波进行近距离非接触式测量越来越广泛，例如液位的测量、煤层的测厚、机器人定位、辅助视觉系统、车辆的定位与导航、汽车防撞雷达、井深及管道长度测量等方面。
