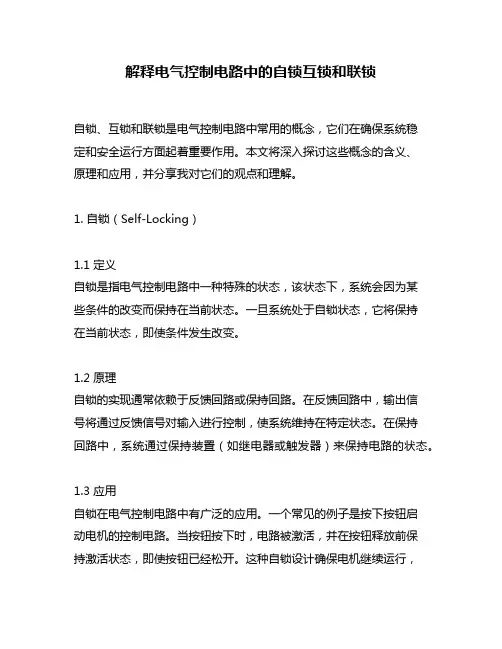

解释电气控制电路中的自锁互锁和联锁电气控制电路中的自锁、互锁和联锁是常见的控制方式，它们在保证设备安全、提高生产效率等方面起着重要作用。

下面将对这三种控制方式进行详细解释。

一、自锁自锁是指在电气控制电路中，通过某些元件的作用，在某一状态下，使得控制器不能再次改变该状态，只有通过特定的操作才能使其改变。

通俗来说，就是一旦设备处于某种状态，就会一直保持该状态，直到有人采取特定操作才能改变。

例如，在一个开关控制的灯泡电路中，当开关打开后，灯泡亮起来了。

如果我们要让灯泡保持亮着的状态，并且不能再次关闭，就可以使用自锁技术。

具体做法是在开关与灯泡之间串联一个自锁装置（如继电器），当开关打开时，继电器吸合并闭合一个维持回路（如接触器），使得继电器得以保持吸合状态。

此时即使关闭开关也不会影响灯泡的亮度。

二、互锁互锁是指在多个元件之间设置相应的限制条件，在某一条件下，只有满足特定的条件才能进行操作。

通俗来说，就是为了防止设备的误操作而设置的限制措施。

例如，在一个工业生产线上，有多个机器需要协同工作。

如果其中一个机器故障了，则必须停止整个生产线。

为了避免这种情况发生，可以采用互锁技术。

具体做法是在各个机器之间设置相应的互锁开关，只有当所有机器都处于正常状态时，才能进行操作；如果其中任何一个机器出现故障，则整个生产线会自动停止。

三、联锁联锁是指在多个电气控制电路之间设置相应的联系和限制条件，在某一条件下，只有满足特定的条件才能进行操作。

通俗来说，就是为了保证设备安全和生产效率而设置的控制方式。

例如，在一个电梯系统中，为了防止电梯超载或者在运行过程中出现故障而导致人员伤亡等事故发生，可以采用联锁技术。

具体做法是在电梯门、轿厢、重载保护装置等部位设置相应的联锁装置，在特定条件下（如超载、门未关闭等），电梯将无法启动或者自动停止。

这样可以保证电梯的安全性和运行效率。

综上所述，自锁、互锁和联锁是电气控制电路中常见的控制方式，它们在保证设备安全、提高生产效率等方面起着重要作用。

电气控制电路中自锁互锁和联锁的解释与阐述标题：电气控制电路中自锁、互锁和联锁的解释与阐述引言：电气控制电路在现代工程领域中起着至关重要的作用。

在这个领域中，自锁、互锁和联锁是常见且关键的概念。

本文将深入探讨这些概念，并解释它们在电路中的作用和实际应用。

通过本文，将帮助读者更加全面、深刻和灵活地理解自锁、互锁和联锁在电气控制电路中的重要性。

一、自锁电路：自锁电路是指一种可以在没有外部输入的情况下保持输出状态的电路。

它通过采用反馈回路来实现，其中输出信号的一部分将作为输入信号的一部分。

这种自反馈回路可以确保当输入信号关闭后，输出信号继续保持打开状态，直到另一个操作信号触发关闭。

自锁电路的主要应用之一是在控制系统中的开关控制。

例如，当我们按下一个按钮时，自锁电路可以使得继电器保持闭合状态，即使按钮不再被按下。

这种功能在许多自动化过程和机械控制中都具有重要意义。

二、互锁电路：互锁电路是指一种通过在一定条件下相互制约电路的工作状态的机制。

互锁电路通过保护设备和防止意外事件的发生，确保电气系统的安全性和稳定性。

互锁电路的实现方式有多种，其中常见的一种是通过使用互锁开关。

互锁开关是一种特殊类型的开关，它在一个位置上只允许一个电气元件接通，而在其他位置则不允许。

这种设置确保了在特定条件下，只允许某个元件处于工作状态，从而避免了错误操作和意外情况的发生。

三、联锁电路：联锁电路是一种电气电路，它通过在不同部分之间建立相关或互相依赖的联系来确保系统按照正确的顺序操作或避免错误操作。

联锁电路在许多自动化和控制系统中都是必不可少的，特别是在安全关键系统中。

联锁电路的实现利用了逻辑门、定时器和传感器等元件。

通过逻辑门的组合，可以实现多个条件的判断和联锁动作的触发。

定时器用于控制时间延迟和顺序控制。

同时，传感器也起着至关重要的作用，用来检测和监测不同的参数，以触发联锁电路的动作。

结论：电气控制电路中的自锁、互锁和联锁是确保系统安全、稳定和高效运行的重要概念。

自锁、互锁和联锁是机械和电气控制系统中常用的术语，在汽车、飞机、机床、电机和机器人等领域广泛应用，用于描述电路或机械结构的运行方式，以下是它们的定义：
1.自锁：是一种机械或电气控制机制，通过利用一个锁定机构或锁定元件，使设备或机构在某个位置或状态下保持锁定状态，即使操作人员已经松开了控制开关或释放了锁定机构。

自锁机制通常用于保持设备的位置、速度或力，以提高系统的稳定性和可靠性。

2.互锁：是一种保护机制，通过在两个或多个电路或机构之间建立相互制约的关系，以防止同时接通或同时断开。

互锁通常用于避免同时操作多个电路或机构，以避免潜在的危险或损坏设备的情况。

3.联锁：是一种保护机制，通过在多个设备或机构之间建立相互制约的关系，以确保它们在特定的条件下才能同时运行或同时操作。

联锁通常用于避免设备之间的冲突、保证安全和防止损坏设备的情况。

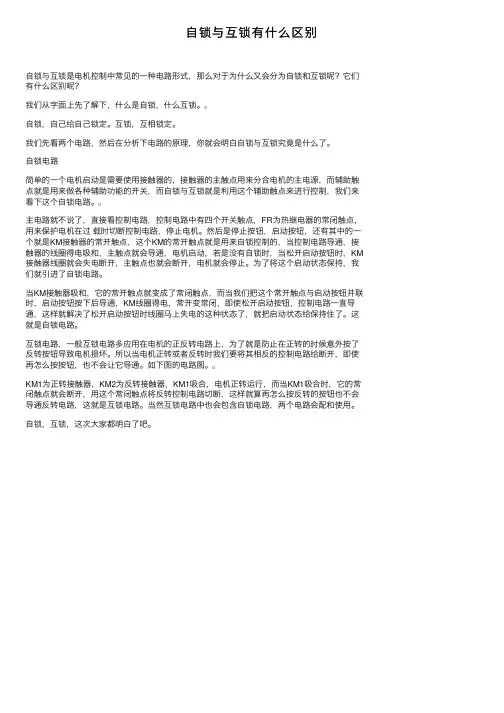

⾃锁与互锁有什么区别⾃锁与互锁是电机控制中常见的⼀种电路形式，那么对于为什么⼜会分为⾃锁和互锁呢？它们有什么区别呢？我们从字⾯上先了解下，什么是⾃锁，什么互锁。

⾃锁，⾃⼰给⾃⼰锁定。

互锁，互相锁定。

我们先看两个电路，然后在分析下电路的原理，你就会明⽩⾃锁与互锁究竟是什么了。

⾃锁电路简单的⼀个电机启动是需要使⽤接触器的，接触器的主触点⽤来分合电机的主电源，⽽辅助触点就是⽤来做各种辅助功能的开关，⽽⾃锁与互锁就是利⽤这个辅助触点来进⾏控制，我们来看下这个⾃锁电路。

主电路就不说了，直接看控制电路，控制电路中有四个开关触点，FR为热继电器的常闭触点，⽤来保护电机在过载时切断控制电路，停⽌电机。

然后是停⽌按钮，启动按钮，还有其中的⼀个就是KM接触器的常开触点，这个KM的常开触点就是⽤来⾃锁控制的，当控制电路导通，接触器的线圈得电吸和，主触点就会导通，电机启动，若是没有⾃锁时，当松开启动按钮时，KM 接触器线圈就会失电断开，主触点也就会断开，电机就会停⽌。

为了将这个启动状态保持，我们就引进了⾃锁电路。

当KM接触器吸和，它的常开触点就变成了常闭触点，⽽当我们把这个常开触点与启动按钮并联时，启动按钮按下后导通，KM线圈得电，常开变常闭，即使松开启动按钮，控制电路⼀直导通，这样就解决了松开启动按钮时线圈马上失电的这种状态了，就把启动状态给保持住了。

这就是⾃锁电路。

互锁电路，⼀般互锁电路多应⽤在电机的正反转电路上，为了就是防⽌在正转的时候意外按了反转按钮导致电机损坏。

所以当电机正转或者反转时我们要将其相反的控制电路给断开，即使再怎么按按钮，也不会让它导通。

如下图的电路图。

KM1为正转接触器，KM2为反转接触器，KM1吸合，电机正转运⾏，⽽当KM1吸合时，它的常闭触点就会断开，⽤这个常闭触点将反转控制电路切断，这样就算再怎么按反转的按钮也不会导通反转电路，这就是互锁电路。

当然互锁电路中也会包含⾃锁电路，两个电路会配和使⽤。

电气控制电路中自锁与互锁原理1.自锁原理自锁是指通过电路的反馈信号来保持电气设备处于其中一状态，并防止其在没有外部干预的情况下发生变化。

自锁原理通常是利用一个继电器和其控制电路构成。

自锁电路的基本原理是在继电器的线圈电路中设置一个并联的闭合触点，触点可以通过自身的线圈电流闭合并保持闭合状态。

当外部输入信号作用于继电器的线圈时，线圈中的电流激励，使得触点闭合，并将电源电压输入到控制电路中，同时使得线圈中的电流继续流动。

即使外部输入信号停止作用于继电器的线圈，闭合触点仍然保持闭合状态，继续提供电源电压给控制回路，使得设备保持在原有状态。

自锁原理可以应用于许多场合，比如电梯门控制、风机启停控制、压缩机开关等。

通过自锁电路的设置，可以确保设备处于运行或停止状态，并防止误操作或故障引起的变化。

2.互锁原理互锁是指为了防止两个或多个相互矛盾的操作同时发生，并通过互相关联的电路来实现。

互锁原理通常是通过接触器和其控制电路之间的信号转换与传递实现的。

互锁电路的基本原理是利用接触器中的接触点将电流沿着电路传递，从而保证互锁电路能够正确地进行工作。

当一个操作元件的接触器闭合时，将电流流动至另一个操作元件的接触器，使得其闭合。

同时，该操作元件的接触器也可以传递信号至其他操作元件的接触器，实现多个操作元件之间的互锁。

互锁原理可以应用于很多场合，如电梯上行和下行信号、发电机和电网连接开关等。

通过互锁电路的设置，可以实现对操作元件之间的相互排斥，避免冲突操作和减少误操作。

自锁和互锁原理在电气控制电路中的应用非常广泛。

例如，在工业自动化控制系统中，自锁和互锁可用于保护设备和人员的安全；在家庭用电中，也可用于防止误触发和避免设备冲突。

在电气工程中，通过合理的自锁和互锁设计，可以提高电气设备的安全性和可靠性，并降低事故发生的风险。

总结起来，自锁和互锁原理都是为了确保电气设备在工作过程中的安全可靠性。

通过自锁原理可以保持设备处于一定状态，并避免误操作和故障引起的变化；通过互锁原理可以实现相互冲突操作的排斥，并防止冲突操作和误操作。

电工中的自锁互锁联锁的概念本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。

自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。

如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。

一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。

点动开关中作启动用的选择常开触点，做停止用的选常闭触点。

主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。

控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。

I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI 的常开触点短接。

从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。

把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。

因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。

互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。

一般对象是对其他回路的控制。

联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。

“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。

原理。

引言概述：电工三把锁，即自锁、联锁和互锁，在电气工程中起着至关重要的作用。

它们是一种安全措施，用于保护工作人员和设备免受电气事故的伤害。

本文将详细讲解电工三把锁的原理、功能和应用。

正文内容：一、自锁1. 自锁的定义和作用：自锁是指在设备上安装的自锁装置能够使设备在运行或维修过程中自动停止，以确保工作人员的安全。

2. 自锁的原理：自锁装置通过电源电路或控制信号干扰，使设备处于停止状态。

常见的自锁装置有电气自锁和机械自锁两种。

3. 自锁的应用举例：自锁装置在电梯、输送带和生产线等设备中广泛应用，用于保护工作人员免受设备运行时的伤害。

二、联锁1. 联锁的定义和作用：联锁是指通过逻辑或物理连接多个设备，使它们按照事先规定的顺序或条件进行操作，以确保工作安全和系统的正常运行。

2. 联锁的原理：联锁装置通过逻辑电路或物理装置实现设备间的相互制约和顺序操作。

常见的联锁方式包括电气联锁、机械联锁和液压联锁等。

3. 联锁的应用举例：联锁装置在化工厂、发电厂和石油炼制厂等复杂的工业系统中广泛应用，用于确保设备和工艺流程的正常运行。

三、互锁1. 互锁的定义和作用：互锁是指通过两个或多个互相制约的装置，使设备在特定条件下只能单向运行或关闭，以确保工作人员的安全。

2. 互锁的原理：互锁装置通过逻辑电路或物理配置实现设备之间的互相制约，一方开启时另一方关闭，以防止不安全操作。

常见的互锁方式有电气互锁、机械互锁和气动互锁等。

3. 互锁的应用举例：互锁装置在机床、工厂门禁和高压开关设备等场景中广泛应用，用于防止不安全操作和事故的发生。

四、自锁、联锁和互锁的比较与选择1. 自锁、联锁和互锁的比较：自锁、联锁和互锁都是保护工作人员和设备安全的重要手段，但其原理、适用范围和操作方式各不相同。

比较它们的优缺点，有助于选择合适的锁定方式。

2. 根据应用场景选择锁定方式：选择自锁、联锁或互锁需要根据实际工作场景和设备需求进行综合考量。

例如，对于需要停机维修的设备，应选择自锁装置；对于需要严格控制工艺流程的系统，应选择联锁装置；对于需要确保设备安全运行的场所，应选择互锁装置。

电气控制回路中自锁和互锁原理1.自锁原理：自锁原理是指一种在电气控制回路中，当其中一条件满足时，可以将控制电路锁定在一个状态，直到外部条件改变为止。

其目的是为了保证设备的安全和避免误操作。

常见的自锁原理有以下几种：(1)电磁原理：通过电磁继电器的吸合和释放来实现自锁。

在电磁继电器控制回路中，当控制电压加到电磁继电器线圈上，继电器吸合，将自身的触点切换到闭合状态，以保持继电器的吸合。

此时，即使控制电压不再作用于线圈上，继电器仍然保持吸合状态，直到外部的复位信号作用于继电器的复位线圈，使继电器释放。

(2)延时原理：通过延时元件（如计时继电器、PLC等）的作用，使得触点保持在一定的状态下一段时间。

这样可以实现一系列的自锁操作，以满足设备的要求。

(3)机械原理：通过其中一种机械结构实现自锁。

例如，采用螺杆、螺母结构，通过螺杆的旋转运动来实现松紧程度的自锁。

(4)逻辑原理：通过引入逻辑电路，利用与门、或门等逻辑元件的逻辑关系，使得电路在满足其中一条件时能够锁定在一个状态。

2.互锁原理：互锁原理是指一种在电气控制回路中，当其中一条件满足时，可以避免同时发生两个或多个动作，从而保证设备的安全和稳定运行。

常见的互锁原理有以下几种：(1)机械互锁：通过在机械结构中设置互斥的动作部件，使其在同一时间只能有一个动作部件起作用，从而避免同时发生多个动作。

(2)电磁互锁：通过电磁继电器的互锁电路来实现。

互锁电路可以将一些继电器的线圈与其他继电器的触点互锁在一起，使得同时吸合的触点只有一个。

这样，在一个线圈被激活的情况下，其他的线圈将不能被激活，从而实现互锁。

(3)逻辑互锁：通过引入逻辑电路，利用与门、或门等逻辑元件的互锁逻辑关系，使得电路在满足其中一条件时能够互锁。

(4)光电互锁：通过利用光电元件（如光电开关、光电传感器等）的互锁功能来实现互锁。

光电互锁通过检测光电信号的存在与否来确定设备的状态，从而避免同时发生多个动作。

解释电气控制电路中的自锁、互锁和联锁自锁、互锁和联锁的基本概念在电气控制电路中，自锁、互锁和联锁是指一种通过特定的电路设计来实现对电器设备或系统的控制与保护的机制。

它们是工业自动化控制中常用的技术手段，能够确保电器设备的正常运行，并防止操作人员或其他外界条件对设备造成损害或危险。

•自锁：是指一种通过自身状态变化来控制自己的开启或关闭的机制。

当电器设备处于某种特定的状态时，通过电气控制电路可以使其保持在该状态，即使控制信号消失也能继续保持该状态，直到另一个信号的输入才能改变设备的状态。

•互锁：是指通过相互之间的制约关系来控制各个电器设备的工作状态，确保它们不能同时处于某种特定的状态。

当一个设备处于一种特定的状态时，其他设备将被禁止进入相同或相冲突的状态，以避免设备之间的干扰和冲突。

•联锁：是指通过不同设备之间的逻辑关系来实现控制和保护的机制。

联锁通常涉及多个设备之间的信息传递和相互配合，使得整个系统能够协调工作，保证安全和高效的运行，避免危险和故障的发生。

自锁电路的工作原理和应用场景自锁是一种常见的电气控制电路技术，在许多电器设备和系统中被广泛应用。

自锁电路的工作原理基于其特定的电路设计，通过将控制信号与设备的状态进行关联，实现设备状态的自动保持。

以下是一些自锁电路的常见应用场景：1.电磁继电器的自锁：通常在需要长时间保持电器设备状态的应用中使用。

在控制电路中，当控制信号触发继电器后，通过将继电器的触点接通至继电器的励磁回路，实现继电器的自锁状态。

只有当另一个信号输入时，才能改变继电器的状态。

2.独立按键开关的自锁：常见于控制电路中需要手动控制设备状态的场景，如电气控制箱等。

通过在按键开关的回路中添加一个自锁电路，一次按下按键可以控制设备的开启或关闭，并自动保持该状态，直到再次按下按键才能改变设备状态。

3.电动机自锁：适用于需要长时间连续运行电动机的场景。

通过自锁电路将电动机的控制信号与电动机的状态进行关联，实现电动机运行状态的自动保持。

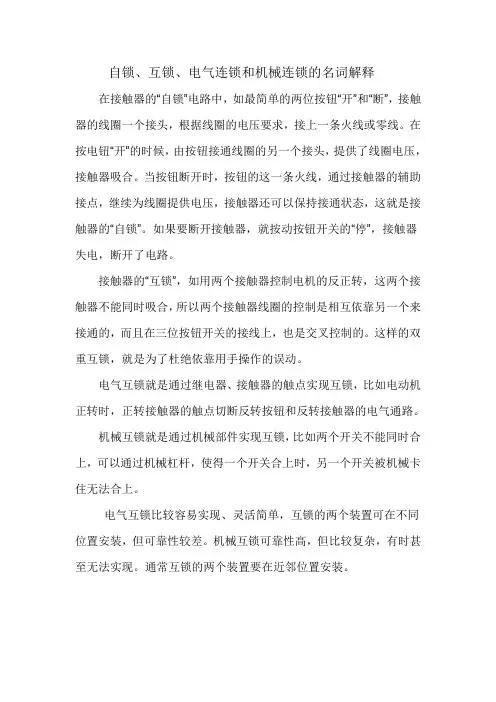

自锁、互锁、电气连锁和机械连锁的名词解释
在接触器的“自锁”电路中，如最简单的两位按钮“开”和“断”，接触器的线圈一个接头，根据线圈的电压要求，接上一条火线或零线。

在按电钮“开”的时候，由按钮接通线圈的另一个接头，提供了线圈电压，接触器吸合。

当按钮断开时，按钮的这一条火线，通过接触器的辅助接点，继续为线圈提供电压，接触器还可以保持接通状态，这就是接触器的“自锁”。

如果要断开接触器，就按动按钮开关的“停”，接触器失电，断开了电路。

接触器的“互锁”，如用两个接触器控制电机的反正转，这两个接触器不能同时吸合，所以两个接触器线圈的控制是相互依靠另一个来接通的，而且在三位按钮开关的接线上，也是交叉控制的。

这样的双重互锁，就是为了杜绝依靠用手操作的误动。

电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。

机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。

电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。

机械互锁可靠性高，但比较复杂，有时甚至无法实现。

通常互锁的两个装置要在近邻位置安装。
