井下电动潜油螺杆泵用行星减速器设计

井下电动潜油螺杆泵用行星减速器设计摘要：电动潜油螺杆泵对油井适应性强，适用于稠油井、含砂井、高含气井，然而电动潜油螺杆泵转速较低，电泵转速高，需要设计减速装置以实现降速增扭的目的。

根据现使用电动潜油螺杆泵的系列参数，设计行星齿轮减速器。

在选定减速方案后，设计减速器各个零部件。

在满足强度的前提下，确定零件尺寸绘制出减速器三维图。

最后使用ANSYS软件对减速器主要零件进行有限元分析，验证设计合理性。

关键词：电动潜油泵减速器三维绘制有限元分析一、引言电动潜油螺杆泵是一种新型机械采油系统，其创新点在于结合了螺杆泵和电潜泵的优点，不需使用抽油杆，消除了因杆管磨损或脱螺纹、断杆等带来的损失；提高泵下深和排量；节能效果明显，系统效率比较高[1，2]。

然而螺杆泵最佳旋转速速一般在100～500r/min左右，需要降低输入转速[3]，但由于受井下空间的限制，不能使用类似地面驱动的减速箱。

所以设计适合电动潜油螺杆泵用的减速器，将系统中的螺杆泵转速降低至需要的工作转速，并使输出扭矩提高到螺杆泵需要的工作扭矩，对斜井、稠油、含砂、含气油井的开采具有十分重要的意义[4]。

二、行星减速器方案设计1.行星减速器的选型及其原理一般的轴向减速传动有单螺杆减速器、定轴轮系、少差齿行星轮系和2K-H 类NGW型行星轮系。

由于井下作业对减速器的尺寸要求较为苛刻，潜油泵功率较高，输入转速一般在3000r/min左右[5，6]，设计受井下径向尺寸限制，减速器最大径向尺寸应小于油管直径，同时下泵深度1500m左右井下高温、高压。

综合考虑以上情况选2K-H类NGW型行星齿轮减速器。

使用每排3个行星轮3排共9个与太阳轮相啮合，在分担载荷的同时减小径向尺寸，能满足设计强度的要求。

其原理如图1所示图1 行星减速器原理图行星轮系传动比为：（2-1）2.行星减速器的基本参数设计[7]表1 减速器设计初始条件在潜油泵工作时，由伯努利方程：（2-2）（2-3）电潜泵的有效功率：（2-4）（2-5）（2-6）按照需用剪切应力估算输出轴直径大小，受扭矩T的实心圆轴，其剪切应力（2-7）考虑安全系数以及其他零部件的大小，初定。

电潜泵的详细介绍

24
一、电潜泵系统概述
25
二、井下多级离心泵工作特性
井下多级离心泵由许多单级离心泵串联组成，单级离心泵由装在泵轴上的旋转叶轮和固定在泵壳上的导轮组成。
工作原理叶轮旋转后离心力的作用使叶轮流道中的液体增压和加速，从叶轮流道出口排出，叶轮旋转机械能转变为流体的压能和动能。流体进入导轮，将一部分动能转变成静压，流体进入下一级叶轮，重复这一过程直到最后一级叶轮。
电缆头是电机和电缆连接的特殊部件，其质量好坏直接关系到电机的运行寿命，要求较高的电气和机械性能。从性能和结构分为两种：缠绕式和插入式。
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的回压，使得泵在启动后能很快在额定点工作；防止停泵以上流体回落引起机组反转脱扣；便于生产管柱验封。一般安装在泵出口 1－2跟油管处，采用标准油管扣于上下油管连接。
、离心泵特性的理论分析
在稳定流动状态下，单位时间内流体流入和流出叶轮的动量矩变化等于作用在流体上的外力矩。
H ? ?c2? R2 cos ? 2 ? c1? R1 cos ? 1 ? g
泵产生的有效压头与流体密度无关
28
二、井下多级离心泵工作特性
、影响离心泵实际压头的因素
叶轮的实际叶片数目有限
叶轮流道中形成相对环流，叶轮出口处的绝对速度 ? ，吸入口处的绝对速度 ? ，叶轮实际压头低于理论压头。
7
一、电潜泵系统概述
内外腔压力，容纳电机升温时膨胀的电机油和补充电机冷却时电机油的收缩和损耗的电机油；通过其内的止推轴承承担泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡轴向力；起连接作用，连接电机轴与泵 /分离器轴，连接电机壳体与泵 /为离器壳体。

悬吊式电潜螺杆泵的研制与应用

｛基金项目：国家科技型中小企业技术创新基金 “ 吊式电潜螺杆泵机组” （７２２１００１； “ 吊式电动潜油螺杆泵 ” 已获国家悬０Ｃ６１２０９）悬实用新型专利，专利号为ｚ８２０１６７Ｌ９４６．；发明专利名称 “ 吊式电潜螺杆泵的导流、导电系统”，申请号为２０１０３９．悬０６０１２７０；“ Ｃ ” 国ＰＴ
（．中海石油（１中国）有限公司天津分公司２．天津市雷达电泵技术开发有限公司）
摘要针对电潜泵、单螺杆泵和电潜螺杆泵在开发高粘稠、高含砂类油井中各存在着不同的缺陷，开发了一种悬吊式电潜螺杆泵。该泵与传统的电潜泵、电潜螺杆泵等潜没式电泵的结构不同，它是将泵悬吊于原动机组之下。由于原动机组位于油管与泵之间，运行时泵举升的井液必须途经原动机组才能到达油管。特将电动机、减速器、保护器等原动机组部件置于导流套内，并使导流套内周面与电动机等各部件的外周面间形成环形空间，从而解决了井液导流问题。现场应用表明，该悬吊式电潜螺杆泵在低产量（ＯＩ／） ≤３ｄ、高含砂油井的适用性和节能方面表现尤为突ｎ出，机组运行稳定，启动性能好，各项指标都优于常规电潜螺杆泵。关键词悬吊式电潜螺杆泵结构特点粘稠油高含砂油井
际申请号为ＰＴＣ２０／０４Ｉ，Ｃ／Ｎ０６２０ｌ

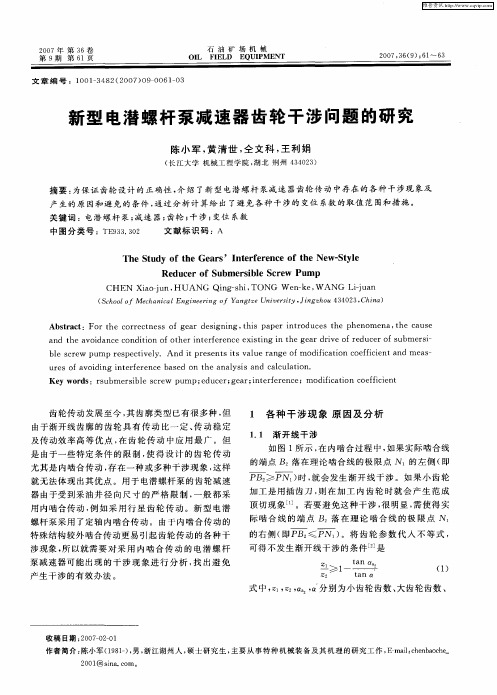

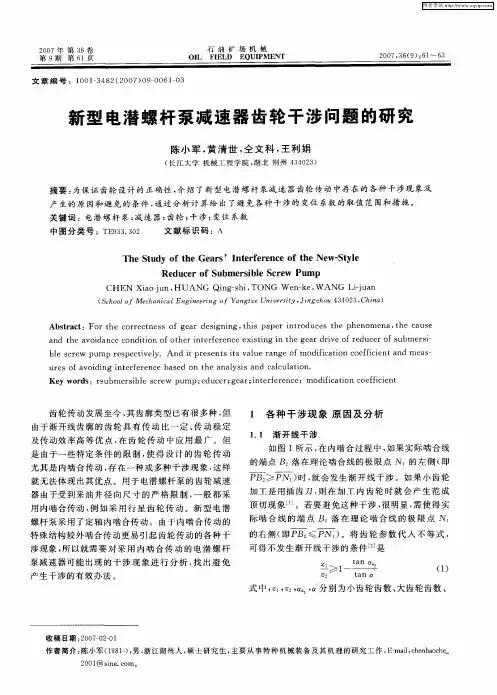

新型电潜螺杆泵减速器齿轮干涉问题的研究

齿轮传动发展至今，其齿廓类型已有很多种，但
１各种干涉现象原因及分析
１１渐开线干涉．
由于渐开线齿廓的齿轮具有传动比一定、动稳定传及传动效率高等优点，在齿轮传动中应用最广。但是由于一些特定条件的限制，使得设计的齿轮传动
ＣＮＸａ— ｎＨＵＡＮＧＱｉｇｓｉＴＨＥｉｏｊ，ｕｎ —ｈ，ＯＮＧＷｅ — ｅＷＡＮＧＬ— ａｎｋ，ｉｕｎｊ
（ｃｏｌｆＭｅｈｎｃｌＥｎｉｅｒｎｆｎｔｅＵｎｖｒｉｙ，ｉｇｈｕ４４２，ｈｎ）ＳｈｏｃａｉａｇｎｅｉｇｏＹａｇｚｉｅｓｔＪｎｚｏ３０３Ｃｉａｏ
作者简介：陈小军（９１）男，江湖州人，士研究生，要从事特种机械装备及其机理的研究工作，１８一，浙硕主Ｄｍａ：ｈｎａｃｅｉｃｅｂｏｈ＿ｌ
ＰＢ ≥ＰＮ时，会发生渐开线干涉。如果小齿轮）就加工是用插齿刀，在加工内齿轮时就会产生范成则顶切现象口。若要避免这种干涉，明显，］很需使得实
用内啮合传动，如采用行星齿轮传动。新型电潜例螺杆泵采用了定轴内啮合传动。由于内啮合传动的
维普资讯
２００７年第３６卷第９期第６页１
石油矿场机械
ｏＩＦＥＬＤＥＱＵＩＭＥＬＩＰＮＴ

国内深井潜水电泵型号十大品牌排行榜

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。

使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。

齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。

公司产品达二十大系列，一万多种规格。

产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。

客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。

2.威乐水泵(山东)有限公司威乐水泵(山东)有限公司主要经营进口品牌德国WILO威乐水泵、Grundfos格兰富?泵、Ebara荏原?泵、美国帕斯菲达PULSAFEEDER计量泵、米顿罗milton?roy计量泵、;国产品牌合作厂家：上海凯泉泵业(集团)有限公司、上海连城泵业有限公司、威乐水泵(上海)有限公司、苏州登丰泵业有限公司等优质国产水泵。

3.上海丹天泵业有限公司上海丹天泵业有限公司作为国内泵类，给排水设备及相关电气控制设备的主要供应商之一，丹天泵业在中国。

企业位于上海市奉贤区，通过iso9001、14001、18001国际质量、环境、职业健康安全管理体系认证，拥有先进的生产设备和一流的测试中心，全面引进德国技术，充分实现丹天泵业公司“技术+资本”的优势，为中国及世界各地用户提供一流品质的泵类产品资源，为高速增长的市场提供更好的服务保障，并进一步致力于实现为国内用户提供随需应变的水处理解决方案。

2Z-V型电动潜油螺杆泵采油系统用行星减速器优化设计

ｍｚｅｃｅｃｅｔｒｏｅ．ｈｃｏｖｓｔｅｒｂｅｏｄｃｒＳｅｏｍ￣ｃｏｐｉｎｏＳｏｌｏｆｉｉｐｏｓｄｗｉｓｌｈｏｌｆｒｕｅ ’ ｐｒｒｚｆｎＲｓｐｉｈｅｐｍｅｆｅｃｍａｓｒＥ — ｒｏｆ
【摘
要】电动潜油螺杆泵采油系统（ｓｃｓ的设计关键是要解决螺杆泵低转速、ＥＰＰ）高扭矩的动力
输入要求．究实验结果发现机械减速器是整个机组系统的难点所在。根据胜利油田某油井工况对电研
动潜油螺杆泵采油系统用减速器的设计要求，采用２ — ＺＶ型少齿差行星齿轮传动进行优化设计。根据
ＷＵＪｎ￣ｉＹＵＢｎｌｎｕ－．ｅ－ｉｇａ
（ｈｎｓｃ — ｅｔｈｅｈｉｈａｕａａ．ｉｇａｎｖｒｉｆｃｅｃｎｅｈｏｇ，ｉｇａ６０ＣｉａＣｉｅｉｈＤｕｓｅｃｎｓｅｋｌｔＱｎｄｏｉｅｓｙｏＳｉｅｄＴｃｎｌｙＱｎｄｏ６６，ｈｎ）ｓｃＴｃＦｔＵｔｎａｏ２１
ｒｓａｃ，ｈｅｉｉｉｃｌｔｅｗｏｅｓｓｍｉｔｅｍｃａｉｄｃｒｈｒｏｅｏｔｚｉｅｅｅｒｈｔｅｄｓｎｎｄｆｕｔｏｈｈｌｙｔｅｈｃｒｕｅ．ｅｅｒ，ｉａｏｄ — ｇｇｆｉｙｆｅｓｈｎａｅｌＴｆｐｍｉｎｔ
【ｂｔｃ］ｈｅｓｎｏＥｅｔｃｕｍｒｂｒｒｓｇａｉｕｐ（ＳＣＳｉｔｓ￣ｙＡｓａｔＴｅｙｅｉｆｒｌｒｂｅｉｌＰｏｅｉｖｙＰｍＥＰＰ）ｆｒｋｄｇｃｉＳｓｅｇｓｎＣｔｓｏａｔ

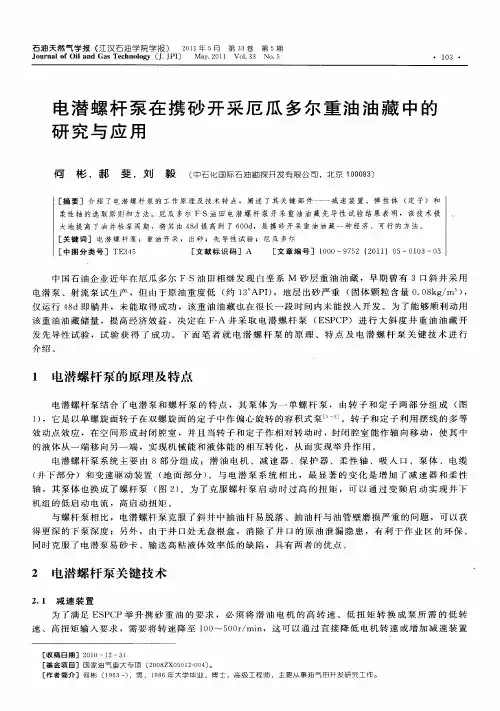

电潜螺杆泵在携砂开采厄瓜多尔重油油藏中的研究与应用

效动点效应，在空间形成封闭腔室，并且当转子和定子作相对转动时，闭腔室能作轴向移动，使其中封
的液体从一端移向另一端，实现机械能和液体能的相互转化，从而实现举升作用。电潜螺杆泵系统主要由８部分组成：潜油电机、减速器、保护器、柔性轴、吸入口、泵体、电缆（下部分）和变速驱动装置（面部分）与电潜泵系统相比，最显著的变化是增加了减速器和柔性井地。轴，其泵体也换成了螺杆泵（２。为了克服螺杆泵启动时过高的扭矩，可以通过变频启动实现井下图）机组的低启动电流，高启动扭矩。
石油天然气学报（汉石油学院学报）江
ห้องสมุดไป่ตู้
２１年５月０１
来实现。在目前技术经济条件
下，若要通过降低电源频率或者增加电机定子磁极数来降低电机
转数，要么降低幅度有限（极六
电潜螺杆泵在携砂开采厄瓜多尔重油油藏中的研究与应用
何彬，郝斐，刘毅（中石化国际石油勘探开发有限公司，北京１ｏ８）ｏａｏ
［要］介绍了电潜螺杆泵的工作原理及技术特点，阐述了其关键部件一一速装置、弹性体（子）和摘减定

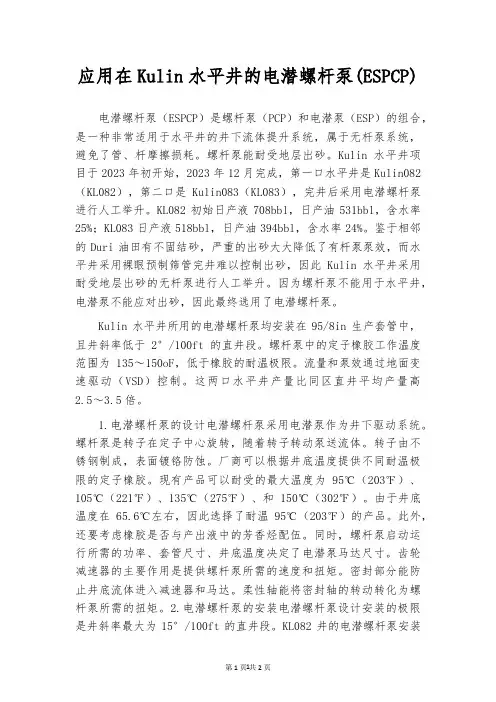

电潜螺杆泵应用介绍

二、特点
与潜油电泵相比具有如下优点：
1.相同扬程和排量时，用电要少得多； 2.潜油电泵转速2900rpm，而电潜螺杆泵为150～360rpm； 3.保护器、电机油、小扁电缆和动力电缆相同； 4.系统效率较高，尤其是稠油井； 5.对井液的乳化作用非常小； 6.油液中的蜡质不易在泵筒内结垢； 7.在低于40%自由气含量的情况下不用考虑气体分离。
变频调速装置
采用针对电潜螺杆泵产品设计的变频调速控制装置，有效实现了电机频率在2-60Hz内的自由调节，从而可有效满足井下电机在不同油井状况下以不同速度运行的要求；并可有效实现电机的软启动，消减频繁启动、停止对电机、电缆、井下螺杆泵造成的损害，并有效的降低了运行能耗和设备的维护费用。
10 3000 11 2700 16 3200 17 2500 16
15 3000 18
16
9.85
9.5″ 9.5″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″ 7″
7”
120DT83 120-23 120*23 120*23
120DT33 120*23 120*23 120*23 120*23 120DT33 75*23 40-33 40-33 40-33 40-33 40-42 40-33 40-33
2.油层有较好的供液能力，保证具有300m以上的沉没度； 3.对于出砂井，产液含砂量体积比在5%以下； 4.井液粘度在5000mPa·s（50 ℃ ）以下； 5.油层温度小于120℃。
六、维护保养
1.测量动液面
初次开机时应每天测一次动液面，直至液面稳定为止，以后每周测1次。其目的：一是防止泵干磨（泵上应有300米以上的动液面）；二是根据动液面的变化情况决定是否调整转速，以便建立合理的油井产液供排关系。

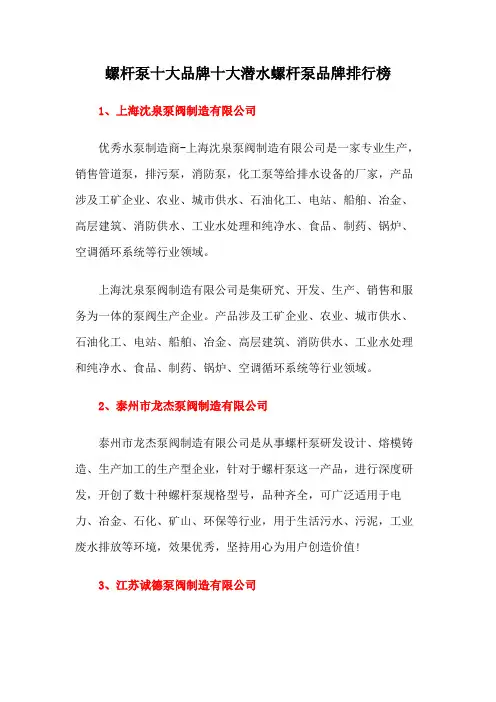

螺杆泵十大品牌十大潜水螺杆泵品牌排行榜
