74LS系列与CD系列芯片功能

74系列芯片功能总汇1.基本逻辑门芯片：-74LS00：四输入与非门-74LS02：四输入与门-74LS04：六反相器门-74LS08：四输入与门-74LS32：四输入或门2.触发器芯片：-74LS74：双D触发器-74LS76：双JK触发器3.移位寄存器芯片：-74LS95：四位并行存储器-74LS164：八位串行输入并行输出移位寄存器4.计数器芯片：-74LS90：十进制计数器-74LS93：二进制计数器-74LS191：四位并行访问计数器5.译码器/编码器芯片：-74LS138：三到八译码器-74LS148：八到三译码器-74LS151：八输入多路选择器6.多路开关芯片：-74LS151：八输入多路选择器-74LS153：双四输入多路选择器-74LS157：四输入数据选择/多功能门7.模拟开关芯片：-74LS240：八位双向缓冲器-74LS541：八位缓冲/驱动器8.显示驱动芯片：-74LS47：BCD-七段LED显示驱动器9.存储器芯片：-74LS85：四位二进制比较器-74LS86：四输入异或门-74LS138：三到八译码器10.时序逻辑芯片：-74LS121：单稳态多谐振荡器-74LS123：可编程多谐振荡器-74LS125：四路三态缓冲器11.数据选择器/复用器芯片：-74LS151：八输入多路选择器-74LS153：双四输入多路选择器12.数据驱动器芯片：-74LS244：八位缓冲/驱动器13.时钟频率分频器芯片：-74LS390：双五位二进制分频器14.辅助功能芯片：-74LS368：八位全通滤波器-74LS393：双四位二进制计数器15.存储器扩展芯片：-74LS670：四位四进制加法器-74LS688：八位比较器/译码器16.控制器芯片：-74LS592：八位可移位输入存储器-74LS595：八位移位存储器这些仅仅是74系列芯片中的一小部分，并且还有许多其他功能的芯片未被列举出来。

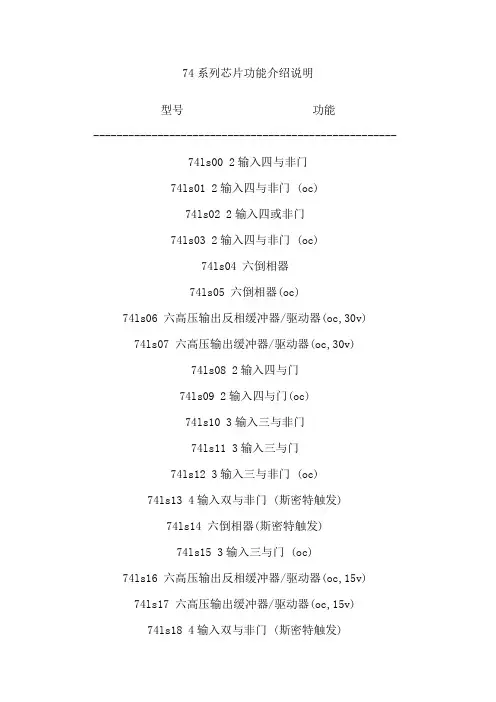

74系列芯片功能介绍说明型号功能----------------------------------------------------74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出)74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入) 74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展) 74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展) 74ls53 四路2-2-2-2输入与或非门(可扩展) 74ls53 四路2-2-3-2输入与或非门(可扩展) 74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端)74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端) 74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端) 74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发) 74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发) 74ls133 13输入端与非门74ls134 12输入端与门(三态输出) 74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出) 74ls151 8选1数据选择器(互补输出) 74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出) 74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制) 74ls191 同步可逆计数器(bcd,二进制) 74ls192 同步可逆计数器(bcd,二进制) 74ls193 同步可逆计数器(bcd,二进制) 74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制) 74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出) 74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出) 74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向) 74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器。

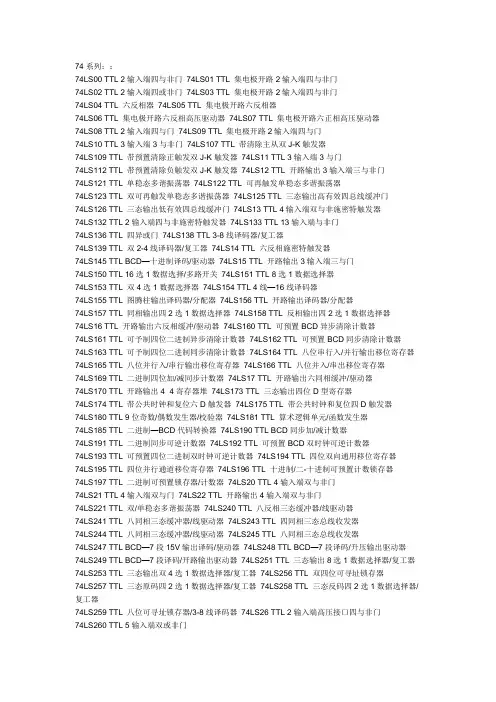

74系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器。

74系列芯片功能大全7400TTL2输入端四与非门7401TTL集电极开路2输入端四与非门7402TTL2输入端四或非门7403TTL集电极开路2输入端四与非门7404TTL六反相器7405TTL集电极开路六反相器7406TTL集电极开路六反相高压驱动器7407TTL集电极开路六正相高压驱动器7408TTL2输入端四与门7409TTL集电极开路2输入端四与门7410TTL3输入端3与非门74107TTL带清除主从双J-K触发器74109TTL带预置清除正触发双J-K触发器7411TTL3输入端3与门74112TTL带预置清除负触发双J-K触发器7412TTL开路输出3输入端三与非门74121TTL单稳态多谐振荡器74122TTL可再触发单稳态多谐振荡器74123TTL双可再触发单稳态多谐振荡器74125TTL三态输出高有效四总线缓冲门74126TTL三态输出低有效四总线缓冲门7413TTL4输入端双与非施密特触发器74132TTL2输入端四与非施密特触发器74133TTL13输入端与非门74136TTL四异或门74138TTL3-8线译码器/复工器74139TTL双2-4线译码器/复工器7414TTL六反相施密特触发器74145TTL BCD—十进制译码/驱动器7415TTL开路输出3输入端三与门74150TTL16选1数据选择/多路开关74151TTL8选1数据选择器74153TTL双4选1数据选择器74154TTL4线—16线译码器74155TTL图腾柱输出译码器/分配器74156TTL开路输出译码器/分配器74157TTL同相输出四2选1数据选择器74158TTL反相输出四2选1数据选择器7416TTL开路输出六反相缓冲/驱动器74160TTL可预置BCD异步清除计数器74161TTL可予制四位二进制异步清除计数器74162TTL可预置BCD同步清除计数器74163TTL可予制四位二进制同步清除计数器74164TTL八位串行入/并行输出移位寄存器74165TTL八位并行入/串行输出移位寄存器74166TTL八位并入/串出移位寄存器74169TTL二进制四位加/减同步计数器7417TTL开路输出六同相缓冲/驱动器74170TTL开路输出4×4寄存器堆74173TTL三态输出四位D型寄存器74174TTL带公共时钟和复位六D触发器74175TTL带公共时钟和复位四D触发器74180TTL9位奇数/偶数发生器/校验器74181TTL算术逻辑单元/函数发生器74185TTL二进制—BCD代码转换器74190TTL BCD同步加/减计数器74191TTL二进制同步可逆计数器74192TTL可预置BCD双时钟可逆计数器74193TTL可预置四位二进制双时钟可逆计数器74194TTL四位双向通用移位寄存器74195TTL四位并行通道移位寄存器74196TTL十进制/二-十进制可预置计数锁存器74197TTL二进制可预置锁存器/计数器7420TTL4输入端双与非门7421TTL4输入端双与门7422TTL开路输出4输入端双与非门74221TTL双/单稳态多谐振荡器74240TTL八反相三态缓冲器/线驱动器74241TTL八同相三态缓冲器/线驱动器74243TTL四同相三态总线收发器74244TTL八同相三态缓冲器/线驱动器74245TTL八同相三态总线收发器74247TTL BCD—7段15V输出译码/驱动器74248TTL BCD—7段译码/升压输出驱动器74249TTL BCD—7段译码/开路输出驱动器74251TTL三态输出8选1数据选择器/复工器74253TTL三态输出双4选1数据选择器/复工器74256TTL双四位可寻址锁存器74257TTL三态原码四2选1数据选择器/复工器74258TTL三态反码四2选1数据选择器/复工器74259TTL八位可寻址锁存器/3-8线译码器7426TTL2输入端高压接口四与非门74260TTL5输入端双或非门74266TTL2输入端四异或非门7427TTL3输入端三或非门74273TTL带公共时钟复位八D触发器74279TTL四图腾柱输出S-R锁存器7428TTL2输入端四或非门缓冲器74283TTL4位二进制全加器74290TTL二/五分频十进制计数器74293TTL二/八分频四位二进制计数器74295TTL四位双向通用移位寄存器74298TTL四2输入多路带存贮开关74299TTL三态输出八位通用移位寄存器7430TTL8输入端与非门7432TTL2输入端四或门74322TTL带符号扩展端八位移位寄存器74323TTL三态输出八位双向移位/存贮寄存器7433TTL开路输出2输入端四或非缓冲器74347TTL BCD—7段译码器/驱动器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74352TTL双4选1数据选择器/复工器74353TTL三态输出双4选1数据选择器/复工器74365TTL门使能输入三态输出六同相线驱动器74366TTL门使能输入三态输出六反相线驱动器74367TTL4/2线使能输入三态六同相线驱动器74368TTL4/2线使能输入三态六反相线驱动器7437TTL开路输出2输入端四与非缓冲器74373TTL三态同相八D锁存器74374TTL三态反相八D锁存器74375TTL4位双稳态锁存器74377TTL单边输出公共使能八D锁存器74378TTL单边输出公共使能六D锁存器74379TTL双边输出公共使能四D锁存器7438TTL开路输出2输入端四与非缓冲器74380TTL多功能八进制寄存器7439TTL开路输出2输入端四与非缓冲器74390TTL双十进制计数器74393TTL双四位二进制计数器7440TTL4输入端双与非缓冲器7442TTL BCD—十进制代码转换器74447TTL BCD—7段译码器/驱动器7445TTL BCD—十进制代码转换/驱动器74450TTL16:1多路转接复用器多工器74451TTL双8:1多路转接复用器多工器74453TTL四4:1多路转接复用器多工器7446TTL BCD—7段低有效译码/驱动器74460TTL十位比较器74461TTL八进制计数器74465TTL三态同相2与使能端八总线缓冲器74466TTL三态反相2与使能八总线缓冲器74467TTL三态同相2使能端八总线缓冲器74468TTL三态反相2使能端八总线缓冲器74469TTL八位双向计数器7447TTL BCD—7段高有效译码/驱动器7448TTL BCD—7段译码器/内部上拉输出驱动74490TTL双十进制计数器74491TTL十位计数器74498TTL八进制移位寄存器7450TTL2-3/2-2输入端双与或非门74502TTL八位逐次逼近寄存器74503TTL八位逐次逼近寄存器7451TTL2-3/2-2输入端双与或非门74533TTL三态反相八D锁存器74534TTL三态反相八D锁存器7454TTL四路输入与或非门74540TTL八位三态反相输出总线缓冲器7455TTL4输入端二路输入与或非门74563TTL八位三态反相输出触发器74564TTL八位三态反相输出D触发器74573TTL八位三态输出触发器74574TTL八位三态输出D触发器74645TTL三态输出八同相总线传送接收器74670TTL三态输出4×4寄存器堆7473TTL带清除负触发双J-K触发器7474TTL带置位复位正触发双D触发器7476TTL带预置清除双J-K触发器7483TTL四位二进制快速进位全加器7485TTL四位数字比较器7486TTL2输入端四异或门7490TTL可二/五分频十进制计数器7493TTL可二/八分频二进制计数器7495TTL四位并行输入\输出移位寄存器7497TTL6位同步二进制乘法器CD系列芯片功能大全CD4000双3输入端或非门+单非门TICD4001四2输入端或非门HIT/NSC/TI/GOLCD4002双4输入端或非门NSCCD400618位串入/串出移位寄存器NSCCD4007双互补对加反相器NSCCD40084位超前进位全加器NSCCD4009六反相缓冲/变换器NSCCD4010六同相缓冲/变换器NSCCD4011四2输入端与非门HIT/TICD4012双4输入端与非门NSCCD4013双主-从D型触发器FSC/NSC/TOSCD40148位串入/并入-串出移位寄存器NSCCD4015双4位串入/并出移位寄存器TICD4016四传输门FSC/TICD4017十进制计数/分配器FSC/TI/MOTCD4018可预制1/N计数器NSC/MOTCD4019四与或选择器PHICD402014级串行二进制计数/分频器FSCCD402108位串入/并入-串出移位寄存器PHI/NSC CD4022八进制计数/分配器NSC/MOTCD4023三3输入端与非门NSC/MOT/TICD40247级二进制串行计数/分频器NSC/MOT/TI CD4025三3输入端或非门NSC/MOT/TICD4026十进制计数/7段译码器NSC/MOT/TI CD4027双J-K触发器NSC/MOT/TICD4028BCD码十进制译码器NSC/MOT/TICD4029可预置可逆计数器NSC/MOT/TICD4030四异或门NSC/MOT/TI/GOLCD403164位串入/串出移位存储器NSC/MOT/TI CD4032三串行加法器NSC/TICD4033十进制计数/7段译码器NSC/TICD40354位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038三串行加法器NSC/TICD404012级二进制串行计数/分频器NSC/MOT/TICD4041四同相/反相缓冲器NSC/MOT/TICD4042四锁存D型触发器NSC/MOT/TICD40434三态R-S锁存触发器("1"触发)NSC/MOT/TI CD4044四三态R-S锁存触发器("0"触发)NSC/MOT/TI CD4046锁相环NSC/MOT/TI/PHICD4047无稳态/单稳态多谐振荡器NSC/MOT/TICD40484输入端可扩展多功能门NSC/HIT/TICD4049六反相缓冲/变换器NSC/HIT/TICD4050六同相缓冲/变换器NSC/MOT/TICD4051八选一模拟开关NSC/MOT/TICD4052双4选1模拟开关NSC/MOT/TICD4053三组二路模拟开关NSC/MOT/TICD4054液晶显示驱动器NSC/HIT/TICD4055BCD-7段译码/液晶驱动器NSC/HIT/TICD4056液晶显示驱动器NSC/HIT/TICD4059“N”分频计数器NSC/TICD406014级二进制串行计数/分频器NSC/TI/MOTCD4063四位数字比较器NSC/HIT/TICD4066四传输门NSC/TI/MOTCD406716选1模拟开关NSC/TICD4068八输入端与非门/与门NSC/HIT/TICD4069六反相器NSC/HIT/TICD4070四异或门NSC/HIT/TICD4071四2输入端或门NSC/TICD4072双4输入端或门NSC/TICD4073三3输入端与门NSC/TICD4075三3输入端或门NSC/TICD4076四D寄存器CD4077四2输入端异或非门HITCD40788输入端或非门/或门CD4081四2输入端与门NSC/HIT/TICD4082双4输入端与门NSC/HIT/TICD4085双2路2输入端与或非门CD4086四2输入端可扩展与或非门CD4089二进制比例乘法器CD4093四2输入端施密特触发器NSC/MOT/STCD40948位移位存储总线寄存器NSC/TI/PHICD40953输入端J-K触发器CD40963输入端J-K触发器CD4097双路八选一模拟开关CD40998位可寻址锁存器NSC/MOT/STCD4010032位左/右移位寄存器CD401019位奇偶较验器CD401028位可预置同步BCD减法计数器CD401038位可预置同步二进制减法计数器CD401044位双向移位寄存器CD40105先入先出FI-FD寄存器CD40106六施密特触发器NSC\TICD40107双2输入端与非缓冲/驱动器HAR\TICD401084字×4位多通道寄存器CD40109四低-高电平位移器CD40110十进制加/减,计数,锁存,译码驱动STCD4014710-4线编码器NSC\MOTCD40160可预置BCD加计数器NSC\MOTCD40161可预置4位二进制加计数器NSC\MOTCD40162BCD加法计数器NSC\MOTCD401634位二进制同步计数器NSC\MOTCD40174六锁存D型触发器NSC\TI\MOTCD40175四D型触发器NSC\TI\MOTCD401814位算术逻辑单元/函数发生器CD40182超前位发生器CD40192可预置BCD加/减计数器(双时钟)NSC\TI CD40193可预置4位二进制加/减计数器NSC\TICD401944位并入/串入-并出/串出移位寄存NSC\MOT CD401954位并入/串入-并出/串出移位寄存NSC\MOT CD402084×4多端口寄存器CD4502可选通三态输出六反相/缓冲器CD4503六同相三态缓冲器CD4504六电压转换器CD4506双二组2输入可扩展或非门CD4508双4位锁存D型触发器CD4510可预置BCD码加/减计数器CD4511BCD锁存,7段译码,驱动器CD4512八路数据选择器CD4513BCD锁存,7段译码,驱动器(消隐)CD45144位锁存,4线-16线译码器CD45154位锁存,4线-16线译码器CD4516可预置4位二进制加/减计数器CD4517双64位静态移位寄存器CD4518双BCD同步加计数器CD4519四位与或选择器CD4520双4位二进制同步加计数器CD452124级分频器CD4522可预置BCD同步1/N计数器CD4526可预置4位二进制同步1/N计数器CD4527BCD比例乘法器CD4528双单稳态触发器CD4529双四路/单八路模拟开关CD4530双5输入端优势逻辑门CD453112位奇偶校验器CD45328位优先编码器CD4536可编程定时器CD4538精密双单稳CD4539双四路数据选择器CD4541可编程序振荡/计时器CD4543BCD七段锁存译码,驱动器CD4544BCD七段锁存译码,驱动器CD4547BCD七段译码/大电流驱动器CD4549函数近似寄存器CD4551四2通道模拟开关CD4553三位BCD计数器CD4555双二进制四选一译码器/分离器CD4556双二进制四选一译码器/分离器CD4558BCD八段译码器CD4560"N"BCD加法器CD4561"9"求补器CD4573四可编程运算放大器CD4574四可编程电压比较器CD4575双可编程运放/比较器CD4583双施密特触发器CD4584六施密特触发器CD45854位数值比较器CD45998位可寻址锁存器。

TTL,CMOS型号内容---------------------------------------------------- 74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v)74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出)74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出)74ls39 2输入四或非缓冲器(集电极开路输出)74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出)74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步)74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步)74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器(录入编辑：电路图网dzdlt) 74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器(录入编辑：电路图网dzdlt) 74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器CD4001 4二输入或非门CD4002 双4输入或非门CD4006 18位静态移位寄存器CD4007 双互补对加反相器CD4009 六缓冲器/转换－倒相CD4010 六缓冲器/转换－正相CD4011 四2输入与非门CD4012 双4输入与非门CD4013 置/复位双D型触发器CD4014 8位静态同步移位寄存CD4015 双4位静态移位寄存器CD4016 四双向模拟数字开关CD4017 10译码输出十进制计数器CD4018 可预置1/N计数器CD4019 四与或选择门CD4020 14位二进制计数器CD4021 8位静态移位寄存器CD4022 8译码输出8进制计数器CD4023 三3输入与非门CD4024 7位二进制脉冲计数器CD4025 三3输入与非门CD4026 十进制/7段译码/驱动CD4027 置位/复位主从触发器CD4028 BCD十进制译码器CD4029 4位可预置可逆计数器CD4030 四异或门CD4031 64位静态移位寄存器CD4032 三串行加法器CD4033 十进制计数器/7段显示CD4034 8位静态移位寄存器CD4035 4位并入/并出移位寄存器CD4038 3位串行加法器CD4040 12位二进制计数器CD4041 四原码/补码缓冲器CD4042 四时钟D型锁存器CD4043 四或非R/S锁存器CD4044 四与非R/S锁存器CD4046 锁相环CD4047 单非稳态多谐振荡器CD4048 可扩充八输入门CD4049 六反相缓冲/转换器CD4050 六正相缓冲/转换器CD4051 单8通道多路转换/分配CD4052 双4通道多路转换/分配CD4053 三2通道多路转换/分配CD4056 7段液晶显示译码/驱动CD4060 二进制计数/分频/振荡CD4063 四位数值比较器CD4066 四双相模拟开管CD4067 16选1模拟开关CD4068 8输入端与非/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入或门CD4072 双四输入或门CD4073 三3输入与门CD4075 三3输入与门CD4076 4位D型寄存器CD4077 四异或非门CD4078 八输入或/或非门CD4081 四输入与门CD4082 双4输入与门CD4085 双2组2输入与或非门CD4086 可扩展2输入与或非门CD4093 四与非斯密特触发器CD4094 8位移位/贮存总线寄存CD4096 3输入J－K触发器CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40103 同步可预置减法器CD40106 六斯密特触发器CD40107 双2输入与非缓冲/驱动CD40110 计数/译码/锁存/驱动CD40174 6D触发器CD40175 4D触发器CD40192 BCD可预置可逆计数器CD40193 二进制可预置可逆计数器CD40194 4位双相移位寄存器。

74系列和CD40系列芯片功能大全1.74LS00:四2输入NAND门2.74LS02:四2输入NOR门3.74LS04:六个反相器4.74LS08:四2输入AND门5.74LS11:三3输入AND门6.74LS20:两4输入NAND门7.74LS21:两4输入AND门8.74LS30:八个三输入AND门9.74LS32:四2输入OR门10.74LS74:双D触发器11.74LS75:四D型锁存器12.74LS86:四2输入XOR门13.74LS90:二分频十进制计数器14.74LS93:二进制计数器15.74LS107:双JK触发器16.74LS112:双J-K时序触发器17.74LS123:双非稳态多谐振荡器18.74LS125:四3态缓冲器19.74LS132:四2输入NAND门带故障输入20.74LS138:三八选一多路复用器22.74LS145:十六十进制带有地址计数显示器驱动器23.74LS148:八三态十六选一编码器24.74LS151:八2输入多路数据选择器25.74LS153:双4输入多路复用器26.74LS155:双4位译码器/多路复用器27.74LS157:四4输入多路复用器28.74LS161:4位二进制同步计数器29.74LS164:8位位移寄存器30.74LS165:并行8位输入串行输出移位寄存器31.74LS168:8位同步加法器/减法器32.74LS174:6位六个D触发器33.74LS175:4位八个D触发器34.74LS181:4位全加器/减法器35.74LS191:4位二进制同步上升计数器36.74LS192:4位二进制同步忙闲计数器37.74LS194:4位二进制同步最大-最小计数器38.74LS195:并行输入/串行输出移位寄存器39.74LS196:4位有符号除法器40.74LS240:三态八线缓冲器41.74LS244:三态八线缓冲器42.74LS253:双4输入多路复用器43.74LS257:四2数据选择器/多路复用器44.74LS266:四2输入增强型XOR门45.74LS273:8位D型锁存器46.74LS280:9位奇偶校验位生成器/校验位校验器47.74LS283:4位二进制全加器48.74LS293:4位二进制更多-最少计数器49.74LS298:8位通用快速S-丁触发器50.74LS301:八通用开关控制器51.74LS367:六3态开关控制器52.74LS373:八位透明D型锁存器53.74LS374:八位注册器/寄存器54.74LS377:八位D型触发器55.74LS393:4位二进制快速计数器56.74LS540:非反相八线缓冲器57.74LS541:三态八线缓冲器58.74LS573:透明八位D型锁存器59.74LS574:八位注册器/寄存器60.74LS595:8位移位寄存器61.74LS600:14位多功能逻辑模块62.74LS601:4位寄存器文件63.74LS604:十六通用串行输入/输出端口64.74LS661:128位RAM65.74LS670:4x4伪随机存储器66.74LS680:4位十六进制67.74LS682:8位16位并行二进制加法器68.74LS684:8位2s补码一体计算机加法器69.74LS688:8位译码器比较器70.74LS691:4位二进制加法器71.74LS692:代码可比较性72.74LS693:四位验证码可比较器73.74LS703:4位二进制带签名产生器74.74LS709:4位逐位加法器75.74LS758:8位数据选择器/多路复用器76.74LS783:十六键/扫描键盘控制器78.74LS821:四位二进制计数器79.74LS825:并行显示器时序控制器80.74LS828:8x8位矩阵键盘扫描器81.74LS845:十二位通用缓冲器82.74LS851:四位二进制计数器83.74LS883:4位二进制计数器84.74LS901:高阻止八位触发器85. 74LS902: 编程/Fast浮点处理器86.74LS911:6位二进制计数器87.74LS921:12位二进制计数器88.74LS931:十六积分器/计数器89.74LS941:拉尔数间隔计数器1.CD4046:相锁定环路2.CD4050:非反相六路缓冲器3.CD4011:四2输入NAND门4.CD4094:8位移位寄存器5.CD4017:十位十进制计数器6.CD4060:默认16二进制计数器8.CD4051:八位单通道模拟多路复用器9.CD4049:非反相六路缓冲器10.CD4033:十位十进制计数器11.CD4029:16位二进制增量器12.CD4017:十位十进制计数器。

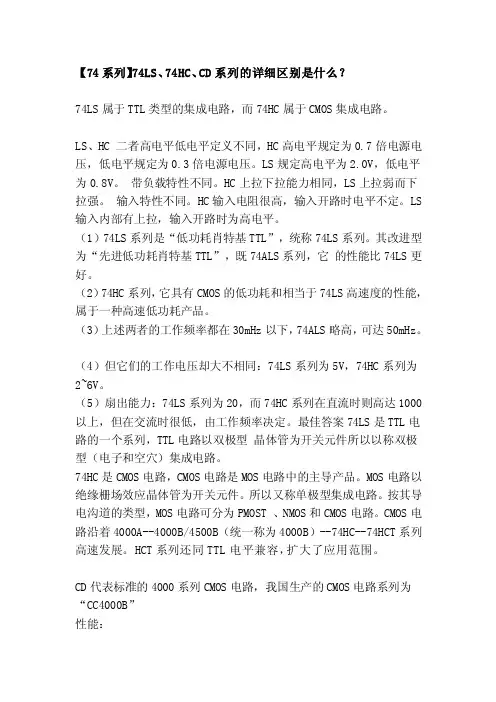

【74系列】74LS、74HC、CD系列的详细区别是什么？74LS属于TTL类型的集成电路，而74HC属于CMOS集成电路。

LS、HC 二者高电平低电平定义不同，HC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。

LS规定高电平为2.0V，低电平为0.8V。

带负载特性不同。

HC上拉下拉能力相同，LS上拉弱而下拉强。

输入特性不同。

HC输入电阻很高，输入开路时电平不定。

LS 输入内部有上拉，输入开路时为高电平。

（1）74LS系列是“低功耗肖特基TTL”，统称74LS系列。

其改进型为“先进低功耗肖特基TTL”，既74ALS系列，它的性能比74LS更好。

（2）74HC系列，它具有CMOS的低功耗和相当于74LS高速度的性能，属于一种高速低功耗产品。

（3）上述两者的工作频率都在30mHz以下，74ALS略高，可达50mHz。

（4）但它们的工作电压却大不相同：74LS系列为5V，74HC系列为2~6V。

（5）扇出能力：74LS系列为20，而74HC系列在直流时则高达1000以上，但在交流时很低，由工作频率决定。

最佳答案74LS是TTL电路的一个系列，TTL电路以双极型晶体管为开关元件所以以称双极型（电子和空穴）集成电路。

74HC是CMOS电路，CMOS电路是MOS电路中的主导产品。

MOS电路以绝缘栅场效应晶体管为开关元件。

所以又称单极型集成电路。

按其导电沟道的类型，MOS电路可分为PMOST 、NMOS和CMOS电路。

CMOS电路沿着4000A--4000B/4500B（统一称为4000B）--74HC--74HCT系列高速发展。

HCT系列还同TTL电平兼容，扩大了应用范围。

CD代表标准的4000系列CMOS电路，我国生产的CMOS电路系列为“CC4000B”性能：TTL工作电压范围为5V正负左右。

CMOS为3--18V左右。

频率特性：标准TTL电路在5MHZ以下，一般COMS在100KHZ以下。

74LS系列集成电路功能一览表型号内容74LS002输入四与非门74LS01 2输入四与非门(OC)74LS02 2输入四或非门74LS03 2输入四与非门(OC)74LS04 六倒相器74LS05 六倒相器(OC)74LS06 六高压输出反相缓冲器/驱动器(OC,30V) 74LS07 六高压输出缓冲器/驱动器(OC,30V)74LS08 2输入四与门74LS09 2输入四与门(OC)74LS10 3输入三与非门74LS11 3输入三与门74LS12 3输入三与非门(OC)74LS13 4输入双与非门(斯密特触发)74LS14 六倒相器(斯密特触发)74LS15 3输入三与门(OC)74LS16 六高压输出反相缓冲器/驱动器(OC,15V) 74LS17 六高压输出缓冲器/驱动器(OC,15V)74LS18 4输入双与非门(斯密特触发)74LS19 六倒相器(斯密特触发)74LS20 4输入双与非门74LS21 4输入双与门74LS22 4输入双与非门(OC)74LS23 双可扩展的输入或非门74LS24 2输入四与非门(斯密特触发)74LS25 4输入双或非门(有选通)74LS26 2输入四高电平接口与非缓冲器(OC,15V) 74LS27 3输入三或非门74LS28 2输入四或非缓冲器74LS30 8输入与非门74LS31 延迟电路74LS32 2输入四或门74LS33 2输入四或非缓冲器(集电极开路输出)74LS34 六缓冲器74LS35 六缓冲器(OC)74LS36 2输入四或非门(有选通)74LS37 2输入四与非缓冲器74LS38 2输入四或非缓冲器(集电极开路输出)74LS39 2输入四或非缓冲器(集电极开路输出)74LS40 4输入双与非缓冲器74LS41 BCD-十进制计数器74LS42 4线-10线译码器(BCD输入)74LS43 4线-10线译码器(余3码输入)74LS44 4线-10线译码器(余3葛莱码输入)74LS45 BCD-十进制译码器/驱动器74LS46 BCD-七段译码器/驱动器74LS47 BCD-七段译码器/驱动器74LS48 BCD-七段译码器/驱动器74LS49 BCD-七段译码器/驱动器(OC)74LS50 双二路2-2输入与或非门(一门可扩展)74LS51 双二路2-2输入与或非门74LS51 二路3-3输入,二路2-2输入与或非门74LS52 四路2-3-2-2输入与或门(可扩展)74LS53 四路2-2-2-2输入与或非门(可扩展)74LS53 四路2-2-3-2输入与或非门(可扩展)74LS54 四路2-2-2-2输入与或非门74LS54 四路2-3-3-2输入与或非门74LS54 四路2-2-3-2输入与或非门74LS55 二路4-4输入与或非门(可扩展)74LS60 双四输入与扩展74LS61 三3输入与扩展74LS62 四路2-3-3-2输入与或扩展器74LS63 六电流读出接口门74LS64 四路4-2-3-2输入与或非门74LS65 四路4-2-3-2输入与或非门(OC)74LS70 与门输入上升沿JK触发器74LS71 与输入RS主从触发器74LS72 与门输入主从JK触发器74LS73 双JK触发器(带清除端)74LS74 正沿触发双D型触发器(带预置端和清除端)74LS75 4位双稳锁存器74LS76 双JK触发器(带预置端和清除端)74LS77 4位双稳态锁存器74LS78 双JK触发器(带预置端,公共清除端和公共时钟端) 74LS80 门控全加器74LS81 16位随机存取存储器74LS82 2位二进制全加器(快速进位)74LS83 4位二进制全加器(快速进位)74LS84 16位随机存取存储器74LS85 4位数字比较器74LS86 2输入四异或门74LS87 四位二进制原码/反码/OI单元74LS89 64位读/写存储器74LS90 十进制计数器74LS91 八位移位寄存器74LS92 12分频计数器(2分频和6分频)74LS93 4位二进制计数器74LS94 4位移位寄存器(异步)74LS95 4位移位寄存器(并行IO)74LS96 5位移位寄存器74LS97 六位同步二进制比率乘法器74LS100 八位双稳锁存器74LS103 负沿触发双JK主从触发器(带清除端)74LS106 负沿触发双JK主从触发器(带预置,清除,时钟) 74LS107 双JK主从触发器(带清除端)74LS108 双JK主从触发器(带预置,清除,时钟)74LS109 双JK触发器(带置位,清除,正触发)74LS110 与门输入JK主从触发器(带锁定)74LS111 双JK主从触发器(带数据锁定)74LS112 负沿触发双JK触发器(带预置端和清除端)74LS113 负沿触发双JK触发器(带预置端)74LS114 双JK触发器(带预置端,共清除端和时钟端)74LS116 双四位锁存器74LS120 双脉冲同步器/驱动器74LS121 单稳态触发器(施密特触发)74LS122 可再触发单稳态多谐振荡器(带清除端)74LS123 可再触发双单稳多谐振荡器74LS125 四总线缓冲门(三态输出)74LS126 四总线缓冲门(三态输出)74LS128 2输入四或非线驱动器74LS131 3-8译码器74LS132 2输入四与非门(斯密特触发)74LS133 13输入端与非门74LS134 12输入端与门(三态输出)74LS135 四异或/异或非门74LS136 2输入四异或门(OC)74LS137 八选1锁存译码器/多路转换器74LS138 3-8线译码器/多路转换器74LS139 双2-4线译码器/多路转换器74LS140 双4输入与非线驱动器74LS141 BCD-十进制译码器/驱动器74LS142 计数器/锁存器/译码器/驱动器74LS145 4-10译码器/驱动器74LS147 10线-4线优先编码器74LS148 8线-3线八进制优先编码器74LS150 16选1数据选择器(反补输出)74LS151 8选1数据选择器(互补输出)74LS152 8选1数据选择器多路开关74LS153 双4选1数据选择器/多路选择器74LS154 4线-16线译码器74LS155 双2-4译码器/分配器(图腾柱输出)74LS156 双2-4译码器/分配器(集电极开路输出)74LS157 四2选1数据选择器/多路选择器74LS158 四2选1数据选择器(反相输出)74LS160 可预置BCD计数器(异步清除)74LS161 可预置四位二进制计数器(并清除异步)74LS162 可预置BCD计数器(异步清除)74LS163 可预置四位二进制计数器(并清除异步)74LS164 8位并行输出串行移位寄存器74LS165 并行输入8位移位寄存器(补码输出)74LS166 8位移位寄存器74LS167 同步十进制比率乘法器74LS168 4位加/减同步计数器(十进制)74LS169 同步二进制可逆计数器74LS170 4*4寄存器堆74LS171 四D触发器(带清除端)74LS172 16位寄存器堆74LS173 4位D型寄存器(带清除端)74LS174 六D触发器74LS175 四D触发器74LS176 十进制可预置计数器74LS177 2-8-16进制可预置计数器74LS178 四位通用移位寄存器74LS179 四位通用移位寄存器74LS180 九位奇偶产生/校验器74LS181 算术逻辑单元/功能发生器74LS182 先行进位发生器74LS183 双保留进位全加器74LS184 BCD-二进制转换器74LS185 二进制-BCD转换器74LS190 同步可逆计数器(BCD,二进制)74LS191 同步可逆计数器(BCD,二进制)74LS192 同步可逆计数器(BCD,二进制)74LS193 同步可逆计数器(BCD,二进制)74LS194 四位双向通用移位寄存器74LS195 四位通用移位寄存器74LS196 可预置计数器/锁存器74LS197 可预置计数器/锁存器(二进制)74LS198 八位双向移位寄存器74LS199 八位移位寄存器74LS210 2-5-10进制计数器74LS213 2-n-10可变进制计数器74LS221 双单稳触发器74LS230 八3态总线驱动器74LS231 八3态总线反向驱动器74LS240 八缓冲器/线驱动器/线接收器(反码三态输出) 74LS241 八缓冲器/线驱动器/线接收器(原码三态输出)74LS243 4同相三态总线收发器74LS244 八缓冲器/线驱动器/线接收器74LS245 八双向总线收发器74LS246 4线-七段译码/驱动器(30V)74LS247 4线-七段译码/驱动器(15V)74LS248 4线-七段译码/驱动器74LS249 4线-七段译码/驱动器74LS251 8选1数据选择器(三态输出)74LS253 双四选1数据选择器(三态输出)74LS256 双四位可寻址锁存器74LS257 四2选1数据选择器(三态输出)74LS258 四2选1数据选择器(反码三态输出)74LS259 8为可寻址锁存器74LS260 双5输入或非门74LS261 4*2并行二进制乘法器74LS265 四互补输出元件74LS266 2输入四异或非门(OC)74LS270 2048位rom(512位四字节,OC)74LS271 2048位rom(256位八字节,OC)74LS273 八D触发器74LS274 4*4并行二进制乘法器74LS275 七位片式华莱士树乘法器74LS276 四JK触发器74LS278 四位可级联优先寄存器74LS279 四S-R锁存器74LS280 9位奇数/偶数奇偶发生器/较验器74LS28174LS283 4位二进制全加器74LS290 十进制计数器74LS291 32位可编程模74LS293 4位二进制计数器74LS294 16位可编程模74LS295 四位双向通用移位寄存器74LS298 四-2输入多路转换器(带选通)74LS299 八位通用移位寄存器(三态输出)74LS348 8-3线优先编码器(三态输出)74LS352 双四选1数据选择器/多路转换器74LS353 双4-1线数据选择器(三态输出)74LS354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS365 6总线驱动器74LS366 六反向三态缓冲器/线驱动器74LS368 六反向三态缓冲器/线驱动器74LS373 八D锁存器74LS374 八D触发器(三态同相)74LS375 4位双稳态锁存器74LS377 带使能的八D触发器74LS378 六D触发器74LS379 四D触发器74LS381 算术逻辑单元/函数发生器74LS382 算术逻辑单元/函数发生器74LS384 8位*1位补码乘法器74LS385 四串行加法器/乘法器74LS386 2输入四异或门74LS390 双十进制计数器74LS391 双四位二进制计数器74LS395 4位通用移位寄存器74LS396 八位存储寄存器74LS398 四2输入端多路开关(双路输出)74LS399 四-2输入多路转换器(带选通)74LS422 单稳态触发器74LS423 双单稳态触发器74LS440 四3方向总线收发器,集电极开路74LS441 四3方向总线收发器,集电极开路74LS442 四3方向总线收发器,三态输出74LS443 四3方向总线收发器,三态输出74LS444 四3方向总线收发器,三态输出74LS445 BCD-十进制译码器/驱动器,三态输出74LS446 有方向控制的双总线收发器74LS448 四3方向总线收发器,三态输出74LS449 有方向控制的双总线收发器74LS465 八三态线缓冲器74LS466 八三态线反向缓冲器74LS467 八三态线缓冲器74LS468 八三态线反向缓冲器74LS490 双十进制计数器74LS540 八位三态总线缓冲器(反向)74LS541 八位三态总线缓冲器74LS589 有输入锁存的并入串出移位寄存器74LS590 带输出寄存器的8位二进制计数器74LS591 带输出寄存器的8位二进制计数器74LS592 带输出寄存器的8位二进制计数器74LS593 带输出寄存器的8位二进制计数器74LS594 带输出锁存的8位串入并出移位寄存器74LS595 8位输出锁存移位寄存器74LS596 带输出锁存的8位串入并出移位寄存器74LS597 8位输出锁存移位寄存器74LS598 带输入锁存的并入串出移位寄存器74LS599 带输出锁存的8位串入并出移位寄存器74LS604 双8位锁存器74LS605 双8位锁存器74LS606 双8位锁存器74LS607 双8位锁存器74LS620 8位三态总线发送接收器(反相)74LS621 8位总线收发器74LS622 8位总线收发器74LS623 8位总线收发器74LS640 反相总线收发器(三态输出)74LS641 同相8总线收发器,集电极开路74LS642 同相8总线收发器,集电极开路74LS643 8位三态总线发送接收器74LS644 真值反相8总线收发器,集电极开路74LS645 三态同相8总线收发器74LS646 八位总线收发器,寄存器74LS647 八位总线收发器,寄存器74LS648 八位总线收发器,寄存器74LS649 八位总线收发器,寄存器74LS651 三态反相8总线收发器74LS652 三态反相8总线收发器74LS653 反相8总线收发器,集电极开路74LS654 同相8总线收发器,集电极开路74LS668 4位同步加/减十进制计数器74LS669 带先行进位的4位同步二进制可逆计数器74LS670 4*4寄存器堆(三态)74LS671 带输出寄存的四位并入并出移位寄存器74LS672 带输出寄存的四位并入并出移位寄存器74LS673 16位并行输出存储器,16位串入串出移位寄存器74LS674 16位并行输入串行输出移位寄存器74LS681 4位并行二进制累加器74LS682 8位数值比较器(图腾柱输出)74LS683 8位数值比较器(集电极开路)74LS684 8位数值比较器(图腾柱输出)74LS685 8位数值比较器(集电极开路)74LS686 8位数值比较器(图腾柱输出)74LS687 8位数值比较器(集电极开路)74LS688 8位数字比较器(OC输出)74LS689 8位数字比较器74LS690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74LS691 计数器/寄存器(带多转换,三态输出)74LS692 同步十进制计数器(带预置输入,同步清除)74LS693 计数器/寄存器(带多转换,三态输出)74LS696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74LS697 计数器/寄存器(带多转换,三态输出)74LS698 计数器/寄存器(带多转换,三态输出)74LS699 计数器/寄存器(带多转换,三态输出)74LS716 可编程模n十进制计数器74LS718 可编程模n十进制计数器。

74LS系列芯片功能反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS37374系列：：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06 Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│ 六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│ 四总线三态门74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门74S64 74S65(OC门)│14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 78│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐ 双D触发器74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND74HC系列功能表集成电路-74HC系列型号器件名称厂牌[数据表] 74HC00 四2输入端与非门 TI74HC01 四2输入端与非门(OC)74HC02 四2输入端或非门 TI74HC03 四2输入端与非门(OC) TI74HC04 六反相器 TI74HC05 HEX INVERTERS74HC08 四2输入端与门 TI74HC09 QUADRUPLE 2-INPUT POSITIVE-AND74HC10 三3输入端与非门 TI74HC11 三3输入端与门 TI74HC14 双4输入端与非门 TI74HC20 双4输入端与非门 TI74HC21 双4输入端与门 TI74HC27 三3输入端或非门 TI74HC30 8输入端与非门 TI74HC32 四2输入端或门 TI74HC42 4线-10线译码器(BCD输入) TI74HC73 DUAL J-K FLIP-FLOP TI74HC74 双上升沿D型触发器 TI74HC75 4-BIT BISTABLE LATCH TI74HC85A 四位数值比较器 TI74HC86 四2输入端异或门 TI74HC93 双4输入端与非门 TI74HC107 双主-从J-K触发器 TI74HC109 双J-K触发器 TI74HC112 双下降沿J-K触发器 TI型号器件名称厂牌[数据表]74HC123 可重触发双稳态触发器 TI74HC125 四总线缓冲器 TI74HC126 四总线缓冲器74HC132 四2输入端与非门74HC133 13-INPUT POSITIVE-NAND74HC137 地址锁存3线-8线译码器74HC138 3线-8线译码器74HC139 双2线-4线译码器74HC147 10线-4线优先编码器74HC148 8-LINE TO 3-LINE PRIORITY ENCODERS74HC151 8-INPUT MULTIPLEXER74HC153 DUAL 4-INPUT MULTIPLEXER74HC154 4线-16线译码器74HC157 四2选1数据选择器74HC158 四2选1数据选择器74HC160 DECADE COUNTER74HC161 4位二进制同步计数器74HC162 DECADE COUNTER74HC163 4-BIT BINARY PRESETTABLE COUNTER74HC164 8位移位寄存器74HC165 8位并行输入/串行输出寄存器74HC166 8位并行输入/串行输出移位寄存器 TI,PHI 74HC173 4位D型寄存器 TI74HC174 HEX D-TYPE FLIP-FLOP WITH RESET TI74HC175 四上升沿D型触发器 TI74HC190 十进制同步加/减计数器 TI74HC191 4位二进制同步加/减计数器 TI74HC192 BCD二进制同步加/减计数器 TI型号器件名称厂牌[数据表]74HC193 可预置4位二进制加/减计数器 TI74HC194 4位并入/串入-并出/串出移位寄存 TI74HC195 4位移位寄存器 TI74HC221 双单稳态触器 TI74HC237 3-8线译码器（带地址锁存） TI74HC238 3-8线译码器 TI74HC239 双2-4线译码器74HC240 八反相缓冲/线驱动/线接收器 TI74HC241 八缓冲/线驱动/线接收器 TI74HC243 四总线收发器 TI74HC244 八缓冲/线驱动/线接收器 TI,FSC74HC245 八双向总线发送/接发器 TI,FSC74HC251 8选1数据选择器74HC253 双4选1数据选择器74HC257 四2选1数据选择器74HC258 四2选1数据选择器74HC259 8位可寻址锁存器74HC266 QUADRUPLE 2-INPUT EXCLUSIVE-NOR74HC273 八D触发器74HC280 9位奇偶产生器/校验器 TI74HC283 4位二进制超位全加器74HC297 DIGITAL PHASE-LOCKED-LOOP74HC299 8位双向通用移位/存储寄存器型号器件名称厂牌[数据表]74HC354 带锁存三态8-1多路转换开关74HC365 六总线驱动器74HC366 六反相总线驱动器74HC367 六总线驱动器74HC368 六反相总线驱动器74HC373 六D型锁存器74HC374 六上升沿D型触发器74HC375 4-BIT BISTABLE LATCH74HC377 六上升沿D型触发器74HC378 6-BIT D-TYPE FLIP-FLOP74HC379 QUADRUPLE D-TYPE FLIP-FLOP74HC390 双十进制计数器74HC393 双4位二进制计数器74HC4002 高速CMOS双4输入端或非门74HC4015 高速CMOS双4位串入/并出移位寄存器74HC4016 高速CMOS四传输门74HC4017 高速CMOS十进制计数/分配器74HC4020 高速CMOS14级串行二进制计数/分频器74HC4024 高速CMOS7级二进制串行计数/分频器74HC4040 高速CMOS12级二进制串行计数/分频器74HC4046A 高速CMOS锁相环74HC4049 高速CMOS六反相缓冲/变换器74HC4050 高速CMOS六同相缓冲/变换器CD系列芯片功能CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOLCD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。

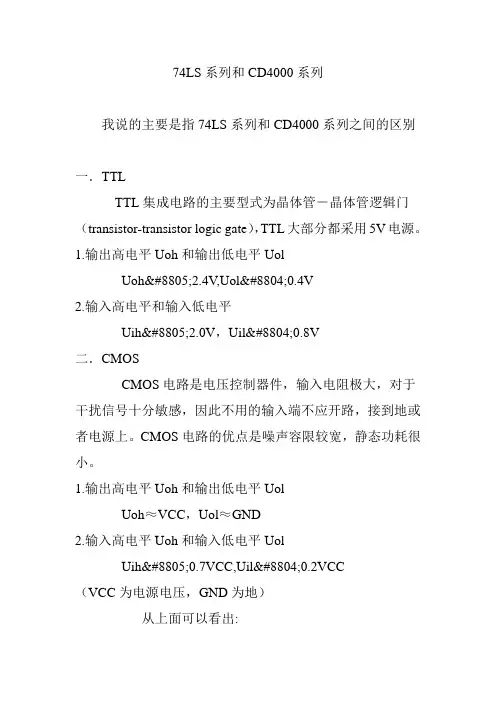

74LS系列和CD4000系列我说的主要是指74LS系列和CD4000系列之间的区别一．TTLTTL集成电路的主要型式为晶体管－晶体管逻辑门（transistor-transistor logic gate），TTL大部分都采用5V电源。

1.输出高电平Uoh和输出低电平UolUoh≥2.4V,Uol≤0.4V2.输入高电平和输入低电平Uih≥2.0V，Uil≤0.8V二．CMOSCMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。

CMOS电路的优点是噪声容限较宽，静态功耗很小。

1.输出高电平Uoh和输出低电平UolUoh≈VCC，Uol≈GND2.输入高电平Uoh和输入低电平UolUih≥0.7VCC,Uil≤0.2VCC（VCC为电源电压，GND为地）从上面可以看出:在同样5V电源电压情况下，COMS电路可以直接驱动TTL，因为CMOS的输出高电平大于2.0V,输出低电平小于0.8V；而TTL电路则不能直接驱动CMOS电路，TTL 的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，则CMOS电路就不能检测到高电平，低电平小于0.4V满足要求，所以在TTL电路驱动COMS电路时需要加上拉电阻。

如果出现不同电压电源的情况，也可以通过上面的方法进行判断。

如果电路中出现3.3V的COMS电路去驱动5V CMOS电路的情况，如3.3V单片机去驱动74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT （74系列的输入输出在下面有介绍）的芯片，因为3.3V CMOS 可以直接驱动5V的TTL电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。

74ls系列芯⽚功能和参数详细介绍74、74HC、74LS系列芯⽚资料系列电平典型传输延迟ns 最⼤驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯⽚，逻辑功能上是⼀样的。

74LSxx的使⽤说明如果找不到的话，可参阅74xx 或74HCxx的使⽤说明。

有些资料⾥包含了⼏种芯⽚，如74HC161资料⾥包含了74HC160、74HC161、74HC162、74HC163四种芯⽚的资料。

找不到某种芯⽚的资料时，可试着查看⼀下临近型号的芯⽚资料。

7400 QUAD 2-INPUT NAND GATES 与⾮门7401 QUAD 2-INPUT NAND GATES OC 与⾮门7402 QUAD 2-INPUT NOR GATES 或⾮门7403 QUAD 2-INPUT NAND GATES 与⾮门7404 HEX INVERTING GATES 反向器7406 HEX INVERTING GATES HV ⾼输出反向器7408 QUAD 2-INPUT AND GATE 与门7409 QUAD 2-INPUT AND GATES OC 与门7410 TRIPLE 3-INPUT NAND GATES 与⾮门7411 TRIPLE 3-INPUT AND GATES 与门74121 ONE-SHOT WITH CLEAR 单稳态74132 SCHMITT TRIGGER NAND GATES 触发器与⾮门7414 SCHMITT TRIGGER INVERTERS 触发器反向器74153 4-LINE TO 1 LINE SELECTOR 四选⼀74155 2-LINE TO 4-LINE DECODER 译码器74180 PARITY GENERATOR/CHECKER 奇偶发⽣检验74191 4-BIT BINARY COUNTER UP/DOWN 计数器7420 DUAL 4-INPUT NAND GATES 双四输⼊与⾮门7426 QUAD 2-INPUT NAND GATES 与⾮门7427 TRIPLE 3-INPUT NOR GATES 三输⼊或⾮门7430 8-INPUT NAND GATES ⼋输⼊端与⾮门7432 QUAD 2-INPUT OR GATES ⼆输⼊或门7438 2-INPUT NAND GATE BUFFER 与⾮门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES 双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR 四位⽐较器7486 2-INPUT EXCLUSIVE OR GATES 双端异或门74HC00 QUAD 2-INPUT NAND GATES 双输⼊与⾮门74HC02 QUAD 2-INPUT NOR GATES 双输⼊或⾮门74HC03 2-INPUT OPEN-DRAIN NAND GATES 与⾮门74HC04 HEX INVERTERS 六路反向器74HC05 HEX INVERTERS OPEN DRAIN 六路反向器74HC08 2-INPUT AND GATES 双输⼊与门74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11 TRIPLE 3-INPUT AND GATES 三输⼊与门74HC112 DUAL J-K FLIP-FLOP 双J-K触发器74HC113 DUAL J-K FLIP-FLOP PRESET 双JK触发器74HC123A RETRIGGERABLE MONOSTAB 可重触发单稳74HC125 TRI-STATE QUAD BUFFERS 四个三态门74HC126 TRI-STATE QUAD BUFFERS 六三态门74HC132 2-INPUT TRIGGER NAND 施密特触发与⾮门74HC133 13-INPUT NANDGATES ⼗三输⼊与⾮门74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器74HC138 3-8 LINE DECODER 3线⾄8线译码器74HC139 2-4 LINE DECODER 2线⾄4线译码器74HC14 TRIGGERED HEX INVERTER 六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC151 8-CHANNEL DIGITAL MUX 8通道多路器74HC153 DUAL 4-INPUT MUX 双四输⼊多路器74HC154 4-16 LINE DECODER 4线⾄16线译码器74HC155 2-4 LINE DECODER 2线⾄4线译码器74HC157 QUAD 2-INPUT MUX 四个双端多路器74HC161 BINARY COUNTER ⼆进制计数器74HC163 DECADE COUNTERS ⼗进制计数器74HC164 SERIAL-PARALLEL SHIFT REG 串⼊并出74HC165 PARALLEL-SERIAL SHIFT REG 并⼊串出74HC166 SERIAL-PARALLEL SHIFT REG 串⼊并出74HC173 TRI-STATE D FLIP-FLOP 三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR 六D触发器74HC175 HEX D FLIP-FLOP W/CLEAR 六D触发器74HC181 ARITHMETIC LOGIC UNIT 算术逻辑单元74HC182 LOOK AHEAD CARRYGENERATR 进位发⽣器74HC190 BINARY UP/DN COUNTER ⼆进制加减计数器74HC191 DECADE UP/DN COUNTER ⼗进制加减计数器74HC192 DECADE UP/DN COUNTER ⼗进制加减计数器74HC193 BINARY UP/DN COUNTER ⼆进制加减计数器74HC194 4BIT BI-DIR SHIFT 4位双向移位寄存器74HC195 4BIT PARALLEL SHIFT 4位并⾏移位寄存器74HC20 QUAD 4-INPUT NAND GATE 四个四⼊与⾮门74HC221A NON-RETRIG MONOSTAB 不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线⾄8线译码器74HC242/243 TRI-STAT TRANSCEIVER 三态收发器74HC244 OCTAL 3-STATE BUFFER ⼋个三态缓冲门74HC245 OCTAL 3-STATE TRANSCEIVER 三态收发器74HC251 8-CH 3-STATE MUX 8路3态多路器74HC253 DUAL 4-CH 3-STATE MUX 4路3态多路器74HC257 QUAD 2-CH 3-STATE MUX 4路3态多路器74HC258 2-CH 3-STATE MUX 2路3态多路器74HC259 3-8 LINE DECODER 8位地址锁存译码器74HC266A 2-INPUT EXCLUSIVE NOR GATE 异或⾮74HC27 TRIPLE 3-INPUT NOR GATE三个3输⼊或⾮门74HC273 OCTAL D FLIP-FLOP CLEAR 8路D触发器74HC280 9BIT ODD/EVEN GENERATOR 奇偶发⽣器74HC283 4BIT BINARY ADDER CARRY 四位加法器74HC299 3-STATE UNIVERSAL SHIFT 三态移位寄存74HC30 8-INPUT NAND GATE 8输⼊端与⾮门74HC32 QUAD 2-INPUT OR GATE 四个双端或门74HC34 NON-INVERTER ⾮反向器74HC354 8-CH 3-STATE MUX 8路3态多路器74HC356 8-CH 3-STATE MUX 8路3态多路器74HC365 HEX 3-STATE BUFFER 六个三态缓冲门74HC366 3-STATE BUFFER INVERTER 缓冲反向器74HC367 3-STATE BUFFER INVERTER 缓冲反向器74HC368 3-STATE BUFFER INVERTER 缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP 三态D触发器74HC393 4-BIT BINARY COUNTER 4位⼆进制计数器74HC4016 QUAD ANALOG SWITCH 四路模拟量开关74HC4020 14-Stage Binary Counter 14输出计数器74HC4017 Decade Counter/Divider with 10 Decoded Outputs ⼗进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter 12出计数器74HC4046 PHASE LOCK LOOP 相位监测输出器74HC4049 LEVEL DOWN CONVERTER 电平变低器74HC4050 LEVEL DOWN CONVERTER 电平变低器74HC4051 8-CH ANALOG MUX 8通道多路器74HC4052 4-CH ANALOG MUX 4通道多路器74HC4053 2-CH ANALOG MUX 2通道多路器74HC4060 14-STAGE BINARY COUNTER 14阶BIN计数74HC4066 QUAD ANALOG MUX 四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE 3输⼊或门74HC42 BCD TO DECIMAL BCD转⼗进制译码器74HC423A RETRIGGERABLE MONOSTAB 可重触发单稳74HC4511 BCD-7 SEG DRIVER/DECODER 7段译码器74HC4514 4-16 LINE DECODER 4⾄16线译码器74HC4538A RETRIGGERAB MONOSTAB 可重触发单稳74HC4543 LCD BCD-7 SEG LCD⽤的BCD-7段译码驱动74HC51 AND OR GATE INVERTER 与或⾮门74HC521 8BIT MAGNITUDE COMPARATOR 判决定路74HC533 3-STATE D LATCH 三态D锁存器74HC534 3-STATE D FLIP-FLOP 三态D型触发器74HC540 3-STATE BUFFER 三态缓冲器74HC541 3-STATE BUFFER INVERTER三态缓冲反向器74HC58 DUAL AND OR GATE 与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC594 8BIT SHIFT REG 8位移位寄存器74HC595 8BIT SHIFT REG 8位移位寄存器出锁存74HC597 8BIT SHIFT REG 8位移位寄存器⼊锁存74HC620 3-STATE TRANSCEIVER 反向3态收发器74HC623 3-STATE TRANSCEIVER ⼋路三态收发器74HC640 3-STATE TRANSCEIVER 反向3态收发器74HC643 3-STATE TRANSCEIVER ⼋路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器74HC648 INVERT BUS TRANCIVER 反向总线收发器74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE 异或⾮门74HC73 DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP 双D触发器74HC75 4BIT BISTABLE LATCH 4位双稳锁存器74HC76 PRESET/CLEAR JK FLIP-FLOP 双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR 4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE 2输⼊异或门74HC942 BAUD MODEM 300BPS低速调制解调器74HC943 300 BAUD MODEM 300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES 与⾮门74LS02 QUAD 2-INPUT NOR GATES 或⾮门74LS03 QUAD 2-INPUT NAND GATES 与⾮门74LS04 HEX INVERTING GATES 反向器74LS05 HEX INVERTERS OPEN DRAIN 六路反向器74LS08 QUAD 2-INPUT AND GATE 与门74LS09 QUAD 2-INPUT AND GATES OC 与门74LS10 TRIPLE 3-INPUT NAND GATES 与⾮门74LS109 QUAD 2-INPUT AND GATES OC 与门74LS11 TRIPLE 3-INPUT AND GATES 与门74LS112 DUAL J-K FLIP-FLOP 双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET 双JK触发器74LS114 NEGATIVE J-K FLIP-FLOP 负沿J-K触发器74LS122 Retriggerable Monostab 可重触发单稳74LS123 Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS 四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输⼊与⾮触发器74LS160 BCD DECADE 4BIT BIN COUNTERS 计数器74LS136 QUADRUPLE 2-INPUT XOR GATE 异或门74LS138 3-8 LINE DECODER 3线⾄8线译码器74LS139 2-4 LINE DECODER 2线⾄4线译码器74LS14 TRIGGERED HEX INVERTER 六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS151 8-CHANNEL DIGITAL MUX 8通道多路器74LS153 DUAL 4-INPUT MUX 双四输⼊多路器74LS155 2-4 LINE DECODER 2线⾄4线译码器74LS156 2-4 LINE DECODER/DEMUX 2-4译码器74LS157 QUAD 2-INPUT MUX 四个双端多路器74LS158 2-1 LINE MUX 2-1线多路器74LS160A BINARY COUNTER ⼆进制计数器74LS161A BINARY COUNTER ⼆进制计数器74LS162A BINARY COUNTER ⼆进制计数器74LS163A DECADE COUNTERS ⼗进制计数器74LS164 SERIAL-PARALLEL SHIFT REG 串⼊并出74LS168 BI-DIRECT BCD TO DECADE 双向计数器74LS1694BIT UP/DN BIN COUNTER 四位加减计数器74LS173 TRI-STATE D FLIP-FLOP 三态D触发器74LS174 HEX D FLIP-FLOP W/CLEAR 六D触发器74LS175 HEX D FLIP-FLOP W/CLEAR 六D触发器74LS190 BINARY UP/DN COUNTER ⼆进制加减计数器74LS191 DECADE UP/DN COUNTER ⼗进制加减计数器74LS192 DECADE UP/DN COUNTER ⼗进制加减计数器74LS193BINARY UP/DN COUNTER ⼆进制加减计数器74LS194A 4BIT BI-DIR SHIFT 4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并⾏移位寄存器74LS20 QUAD 4-INPUT NAND GATE 四个四⼊与⾮门74LS21 4-INPUT AND GATE 四输⼊端与门74LS240 OCTAL 3-STATE BUFFER ⼋个三态缓冲门74LS244 OCTAL 3-STATE BUFFER ⼋个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER 三态收发器74LS253 DUAL 4-CH 3-STATE MUX 4路3态多路器74LS256 4BIT ADDRESS LATCH 四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX 4路3态多路器74LS258 2-CH 3-STATE MUX 2路3态多路器74LS27 TRIPLE 3-INPUT NOR GATES 三输⼊或⾮门74LS279 QUAD R-S LATCHES 四个RS⾮锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或⾮缓冲74LS283 4BIT BINARY ADDER CARRY 四位加法器74LS30 8-INPUT NAND GATES ⼋输⼊端与⾮门74LS32 QUAD 2-INPUT OR GATES ⼆输⼊或门74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器74LS365 HEX 3-STATE BUFFER 六个三态缓冲门74LS367 3-STATE BUFFER INVERTER 缓冲反向器74LS368A 3-STATE BUFFER INVERTER 缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set 2个JK触发器74LS379 QUAD PARALLEL REG 四个并⾏寄存器74LS38 2-INPUT NAND GATE BUFFER 与⾮门缓冲器74LS390 DUAL DECADE COUNTER 2个10进制计数器74LS393 DUAL BINARY COUNTER 2个2进制计数器74LS42 BCD TO DECIMAL BCD转⼗进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER 与或⾮门74LS540 OCT Buffer/Line Driver 8路缓冲驱动器74LS541 OCT Buffer/LineDriver 8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS682 8BIT MAGNITUDE COMPARATOR 8路⽐较器74LS684 8BIT MAGNITUDE COMPARATOR 8路⽐较器74LS75 QUAD LATCHES 双锁存器74LS83A 4BIT BINARY ADDER CARRY 四位加法器74LS85 4BIT MAGNITUDE COMPARAT 4位判决电路74LS86 2INPUT EXCLUSIVE OR GATE 2输⼊异或门74LS90 DECADE/BINARY COUNTER ⼗/⼆进制计数器74LS95B4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS688 8BIT MAGNITUDE COMPARAT 8位判决电路74LS136 2-INPUT XOR GATE 2输⼊异或门74LS651 BUS TRANSCEIVERS 总线收发器74LS653 BUS TRANSCEIVERS 总线收发器74LS670 3-STATE 4-BY-4 REG 3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器。

74系列芯片功能大全解析1.74LS00-四个二输入与门：该芯片包含了四个二输入与门，每个门具有两个输入引脚和一个输出引脚。

当所有输入引脚同时为高电平时，输出引脚才会输出高电平。

2.74LS04-六个反相器：该芯片包含了六个反相器，也称为非门。

所有输入引脚和输出引脚均为高电平或低电平之间的互补。

3.74LS08-四个二输入与非门：该芯片包含了四个二输入与非门。

与与门不同的是，当所有输入引脚同时为高电平时，输出引脚输出低电平。

4.74LS32-四个二输入或门：该芯片包含了四个二输入或门。

当任意一个或多个输入引脚为高电平时，输出引脚会输出高电平。

5.74LS86-四个二输入异或门：该芯片包含了四个二输入异或门。

当任意一个输入引脚为高电平时，输出引脚输出高电平。

当所有输入引脚均为低电平或均为高电平时，输出引脚输出低电平。

6.74LS74-双D触发器：该芯片包含了两个D触发器。

D触发器是最常见的触发器类型之一，具有时钟信号、输入信号和输出信号三个引脚。

7.74LS138-三到八译码器：该芯片可以将三个二进制输入信号转换为八个输出信号，用于选择特定的输出。

8.74LS151-八输入数据选择器：该芯片可以选择八个输入信号中的一个进行输出。

9.74LS161-二进制计数器：该芯片可以实现二进制计数功能，根据时钟信号和控制信号的输入，将输出信号从0000（0）到1111（15）递增。

10.74LS245-八位双向总线收发器：该芯片可以实现八位数据的双向传输，可用于数据总线的驱动和接收。

这只是74系列芯片中的一小部分常用功能，还有很多其他功能的芯片，如时钟发生器、计时器、多路复用器等。

这些芯片广泛应用于数字电子系统的设计和实现中，可以帮助实现各种数字逻辑功能，提高电路的灵活性和可扩展性。

74LS系列与74HC，74HCT，CD系列的区别一、概述：74LS是TTL电路的一个系列，TTL电路以双极型晶体管为开关元件所以以称双极型（电子和空穴）集成电路。

74HC是CMOS电路，CMOS电路是MOS电路中的主导产品。

MOS电路以绝缘栅场效应晶体管为开关元件。

所以又称单极型集成电路。

按其导电沟道的类型，MOS电路可分为PMOST 、NMOS和CMOS电路。

CMOS电路沿着4000A--4000B/4500B（统一称为4000B）--74HC/74vHC--74HCT系列高速发展。

HCT系列还同TTL电平兼容，扩大了应用范围。

CD代表标准的4000系列CMOS电路，我国生产的CMOS电路系列为“CC4000B”。

二、TTL逻辑芯片与与CMOS逻辑芯片的区别1.TTL工作电压范围为5V正负左右。

CMOS为3--18V左右。

2.频率特性：标准TTL电路在5MHZ以下，一般COMS在100KHZ以下。

3.速度*功耗积：（在100KHZ时，单位为PJ）标准TTL电路和为100。

标准CMOS为11。

4.最小输出的驱动电流（单位MA，输出低电平0.4V）标准输出：标准TTL系列为16。

标准COMS（4000系列为16，74系列为4）。

5.大电流输出：标准TTL为48V。

标准COMS（4000为16，74系列为6）6.扇出能力：标准TTL为系列为40（大电流输出为120）。

标准COMS（4000系列为4，74系列为10，大电流输出为4，15）。

7.最大输入电流（单位MA，输出低电平4V）：标准TTL系列为-1.6。

COMS（4000系列为正负0.001，74系列为负0.001）。

8.输入阻抗：COMS可达10M，TTL为5M。

74LSHC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。

LS规定高电平为2.0V，低电平为0.8V。

带负载特性不同。

2.HC上拉下拉能力相同，LS上拉弱而下拉强。

3.输入特性不同:HC输入电阻很高，输入开路时电平不定。

常见74系列逻辑电路7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动7448 TTL BCD—7段译码器/内部上拉输出驱动7449 TTL BCD—7段译码器/OC输出74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器通用器件选购指南SN74S-X:高速逻辑门系列( TTL兼容)SN74S-X:高速逻辑门系列( TTL兼容)(续)SN74HCT-X:高速COMS逻辑门系列( TTL兼容)SN74LS-X:低功耗逻辑门系列( TTL兼容)/。

74HCLS、CD4000系列芯片功能介绍74/HC/LS、CD4000系列芯片功能介绍2009-12-07 20:1274ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展) 74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展) 74ls53 四路2-2-3-2输入与或非门(可扩展) 74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端) 74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端) 74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出) 74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器CD4001 4二输入或非门CD4002 双4输入或非门CD4006 18位静态移位寄存器CD4007 双互补对加反相器CD4009 六缓冲器/转换－倒相CD4010 六缓冲器/转换－正相CD4011 四2输入与非门CD4012 双4输入与非门CD4013 置/复位双D型触发器CD4014 8位静态同步移位寄存CD4015 双4位静态移位寄存器CD4016 四双向模拟数字开关CD4017 10译码输出十进制计数器CD4018 可预置1/N计数器CD4019 四与或选择门CD4020 14位二进制计数器CD4021 8位静态移位寄存器CD4022 8译码输出8进制计数器CD4023 三3输入与非门CD4024 7位二进制脉冲计数器CD4025 三3输入与非门CD4026 十进制/7段译码/驱动CD4027 置位/复位主从触发器CD4028 BCD十进制译码器CD4029 4位可预置可逆计数器CD4030 四异或门CD4031 64位静态移位寄存器CD4032 三串行加法器CD4033 十进制计数器/7段显示CD4034 8位静态移位寄存器CD4035 4位并入/并出移位寄存器CD4038 3位串行加法器CD4040 12位二进制计数器CD4041 四原码/补码缓冲器CD4042 四时钟D型锁存器CD4043 四或非R/S锁存器CD4044 四与非R/S锁存器CD4046 锁相环CD4047 单非稳态多谐振荡器CD4048 可扩充八输入门CD4049 六反相缓冲/转换器CD4050 六正相缓冲/转换器CD4051 单8通道多路转换/分配CD4052 双4通道多路转换/分配CD4053 三2通道多路转换/分配CD4056 7段液晶显示译码/驱动CD4060 二进制计数/分频/振荡CD4063 四位数值比较器CD4066 四双相模拟开管CD4067 16选1模拟开关CD4068 8输入端与非/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入或门CD4072 双四输入或门CD4073 三3输入与门CD4075 三3输入与门CD4076 4位D型寄存器CD4077 四异或非门CD4078 八输入或/或非门CD4081 四输入与门CD4082 双4输入与门CD4085 双2组2输入与或非门CD4086 可扩展2输入与或非门CD4093 四与非斯密特触发器CD4094 8位移位/贮存总线寄存CD4096 3输入J－K触发器CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40103 同步可预置减法器CD40106 六斯密特触发器CD40107 双2输入与非缓冲/驱动CD40110 计数/译码/锁存/驱动CD40174 6D触发器CD40175 4D触发器CD40192 BCD可预置可逆计数器CD40193 二进制可预置可逆计数器CD40194 4位双相移位寄存器。

74系列逻辑器件命名规格一、引言74系列逻辑器件是一类广泛应用于数字电路中的集成电路芯片，由美国德州仪器公司（Texas Instruments）研发和生产。

这些芯片具有高速、低功耗和稳定可靠的特点，被广泛应用于计算机、通信设备、工业控制等领域。

为了方便用户选择和使用不同功能的逻辑器件，德州仪器公司为每种芯片定义了一套规范的命名规格。

本文将详细介绍74系列逻辑器件的命名规格，包括前缀、功能码和后缀等内容。

二、命名规格1. 前缀74系列逻辑器件的命名以“SN”作为前缀，表示“德州仪器（Texas Instruments）”的英文缩写。

例如，SN74LS00是一种常见的74系列逻辑门芯片。

2. 功能码每种逻辑器件根据其功能被分配了一个唯一的功能码。

这个功能码在芯片型号中起到了区分不同类型芯片的作用。

功能码通常由两个字母和两位数字组成：•第一个字母表示芯片类型：–S：逻辑门（Logic Gates）–N：触发器（Flip-Flops）–D：锁存器（Latches）–T：计数器（Counters）–etc.•第二个字母表示芯片家族：–L：低功耗系列（Low-power Schottky）–H：高速系列（High-speed）•数字部分表示具体功能和特性，如门数量、输入/输出端口数等。

举例说明：•SN74LS00：SN代表德州仪器公司，74代表逻辑器件系列，LS代表低功耗系列，00表示具体的逻辑门芯片。

•SN74HC595：SN代表德州仪器公司，74代表逻辑器件系列，HC代表高速系列，595表示具体的移位寄存器芯片。

3. 后缀根据不同芯片的功能和特性，后缀部分用于进一步描述逻辑器件的规格。

常见的后缀有：•A/B/C/D/E/F/G/H/I/J/K/L/M/N/P/Q/R/S/T/U/V/W/X/Y/Z等：用于区分不同尺寸或包装形式的芯片。

•N/R/S/T等：表示不同温度范围的工作级别。

•E/F等：表示不同电源电压级别。

74系列芯片功能大全1.74LS00系列：四个二输入与非门。

它具有低功耗和高噪声抑制能力，适用于各种逻辑门电路的设计。

2.74LS04系列：六个反相器。

它是最基本的数字逻辑门，将输入的电平反向输出，常用于信号的反向及电平转换。

3.74LS08系列：四个二输入与门。

它将两个输入的逻辑值进行与运算，并输出结果。

4.74LS11系列：三个三输入与非门。

它有三个输入，任意一个为低电平时，输出为高电平，用于逻辑运算。

5.74LS32系列：四个二输入或门。

它将两个输入的逻辑值进行或运算，并输出结果。

6.74LS86系列：四个二输入异或门。

它将两个输入的逻辑值进行异或运算，并输出结果。

7.74LS74系列：两个D触发器。

它具有存储和放大功能，能够将输入的数据保存在内部存储器中，并在时钟输入时输出。

8.74LS138系列：三到八线译码器。

它将三线地址输入转换为八线输出，常用于扩展芯片的选择控制。

9.74LS151系列：八位数据选择器/复用器。

它可以选择多个输入中的一个数据进行输出，常用于数据多路选择控制。

10.74LS161系列：四位二进制同步计数器。

它可以实现二进制计数功能，并输出计数结果。

11.74LS244系列：八位三态缓冲器。

它可以实现输入与输出之间的隔离，减小电路之间的干扰，常用于总线缓冲与扩展。

12.74LS365系列：六位高速三态输出缓冲器。

它可以实现输入与输出之间的隔离，使得数据能够在不同电路之间传输。

13.74LS374系列：八位D型触发器。

它具有存储和放大功能，能够保存输入数据并在时钟输入时输出。

14.74LS595系列：八位移位寄存器。

它可以将数据进行移位操作，并将输出结果保存在内部寄存器中。

15.74LS688系列：八位比较器。

它可以比较两个八位输入的大小，并根据比较结果输出相应的逻辑信号。

以上仅是部分常用的74系列芯片功能介绍，这些芯片在数字逻辑电路中广泛应用，可以实现数据传输、逻辑运算、计数等功能。

74系列功能大全1.74LS00-四个二输入与非门2.74LS02-四个二输入与门3.74LS08-四个二输入与门4.74LS10-三个三输入与非门5.74LS20-两个四输入与非门6.74LS32-四个二输入或门7.74LS74-D触发器（正沿触发）8.74LS86-四个二输入异或门9.74LS90-可配置的分频器（十进制计数器）10.74LS95-八位移位寄存器11.74LS138-三到八位解码器/多路复用器13.74LS151-八通道数据选择器/多路复用器14.74LS154-4到16位解码器/多路复用器15.74LS161-四位同步二进制计数器16.74LS164-八位串行输入/并行输出移位寄存器17.74LS173-四位同步可清零D触发器18.74LS181-位切换器（算术逻辑器件）19.74LS245-八位双向总线转换器20.74LS283-四位二进制加法器这些芯片具有各种不同的功能和应用。

它们可以用于逻辑运算、计数器、寄存器、多路复用器、解码器、移位寄存器等。

在数字电路设计中，它们起着至关重要的作用。

举个例子，74LS00是一个四个二输入与非门的芯片。

它有四个独立的门电路，每个门电路都有两个输入和一个输出。

输入信号通过门电路进行与非运算，输出信号通过门电路进行反转。

这个功能在逻辑电路和计算机系统中经常使用。

另一个例子是74LS74芯片，它是一个D触发器。

D触发器是最常用的触发器类型之一，它可以存储一位二进制数据。

74LS74芯片有两个独立的D触发器，每个触发器有一个数据输入和时钟输入，以及一个输出。

D触发器通常用于存储数据、寄存器、计数器和时序电路中。

除了上述列举的芯片，74系列还有许多其他的型号和功能。

例如，74LS04是一个六个反相器的芯片，74LS151是一个八通道数据选择器/多路复用器，74LS161是一个四位同步二进制计数器。

每个芯片都有特定的功能和应用，可以根据设计需求选择合适的芯片。
