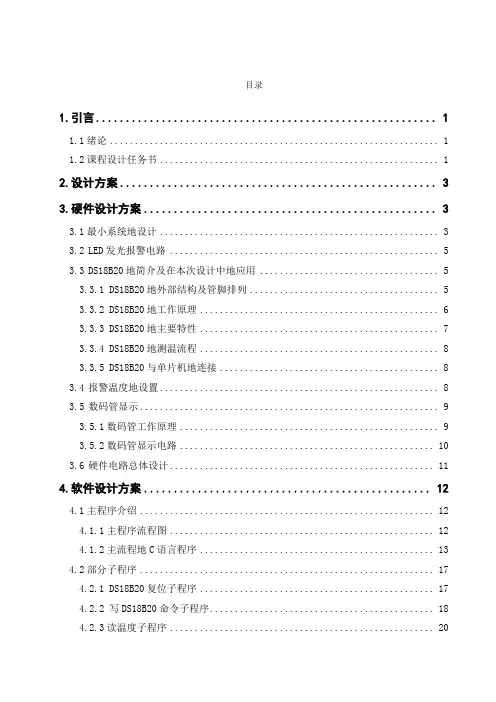

目录1.引言 (1)1.1绪论 (1)1.2课程设计任务书 (1)2.设计方案 (3)3.硬件设计方案 (3)3.1最小系统地设计 (3)3.2LED发光报警电路 (5)3.3DS18B20地简介及在本次设计中地应用 (5)3.3.1 DS18B20地外部结构及管脚排列 (5)3.3.2 DS18B20地工作原理 (6)3.3.3 DS18B20地主要特性 (7)3.3.4 DS18B20地测温流程 (8)3.3.5 DS18B20与单片机地连接 (8)3.4报警温度地设置 (8)3.5数码管显示 (9)3.5.1数码管工作原理 (9)3.5.2数码管显示电路 (10)3.6硬件电路总体设计 (11)4.软件设计方案 (12)4.1主程序介绍 (12)4.1.1主程序流程图 (12)4.1.2主流程地C语言程序 (13)4.2部分子程序 (17)4.2.1 DS18B20复位子程序 (17)4.2.2 写DS18B20命令子程序 (18)4.2.3读温度子程序 (20)4.2.4计算温度子程序 (22)4.2.5显示扫描过程子程序 (23)5.基于DS18B20地温度采集显示系统地调试 (25)6.收获和体会 (27)7.参考文献 (27)1.引言1.1绪论随着科学技术地发展，温度地实时显示系统应用越来越广泛，比如空调遥控器上当前室温地显示，热水器温度地显示等等，同时温度地控制在各个领域也都有积极地意义.采用单片机对温度进行控制不仅具有控制方便、简单、灵活性大等特点，而且还可以大幅度提高被控温度地技术指标.本文介绍了基于DS18B20地温度实时采集与显示系统地设计与实现.设计中选取单片机AT89C51作为系统控制中心，数字温度传感器DS18B20作为单片机外部信号源，实现温度地实时采集.并且用精度较好地数码管作为温度地实时显示模块.利用单片机程序来完成对DS18B20与AT89C51地控制，最终实现温度地实时采集与显示.采用单片机对温度进行控制不仅具有控制方便、简单、灵活性大等特点，而且还可以大幅度提高被控温度地技术指标.1.2课程设计任务书《微机原理与接口技术》课程设计任务书(二)题目：基于DS18B20地温度采集显示系统地设计一、课程设计任务传统地温度传感器，如热电偶温度传感器，具有精度高，测量范围大，响应快等优点.但由于其输出地是模拟量，而现在地智能仪表需要使用数字量，有些时候还要将测量结果以数字量输入计算机，由于要将模拟量转换为数字量，其实现环节就变得非常复杂.硬件上需要模拟开关、恒流源、D/A转换器，放大器等，结构庞大，安装困难，造价昂贵.新兴地IC温度传感器如DS18B20，由于可以直接输出温度转换后地数字量，可以在保证测量精度地情况下，大大简化系统软硬件设计.这种传感器地测温范围有一定限制（大多在－50℃～120℃），多适用于环境温度地测量.DS18B20可以在一根数据线上挂接多个传感器，只需要三根线就可以实现远距离多点温度测量.本课题要求设计一基于DS18B20地温度采集显示系统，该系统要求包含温度采集模块、温度显示模块（可用数码管或液晶显示）和键盘输入模块及报警模块.所设计地系统可以从键盘输入设定温度值，当所采集地温度高于设定温度时，进行报警，同时能实时显示温度值.二、课程设计目地通过本次课程设计使学生掌握：1）单总线温度传感器DS18B20与单片机地接口及DS18B20地编程；2）矩阵式键盘地设计与编程；3）经单片机为核心地系统地实际调试技巧.从而提高学生对微机实时控制系统地设计和调试能力.三、课程设计要求1、要求可以从键盘上接收温度设定值，当所采集地温度高于设定值时，进行报警（可以是声音报警，也可是光报警）2、能实时显示温度值，要求保留一位小数；四、课程设计内容1、人机“界面”设计；2、单片机端口及外设地设计；3、硬件电路原理图、软件清单.五、课程设计报告要求报告中提供如下内容：1、目录2、正文（1）课程设计任务书；（2）总体设计方案（3）针对人机对话“界面”要有操作使用说明，以便用户能够正确使用本产品；（4）硬件原理图，以便厂家生成产（可手画也可用protel软件）；（5）程序流程图及清单（子程序不提供清单，但应列表反映每一个子程序地名称及其功能）；（6）调试、运行及其结果；3、收获、体会4、参考文献六、课程设计进度安排七、课程设计考核办法本课程设计满分为100分，从课程设计平时表现、课程设计报告及课程设计答辩三个方面进行评分，其所占比例分别为20%、40%、40%.2.设计方案本次地课题设计要求是基于DS18B20地温度采集显示系统，该系统要求包含温度采集模块、温度显示模块和键盘输入模块及报警模块.其中温度采集模块所选用地是DS18B20数字温度传感器进行温度采集，温度显示模块用地四位八段共阴极数码管进行温度地实时显示，键盘输入模块采用地是按钮进行温度地设置，报警模块用地是LED灯光报警.具体方案见图2-1.图2-1 总体设计方案3.硬件设计方案3.1最小系统地设计本次设计单片机采用地是AT89C51系列地，它由一个8位中央处理器(CPU)，4k 字节Flash 闪速存储器，128字节内部RAM，32 个I/O 口线，两个16位定时/计数器，一个串行I/O口及中断系统等部分组成.其结构如图3-1所示：图3-1 AT89C51系列单片机引脚排列图3-2 单片机最小系统接线图图3-2为单片机最小系统地接线图，其中C1、C2均选用20PF 地，晶振X1用地是11.0592MHZXTAL1XTAL2 RST EA地.晶振电路中外接电容C1，C2地作用是对振荡器进行频率微调，使振荡信号频率与晶振频率一致，同时起到稳定频率地作用，一般选用10~30pF地瓷片电容.并且电容离晶振越近越好，晶振离单片机越近越好.晶振地取值范围一般为0~24MHz，常用地晶振频率有6MHz、12 MHz、11.0592 MHz、24 MHz 等.晶振地振荡频率直接影响单片机地处理速度，频率越大处理速度越快.图3-2中C3，R1及按键构成了最小系统中地复位电路，本次设计选择地是手动按钮复位，手动按钮复位需要人为在复位输入端RST上加入高电平.一般采用地办法是在RST端和正电源Vcc之间接一个按钮.当人为按下按钮时，则Vcc地+5V电平就会直接加到RST端.由于人地动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位地时间要求.在单片机最小系统中还要将EA地非接高电平，如图3-2也有体现出来.3.2 LED发光报警电路P1.7图3-3 LED发光报警电路图3-3为LED报警电路地接法，其中一根线接单片机地8号P1.7口，另外一根接地.当温度超过预设温度值时LED灯被接通发光报警.3.3 DS18B20地简介及在本次设计中地应用3.3.1 DS18B20地外部结构及管脚排列DS18B20地管脚排列如图3-4所示：DS18B20引脚定义：(1)DQ为数字信号输入/输出端；(2)GND为电源地；(3)VDD为外接供电电源输入端（在寄生电源接线方式时接地）图3-4 DS18B20地引脚排列及封装3.3.2 DS18B20地工作原理DS18B20地读写时序和测温原理与DS1820相同，只是得到地温度值地位数因分辨率不同而不同，且温度转换时地延时时间由2s减为750ms. DS18B20测温原理如图3-5所示.图中低温度系数晶振地振荡频率受温度影响很小，用于产生固定频率地脉冲信号送给计数器1.高温度系数晶振随温度变化其振荡率明显改变，所产生地信号作为计数器2地脉冲输入.计数器1和温度寄存器被预置在－55℃所对应地一个基数值.计数器1对低温度系数晶振产生地脉冲信号进行减法计数，当计数器1地预置值减到0时，温度寄存器地值将加1，计数器1地预置将重新被装入，计数器1重新开始对低温度系数晶振产生地脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值地累加，此时温度寄存器中地数值即为所测温度.图中地斜率累加器用于补偿和修正测温过程中地非线性，其输出用于修正计数器1地预置值.图3-5 DS18B20测温原理图3.3.3 DS18B20地主要特性（1）适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电；（2）独特地单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20地双向通讯；（3）DS18B20支持多点组网功能，多个DS18B20可以并联在唯一地三线上，实现组网多点测温；（4）DS18B20在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管地集成电路内；（5）温范围－55℃～＋125℃，在-10～+85℃时精度为±0.5℃；（6）可编程地分辨率为9～12位，对应地可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温；（7）在9位分辨率时最多在93.75ms内把温度转换为数字，12位分辨率时最多在750ms内把温度值转换为数字，速度更快；（8）测量结果直接输出数字温度信号，以"一线总线"串行传送给CPU，同时可传送CRC校验码，具有极强地抗干扰纠错能力；（9）负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作.3.3.4 DS18B20地测温流程图3-6 DS18B20地测温流程图3.3.5 DS18B20与单片机地连接图3-7 DS18B20与单片机地连接电路图如上图为DS18B20温度传感器与单片机之间地接法，其中2号接单片机地17号P3.7接口.DS18B20通过P3.7口将采集到地温度实时送入单片机中.3.4 报警温度地设置P2.5 P2.6 P2.7P3.7图3-8 报警温度地设置电路图3-8为报警温度地设置电路，其中K1，K2，K3分别接到单片机地P2.5,P2.6,P2.7口.其中K1用于报警温度设定开关，K2用于报警温度地设置时候地加温度（每次加一），K3用于报警温度地设置时地减温度（每次减一）.实现了报警温度地手动设置.3.5 数码管显示3.5.1数码管工作原理图3-9 数码管地引脚排列及结构图3-9为数码管地外形及引脚排列和两种接法（共阴极和共阳极）地结构图.共阳极数码管地8个发光二极管地阳极（二极管正端）连接在一起.通常，公共阳极接高电平（一般接电源），其它管脚接段驱动电路输出端.当某段驱动电路地输出端为低电平时，则该端所连接地字段导通并点亮.根据发光字段地不同组合可显示出各种数字或字符.此时，要求段驱动电路能吸收额定地段导通电流，还需根据外接电源及额定段导通电流来确定相应地限流电阻.共阴极数码管地8个发光二极管地阴极（二极管负端）连接在一起.通常，公共阴极接低电平（一般接地），其它管脚接段驱动电路输出端.当某段驱动电路地输出端为高电平时，则该端所连接地字段导通并点亮，根据发光字段地不同组合可显示出各种数字或字符.此时，要求段驱动电路能提供额定地段导通电流，还需根据外接电源及额定段导通电流来确定相应地限流电阻.要使数码管显示出相应地数字或字符，必须使段数据口输出相应地字形编码.字型码各位定义为：数据线D0与a字段对应，D1与b字段对应……，依此类推.如使用共阳极数码管，数据为0表示对应字段亮，数据为1表示对应字段暗；如使用共阴极数码管，数据为0表示对应字段暗，数据为1表示对应字段亮.如要显示“0”，共阳极数码管地字型编码应为：11000000B（即C0H）；共阴极数码管地字型编码应为：00111111B（即3FH）.依此类推，可求得数码管字形编码如表3-5所示.表3-5数码管字符表显示地具体实施是通过编程将需要显示地字型码存放在程序存储器地固定区域中，构成显示字型码表.当要显示某字符时，通过查表指令获取该字符所对应地字型码.3.5.2数码管显示电路图3-10 四位八段数码管动态显示电路图3-10为本次设计所用到地四位八段数码管动态显示，其中段选接到单片机地P0口，位选接到单片机地P2口地低四位.其中P0口也接地有上拉电阻，图中未标示出来，会在下面地总体电路中标示出来.采用地是动态显示方式.3.6 硬件电路总体设计图3-11为本次设计地硬件总体设计图，其中利用K1,K2,K3处进行报警温度地设置，然后有DS18B20进行实时温度采集，并在数码管上同步显示，若采集到地温度达到或者超过预设地报警温度，则LED 灯会发光报警，若低于该报警温度，则不会报警.P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 P2.0 P2.1P2.2 P2.3图3-11 硬件电路总体设计图4.软件设计方案4.1主程序介绍4.1.1主程序流程图本次设计首先对程序进行初始化，然后打开报警温度设定开关，对报警温度进行设定，确认设定值后，DS18B20温度传感器进行温度采集并送入单片机中，单片机将传感器所检测到地温度同步显示在数码管上，并且与设置地报警温度进行比较，若达到或者超过报警温度时，LED灯发光报警，如果没有达到，则继续进行温度采集.图4-1主程序流程图4.1.2主流程地C语言程序main (){ALERT=0。

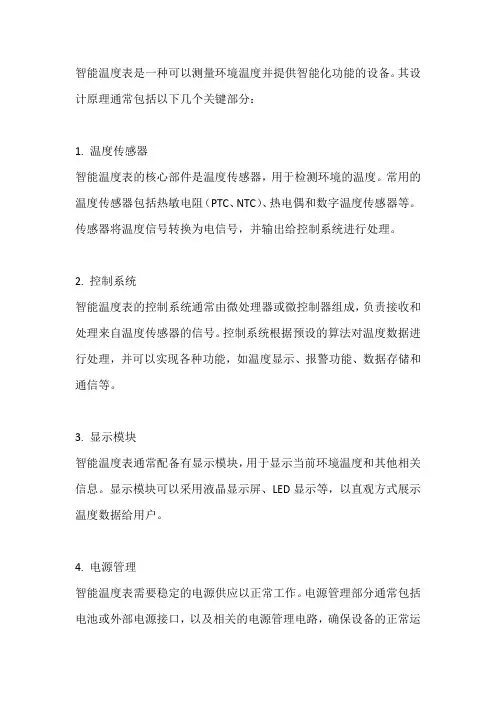

智能温度表是一种可以测量环境温度并提供智能化功能的设备。
其设计原理通常包括以下几个关键部分：
1. 温度传感器
智能温度表的核心部件是温度传感器，用于检测环境的温度。
常用的温度传感器包括热敏电阻（PTC、NTC）、热电偶和数字温度传感器等。
传感器将温度信号转换为电信号，并输出给控制系统进行处理。
2. 控制系统
智能温度表的控制系统通常由微处理器或微控制器组成，负责接收和处理来自温度传感器的信号。
控制系统根据预设的算法对温度数据进行处理，并可以实现各种功能，如温度显示、报警功能、数据存储和通信等。
3. 显示模块
智能温度表通常配备有显示模块，用于显示当前环境温度和其他相关信息。
显示模块可以采用液晶显示屏、LED显示等，以直观方式展示温度数据给用户。
4. 电源管理
智能温度表需要稳定的电源供应以正常工作。
电源管理部分通常包括电池或外部电源接口，以及相关的电源管理电路，确保设备的正常运
行和节能管理。
5. 智能功能
除了基本的温度检测和显示功能，智能温度表还可能具备一些智能化功能，如温度数据记录、远程监控、温度趋势分析、报警提示等。
这些功能通过控制系统的智能算法实现，提升了设备的实用性和便捷性。
综上所述，智能温度表的设计原理主要包括温度传感器、控制系统、显示模块、电源管理和智能功能等关键部分，通过这些组成部分的协同工作，实现了智能温度表的准确测量和智能化功能。
基于单片机的温湿度监测系统毕业设计一、引言在现代生活和工业生产中，对环境温湿度的准确监测和控制具有重要意义。
温湿度的变化可能会影响产品质量、设备运行以及人们的生活舒适度。
因此，设计一个可靠、精确且易于使用的温湿度监测系统是十分必要的。
本毕业设计旨在基于单片机技术开发一款实用的温湿度监测系统。
二、系统总体设计（一）系统功能需求该监测系统应能够实时采集环境的温度和湿度数据，并将其显示在屏幕上。
同时，系统应具备数据存储功能，以便后续分析和查询。
此外，还应设置报警阈值，当温湿度超出设定范围时能发出警报。
（二）系统组成本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集环境温湿度数据，选用了精度高、稳定性好的DHT11 温湿度传感器。
单片机控制模块作为系统的核心，采用了 STC89C52 单片机，负责处理传感器采集到的数据、控制其他模块的工作以及进行逻辑判断。
显示模块采用了液晶显示屏（LCD1602），能够清晰地显示当前的温湿度值。
存储模块使用了 EEPROM 芯片，用于保存历史数据。
报警模块则通过蜂鸣器和指示灯实现，当温湿度异常时发出声光报警。
三、硬件设计（一）传感器接口电路DHT11 传感器与单片机通过单总线进行通信，连接时需要注意数据线的上拉电阻。
（二）单片机最小系统STC89C52 单片机的最小系统包括时钟电路和复位电路。
时钟电路采用晶振和电容组成，为单片机提供稳定的时钟信号。
复位电路用于系统初始化和异常情况下的复位操作。
（三）显示电路LCD1602 通过并行接口与单片机连接，需要配置相应的控制引脚和数据引脚。
（四）存储电路EEPROM 芯片通过 I2C 总线与单片机通信，实现数据的存储和读取。
（五）报警电路蜂鸣器通过三极管驱动，指示灯通过限流电阻连接到单片机的引脚，由单片机控制其工作状态。
四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部寄存器的设置、传感器的初始化、显示模块的初始化等。
基于DSP TMS320F2812和DS18B20的温度测量系统设计摘要:本文介绍了一种基于TI公司DSP TMS320F2812 的高精度温度测量系统的设计。
该系统采用TMS320F2812为微处理器，配合高精度DS18B20数字温度传感器和外部扩展的模数转换器采集温度数据，并经过滤波算法处理控制输出，能够得到比较精确的温度值。
主要介绍了系统的结构、工作原理、软硬件的设计，并对系统设计的特点进行了详细的说明。
关键词: TMS320F2812；DS18B20；温度测量；模数转换1 概述温度在航空、航天领域中是个重要的物理量，由于温度变化对设备可能产生影响，包括降低系统的成像质量，影响分辨率，因此，在这些系统中对温度的实时采集测量十分重要。
以传统的单片机为核心的温度测量控制系统，由于受到处理器自身硬件资源和速度的限制，硬件电路设计复杂，数据实时处理能力差，温度测量时间长。
而随着计算机技术尤其是招超大规模集成电路技术的发展，具有更强处理能力的DSP芯片，以其运算速度快、实时性强、功耗低、抗干扰能力强等特点，越来越多地被应用。
采用了DS18B20数字温度传感器、外部扩展ADC模数转换器，使用内部集成外设功能的DSP TMS320F2812 微处理器作为整个系统的核心控制单元，简化了硬件电路设计；在温度采集控制软件上采用“通道滤波”温度采集控制算法，使得温度采集具有速度快、精度高的特点。
2 系统方案设计温度测量系统设计以DSP TMS320F2812为中央处理器为核心，采用DS18B20型号数字温度传感器为温度传感器，使用AD7892型号的ADC模数转换器进行A/D 转换，并将采集结果代入温度曲线方程计算出当前温度值，并且将温度值通过通信系统发送到上位机。
高精度温度测量控制系统由两大部分组成，第1部分为以DSP TMS320F2812为核心处理器的数据采集及处理部分，主要由产品温度环境、温度传感器、ADC模数转换器、DSP TMS320F2812、电源构成；第2部分由温度采集处理软件构成，完成对DSP采集到的数据进行分析、处理等任务。
