下载文档原格式
薄铝板点焊方法和工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!薄铝板的点焊方法与工艺流程详解在工业生产中，薄铝板因其轻质、耐腐蚀等特性被广泛应用。
铝管和铝板焊接方法
铝管和铝板的焊接可以采用以下几种方法：
1.TIG（氩弧焊）焊接：TIG焊接是一种常用的焊接方法，适用于铝管和铝板的焊接。
它使用非消耗性的钨电极和保护性氩气来产生电弧，同时通过手动添加填充材料来进行焊接。
TIG焊接可以实现高质量的焊缝，但需要一定的技术和熟练度。
2.MIG（金属惰性气体焊）焊接：MIG焊接也是一种常用的焊接方法，适用于铝管和铝板的焊接。
它使用消耗性的焊丝和保护性气体（通常是纯氩气）来产生电弧，并通过自动给进焊丝来进行焊接。
MIG焊接速度快，适合大量生产，但对操作工艺要求较高。
3.焊锡焊接：对于较薄的铝板，可以使用焊锡焊接。
这种方法需要在焊接接头上涂抹焊锡，然后加热使其熔化，使铝板连接在一起。
焊锡焊接适用于较小的连接和低温应用，但焊接强度相对较低。
4.激光焊接：激光焊接是一种高精度、高效率的焊接方法，适用于铝管和铝板的焊接。
它使用激光束来熔化焊接接头，通过控制激光的功率和焦点位置来实现焊接。
激光焊接精度高，焊接速度快，但设备和技术要求较高。
铝板焊接渗透探伤试验标准铝板焊接渗透探伤试验是一种常用的无损检测方法，主要用于检测焊缝中的缺陷。
在铝板焊接中，焊缝中可能存在一些隐蔽的缺陷，如裂纹、孔洞、夹杂等，这些缺陷对焊接件的性能和安全性有很大影响。
因此，在生产过程中进行铝板焊接渗透探伤试验是非常重要的。
铝板焊接渗透探伤试验标准主要包括：试验方法、设备要求、试样准备、预处理、显像和评定准则等内容。
首先是试验方法。
铝板焊接渗透探伤试验主要有湿法和干法两种方法。
湿法是将渗透剂溶解在溶剂中，涂在试样表面，然后将超过指定时间的渗透液擦去。
再涂上显像剂并等待规定时间。
干法是将渗透剂喷洒在试样表面，然后用高压喷枪将试样表面的渗透剂冲洗干净，再涂上显像剂，并等待规定时间。
其次是设备要求。
铝板焊接渗透探伤试验所需设备主要有：渗透剂、显像剂、清洗剂、照明设备、喷枪等。
渗透剂和显像剂的选择要符合相应的标准要求，并且要保证其质量稳定。
照明设备要提供足够的光源，以确保试样表面的缺陷能被清晰显像。
试样准备是铝板焊接渗透探伤试验的重要环节。
试样的表面应进行必要的预处理，以保证试验结果的准确性。
一般来说，焊接试样的表面应进行研磨、去除油污和氧化膜等处理。
同时，还需要保证试样表面光洁度和平整度。
预处理是指在试验之前对试样进行一些必要的处理，以增加试验结果的可靠性和准确性。
预处理主要包括清洗试样表面、去污和去除氧化膜等工序。
这些预处理工作能够使试样表面更加干净，减少外界因素的干扰。
显像是铝板焊接渗透探伤试验中的一个重要环节。
显像的目的是将渗透剂渗透进试样表面的缺陷中，并用显像剂显像出来，以便观察和评定缺陷的性质和大小。
显像剂必须具备足够的浓度和粘度，以确保显像剂在试样表面停留的时间足够长，使得渗透剂充分渗透进缺陷中。
评定准则是铝板焊接渗透探伤试验的最后一步。
根据相应的标准要求，评定试样中的缺陷的大小、类型和数量，并根据评定结果判断试样的合格与否。
总之，铝板焊接渗透探伤试验标准是对该试验方法进行规范和约束的文件，它确保了试验结果的可靠性和准确性。

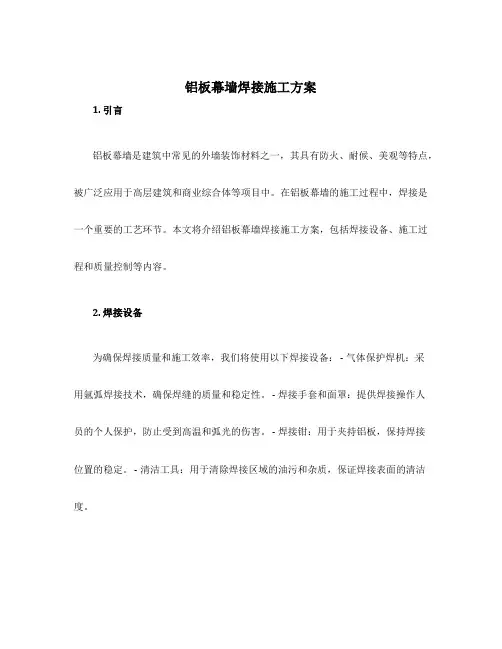

铝板幕墙焊接施工方案1. 引言铝板幕墙是建筑中常见的外墙装饰材料之一，其具有防火、耐候、美观等特点，被广泛应用于高层建筑和商业综合体等项目中。
在铝板幕墙的施工过程中，焊接是一个重要的工艺环节。
本文将介绍铝板幕墙焊接施工方案，包括焊接设备、施工过程和质量控制等内容。
2. 焊接设备为确保焊接质量和施工效率，我们将使用以下焊接设备： - 气体保护焊机：采用氩弧焊接技术，确保焊缝的质量和稳定性。
- 焊接手套和面罩：提供焊接操作人员的个人保护，防止受到高温和弧光的伤害。
- 焊接钳：用于夹持铝板，保持焊接位置的稳定。
- 清洁工具：用于清除焊接区域的油污和杂质，保证焊接表面的清洁度。
3. 焊接工艺铝板幕墙的焊接主要包括以下工艺步骤： 1. 准备工作：清洁待焊接的铝板表面，去除油污和杂质，保证焊接表面的清洁度。
2. 氩弧焊接：将铝板焊接到幕墙的铝型材上，保持焊缝的均匀性和密度。
3. 焊接质量检查：对焊接后的铝板进行外观检查，确保焊缝无裂纹、气孔等缺陷，并保证焊接处的平整度和一致性。
4. 焊接强度测试：对焊接处进行强度测试，确保焊接的牢固性和耐久性。
4. 焊接质量控制为保障焊接质量，我们将采取以下控制措施： - 焊工培训：对焊工进行必要的培训，确保其具备操作焊接设备和掌握焊接技术的能力。
- 材料选择：选择符合相关标准的铝板和焊接材料，以确保其质量和可靠性。
- 焊接参数控制：根据焊接材料的要求，控制焊接电流、电压和气体流量等参数，以保证焊接质量稳定。
- 检验与测试：对焊接产品进行外观检查和强度测试，并对不合格产品进行处理和修补。
5. 安全措施在焊接施工过程中，我们将采取以下安全措施： - 确保焊接区域通风良好，避免气体积聚和引发火灾。
- 焊工必须穿戴个人防护装备，包括焊接手套、面罩等，以防止受到高温和弧光的伤害。
- 禁止在焊接区域吸烟，以免引发火灾。
- 检查焊接设备的工作状态，确保其安全可靠。
铝制品焊接方法和技巧铝制品作为一种重要的材料，广泛用于航空航天、汽车、建筑等领域。
然而，铝制品的焊接却并不像焊接钢铁那样简单。
本文将从铝制品焊接的方法和技巧两个方面分别进行介绍。
一、铝制品焊接的方法1. 氩弧焊接氩弧焊接是铝制品焊接中最常用的一种方法。
这种焊接方法需要使用氩气作为保护气体，以保护焊接区域不受空气中的氧化物影响，从而保证焊缝的质量。
氩弧焊接适用于较厚的铝板或铝型材。
2. 氩气钨极惰性气体保护焊氩气钨极惰性气体保护焊又称TIG焊，是一种高质量的焊接方法。
这种焊接方法需要使用钨极，以高温电弧熔化铝制品，同时使用氩气保护焊缝，以防止氧化。
TIG焊适用于较薄的铝板或铝型材。
3. 气体保护铝焊丝焊接气体保护铝焊丝焊接是一种通过铝焊丝加热熔化铝制品的方法。
这种焊接方法需要使用氩气保护焊缝，以防止氧化。
气体保护铝焊丝焊接适用于较厚的铝板或铝型材。
二、铝制品焊接的技巧1. 焊接前的准备工作在进行铝制品焊接前，需要对焊接区域进行清洁，以确保焊接区域没有油脂、氧化物等杂质。
同时需要注意铝制品的表面光洁度，以免影响焊接质量。
2. 焊接过程中的保护在进行铝制品焊接时，需要使用氩气等保护气体，以保护焊接区域不受氧化影响。
同时需要注意焊接过程中的温度，以避免焊接时出现过高的温度，导致焊接区域烧损。
3. 焊接后的处理在进行铝制品焊接后，需要对焊接区域进行处理，以确保焊缝的质量。
可以使用打磨机、砂纸等工具对焊接区域进行打磨，使焊缝表面光滑，无凹凸不平的情况。
铝制品焊接是一项技术难度较大的工作，需要注意焊接方法和技巧，以保证焊接质量。
在进行焊接前，需要对焊接区域进行准备工作，焊接过程中需要注意保护和温度控制，焊接后需要对焊接区域进行处理。
只有做到这些，才能保证铝制品的焊接质量。
铝板焊接方式
铝板焊接可以采用多种方式，以下是一些常见的焊接方式：
1.熔化极氩弧焊：该方法适用于中等厚度和大厚度的铝及铝合金板材的焊接，采
用直流反接。
焊接速度快，焊接接头热影响区和焊件的变形量小，且具有广泛的适用范围。
2.非熔化极氩弧焊：适用于铝及铝合金的焊接，需要掌握机器调节、材料选择以
及铝板焊接的特殊要求。
3.钨极氩弧焊：在氩气保护下施焊，热量集中，稳定性高，适用于在工业中获得
广泛应用。
4.低温钎焊：需要处理表面氧化膜，选择熔点偏低的钎料进行焊接，例如
WEWELDING53低温铝焊条或303的低温铝焊条。
5.激光焊接：这是一种高端的焊接技术，将激光束聚焦在铝板表面，使其快速加
热并熔化。
6.电阻焊：适用于铝合金的点焊，只能用于5mm以下的板材叠焊或Φ10mm
以下的棒材叠焊。
7.摩擦焊：适用于铝合金的搅拌摩擦焊，综合性能良好。
除此之外，还有TIG氩弧焊、MIG/MAG CO2气体保护焊、气焊、红外线焊接和热棒焊等多种方式可供选择。
具体选择哪种方式进行铝板焊接，需要根据实际情况和焊接要求进行综合考虑。

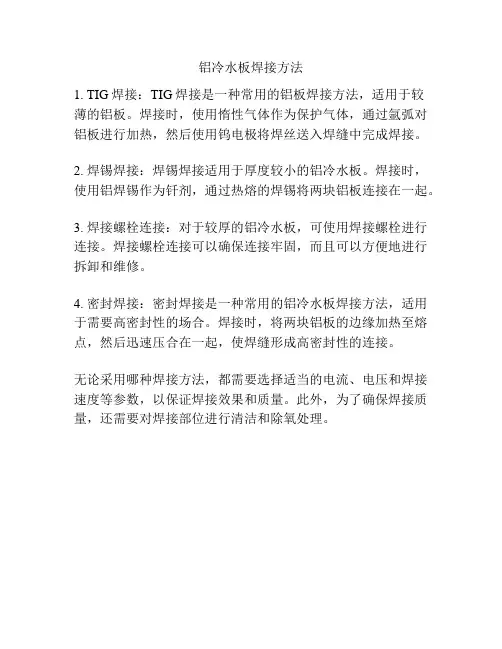

铝冷水板焊接方法
1. TIG焊接：TIG焊接是一种常用的铝板焊接方法，适用于较
薄的铝板。
焊接时，使用惰性气体作为保护气体，通过氩弧对铝板进行加热，然后使用钨电极将焊丝送入焊缝中完成焊接。
2. 焊锡焊接：焊锡焊接适用于厚度较小的铝冷水板。
焊接时，使用铝焊锡作为钎剂，通过热熔的焊锡将两块铝板连接在一起。
3. 焊接螺栓连接：对于较厚的铝冷水板，可使用焊接螺栓进行连接。
焊接螺栓连接可以确保连接牢固，而且可以方便地进行拆卸和维修。
4. 密封焊接：密封焊接是一种常用的铝冷水板焊接方法，适用于需要高密封性的场合。
焊接时，将两块铝板的边缘加热至熔点，然后迅速压合在一起，使焊缝形成高密封性的连接。
无论采用哪种焊接方法，都需要选择适当的电流、电压和焊接速度等参数，以保证焊接效果和质量。
此外，为了确保焊接质量，还需要对焊接部位进行清洁和除氧处理。
5052铝板焊接工艺5052铝板焊接工艺是指使用5052铝板进行焊接时所采用的一系列工艺和方法。
5052铝板是一种常见的铝合金材料，具有良好的耐腐蚀性、可塑性和可焊性，广泛应用于航空航天、汽车制造、船舶建造等领域。
5052铝板的焊接工艺主要包括预处理、焊接设备选择、焊接参数确定、焊接操作和后处理等几个环节。
首先，在进行5052铝板焊接之前，需要对铝板进行预处理，包括清洗、除氧化层和除油污等工序，以保证焊接接头的质量。
在选择焊接设备时，需要考虑到焊接材料的类型、厚度和焊接要求等因素。
对于5052铝板的焊接，常用的焊接方法有氩弧焊、激光焊和电阻焊等。
根据具体的焊接需求，选择合适的焊接设备可以提高焊接质量和效率。
确定焊接参数是保证焊接质量的关键步骤。
焊接参数包括焊接电流、焊接电压、焊接速度和焊接角度等。
这些参数的合理设定需要根据5052铝板的材料特性和焊接接头的要求来确定。
一般来说，焊接电流和电压的设置应根据焊接接头的厚度和焊缝的宽度来确定，焊接速度和角度的选择则应根据焊接接头的形状和位置来确定。
在进行5052铝板的焊接操作时，需要注意以下几点。
首先，焊接区域要保持干燥和清洁，以避免杂质和气体对焊接质量的影响。
其次，焊接电流和电压要平稳，避免出现过高或过低的情况，以免造成焊接缺陷。
同时，焊接速度和角度要适当控制，保证焊接接头的牢固性和美观度。
焊接完成后，还需要进行后处理工作。
主要包括清洁焊接区域、打磨焊接接头和进行焊后热处理等。
清洁焊接区域可以去除焊接过程中产生的氧化物和污染物，提高焊接接头的质量。
打磨焊接接头可以消除焊接痕迹和提高焊接接头的外观。
焊后热处理可以减轻焊接接头的应力和改善其力学性能。
5052铝板焊接工艺是一项复杂而重要的技术活动。
合理的预处理、适当的焊接设备选择、合理的焊接参数设定、规范的焊接操作和完善的后处理工作是保证5052铝板焊接质量的关键。
只有掌握了正确的焊接工艺，才能确保5052铝板焊接接头的质量和可靠性，为各行各业的应用提供良好的支持。
铝的焊接方法和工艺
铝材料是一种广泛应用的轻金属材料，因其优良的性能被广泛应用于航空、汽车、电子等领域。
焊接作为一种常用的连接工艺，对于铝材料的加工也有着重要的作用。
下面将介绍铝的常用焊接方法和工艺。
1.氩弧焊
氩弧焊是铝材料中最常用的焊接方法之一。
在焊接过程中，使用惰性气体——氩气来保护焊接区域，以防止亚氧化物的形成。
该方法适用于各种厚度的铝板，但对于较厚的铝板，需要使用高功率电源来提高焊接速度。
2.激光焊接
激光焊接是一种高效、高质量的焊接方法，适用于较薄的铝板。
在焊接过程中，利用激光束的高能量密度将焊缝瞬间加热至熔化状态，形成高质量的焊缝。
该方法具有高精度、高效率和无污染的优点。
3.电阻焊接
电阻焊接是一种适用于大批量生产的焊接方法。
在焊接过程中，通过在焊接区域施加电流，使铝板发热并熔化，从而形成焊缝。
该方法适用于较厚的铝板，但需要特殊的设备和工艺控制。
4.摩擦搅拌焊
摩擦搅拌焊是一种新型的焊接方法，适用于较厚的铝板。
在焊接过程中，利用摩擦力和机械搅拌的作用将焊接区域加热至塑性状态，然后通过压力使两个铝板连接在一起。
该方法具有高强度、无焊缝、
无污染的优点。
总之，铝的焊接方法和工艺有多种，根据不同的材料和应用要求，选择合适的焊接方法和工艺是至关重要的。
铝焊接方法
铝是一种轻便、耐腐蚀的金属材料，因此在许多行业中都有广泛的应用。
然而，铝的特性也使得它在焊接过程中具有一定的难度，因此需要采用特定的焊接方法来确保焊接质量。
本文将介绍几种常见的铝焊接方法，帮助读者更好地理解铝焊接的技术要点。
首先，我们要介绍的是氩弧焊。
氩弧焊是一种常见的铝焊接方法，它利用氩气
作为保护气体，形成稳定的电弧，从而实现铝的焊接。
在氩弧焊过程中，需要使用直流电源，并且要保持恒定的焊接电流和电压，以确保焊接质量。
此外，还需要注意控制焊接速度和焊接角度，以避免产生气孔和裂纹。
其次，我们要介绍的是摩擦搅拌焊。
摩擦搅拌焊是一种不需要外加热源的铝焊
接方法，它利用一根旋转的焊接工具，在铝材表面产生摩擦热，从而实现焊接。
摩擦搅拌焊不仅可以实现铝板的平板焊接，还可以实现对铝管、铝型材等复杂形状的焊接。
在进行摩擦搅拌焊时，需要控制好焊接工具的转速和下压力，以确保焊接质量。
最后，我们要介绍的是激光焊接。
激光焊接是一种高能密度焊接方法，它利用
激光束对铝材进行高速加热，从而实现焊接。
激光焊接具有热输入小、变形小、焊缝窄等优点，适用于对焊接质量要求较高的场合。
在进行激光焊接时，需要控制好激光功率和焦距，以确保焊接质量。
总的来说，铝焊接方法有多种选择，每种方法都有其适用的场合和要注意的技
术要点。
在选择铝焊接方法时，需要根据具体的焊接要求和工艺条件来进行合理的选择，并严格控制焊接过程中的各项参数，以确保焊接质量。
希望本文介绍的铝焊接方法能够对读者有所帮助，谢谢阅读！。
铝板焊接
母材准备：要焊接铝材，焊工必须小心的清洁好母材，要用油剂或者溶剂清除铝材表面的任何氧化物和碳氢化合物的污染。
铝材表面的氧化物融化温度在华氏3700度，而其下面的铝制母材在华氏1200度就会融化。
因此，残留任何氧化物在铝制母材的表面将会制约填充金属的对加工件的穿透性。
要清除铝材表面的氧化物，可以使用不锈钢的钢丝毛刷或者溶剂腐蚀的方法。
在使用不锈钢毛刷的时候，只能往一个固定的方向刷除。
小心不要太用力和不仔细：粗暴的动作会造成氧化物嵌入铝制母材。
同时，只在铝材表面使用不锈钢刷，不要使用在不锈钢或者碳钢上使用过的刷子。
1）化学清洗
化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。
可用浸洗法和擦洗法两种。
可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5％～10％NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30％HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
2）机械清理
在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。
先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为0.15mm～0.2mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。
一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。
另外也可用刮刀、锉刀等清理待焊表面。
工件和焊丝经过清洗和清理后，在存放过程中会重新产生氧化膜，特别是在潮湿环境下，在被酸、碱等蒸气污染的环境中，氧化膜成长得更快。
因此，工件和焊丝清洗和清理后到焊接前的存放时间应尽量缩短，在气候潮湿的情况下，一般应在清理后4 h内施焊。
清理后如存放时间过长(如超过24 h)应当重新处理。
预热：预热铝制加工件能够帮助避免焊接裂缝的产生。
预热温度不应该超过华氏230度，要使用温度计监测温度以防止过热。
另外，将间断焊放在焊接区域的开始和结尾处能帮助加强预热效果。
焊工还应该在焊接薄材的时候预热一片厚的铝材。
处理速度：铝材焊接的过程需要“高温高速”的处理。
不同于钢材，铝材的较高的热导性需要使用温度更高的电流电压设定和更高的焊接速度。
如果焊接速度太慢，将会有过多的焊接穿透，特别是在焊接薄材的时候。
保护气体：氩气由于其优异的清洁性能，被作为最常用的铝材焊接保护气体。
在焊接5XXX-系列的铝合金的时候，使用的保护气体是氩气和氦气的混合气体。
最多75%的氦气的比例能达到减小镁氧化物影响的最佳效果。
熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛（氩气或氩/氦混合气）
3.焊接材料
（1）焊丝
铝及铝合金焊丝的选用除考虑良好的焊接工艺性能外，按容器要求应使对接接头的抗拉强度、塑性(通过弯曲试验)达到规定要求，对含镁量超过3％的铝镁合金应满足冲击韧性的要求，对有耐蚀要求的容器，焊接接头的耐蚀性还应达到或接近母材的水平。
因而焊丝的选用主要按照下列原则：
1）纯铝焊丝的纯度一般不低于母材；
2）铝合金焊丝的化学成分一般与母材相应或相近；
3）铝合金焊丝中的耐蚀元素(镁、锰、硅等)的含量一般不低于母材；
4）异种铝材焊接时应按耐蚀较高、强度高的母材选择焊丝；
5）不要求耐蚀性的高强度铝合金(热处理强化铝合金)可采用异种成分的焊丝，如抗裂性好的铝硅合金焊丝SAlSi一1等(注意强度可能低于母材)。
线轴或纵向切口的MIG/TIG的铝及铝合金焊接加工，为达到最佳焊接效果，推荐选用以下焊丝与母材匹配：
ER1100 是一种含99％铝的填充金属，可用于建筑、装饰和设备、冶金、管道、纺纱器具等行业。
一般应用於1100、3003或与3003相近的母材及1060、1070、1080、1350。
该焊丝阳极化处理后呈现轻微的金黄色，焊缝抗拉强度为110 MP。
ER4043 通常作为ALSi1，是含5％硅的铝填充金属，可被推荐用于焊接3003、3004、5052、6061、6063和铸件金属355，356和214。
ER4043的熔点温度范围在1065——1170°F，在阳极化处理后的颜色为灰白色，最小抗拉强度为186 Mp。
ER4047 通常作为ALSi2，是一种含硅12％的铝填充金属，这种合金不仅可用於MIG或TIG应用，同样可当作普通用途的铜焊合金供应，具有较好的抗腐蚀性能，是铜焊或铝焊比较受欢迎的合金焊丝。
可用於母材1060、1350、3003、3004、3005、5005、5050、6053、6061、6951、7005和铸件合金710.0和711.0的焊接。
ER4047的熔点温度约为1070－－1080°F，在阳极化处理后的颜色为灰黑色。
ER5183 通常作为ALMg4.5Mn合金填充金属，包含成份为：4.3——5.0%的镁，0.5——1.0%的锰和适当的铬与钛，可用於线轴或纵向切口的MIG或TIG
焊接加工，这种合金一般用於船舶、钻井装备、火车、汽车、储存罐和压力容器等行业的焊接加工，适用的母材金属包括5083、5086、5456、5052、5652和5056。
ER5183阳极化处理后的颜色为白色，熔点温度为1075——1180°F，焊缝的抗拉强度为294 MP。
ER5356 通常作为ALMg5，是一种含镁达5％的铝合金填充金属，可用於MIG 或TIG焊接加工，具有很好的抗海水腐蚀性能，一般能应用於母材5050、5052、5083、5356、5454和5456的焊接。
它在阳极化处理后的颜色为白色，抗拉强度为290 MP。
5.焊后处理
(1)焊后清理
焊后留在焊缝及附近的残存焊剂和焊渣等会破坏铝表面的钝化膜，有时还会腐蚀铝件，应清理干净。
形状简单、要求一般的工件可以用热水冲刷或蒸气吹刷等简单方法清理。
要求高而形状复杂的铝件，在热水中用硬毛刷刷洗后，再在60℃～80℃左右、浓度为2％～3％的铬酐水溶液或重铬酸钾溶液中浸洗5 min～10 min，并用硬毛刷洗刷，然后在热水中冲刷洗涤，用烘箱烘干，或用热空气吹干，也可自然干燥。
(2)焊后热处理
铝容器一般焊后不要求热处理。
如果所用铝材在容器接触的介质条件下确有明显的应力腐蚀敏感性，需要通过焊后热处理以消除较高的焊接应力，来使容器上的应力降低到产生应力腐蚀开裂的临界应力以下，这时应由容器设计文件提出特别要求，才进行焊后消除应力热处理。
如需焊后退火热处理，对于纯铝、5052、5086、5154、5454、5A02、5A03、5A06等，推荐温度为345℃；对于2014、2024、3003、3004、5056、5083、5456、6061、6063、2A12、2A24、3A21等，推荐温度为415℃；对于2017、2A11、6A02等，推荐温度为360℃，根
据工件大小与要求，退火温度可正向或负向各调20℃～30℃，保温时间可在0.5 h～2 h之间。
