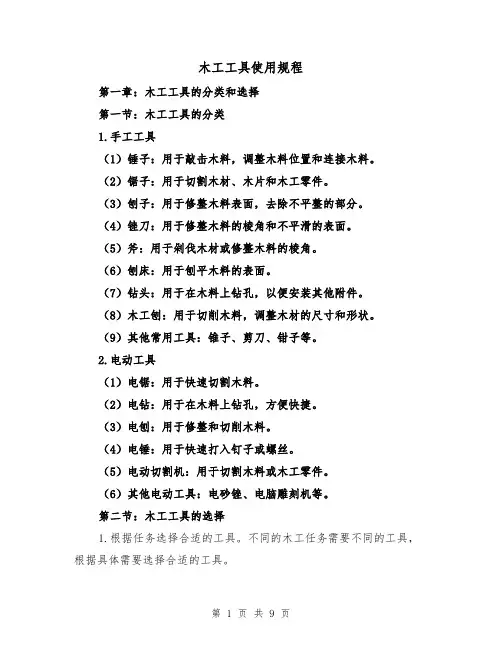

木工工具使用规程第一章:木工工具的分类和选择第一节:木工工具的分类1.手工工具(1)锤子:用于敲击木料,调整木料位置和连接木料。
(2)锯子:用于切割木材、木片和木工零件。
(3)刨子:用于修整木料表面,去除不平整的部分。
(4)锉刀:用于修整木料的棱角和不平滑的表面。
(5)斧:用于剁伐木材或修整木料的棱角。
(6)刨床:用于刨平木料的表面。
(7)钻头:用于在木料上钻孔,以便安装其他附件。
(8)木工刨:用于切削木料,调整木材的尺寸和形状。
(9)其他常用工具:锥子、剪刀、钳子等。
2.电动工具(1)电锯:用于快速切割木料。
(2)电钻:用于在木料上钻孔,方便快捷。
(3)电刨:用于修整和切削木料。
(4)电锤:用于快速打入钉子或螺丝。
(5)电动切割机:用于切割木料或木工零件。
(6)其他电动工具:电砂锉、电脑雕刻机等。
第二节:木工工具的选择1.根据任务选择合适的工具。
不同的木工任务需要不同的工具,根据具体需要选择合适的工具。
2.选择质量好的工具。
质量好的工具更耐用、更稳定,使用起来更加方便和安全。
3.选择符合个人使用习惯的工具。
每个人的使用习惯不同,选择符合自己使用习惯的工具,能够更好地发挥工具的功效。
4.考虑工具的价格和性价比。
在选择工具时,既要考虑价格,也要考虑性价比,不要盲目追求便宜而牺牲质量。
第二章:木工工具的使用注意事项第一节:使用手工工具的注意事项1.使用锤子时,要保持手柄稳定,力度适中,避免损伤木料或受伤。
2.使用锯子时,要注意锯齿方向,保持稳定的节奏和力度,避免切割过猛或切割不平。
3.使用刨子时,要保持刨床平稳,刨削方向要与木纹一致,避免刨削过深或刨削不均匀。
4.使用锉刀时,要保持手柄稳定,锉削方向要一致,力度适中,避免过度锉削或锉削不均匀。
5.使用斧时,要保持稳定的姿势和力度,避免斧头滑出或损伤木料。
6.使用刨床时,要先调整好刨床的位置和高度,保持手柄稳定,力度适中,避免刨床倾斜或刨削过深。
7.使用钻头时,要先确定好钻孔位置,保持钻孔平稳,避免钻头滑动或失控。

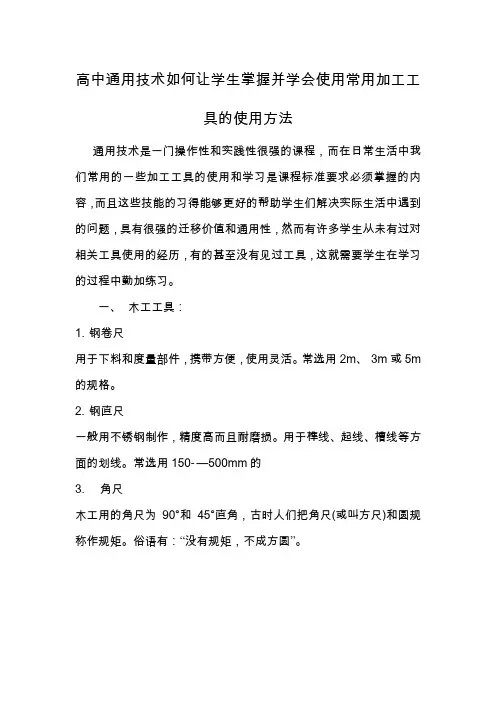

高中通用技术如何让学生掌握并学会使用常用加工工具的使用方法通用技术是一门操作性和实践性很强的课程,而在日常生活中我们常用的一些加工工具的使用和学习是课程标准要求必须掌握的内容,而且这些技能的习得能够更好的帮助学生们解决实际生活中遇到的问题,具有很强的迁移价值和通用性,然而有许多学生从未有过对相关工具使用的经历,有的甚至没有见过工具,这就需要学生在学习的过程中勤加练习。
一、木工工具:1.钢卷尺用于下料和度量部件,携带方便,使用灵活。
常选用2m、3m或5m 的规格。
2.钢直尺一般用不锈钢制作,精度高而且耐磨损。
用于榫线、起线、槽线等方面的划线。

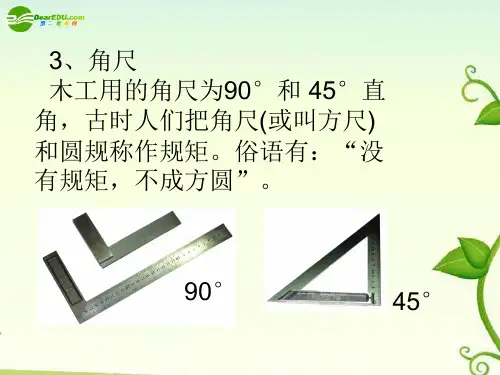

常选用150—500mm的3.角尺木工用的角尺为90°和45°直角,古时人们把角尺(或叫方尺)和圆规称作规矩。
俗语有:“没有规矩,不成方圆”。
4. 传统手工锯的种类1、框锯。
又名架锯,框锯按锯条长度及齿距不同可分为粗、中、细三种。
粗锯主要用于锯割较厚的木料;中锯主要用于锯割薄木料或开榫头;细锯主要用于锯割较细的的木材和开榫。
2、刀锯。
3、槽锯。
4、板锯。
5、狭手锯。
6、曲线锯。
二、金工工具1.划线工具与划线划线,是在某些工件的毛坯或半成品上按零件图样要求的尺寸划出加工界线或找正线的一种方法。
划线是钳工操作的最重要的一个环节,划线的质量直接影响到工件的精度和质量,要掌握划线的方法和步骤,掌握划线工具的使用以及划线基准的选择。
(一)划线的作用:确定工件加工表面的加工余量和位置;检查毛坯的形状、尺寸是否合乎图纸要求;合理分配各加工面的余量。
划线不仅能使加工有明确的界限,而且能及时发现和处理不合格的毛坯,避免造成损失,而在毛坯误差不太大时,往往又可依靠划线的借料法予以补救,使零件加工表面仍符合要求。
(二)划线的种类:平面划线:在工件的一个表面上划线的方法称为平面划线。
立体划线:在工件的几个表面上划线的方法称为立体划线。
(三)划线工具:基准工具:划线平板、划线方箱。

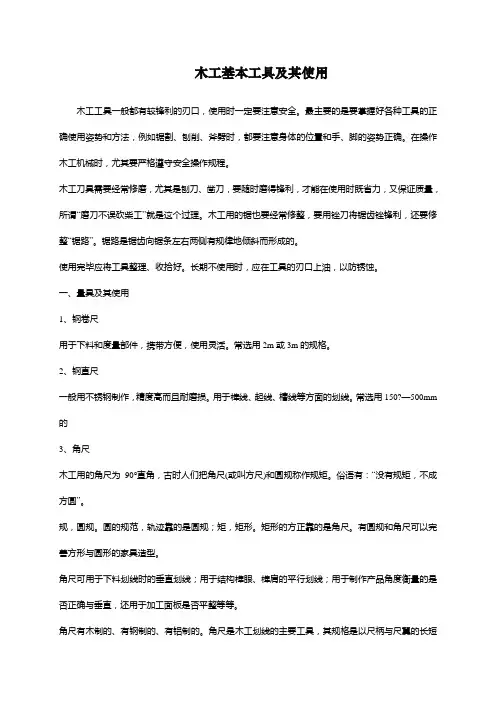

木工基本工具及其使用木工工具一般都有较锋利的刃口,使用时一定要注意安全。
最主要的是要掌握好各种工具的正确使用姿势和方法,例如锯割、刨削、斧劈时,都要注意身体的位臵和手、脚的姿势正确。
在操作木工机械时,尤其要严格遵守安全操作规程。
木工刀具需要经常修磨,尤其是刨刀、凿刀,要随时磨得锋利,才能在使用时既省力,又保证质量,所谓“磨刀不误砍柴工”就是这个过理。
木工用的锯也要经常修整,要用锉刀将锯齿锉锋利,还要修整“锯路”。
锯路是锯齿向锯条左右两侧有规律地倾斜而形成的。
使用完毕应将工具整理、收拾好。
长期不使用时,应在工具的刃口上油,以防锈蚀。
一、量具及其使用1、钢卷尺用于下料和度量部件,携带方便,使用灵活。
常选用2m或3m的规格。
2、钢直尺一般用不锈钢制作,精度高而且耐磨损。
用于榫线、起线、槽线等方面的划线。
常选用150?—500mm 的3、角尺木工用的角尺为90°直角,古时人们把角尺(或叫方尺)和圆规称作规矩。
俗语有:“没有规矩,不成方圆”。
规,圆规。
圆的规范,轨迹靠的是圆规;矩,矩形。
矩形的方正靠的是角尺。
有圆规和角尺可以完善方形与圆形的家具造型。
角尺可用于下料划线时的垂直划线;用于结构榫眼、榫肩的平行划线;用于制作产品角度衡量的是否正确与垂直,还用于加工面板是否平整等等。
角尺有木制的、有钢制的、有铝制的。
角尺是木工划线的主要工具,其规格是以尺柄与尺翼的长短比例而确定的。
如:小角尺200:300mm;中角尺250:410mm;大角尺400:630mm。
角尺的直角精度一定要保护好,不得乱扔或丢放,更不能随意拿角尺敲打物件,造成尺柄和尺翼结合处松动,使角尺的垂直度发生变化不能使用。
4、三角尺:用于划45°角。
5、活动角尺:用于划任意度角。
6、墨斗。
墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗轮子缠绕后,端头的线拴在一个定针上。
使用时,拉住定针,在活动轮的转动下,抽出的墨线经过墨斗沾墨,拉直墨线在木材上弹出需要加工的线。

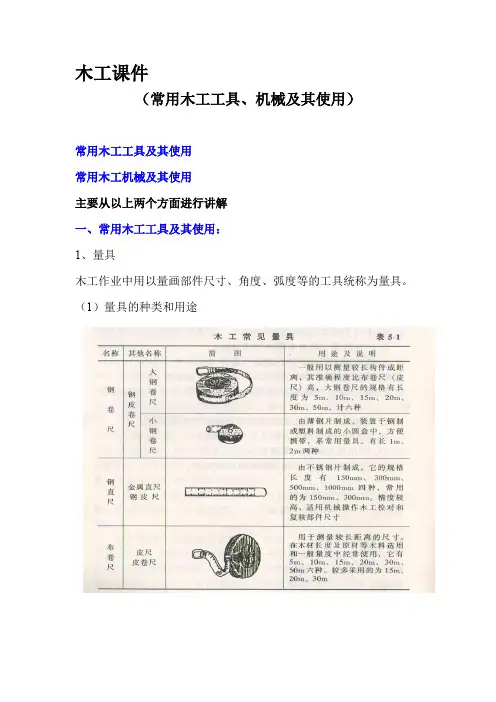

木工课件(常用木工工具、机械及其使用)常用木工工具及其使用常用木工机械及其使用主要从以上两个方面进行讲解一、常用木工工具及其使用:1、量具木工作业中用以量画部件尺寸、角度、弧度等的工具统称为量具。
(1)量具的种类和用途(2)量具的使用2、画线工具(1)画线工具的种类和用途(2)画线工具的使用3、锯类工具(1)锯的种类和用途(2)锯的使用由于锯的种类不同,使用方法也不同,现仅就木工流传的口诀及经验整理如下:1) "齿要尖,料要匀,使用不费力":用手指向上轻摸齿尖,如感觉"挂手",则齿尖较锋利,反之则较迟钝。
也可以把锯翻过来观察齿尖,如齿尖上有金属发亮的白点,定是钝锯;反之则为锋利锯。
料要匀,是指锯齿拔料的大小要均匀一致。
如果拔料不匀,使用时容易跑锯。
2) "轻提条、重杀锯,锯锯不跑空":用拐子锯锯割木材,提锯时用力要轻,并使齿尖稍稍离开锯割面;送锯时要重,手、腕、肘、肩要同时用力,送锯要到头,不要只送半锯。
每次送锯都要"吃"着料,锯锯不跑空。
3) "不别锯,不扭条,吃着墨线往下杀":送锯时要顺劲,锯条与水平面的角度一般为60°—70°,一点一点把墨线吃掉。
如发现跑线,不可硬别硬扭锯条,可稍稍减少锯身与水平面的角度,缓慢进行纠正。
4) "若要不跑线,两线并一线":即在送锯时要用眼睛盯住锯条与墨线,使锯条投影与墨线重合,顺墨线锯割下料。
5) "想要锯好材料,掌握两个垂直最重要":即保持锯条的侧面与木材的表面必须垂直;保持整个锯条的纵长方向与下锯时木料的断面垂直,如图5-1,这样可避免跑锯或别锯。
6)"轻推重拉使刀锯,推拉抬压锯片施巧技":使用刀锯锯割木材时推锯要轻,锯柄宜稍稍抬起,使齿尖离开锯割面;抽锯时柄稍稍压下,使全部齿尖着料,然后用力拉回,如图5-2。
木工工具及其使用方法木工基本工具及其使用木工工具一般都有较锋利的刃口,使用时一定要注意安全。
最主要的是要掌握好各种工具的正确使用姿势和方法,例如锯割、刨削、斧劈时,都要注意身体的位置和手、脚的姿势正确。
在操作木工机械时,尤其要严格遵守安全操作规程。
木工刀具需要经常修磨,尤其是刨刀、凿刀,要随时磨得锋利,才能在使用时既省力,又保证质量,所谓“磨刀不误砍柴工”就是这个过理。
木工用的锯也要经常修整,要用锉刀将锯齿锉锋利,还要修整“锯路”。
锯路是锯齿向锯条左右两侧有规律地倾斜而形成的。
使用完毕应将工具整理、收拾好。
长期不使用时,应在工具的刃口上油,以防锈蚀。
一、量具及其使用1、钢卷尺用于下料和度量部件,携带方便,使用灵活。
常选用2m或3m的规格。
2、钢直尺一般用不锈钢制作,精度高而且耐磨损。
用于榫线、起线、槽线等方面的划线。
常选用150—500mm的3、角尺木工用的角尺为90°直角,古时人们把角尺(或叫方尺)和圆规称作规矩。
俗语有:“没有规矩,不成方圆”。
规,圆规。
圆的规范,轨迹靠的是圆规;矩,矩形。
矩形的方正靠的是角尺。
有圆规和角尺可以完善方形与圆形的家具造型。
角尺可用于下料划线时的垂直划线;用于结构榫眼、榫肩的平行划线;用于制作产品角度衡量的是否正确与垂直,还用于加工面板是否平整等等。
角尺有木制的、有钢制的、有铝制的。
角尺是木工划线的主要工具,其规格是以尺柄与尺翼的长短比例而确定的。
如:小角尺200:300mm;中角尺250:410mm;大角尺400:630mm。
角尺的直角精度一定要保护好,不得乱扔或丢放,更不能随意拿角尺敲打物件,造成尺柄和尺翼结合处松动,使角尺的垂直度发生变化不能使用。
4、三角尺:用于划45°角。
5、活动角尺:用于划任意度角。
6、墨斗墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗轮子缠绕后,端头的线拴在一个定针上。
使用时,拉住定针,在活动轮的转动下,抽出的墨线经过墨斗沾墨,拉直墨线在木材上弹出需要加工的线。
