TOSHIBA东芝Satellite L600拆装图片

东芝L600 笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及存的位置都设计在背面后盖下面，这样更换存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝L600的C面拆卸下来，继续就可以将东芝L600笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及存的位置都设计更换存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝继续就可以将主板以及风扇等拆机下来了，下面是详细过程的拆机图：东芝L600-1.jpg (231.86 KB)东芝L600拆机前的照片先来一东芝L600-2.jpg (98.29 KB)首先看到这几个笔记本的背面，上面四个螺丝是用来固定这个笔记本硬盘的后盖，中间位置定 ...东芝L600-3.jpg (.67 KB)可以看到硬盘和存位置来东芝L600-4.jpg (187.66 KB)来东芝L600得无线网卡特写东芝L600-5.jpg (249.99 KB)存使用的是重叠设计，这样大大节省了笔记本部的空间，东芝L600-6.jpg (.59 KB)如果你想清理风扇或者更换主板上的东西那就需要将上面的螺丝全部拧开东芝L600-7.jpg (153.54 KB)做到上面的以后将键盘的挡板用指甲撬开东芝L600-8.jpg (107.38 KB)拧开固定键盘的几个螺丝就能将键盘取出来了东芝L600-9.jpg (106.29 KB)注意键盘的排线需要拔出来，这个是东芝L600笔记本拆机下来的键盘特写东芝L600-10.jpg (154.89 KB)键盘下面是东芝L600的C面特写，将上面固定的螺丝全部拧开东芝L600-11.jpg (130.83 KB)以及将上面的排线取出来，这样就可以将整个C面拆开东芝L600-12.jpg (142.92 KB) C面反过来的特写东芝L600-13.jpg (201.17 KB)下面就是东芝L600的主板了，我们基本上可以看到风扇以及主板的主要部件了东芝L600-14.jpg (170.54 KB)下面我们要拆屏幕，将固定屏幕的螺丝拧开，我们已经标注了东芝L600-15.jpg (143.77 KB)右边也是一样，将固定的2个螺丝拧开即可东芝L600-16.jpg (190.4 KB)注意螺丝全部拧开后还有笔记本屏幕的排线以及无线天线需要拔掉东芝L600-17.jpg (66.6 KB)东芝L600拆机下来的屏幕而写东芝L600-18.jpg (.49 KB)将固定主板的几个螺丝拧开后就能将主板取出来，上面是东芝L600的Dm面东芝L600-19.jpg (159.4 KB)东芝L600拆机主板东芝L600-20.jpg (192.52 KB)东芝L600主板背面，这个时候我们拧开固定风扇的螺丝以及拔掉风扇电源就能取出丰乐东芝L600-21.jpg (105.2 KB)东芝L600的风扇特写东芝L600-22.jpg (106.61 KB)背面需要更换导热硅脂的话可以现在更换了东芝L600-23.jpg (178.82 KB)东芝L600拆解后的全家福，可以看到基本部件都在这里了。

东芝M300系列笔记本拆解图文卸掉电池之后的背面第一步，卸掉硬盘保护盖的三颗螺丝和内存保护盖的三颗螺丝第二步，取下硬盘（向外侧平抽即能取下）东芝笔记本的硬盘第三步，取下底盖边框的螺丝，分别按照标号将螺丝分类放在一起，方便以后的安装.第四步，注意上方标号F4的螺丝，它是光驱的螺丝，将它拧下后，用螺丝刀向光驱一侧推一下，将光驱取出.东芝M319的光驱第五步，拔下下方图片中的红黑排线（注意：要轻轻地拔下）拔下无线网卡的两根天线（下方图片上另个金色的触控点）拔下下方图片光驱螺丝下方的黑色排线拔完排线的样子第五步，将笔记本电脑翻过来，准备拆卸键盘.注意那个键盘上方的黑色细条，取下的时候要轻轻翘，两边是有卡扣的，翘松之后将左边的部分向中间翘起，然后左边卡扣就取下了，再向左边抽动，右侧卡扣也即取下，整个装饰条就完好的取下了。

注意F1和INS按键上的两颗白色螺丝，这两颗螺丝是固定键盘的，将他们拧下。

拧下螺丝后将键盘向前拉动一下，翘起就可将键盘取下，注意不要直接将键盘拿起，因为背后有排线！！！上方图片最右边的螺丝也拧下。

键盘的排线注意下面那个黑色的夹子，将它向上提起之后，才能将键盘的排线取下之前卸下的几部分拆完键盘之后的面板部分第六步，准备拆下上面板拆下面板上所有标注箭头的螺丝，拆下来之后放在一起，拧下螺丝后，准备拆几处排线。

拆下上图中的四处排线，注意拆蓝色白线的时候要轻轻地弄(上面那个蓝色排线是触控板排线，下面那个是LED灯排线)取下的上面板取下上面板之后剩下的部分第七步，取下主机板取下所有主机板上标有白色箭头的螺丝，主机板最左上角的一颗螺丝虽然没有标白色箭头，但也要取下注意下图的三颗螺丝，在取下主机板之前这三颗螺丝必须取下，接下来需要拆两处排线下图这根排线是USB及有线网卡的排线，只需将左侧一端取下即可下图这根排线是连接显示器的，需要取下HARMAN/KARDON音箱有线网卡，右侧USB部分取下主机板之后剩下的部分，这部分先拿到一边去了.拆下的主机板读卡器无线网卡内存条这是显卡，将显卡上的三颗螺丝取下将显卡取下ATI3470显卡将风扇右侧的三颗白色螺丝取下，取下散热器部分散热器部分P8400 CPU取下显卡和散热器部分的主机板，可以看到明显的灰尘.主板第八步，拆卸风扇将风扇上3颗黑色螺丝取下，将散热风扇取下来.清洗之后的风扇另外在GPU和CPU散热片上补填一些散热硅脂，散热效果会更好.注意拆卸的时候螺丝一定要标号分类摆放！！！。

图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。

东芝笔记本拆机图解
东芝笔记本拆机图解
导语：关于东芝笔记本拆机过程，有需要的可以进行阅读和了解。

下面是店铺整理的东芝笔记本拆机图解，供各位阅读和参考。

第一步，卸掉硬盘保护盖得三颗螺丝和内存保护盖的三颗螺丝
第二步，取下硬盘（向外侧平抽即能取下）

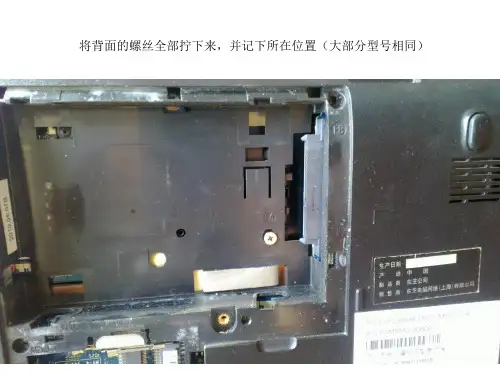

第三步，取下底盖边框的螺丝，分别按照标号将螺丝分类放在一起，方便以后的安装
第四步，这是内存区域，注意上方那个标号F4的螺丝，一定不要忘记将它拧下，它是光驱的螺丝，将它取下后，用螺丝刀向光驱一侧推一下，将光驱取出
拔下上方图片中的红黑排线（注意：要轻轻地拔下）
拔下无线网卡的两根天线（上方图片上另个金色的触控点）
拔下上方图片光驱螺丝下方的黑色排线
第五步，将笔记本电脑翻过来，准备拆卸键盘。

注意那个键盘上方的黑色细条，取下的时候要轻轻翘，两边是有卡扣的'，翘松之后将左边的部分向中间翘起，然后左边卡扣就取下了，再向左边抽动，右侧卡扣也即取下，整个装饰条就完好的取下了。

注意F1和INS按键上的两颗白色螺丝，这两颗螺丝是固定键盘的，将他们拧下。

拧下螺丝后将键盘向前拉动一下，翘起就可将键盘取下，注意不要直接将键盘拿起，因为背后有排线上方图片最右边的螺丝也拧下。

准备拆下上面板
拆下面板上所有标注箭头的螺丝，拆下来之后放在一起，拧下螺丝后，准备拆几处排线。

拆下上图中的四处排线，注意拆蓝色白线的时候要轻轻地弄（上面那个蓝色排线是触控板排线，下面那个是LED 灯排线）
取下主机板
取下所有主机板上标有白色箭头的螺丝，主机板最左上角的一颗
螺丝虽然没有标白色箭头。

东芝笔记本拆机教程东芝笔记本拆机教程是一项较为复杂的操作，需要仔细操作和谨慎态度。

在拆机前，请确保笔记本关机并断开电源并且检查好相关工具的材料，确保自己有足够的经验和技能进行拆卸。

以下是东芝笔记本拆机的详细步骤：1. 首先，将笔记本电脑放置在一个平稳的工作台上，并确保周围没有杂物和碎片。

2. 打开笔记本，将电池取出。

这样可以确保电脑处于完全关机状态，避免任何电流冲击。

3. 使用相应的螺丝刀，拆卸笔记本电脑背面上的所有螺丝。

这些螺丝通常位于笔记本电脑后盖的周围和底部，并有标识。

4. 打开笔记本电脑的后盖，这可能需要轻轻用指甲刀或细薄的平头螺丝刀插入螺丝孔或其他开口物。

5. 在后盖上插入一块塑料卡片或者类似的工具轻轻松开后盖四周的卡口。

确保小心操作，以免损坏各种连接线和元件。

6. 一旦后盖打开，您将能够看到内部的组件。

您可以使用吹气罐或细刷子清理内部面积，以消除灰尘和杂物。

7. 拆卸硬盘驱动器和内存模块时需要小心。

这些部件通常位于笔记本电脑的中部或底部，并通过螺丝或卡口固定。

请参阅东芝笔记本的用户手册以了解拆卸这些部件的详细步骤。

8. 如果您需要更换其他组件，例如键盘、散热器或风扇，同样可以参考用户手册，按照相应的步骤进行拆卸和更换。

9. 拆卸完成后，根据需要进行清洁和维护。

请注意，一些组件可能需要特定工具才能打开或更换。

在操作这些组件之前，请确保您具备相关知识和技能。

10. 最后，将笔记本电脑的背盖和螺丝重新安装好，确保它们紧固并牢固。

重新插入电池并连接电源，然后尝试开机。

这是一个简单的东芝笔记本拆机教程，涵盖了一些基本步骤。

然而，请注意，拆机操作需要谨慎，并且有时可能需要专业人士的帮助。

建议如果您没有相关的专业知识和经验，最好不要尝试拆解笔记本电脑，以免造成不可逆的损坏。

东芝J系列整机拆机过程
拆键盘——拆电池——拆硬盘——拆光驱——拆电脑外壳——拆风扇——拆鼠标触摸板——拆屏轴的图片过程。

A：拆键盘
B：拔开屏排线插头和线鼠标排线
注：拔鼠标排线前先把鼠标排线座扣子向上翘开。

C：拆电池、拆硬盘
先把镙丝钮开。

D：拆光驱
E：拆电脑外壳
F：拆风扇
注：装光驱时先把光驱放进，然后用一字镙丝刀把光驱铁片向上翘一下，再向里推。

如图
拆鼠标触摸板：
先拿C壳即是那带鼠标触摸板拆下上面的螺丝就可以换了哦
下面是换屏轴：先找到C壳即是带键的那个壳。

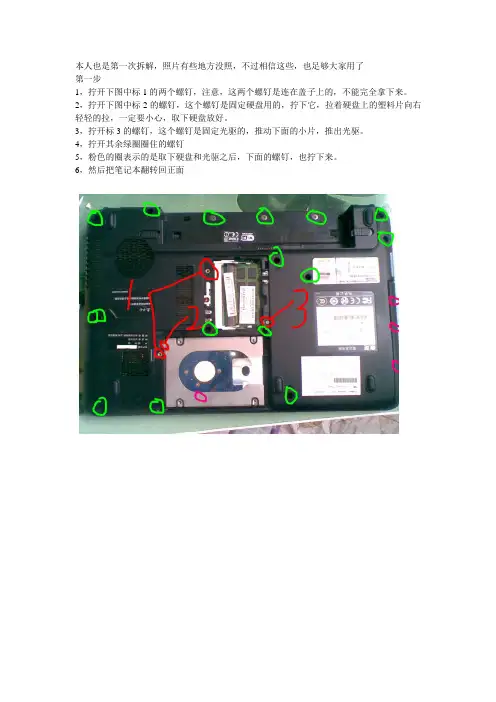

本人也是第一次拆解，照片有些地方没照，不过相信这些，也足够大家用了
第一步
1，拧开下图中标1的两个螺钉，注意，这两个螺钉是连在盖子上的，不能完全拿下来。

2，拧开下图中标2的螺钉，这个螺钉是固定硬盘用的，拧下它，拉着硬盘上的塑料片向右轻轻的拉，一定要小心，取下硬盘放好。

3，拧开标3的螺钉，这个螺钉是固定光驱的，推动下面的小片，推出光驱。

4，拧开其余绿圈圈住的螺钉
5，粉色的圈表示的是取下硬盘和光驱之后，下面的螺钉，也拧下来。

6，然后把笔记本翻转回正面
第二步
轻轻的扣出下图中粉圈圈住的小条。

然后下面是两个固定键盘的螺钉，这里我没有照相，所以没有图了，拧下这两个螺钉，然后图中绿圈处有个卡子卡这键盘，轻轻掰开就可以拿下键盘，注意拿下键盘的时候，键盘后面是有个排线和主板连着的，要先在主板上把排线拔掉，拔排线的时候，先把连接处黑色的部分向屏幕方向推动，排线就自己掉下来了（抱歉这个位置没有照片，我也是第一次拆，没经验）
取下下图中红圈圈住的排线连接，标1处的取下方法是把白色部分轻轻向上掰开
然后看一下现在上壳上面还有螺钉连接没了（因为我忘了），没有的话，沿着上壳的边缘一点一点的撬开上壳，直到取下，取下之后就是下图，取下下图中红圈中标出的部分，然后就可以拿下主板了，注意拿主板的时从左往右起，不要绊住排线什么的。

取下之后如下图。

拆开网络模块盖，将无线网卡线拔起
将硬盘拔起(图中我已将无线网络模块拆下，实际不卸下来也是可行的)。

卸下VGA接口的螺丝
卸下笔记本后端以及功能键盖板螺丝。

将 Panel 掀开与机体呈水平，将功能键盖板掀起(请小心从外侧向中央施力，并由刚扳开卡榫处向上掀起)。

将功能键IC板螺丝卸下来
继续阿，小心的将键盘排线拔出来：
卸下键盘信号线了
卸下触控板信号线，并将红圈处及蓝圈处(固定光盘模块)螺丝卸下
分离机体,(分离机体上下部前请先将光盘模块抽出，这样无线网络信号
线在抽出时才不会卡住)。

将主板上的固定螺丝都取下来
将风扇散热片固定螺丝都取下来
先把屏幕四个角落橡胶垫片拿掉! 卸下螺丝取下面盖!! 面盖卡榫不深很好拆!!
拆下面盖四个角落还有螺丝一并卸下才能看到面板背面!
高压板在下面，只有一条灯管所以是单灯面板!!。

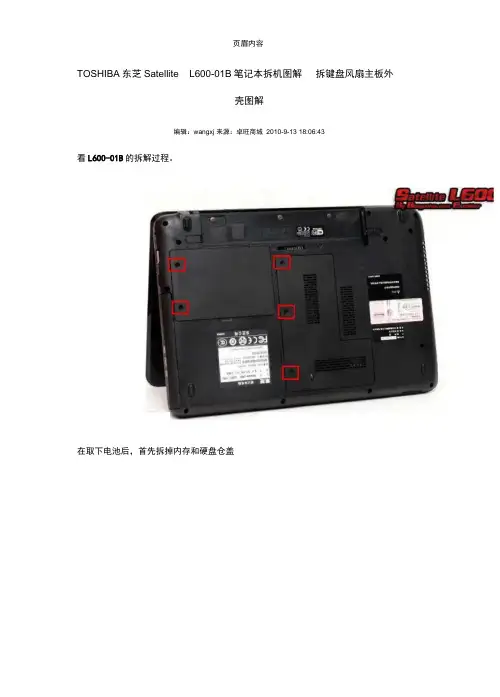

TOSHIBA东芝Satellite L600-01B笔记本拆机图解拆键盘风扇主板外壳图解编辑：wangxj 来源：卓旺商城2010-9-13 18:06:43看L600-01B的拆解过程。

在取下电池后，首先拆掉内存和硬盘仓盖然后硬盘就可以直接拆下来，没有阻碍。

无线网卡右边，并排着还有一条PCI-E插槽的空焊盘和固定螺丝口，估计是用来给迅盘或3G模块设计的，可惜插槽没有焊上，感兴趣的朋友可以自己DIY 一个上去。

估计这是蓝牙模块的安装位置，同样空着，位置倒是不难找，自行镶牙的难度也不大。

取下硬盘、光驱、内存和wifi网卡之后的样子，接下来把D面的所有螺丝都拧下来，如图所示。

接下来翻转到C面，撬开键盘顶部的塑料条，露出3个键盘固定螺丝，拧掉之后, 即可撬下键盘。

键盘背面有一根排线与主板相连I 0*-秤闱乐殆i er. coni取下的键盘正面图。

T之后C面和D面机壳就能轻松分离了，此处还有两条排线，断开即可。

C面机壳背照，ABS工程塑料材质，贴有金属屏蔽层。

C面去掉之后，L600-01B内部结构一览无余，主板表面覆盖着一大片绝缘层左侧屏轴和风扇处细节特写右屏轴处特写。

此时主板仅剩3个螺丝固定在D面，可轻松取下取下主板后的D面机壳按照之前屏轴图片上的标注，拧下螺丝，屏幕也一并取下D面机壳。

取下的L600-01B主板，如上图，尺寸不小翻过来后，可见散热器，HM55芯片被直接裸露，没有安排散热措施。

L600-01b的散热系统比较单薄，单管串联了CPU S GPI M大热源。

飯富雲吒审无辕宥乐齟WWW. Srcheckercom^散热器背面，可见其还负责对几颗显存的散热工作i3-330M处理器，虽然内置了显卡，但在L600-01b上无法开启AMD勺大马甲，HD5145 GPU!身，爱较真的朋友可以进一步研究GPU上的编号F面还有几个零碎物件:页眉内容页眉内容东芝自家生产的8x DVD 刻录机。

Realtek 的8191无线网卡，支持802.11 n ，三星的2G 内存和VGA/USB 勺接口PCB差点忘了这个，内存、硬盘仓盖，带屏蔽金属层最后，上东芝L600-01B的拆机全家福，折腾完毕。

TOSHIBA东芝Satellite L600-01B笔记本拆机图解拆键盘风扇主板外壳图解编辑：wangxj来源：卓旺商城2010-9-13 18:06:43看L600-01B的拆解过程。

在取下电池后，首先拆掉内存和硬盘仓盖。

然后硬盘就可以直接拆下来，没有阻碍。

无线网卡右边，并排着还有一条PCI-E插槽的空焊盘和固定螺丝口，估计是用来给迅盘或3G模块设计的，可惜插槽没有焊上，感兴趣的朋友可以自己DIY一个上去。

估计这是蓝牙模块的安装位置，同样空着，位置倒是不难找，自行镶牙的难度也不大。

取下硬盘、光驱、内存和wifi网卡之后的样子，接下来把D面的所有螺丝都拧下来，如图所示。

接下来翻转到C面，撬开键盘顶部的塑料条，露出3个键盘固定螺丝，拧掉之后，即可撬下键盘。

键盘背面有一根排线与主板相连取下的键盘正面图。

键盘去掉之后，C面的固定螺丝全部裸露，如图标注，全部拆除。

之后C面和D面机壳就能轻松分离了，此处还有两条排线，断开即可。

C面机壳背照，ABS工程塑料材质，贴有金属屏蔽层。

C面去掉之后，L600-01B内部结构一览无余，主板表面覆盖着一大片绝缘层。

左侧屏轴和风扇处细节特写。

右屏轴处特写。

此时主板仅剩3个螺丝固定在D面，可轻松取下。

取下主板后的D面机壳。

按照之前屏轴图片上的标注，拧下螺丝，屏幕也一并取下。

D面机壳。

取下的L600-01B主板，如上图，尺寸不小。

翻过来后，可见散热器，HM55芯片被直接裸露，没有安排散热措施。

L600-01b的散热系统比较单薄，单管串联了CPU和GPU两大热源。

散热器背面，可见其还负责对几颗显存的散热工作。

i3-330M处理器，虽然内置了显卡，但在L600-01b上无法开启。

AMD的大马甲，HD5145 GPU真身，爱较真的朋友可以进一步研究GPU上的编号。

下面还有几个零碎物件：日立的5K500，320G硬盘，性能平平，不看也罢。

东芝自家生产的8x DVD刻录机。

Realtek的8191无线网卡，支持802.11n，三星的2G内存和VGA/USB的接口PCB。

东芝Satellite C600D-01L 笔记本电脑拆机教程作者：liu大帅哥东芝Satellite C600D-01L 笔记本电脑拆机教程、更换导热硅脂教程、光驱位升级机械硬盘或SSD教程、机械硬盘升级教程、CPU升级更换教程。

本机信息：--------[ 概览]----------------------------------------------------------------------------------电脑型号东芝Satellite C600D 笔记本电脑操作系统Windows 7 旗舰版32位SP1 ( DirectX 11 )处理器AMD Athlon(速龙) II P320 双核主板东芝Portable PC ( AMD 760G/780G/780V/785G/790GX/880G/890GX ) 显卡AMD Mobility Radeon HD 4200 Series ( 256 MB / 东芝)内存 4 GB ( 三星DDR3 1066MHz / 记忆科技DDR3 1600MHz ) 主硬盘西数WDC WD5000BPVT-00KPFT0 ( 500 GB / 5400 转/分) 显示器LG LGD01E6 ( 14 英寸)光驱TSSTcorp CDDVDW TS-L633C DVD刻录机声卡Conexant SmartAudio HD @ AMD IXP SB600/SB700/SB800 高保真音频网卡Atheros AR9285 Wireless Network Adapter / Askey--------[ 主板]----------------------------------------------------------------------------------主板型号东芝Portable PC芯片组AMD 760G/780G/780V/785G/790GX/880G/890GX主板版本Base Board VersionBIOS Insyde Corp. 1.30 / 制造日期: 2010年10月05日BIOS的大小2048 KB--------[处理器]--------------------------------------------------------------------------------处理器AMD Athlon(速龙) II P320 双核步进DA-C3速度 2.10 GHz (200 MHz x 10.5) HyperTransport: 1800 MHz处理器数量核心数: 2 / 线程数: 2核心代号Champlain生产工艺45 纳米插槽/插座Socket S1g4一级数据缓存64 KB, 2-Way, 64 byte lines一级代码缓存64 KB, 2-Way, 64 byte lines二级缓存 2 x 512 KB, 16-Way, 64 byte lines特征MMX+, 3DNow!+, SSE, SSE2, SSE3, SSE4A, HTT, X86-641.将T形盖子（上面只有一颗螺丝）打开就可以看见内部上面是一块机械硬盘，下面是内存条。

东芝 L600 笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及内存的位置都设计在背面后盖下面，这样更换内存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝L600的C面拆卸下来，继续就可以将东芝L600笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及内存的位置都设计在背面后盖下面，这样更换内存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝L600的C面拆卸下来，继续就可以将主板以及风扇等拆机下来了，下面是详细过程的拆机图：东芝L600-1.jpg (231.86 KB)东芝L600拆机前的照片先来一张东芝L600-2.jpg (98.29 KB)首先看到这几个笔记本的背面，上面四个螺丝是用来固定这个笔记本硬盘的后盖，中间位置的三个螺丝是迎来固定 ...东芝L600-3.jpg (197.67 KB)可以看到硬盘和内存位置来东芝L600-4.jpg (187.66 KB)来张东芝L600得无线网卡特写东芝L600-5.jpg (249.99 KB)内存使用的是重叠设计，这样大大节省了笔记本内部的空间，东芝L600-6.jpg (135.59 KB)如果你想清理风扇或者更换主板上的东西那就需要将上面的螺丝全部拧开东芝L600-7.jpg (153.54 KB)做到上面的以后将键盘的挡板用指甲撬开东芝L600-8.jpg (107.38 KB)拧开固定键盘的几个螺丝就能将键盘取出来了东芝L600-9.jpg (106.29 KB)注意键盘的排线需要拔出来，这个是东芝L600笔记本拆机下来的键盘特写东芝L600-10.jpg (154.89 KB)键盘下面是东芝L600的C面特写，将上面固定的螺丝全部拧开东芝L600-11.jpg (130.83 KB)以及将上面的排线取出来，这样就可以将整个C面拆开东芝L600-12.jpg (142.92 KB) C面反过来的特写东芝L600-13.jpg (201.17 KB)下面就是东芝L600的主板了，我们基本上可以看到风扇以及主板的主要部件了东芝L600-14.jpg (170.54 KB)下面我们要拆屏幕，将固定屏幕的螺丝拧开，我们已经标注了东芝L600-15.jpg (143.77 KB)右边也是一样，将固定的2个螺丝拧开即可东芝L600-16.jpg (190.4 KB)注意螺丝全部拧开后还有笔记本屏幕的排线以及无线天线需要拔掉东芝L600-17.jpg (66.6 KB)东芝L600拆机下来的屏幕而写东芝L600-18.jpg (163.49 KB)将固定主板的几个螺丝拧开后就能将主板取出来，上面是东芝L600的Dm 面东芝L600-19.jpg (159.4 KB)东芝L600拆机主板东芝L600-20.jpg (192.52 KB)东芝L600主板背面，这个时候我们拧开固定风扇的螺丝以及拔掉风扇电源就能取出丰乐东芝L600-21.jpg (105.2 KB)东芝L600的风扇特写东芝L600-22.jpg (106.61 KB)背面需要更换导热硅脂的话可以现在更换了东芝L600-23.jpg (178.82 KB)东芝L600拆解后的全家福，可以看到基本部件都在这里了。

笔记本硬盘拆解图（转）
东芝TOSHIBA 20G笔记本硬盘，产地菲律宾
电路板一面
笔记本IDE接口插头
拆解用的组合工具
拆下电路板，共有5块芯片
HY57V161610DTC：现代SDRAM缓存，2Mb，125MHZ（图右）
TLS2255：主轴电机驱动，5400转的转速就是由它确定的，它的下方是一个4脚的触点连接马达的。

（图下）
88i8110：Marvell产的PATA接口芯片，BGA封装，数据就靠它传输到电脑（图右上）
3F442FXZZ：ARM处理器，相当于硬盘的CPU（图左上）
88C5520：把磁头读取的信号进行转换、放大处理（图左）
拆下电路板的硬盘反面，中间连着4根线的是主轴电机，这是一种无刷电机。

预备拆盘体了，用的内六角螺丝刀
终于拆开了，能够看到在断电状态，磁头是退回在平安区的
磁头臂机构特写
把磁头移到盘片上，咱们在操作电脑时，它确实是不断的在那个盘片上径向移动
磁头臂再次归位
磁头臂上面的处置电路，SONY的CXA35747N芯片，磁头拾取的微弱信号是先在那个地址放大，再送到外面的88C5520芯片处置。

使磁头能够移动的线圈，给它加电就能够够让磁头在磁盘的磁道间移动
磁头特写，为上下两个磁头，各读写磁盘的一面，那个东西很脆弱，硬盘摔坏了，确实是因为它和磁片撞击造成。

拆得只剩下盘片的硬盘体
拆下来的盘片，很滑很光亮！能够当镜子用^_^ 我们宝贵的数据就是保存在它上面的
通通脱掉！只剩下空空的硬盘壳
拆机后的全家福：合影了，大伙儿笑一个。
