用户手册ITA-1711N系列无风扇嵌入式Celeron级双核紧凑型工业电脑版权声明随附本产品发行的文件为研华公司2020年版权所有，并保留相关权利。
针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。
未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。
本手册以提供正确、可靠的信息为出发点。
但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它协力厂商的权益受损，概不负责。
认可声明ITA-1711N为研华公司的商标。
所有其他产品名或商标均为各自所属方的财产。
在线技术支持关于技术支持和服务，请访问研华技术支持网站：产品质量保证（两年）从购买之日起，研华为原购买商提供两年的产品质量保证。
但对那些未经授权的维修人员维修过的产品并不进行质量保证。
研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。
如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。
对于出保产品，我们将会酌情收取材料费、人工服务费用。
请联系您的销售人员了解详细情况。
如果您认为您购买的产品出现了故障，请遵循以下步骤：1.收集您所遇到的问题的信息（例如，CPU主频、使用的研华产品及其它软件、硬件等）。
请注意屏幕上出现的任何不正常信息显示。
2.打电话给您的供货商，描述故障问题。
请借助手册，产品和任何有帮助的信息。
3.如果您的产品被诊断发生故障，请从您的供货商那里获得RMA (ReturnMaterial Authorization) 序列号。
这可以让我们尽快地进行故障产品的回收。
4.请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。
我们对无法提供购买日期证明的产品不提供质量保证服务。
5.把相关的RMA序列号写在外包装上，并将其运送给销售人员。
料号：2001171180第一版中国印刷2020年3月ITA-1711N用户手册ii致客户研华为客户提供的服务研华的每一款产品都是严格按照规格生产的。

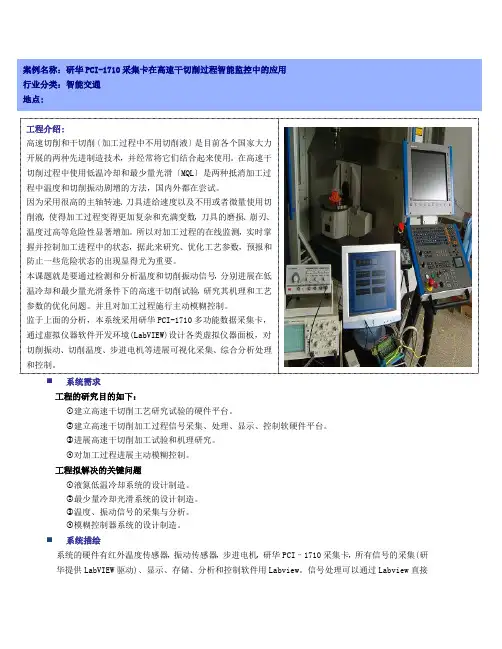

案例名称：研华PCI-1710采集卡在高速干切削过程智能监控中的应用行业分类：智能交通地点:工程介绍:高速切削和干切削〔加工过程中不用切削液〕是目前各个国家大力开展的两种先进制造技术，并经常将它们结合起来使用。
在高速干切削过程中使用低温冷却和最少量光滑〔MQL〕是两种抵消加工过程中温度和切削振动剧增的方法，国内外都在尝试。
因为采用很高的主轴转速、刀具进给速度以及不用或者微量使用切削液，使得加工过程变得更加复杂和充满变数，刀具的磨损、崩刃、温度过高等危险性显著增加。
所以对加工过程的在线监测，实时掌握并控制加工进程中的状态，据此来研究、优化工艺参数，预报和防止一些危险状态的出现显得尤为重要。
本课题就是要通过检测和分析温度和切削振动信号，分别进展在低温冷却和最少量光滑条件下的高速干切削试验，研究其机理和工艺参数的优化问题。
并且对加工过程施行主动模糊控制。
监于上面的分析，本系统采用研华PCI-1710多功能数据采集卡，通过虚拟仪器软件开发环境(LabVIEW)设计各类虚拟仪器面板，对切削振动、切削温度、步进电机等进展可视化采集、综合分析处理和控制。
⏹系统需求工程的研究目的如下：①建立高速干切削工艺研究试验的硬件平台。
②建立高速干切削加工过程信号采集、处理、显示、控制软硬件平台。
③进展高速干切削加工试验和机理研究。
④对加工过程进展主动模糊控制。
工程拟解决的关键问题①液氮低温冷却系统的设计制造。
②最少量冷却光滑系统的设计制造。
③温度、振动信号的采集与分析。
④模糊控制器系统的设计制造。
⏹系统描绘系统的硬件有红外温度传感器，振动传感器，步进电机，研华PCI–1710采集卡，所有信号的采集(研华提供LabVIEW驱动)、显示、存储、分析和控制软件用Labview。
信号处理可以通过Labview直接调用Matlab中的小波工具箱进展小波变换或者小波包变换，或者根据情况采用各种数字滤波。
信息交融也可以在小波变换的根底上，通过Labview直接调用Matlab中的神经网络工具箱，用BP神经网络进展信息交融。
PCI-1710快速安装使用手册PCI-1710快速安装使用手册 (1)第一章 产品介绍 (2)1.1 概述 (2)1.1.1 即插即用功能 (2)1.1.2 单端或差分混合的模拟量输入 (2)1.1.3 卡上FIFO(先入先出)存储器 (2)1.1.4 卡上可编程计数器 (2)1.1.5 用于降低噪声的特殊屏蔽电缆 (2)1.1.6 16路数字输入和16路数字输出 (3)1.1.7 短路保护 (3)1.2 特点： (3)1.3 一般特性： (3)第二章 安装与测试 (3)2.1 初始检查 (3)2.2 Windows2K/XP/9X下板卡的安装 (4)2.2.1 软件的安装： (6)2.2.2 硬件的安装： (7)2.3 测试 (8)2.3.1 模拟输入功能测试 (8)2.3.2 模拟输出功能测试 (9)2.3.3 数字量输入功能测试 (10)2.3.4 数字量输出功能测试 (11)2.4.5 计数器功能测试 (12)第三章 信号连接 (13)3.1 模拟信号输入连接： (15)3.1.1 单端模拟输入连接 (15)3.1.2 差分式模拟输入连接 (15)3.2模拟信号输出连接 (17)3.3触发源连接 (17)3.3.1 内部定时器触发连接 (17)3.3.2 外部触发源连接 (18)第四章 例程使用详解 (18)4.1 板卡支持例程列表4.2 常用例子使用说明 (18)4.2.1 ADSOFT/ADTRIG（软件触发方式例程） (18)4.2.2 ADint（中断方式进行数据采集的例程） (19)4.2.3 DIGOUT（数字量输出）： (21)4.2.4 COUNTER（计数程序） (23)4.2.5 Digin (数字量输入例程) (24)4.2.6 PULSE(脉冲输出例程) (24)4.2.7 MADint(多通道中断采集例程) (25)第五章 遇到问题，如何解决？..................错误！未定义书签。
ӧ ˉ ҮӐ ̖ Ӯ !智能自动化 无缝隙整合明星产品指南1明星产品指南TPC-31T/ 61T TPC-650H/1250H/1550H/1750H TPC-651H/1251H/1551HTPC-1840WP/2140WP SPC-1840WP/2140WP FPM-7181W/7211WWebOP-3070T WebOP-3100TWebOP-3150T 瘦客户端平板电脑18.5”/21.5”带有投射电容式触摸屏，Driect-VGA和DVI端口工业等级平板显示器• 18.5”WXGA高清TFT LCD宽屏显示• IP65防护等级全平面触摸屏• 超薄设计，前面板/壁挂式简易安装• 支持工业24VDC电源输入• 支持前面板，壁挂，台式和VESA手臂安装2工业平板电脑及人机界面智领工业平板电脑和人机界面新变革作为工业人机界面平台的领导厂商，研华为自动化领域细分市场提供先进的HMI产品解决方案，以满足不同领域对HMI产品独特的应用需求。
研华提供了全系列功能完备的人机界面产品，包括：工业级可编程人机界面（WebOP）、工业平板电脑（TPC&PPC）、产线自动化平板电脑（SPC）和工业显示器（FPM）,同时，研华提供高价值标准化产品及解决方案和灵活的客制化产品，以满足工业应用的高质量需求，例如油气行业专用和阳光下可视化产品等。
此外，研华工业平板电脑及人机界面可通过集成I/O与带控制功能的HMI/SCADA软件，实现多种系统集成，开启自动化的新纪元。
18.5”WXGA/21.5”全高清TFT LCD，搭配AMD双核处理器多点触控工业等级平板电脑• AMD双核T56E，1.65GHz，支持外接APU，先进的图形处理性能 ，运行更高效• 16:9宽屏，带PCT多点触控• 内置智能键和功能键及定制化UI• 打开侧面板，轻松维护Cfast/HDD/Mini PCIe部件• 前面板LED指示灯显示操作状态7”WVGA Cortex™-A8 宽温可编程人机界面· Microsoft® Windows CE 6.0• 支持无电池状态下128KB(64字)FRAM储存备份• 电源&终端I/O串口隔离保护• -20~ 60ºC 宽操作温度• 前面板达IP66防护等级5.7”VGA/12.1”SVGA/15”XGA/17”SXGATFT LED LCD英特尔凌动瘦客户端• Intel®Atom™ N270 1.6GHz 处理器• 前面板IP65防护等级• 支持Microsoft® Windows XP/XPe/CE系统• 能源之星认证• 支持外接2.5”SATA HDD套件3.5”/5.7”QVGA TI AM3517 600MHz基于RISC触摸平板电脑• Microsoft®Windows CE 6.0• 1X SD卡槽，便于储存• 前面板达IP66防护等级• 超薄紧凑设计，搭配塑料外壳无风扇冷却系统• 自动数据流控制RS-4855.7”VGA/12.1”SVGA/15”XGA TFT LED LCD英特尔凌动瘦客户端，宽操作温度• Intel® Atom™ Z520 1.33 GHz处理器• -20~60ºC 宽操作温度• 串口隔离保护• 能源之星认证• 支持外接2.5”SATA HDD套件10.1” WSVGA Cortex™-A8 宽温可编程人机界面· Microsoft®Windows CE 6.0• 支持无电池状态下128KB(64字)FRAM储存备份• 电源&终端I/O串口隔离保护• -20~ 60ºC宽操作温度• 前面板达IP66防护等级15”XGA Cortex™-A8 宽温可编程人机界面· Microsoft® Windows CE 6.0• 支持无电池状态下128KB(64字)FRAM储存备份• 电源&终端I/O串口隔离保护• -20~ 60ºC宽操作温度• 前面板达IP66防护等级18.5”WXGA/21.5”全高清TFT LCD，搭配AMD双核处理器产线自动化多点触控工业等级平板电脑• AMD双核，1.65GHz，支持外接APU，先进的图形处理性能，运行更高效• 16:9宽屏，带PCT多点触控• 内置智能键和功能键及定制化UI• 抗划痕触摸表面：7级硬度• 带有IP65防护等级M12连接器• 前面板LED指示灯显示操作状态明星产品指南TPC-1071HPB/1271HPB/1571HPB/1771HPB TPC-1071HCA/1271HCA/1571HCA/1771HCA TPC-671H TPC-1571HTPC-1771H TPC-1071H/1271HWebOP-2040T WebOP-2100T WebOP-2080T 可编程人机界面控制平板电脑8”SVGA工业级可编程人机界面• 8”SVGA 65，536色真彩TFT LCD， 采用ARM9-based RISC高效能处理器• 前面板IP66防护等级• 10W低功耗设计• 支持300多种PLC工业通讯协议• 下载和保护灵活运行10.4”SVGA/ 12.1”SVGA/ 15”XGA/ 17”SXGA TFT LED LCD 英特尔凌动双核D525嵌入式平板电脑• Profibus总线支持• 兼容赫优讯 • 支持研华设计制造的profibus模块• 更完整可靠的验证平台及服务• 延续TPC-1071H/1271H/1571H/1771H 系列功能10.4”/12.1” SVGA TFT LCD 英特尔凌动双核D525嵌入式平板电脑• DDR3内存和多个I/O支持• PCIe及Mini PCIe扩展，便于工业无线现场总线控制• 内置数字量输入/输出模块• 串口及DI/DO隔离保护• 电池备份1MB SRAM 15”XGA TFT LCD 英特尔凌动双核D525嵌入式平板电脑• DDR3内存和多个I/O支持• PCIe及Mini PCIe扩展，便于工业无线现场总线控制• 内置数字量输入/输出模块• 串口及DI/DO隔离保护• 电池备份1MB SRAM 17”SXGA TFT LCD 英特尔凌动双核D525嵌入式平板电脑• DDR3内存和多个I/O支持• PCIe及Mini PCIe扩展，便于工业无线现场总线控制• 内置数字量输入/输出模块• 串口及DI/DO隔离保护• 电池备份1MB SRAM 10.4”SVGA/ 12.1”SVGA/ 15”XGA/ 17”SXGA TFT LED LCD英特尔双核D525嵌入式平板电脑• CIA认证CANopen模块和平台• 高速传输，速度最高可达1Mbps • 支持研华设计制造的profibus模块• 更完整可靠的验证平台及服务• 延续TPC-1071H/1271H/1571H/1771H 系列功能6.5”VGA LED LCD英特尔凌动Z510嵌入式平板电脑• Mini PCIe扩展，便于工业无线现场总线控制• 串口隔离保护• 自动数据流控制RS-485• 支持Microsoft ® WES7/XP/WES/WinCE系统• 10.1” WSVGA 65，536色真彩TFT LCD， 采用ARM9-based RISC高效能处理器• 前面板IP66防护等级• 10W低功耗设计• 支持300多种PLC工业通讯协议• 下载和保护灵活运行• 12.1” SVGA 65，536色真彩TFT LCD， 采用ARM9-based RISC高效能处理器• 前面板IP66防护等级• 10W低功耗设计• 支持300多种PLC工业通讯协议• 下载和保护灵活运行产品指南4.3”WQVGA工业级可编程人机界面• 4.3”WQVGA 65，536色真彩TFT LCD， 采用ARM9-based RISC高效能处理器• 前面板IP66防护等级• 10W低功耗设计• 支持300多种PLC工业通讯协议• 下载和保护灵活运行PPC-157/177PPC-6150/6170PPC-179IPPC-6192A/6172A/6152A IPPC-9151G/9171GIPPC-4001D/4008D FPM-5151G/5171G/5191G PPC-3100/3120FPM-3151G/3171G/3191G PPC-L62T FPM-2120G/2150G/2170G PPC-L158无风扇平板电脑多功能平板电脑工业平板电脑工业显示器10.4”/12”无风扇工业平板电脑，英特尔凌动D2550处理器 • TFT SVGA LED面板，搭配电阻触摸屏• 支持1个内部SATA 2.5存硬盘及1个mSATA接口• 可通过BIOS调节RS-232/422/485连接• COM1/COM2 pin9 RI/5V/12V可选择通过BIOS设定• 提供自动调校LED背光功能15”无风扇工业平板电脑，英特尔凌动D525处理器• 15”TFT XGA LCD 搭配可选的电阻式触摸屏• 支持1个内部的SATA 2 .5”硬盘，支持1个 Mini PCIe 插槽，双千兆以太网• 可选PCI/PCIe x1扩展组件• 1个RS -2 32/422/ 485端口;（支持自动数据流控制， BIOS可选）• 1个GPIO/RS-232 (8 通道, TTL 级); (通过排针交换）,15”/ 17”无风扇工业平板电脑，英特尔酷睿双核处理器• Intel ® Core ™2 Duo 处理器，最高可达2.16 GHz • 系统内存高达4GB 667 MHz DDR2 SODIMM • 1个PCIe扩展插槽(PCI可选)• 1个RS -232/422/ 485端口;（支持自动数据流控制， BIOS可选）• 1个RS-232/GPIO (8通道， 提供TTL)(通过调换排针) 5.7”VGA TFT LCD 4U 19”/19” Half-size机架式工业等级平板电脑• 可固定的抽屉式超薄键盘&鼠标• 支持高性能Intel ® Core ™2双核处理器• 提供14/8扩展插槽，满足2 PICMG,10 PCI,2ISA/1 CPU PCI,3 PCI,4 SPCI • 带有防水功能薄膜的功能键(F1—F5)，便于各种应用• 前端USB端口便于安插多种USB设备12”SVGA/15”XGA/17”SXGA工业显示器，带有抗反射触摸屏及Direct-VGA串口• 12”SVGA/15”XGA/17”SXGA TFT LCD LED 背光液晶显示• 铝制前面板，坚固设计• 前面板IP65防护等级• 带有RS-232 & USB接口15”XGA / 17” SXGA / 19” SXGA工业显示器，带抗反射触摸屏，Direct-VGA和DVI串口• 坚固不锈钢设计，铝合金前面板• 前面板OSD控制键• 支持工业24V DC 电源输入• 支持前面板，壁挂，台式，机架或VESA悬臂安装• 前面板IP65防护等级15” XGA / 17” SXGA / 19” SXGA多功能工业显示器，带抗反射触摸屏，Direct-VGA及DVI串口• Direct VGA & DVI-D视频输入接口• 可锁固OSD功能键，支持2组用户自定义对比度/亮度• 坚固不锈钢设计，铝合金前面板• 带有RS-232 & USB接口19”SXGA/17” SXGA/15” XGA TFT LCD 酷睿四核/酷睿双核处理器工业等级扩展型平板电脑• Intel ® Core ™ 2 Quad CPU (最高支持 2.8 GHz)/ Core ™ 2 Duo CPU (最高支持 3.0 GHz)• 双通道DDR3内存，容量高达4GB • 提供2个PCIe扩展槽• 双千兆以太网，Intel vPro技术• 提供2 x 2.5” SATA HDDs和RAID 0/1兼容15” XGA/17” SXGA 英特尔酷睿 i7/i5/i3赛扬处理器工业等级强固型平板电脑• 15” XGA /17” SXGA LED背光LCD，低功耗 ， 前面 板提供USB接口, 支持1 x PCIe x 1或4(Gen2)• 带铝合金前面板的高强度不锈钢机箱，IP65防护等级， 确保设备的可靠运行• 支持双HDMI, LVDS, VGA显示; 1 x 2.5”SATA II或 III HDD和1 x CFast• 硬质阳极涂层以防止板磨损和酸腐蚀17”无风扇工业电脑英特尔双核处理器• Intel ® Core ™2 Duo LGA775 处理器， 最高可达3.0GHz • 支持240-pin DDR3 1333/1066 DIMM x 2， 最高可达4GB • 支持1个 Mini PCIe插槽，双千兆以太网• 提供1个PCI和1个PCIe扩展插槽• 1个RS -2 32/422/ 485端口;（支持自动数据流控制， BIOS可选）15”/17”无风扇平板电脑，英特尔酷睿i3 / i5 /赛扬处理器• Intel ® Core ™ i3，i5和 Celeron ® 847E + Intel QM77 PCH • 多种扩展插槽支持， PCIe x 4, 1 PCI + 1 PCIe x 1• 可选备份 HDD, 支持 Intel RAID • 1个独立的 RS-232/422/485 端口; (自动流控制，由 BIOS选择）• 1个GPIO/RS-232 (8 通道, TTL 级); (通过排针交换）,双千兆以太网, 支持Intel AMT8.04 6.5”无风扇工业平板电脑，英特尔凌动处理器• 6.5” TFT VGA LCD，带LED背光灯• 系统内存高达2 GB DDR3• 铝质前面板设计• 支持双千兆以太网• 支持1个CFast 插槽• 可通过BIOS调节RS-232/422/485连接产品指南PCIE-1730PCIE-1752/1754/1756PCIE-1760USB-4702/4704USB-4711A/4716USB-4761PCI-1712PCI-1716PCI-1706/1714/1714L PCIE-1744PCI和PCIE数据采集&控制卡windows 7和windows 8操作系统，助力用户将研华的数据采集卡无缝地集成到最新平台,不仅提高了性能,也大大减少了开发时间。
研华DAS卡快速测试指南1) PCI系列（以PCI-1712为例，其他型号的PCI板卡安装过程基本类似，只是型号显示有所不同）：PCI系列板卡需要先安装驱动程序，然后关机插卡重起，会出现找到新硬件向导：选择下一步，显示安装设备驱动程序对话框，选择“显示已知设备……（D）”选择下一步，出现“选择设备驱动程序”对话框选择下一步，出现“开始设备驱动程序安装”对话框选择下一步，“完成找到硬件向导”，“完成”设备安装这时在Device Manger中就可以看到PCI-1712：同时在设备管理器中也可以看到安装得PCI-1712卡：2）PCL系列（以PCL-818HD为例, 其他型号的PCL板卡安装过程基本类似，只是型号显示有所不同）：正确安装了设备驱动程序之后，关机->插卡->开机，使用Device Manager工具来添加板卡并进行简单的测试，这里以PCL-818HD为例。
1）打开Device Manager工具可以看到正确的安装了PCL-818HD的驱动程序之后，可以看到在Supported Device下面的列表框中，Advantech PCL-818L/H/HD/HG已经处于可用状态（前面没有了红色差号——警示号）2）选中Advantech PCL-818L/H/HD/HG后，右边的Add按钮呈可用状态，单击Add按钮弹出如下的设置对话框：Board Type：选择安装的板卡类型，这里计算机上安装的是PCL-818HD；Base Address：基地址，该值必须为系统空闲地址且与板卡上面的拨码开关所设置相同；Interrupt Channel：中断设置，该值必须为系统空闲中断号且与板卡上面的设置相同；A/D Channels Configuration：通道配置，选择输入的类型，8路差分/16路单端，这里也必须和板卡上面的跳线或开关的设置一致；Clock Selection：时钟选择；DMA Selection：DMA通道选择；D/A V oltage Ref.-Channel1：通道参考电压选择；Options 按钮：可以选择连接扩展板，扩展输入通道。

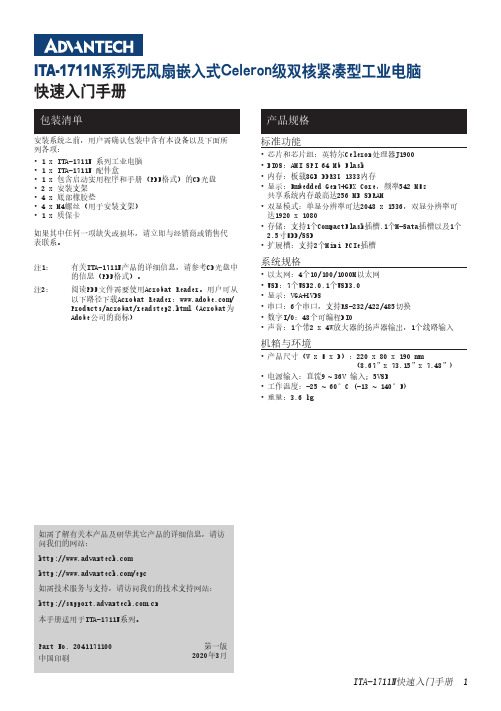

ITA-1711N快速入门手册 1安装系统之前，用户需确认包装中含有本设备以及下面所列各项：• 1 x ITA-1711N 系列工业电脑• 1 x ITA-1711N 配件盒• 1 x 包含启动实用程序和手册（PDF格式）的CD光盘• 2 x 安装支架• 4 x 底部橡胶垫• 4 x M4螺丝（用于安装支架）• 1 x 质保卡如果其中任何一项缺失或损坏，请立即与经销商或销售代表联系。
注1： 有关ITA-1711N产品的详细信息，请参考CD光盘中的信息（PDF格式）。
注2：阅读PDF文件需要使用Acrobat Reader。
用户可从以下路径下载Acrobat Reader：/Products/acrobat/readstep2.html（Acrobat为Adobe公司的商标）ITA-1711N 系列无风扇嵌入式Celeron级双核紧凑型工业电脑快速入门手册标准功能• 芯片和芯片组：英特尔Celeron处理器J1900 • BIOS：AMI SPI 64 Mb Flash • 内存：板载8GB DDR3L 1333内存• 显示：Embedded Gen7+GFX Core，频率542 MHz 共享系统内存最高达256 MB SDRAM• 双显模式：单显分辨率可达2048 x 1536，双显分辨率可达1920 x 1080• 存储：支持1个CompactFlash插槽,1个M-Sata插槽以及1个2.5寸HDD/SSD• 扩展槽：支持2个Mini PCIe插槽系统规格• 以太网：4个10/100/1000M以太网• USB：7个USB2.0,1个USB3.0• 显示：VGA+LVDS• 串口：6个串口，支持RS-232/422/485切换• 数字I/O：48个可编程DIO• 声音：1个带2 x 4W放大器的扬声器输出，1个线路输入机箱与环境• 产品尺寸（W x H x D）：220 x 80 x 190 mm（8.67”x 73.15”x 7.48”) • 电源输入：直流9 ~ 36V 输入；5VSB• 工作温度：-25 ~ 60°C (-13 ~ 140°F)• 重量：3.6 kg如需了解有关本产品及研华其它产品的详细信息，请访问我们的网站： /epc如需技术服务与支持，请访问我们的技术支持网站： 本手册适用于ITA-1711N系列。

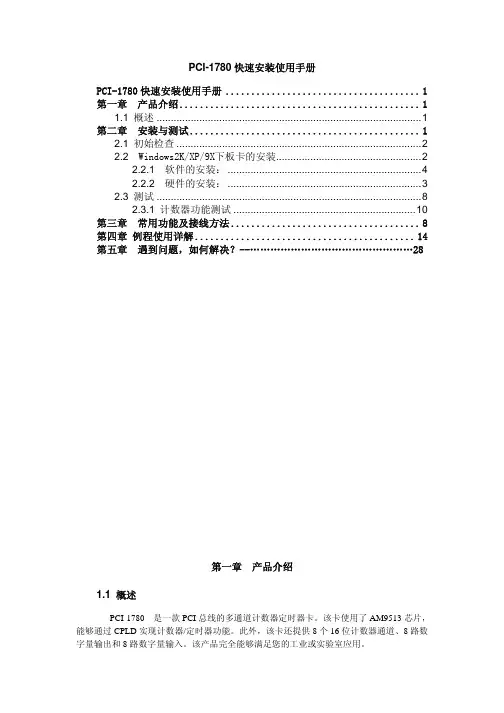

PCI-1780快速安装使用手册PCI-1780快速安装使用手册 (1)第一章 产品介绍 (1)1.1 概述 (1)第二章 安装与测试 (1)2.1 初始检查 (2)2.2 Windows2K/XP/9X下板卡的安装 (2)2.2.1 软件的安装： (4)2.2.2 硬件的安装： (3)2.3 测试 (8)2.3.1 计数器功能测试 (10)第三章 常用功能及接线方法 (8)第四章 例程使用详解 (14)第五章 遇到问题，如何解决？-- (28)第一章产品介绍1.1 概述PCI-1780 是一款PCI总线的多通道计数器定时器卡。
该卡使用了AM9513芯片，能够通过CPLD实现计数器/定时器功能。
此外，该卡还提供8个16位计数器通道、8路数字量输出和8路数字量输入。
该产品完全能够满足您的工业或实验室应用。
第二章安装与测试2.1 初始检查研华PCI-1780，包含如下部分：一块PCI-1780/，一块含板卡驱动的光盘。
打开包装后，请您查看这三件是否齐全，请仔细检查有没有在运送过程中对板卡造成的损坏，如果有损坏或者规格不符,请立即告知我们的服务部门或是本地经销代理商，我们将会负责维修或者更换。
取出板卡后，请保留它的防震包装，以便在您不使用时将采集卡保护存放。
在您用手持板卡之前，请先释放手上的静电（例如，通过触摸您电脑机箱的金属底盘释放静电），不要接触易带静电的材料，比如塑料材料等。
手持板卡时只能握它的边沿，以免您手上的静电损坏面板上的集成电路或组件。
2.2 Windows2K/XP/9X下板卡的安装安装流程图，如下：2.2软件的安装：2.2.1．1 安装Device Manager和32bitDLL驱动注意：测试板卡和使用研华驱动编程必须首先安装安装Device Manager和32bitDLL 驱动。
第一步：将启动光盘插入光驱；第二步：安装执行程序将会自动启动安装，这时您会看到下面的安装界面：图2-1注意：如果您的计算机没有启用自动安装，可在光盘文件中点击autorun.exe文件启动安装程第三步: 点击CONTINUE,出现下图界面（见图2-2）首先安装Device Manager。

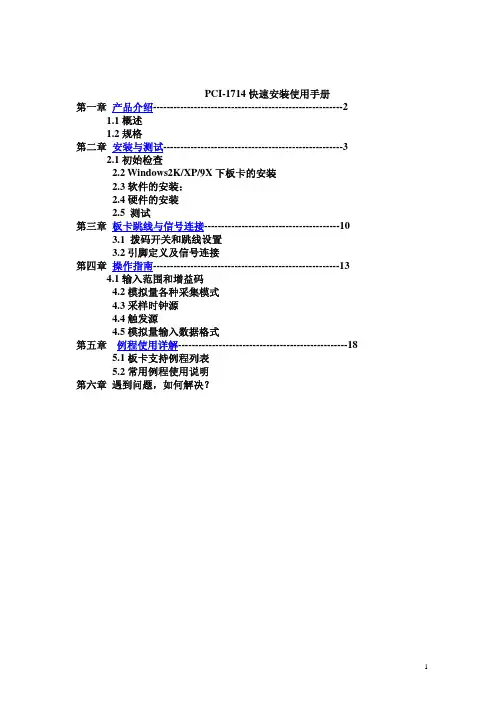

PCI-1714快速安装使用手册第一章 产品介绍--------------------------------------------------------21.1概述1.2规格第二章 安装与测试-----------------------------------------------------32.1初始检查2.2 Windows2K/XP/9X下板卡的安装2.3软件的安装：2.4硬件的安装2.5 测试第三章 板卡跳线与信号连接----------------------------------------103.1 拨码开关和跳线设置3.2引脚定义及信号连接第四章 操作指南-------------------------------------------------------134.1输入范围和增益码4.2模拟量各种采集模式4.3采样时钟源4.4触发源4.5模拟量输入数据格式第五章例程使用详解--------------------------------------------------185.1板卡支持例程列表5.2常用例程使用说明第六章遇到问题，如何解决？第一章 产品介绍1.1 概述PCI-1714是建立在32位，PCI总线架构上的高性能数据采集卡。
采样频率最高可达到30MS/s，特别是可以将连续的高速数据流导入主存储口。
1.2 同步采样PCI-1714使用4组同样的电路和AD芯片实现各通道的同步采集，当输入信号间的时间关系非常重要的时候，这个特点可以满足同步采集。
1.3 支持软件触发，内部和外部定时触发PCI-1714支持三种触发方式进行模/数转换：软件触发，内部定时触发，外部定时触发。
软件触发允许用户在需要的时候得到一个采样，内部定时触发用于连续的高速数据采集，PCI-1714还可以使用外部触发源，实现与外部设备的同步采样。
1.4 P CI总线控制数据传输PCI-1714支持PCI总线控制DMA数据传输，支持高速和无空隙数据采集，利用PC中的一块存储区，PCI-1714可以实现总线控制的数据采集而不用CPU参与，可以让CPU执行其他任务，例如数据分析和图形。
PCI-1710快速安装使用手册PCI-1710快速安装使用手册 (1)第一章产品介绍 (2)1.1 概述 (2)1.1.1 即插即用功能 (2)1.1.2 单端或差分混合的模拟量输入 (2)1.1.3 卡上FIFO(先入先出)存储器 (2)1.1.4 卡上可编程计数器 (2)1.1.5 用于降低噪声的特殊屏蔽电缆 (3)1.1.6 16路数字输入和16路数字输出 (3)1.1.7 短路保护 (3)1.2 特点： (3)1.3 一般特性： (3)第二章安装与测试 (3)2.1 初始检查 (3)2.2 Windows2K/XP/9X下板卡的安装 (4)2.2.1 软件的安装： (6)2.2.2 硬件的安装： (7)2.3 测试 (8)2.3.1 模拟输入功能测试 (8)2.3.2 模拟输出功能测试 (9)2.3.3 数字量输入功能测试 (10)2.3.4 数字量输出功能测试 (11)2.4.5 计数器功能测试 (12)第三章信号连接 (13)3.1 模拟信号输入连接： (15)3.1.1 单端模拟输入连接 (15)3.1.2 差分式模拟输入连接 (15)3.2模拟信号输出连接 (17)3.3触发源连接 (17)3.3.1 部定时器触发连接 (17)3.3.2 外部触发源连接 (18)第四章例程使用详解 (18)4.1 板卡支持例程列表4.2 常用例子使用说明 (18)4.2.1 ADSOFT/ADTRIG（软件触发方式例程） (18)4.2.2 ADint（中断方式进行数据采集的例程） (19)4.2.3 DIGOUT（数字量输出）： (21)4.2.4 COUNTER（计数程序） (23)4.2.5 Digin (数字量输入例程) (24)4.2.6 PULSE(脉冲输出例程) (24)4.2.7 MADint(多通道中断采集例程) (25)第五章遇到问题，如何解决？ .................. 错误!未定义书签。
第一章产品介绍1.1 概述PCI-1710/1710HG是一款PCI总线的多功能数据采集卡。
其先进的电路设计使得它具有更高的质量和更多的功能。
这其中包含五种最常用的测量和控制功能：12位A/D转换、D/A转换、数字量输入、数字量输出及计数器/定时器功能。
PCI-1710系列能够为用户提供专门的功能：PCI-1710 100KS/s，12位多功能数据采集卡PCI-1710L 100KS/s，12位多功能数据采集卡，不带AOPCI-1710HG 100KS/s，12位多功能数据采集卡PCI-1710HGL 100KS/s，12位多功能数据采集卡，不带AO1.1.1 即插即用功能PCI-1710/1710HG完全符合PCI规格Rev2.1标准，支持即插即用。
在安装插卡时，用户不需要设置任何跳线和DIP拨码开关。
实际上，所有与总线相关的配置，比如基地址、中断，均由即插即用功能完成。
1.1.2 单端或差分混合的模拟量输入PCI-1710/1710HG有一个自动通道/增益扫描电路。
该电路能代替软件控制采样期间多路开关的切换。
卡上的SRAM存储了每个通道不同的增益值及配置。
这种设计能让您对不同通道使用不同增益，并自由组合单端和差分输入来完成多通道的高速采样。
1.1.3 卡上FIFO(先入先出)存储器PCI-1710/1710HG卡上有一个FIFO缓冲器,它能存储4K的A/D采样值。
当FIFO半满时，PCI-1710/1710HG会产生一个中断。
该特性提供了连续高速的数据输入及Windows下更可靠的性能。
1.1.4 卡上可编程计数器PCI-1710/1710HG提供了可编程的计数器，用于为A/D变换提供可触发脉冲。
计数器芯片为82C54或与其兼容的芯片，它包含了三个16位的10MHz时钟的计数器。
其中有一个计数器作为事件计数器，用于对输入通道的事件进行计数。
另外两个级联在一起，用作脉冲触发的32位定时器。
1.1.5 用于降低噪声的特殊屏蔽电缆PCL-10168屏蔽电缆是专门为PCI-1710/1710HG所设计的，它用来降低模拟信号的输入噪声。
该电缆采用双绞线，并且模拟信号线和数字信号线是分开屏蔽的。
这样能使信号间的交叉干扰降到最小，并使EMI/EMC问题得到了最终的解决。
1.1.6 16路数字输入和16路数字输出提供16路数字输入和16路数字输出，使客户可以最大灵活的根据自己的需要来应用。
1.1.7 短路保护PCI-1710/1710HG在+12V（DC）/+5V（DC）输出管脚处提供了短路保护器件，当发生短路时，保护器件会自动断开停止输出电流，直到短路被清除大约两分钟后，管脚才可开始输出电流。
1.2 特点：1. 16路单端或 8 路差分模拟量输入, 或组合方式输入；2. 12位 A/D 转换器, 采样数率可达 100KHz；3. 每个通道的增益可编程；4. 单端或差分输入自由组合；5. 卡上4K采样FIFO缓冲器；6. 2路12位模拟量输出；7. 16路数字量输入及16路数字量输出；8. 可编程触发器/定时器；9. 板卡ID10. PCI总线数据传输1.3 一般特性：1.获 CE CISPR 22 CLASS B认证2.I/O接口:68脚SCSI-II孔式接口3.功耗：+5V 850mA (典型值) +5V 1.0A (最大)4.工作温度： 0°~60°C（30~140°F）5.存储温度：-20~70°C（-4~158°F）6.工作湿度：5%~95%RH，无凝结7.尺寸：175mm（L）*100mm（H）第二章安装与测试2.1 初始检查研华PCI-1710/1710HG，包含如下三部分：一块PCI-1710/1710HG PCI总线的多功能数据采集卡，一本使用手册和一个含板卡驱动的光盘。
打开包装后，请您查看这三件是否齐全，请仔细检查有没有在运送过程中对板卡造成的损坏，如果有损坏或者规格不符,请立即告知我们的服务部门或是本地经销代理商，我们将会负责维修或者更换。
取出板卡后，请保留它的防震包装，以便在您不使用时将采集卡保护存放。
在您用手持板卡之前，请先释放手上的静电（例如，通过触摸您电脑机箱的金属底盘释放静电），不要接触易带静电的材料，比如塑料材料等。
手持板卡时只能握它的边沿，以免您手上的静电损坏面板上的集成电路或组件。
2.2 Windows2K/XP/9X下板卡的安装安装流程图，如下：第一步：将启动光盘插入光驱；第二步：安装执行程序将会自动启动安装，这时您会看到下面的安装界面：注意：如果您的计算机没有启用自动安装，可在H：盘文件中点击SETUP.EXE 文件启动安装程第三步:点击CONTINUE,出现下图界面:第四步:选择点击您所安装的板卡型号,然后按照提示就可一步一步完成驱动程序的安装。
第一步：关掉计算机，将您的板卡插入到计算机后面空闲的PCI插槽中（注意：在您手持板卡之前触摸一下计算机的金属机箱壳以免手上的静电损坏板卡。
）第二步：检查板卡是否安装正确，可以通过右击“我的电脑”，点击“属性”，弹出“系统属性”框；选中“硬件”页面，点击“设备管理器”；将弹出画面，如下图所示：从图中可以看到板卡已经成功安装。
第三步：从开始菜单/程序/Advantech Device Driver V2.1/ Advantech Device Manager,打开Advantech Device Manager,如下图:当您的计算机上已经安装好某个产品的驱动程序后，它前面将没有红色叉号,说明驱动程序已经安装成功。
PCI总线的板卡插好后计算机操作系统会自动识别，Device Manager在Installed Devices 栏中My Computer下也会自动显示出所插入的器件，这一点和ISA总线的板卡不同，如上图所示。
点击“Setup”弹出下图，可设置模拟输入通道是单端输入或是差分输入以及两个模拟输出通道D/A转换的参考电压。
设置完成后点击“OK”即可。
到此，PCI-1710数据采集卡的软件和硬件已经安装完毕,可进行板卡测试。
2.3 测试在上图的界面中点击“Test”, 弹出下图：2.3.1 模拟输入功能测试测试界面说明：Channe1 No：模拟量输入通道号(0-15)；Input range：输入围选择；Analog input reading ：模拟量输入通道读取的数值；Channel mode：通道设定模式；sampling period ：采样时间间隔；测试时可用PCL-10168（两端针型接口的68芯SCSI-II电缆,1米和2米）将PCI-1710与ADAM-3968（可DIN导轨安装的68芯SCSI-II接线端子板）连接，这样PCL-1710的68个针脚和ADAM-3968的68个接线端子一一对应，可通过将输入信号连接到接线端子来测试PCI-1710管脚。
例如：在差分输入模式下，测试通道0，需将待测信号接至通道0所对应接线端子的68与34管脚，在通道0对应的”Analog input reading”框中将显示输入信号的电压值。
2.3.2 模拟输出功能测试在测试界面中点击模拟输出标签，弹出下图：两个模拟输出通道可以通过软件设置选择输出正弦波、三角波、方波，您也可以设置输出波频率以及输出电压幅值。
例如，要使通道0输出4.5V电压，在“Manual Output”中设置输出值为4.5V，点击“Out”按纽，即可在管脚AO0_OUT 与AO_GND之间输出4.5V电压，这个值可用万用表测得。
2.3.3 数字量输入功能测试在测试界面中点击数字量输入标签，弹出下图：用户可以方便地通过数字量输入通道指示灯的颜色，得到相应数字量输入通道输入的是低电平还是高电平（红色为高，绿色为低）。
例如，将通道0对应管脚DI0与数字地DGND短接，则通道0对应的状态指示灯(Bit0)变绿，在DI0与数字地之间接入+5V电压，则指示灯变红。
2.3.4 数字量输出功能测试在测试界面中点击数字量输出标签，弹出下图：用户可以通过按动界面中的方框，方便的将相对应的输出通道设为高输出或低输出。
高电平为5V，低电平为0V。
用电压表测试相应管脚，可以测到这个电压。
例如图中，低八位输出CE，高八位输出73（十六进制）。
2.4.5 计数器功能测试点击计数器，弹出下图：您可以选择Event counting(事件计数)或者pulse out（脉冲输出）两种功能，选择事件记数时，将信号发生器接到管脚CNT0-CLK，当CNT0-GATE悬空或接+5V时，事件计数器将开始计数。
例如：在管脚CNT0-CLK接100Hz的方波信号，计数器将累加方波信号的频率。
