25吨每小时纯水设计方案

25m3/h纯水处理系统操作说明书目录第一章设备维护规范 (1)第二章设备操作说明 (1)1 原水进水电动慢开阀操作 (2)1.1 操作说明 (2)1.2 注意事项 (2)1.3 电动阀日常保养 (2)1.4 电动阀的维护 (2)1.5 常见故障的排除 (2)2 原水箱与原水泵 (3)2.1操作说明 (3)2.2 注意事项 (3)2.3 原水泵日常保养 (3)2.5 常见故障排除 (3)3 絮凝剂加药 (4)3.1 药剂说明 (4)3.2 操作说明 (4)3.3 加药系统日常保养 (5)3.4 加药系统维护 (5)3.5 加药泵故障排除 (5)4 多介质过滤器 (6)4.1 操作说明 (6)4.2 注意事项 (7)4.3 多介质过滤器的日常保养 (7)4.4 多介质过滤器的维护 (7)4.5 常见故障的排除 (7)5 阻垢剂加药 (8)5.1 药剂说明 (8)5.2 操作说明 (8)5.3 加药系统日常保养 (8)5.4 加药系统的维护 (8)5.5 加药泵维护与故障排除 (9)6 还原剂加药 (8)6.1 药剂说明 (8)6.2 操作说明 (9)6.3 加药系统日常保养 (9)6.4 加药系统维护 (9)6.5 加药泵故障排除 (9)7 一级反渗透系统 (8)7.1 操作说明 (10)7.2 注意事项 (11)7.3 反渗透系统的日常保养 (12)7.4 反渗透系统的维护 (12)7.5 反渗透故障的排除 (14)8 pH剂加药 (15)8.1 药剂说明 (15)8.2 操作说明 (15)8.3 加药系统日常保养 (15)8.4 加药系统的维护 (15)8.5 加药泵维护与故障排除 (15)9 二级反渗透 (16)9.1 操作说明 (17)10 精密过滤器 1710.1 操作说明 1711 精密过滤器 (17)11.1 操作说明 (17)11.2 注意事项 (17)11.3 精密过滤器的日常保养 (17)11.4 精密过滤器的维护 (18)12操作基础 (18)12.1 电控面板指示说明 (18)12.2 开关操作说明 (18)12.3 设备的选择开关 (18)第一章设备维护规范开始操作此系统前，请务必熟读此手册以达到最佳了解状态。

第一章概况1。

1工程概况：本工艺方案是根据用户要求,以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，以地下水做为原水水源而编制的.本系统采用“预处理+反渗透+EDI装置"水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验.设备具有安装方便、使用方便、操作方便、维护方便;运行稳定、节能、环保、自动化程度高，经济实用等特点.1。

2工程设计参数（1)安装场所：水处理车间内，介质温度：5～45℃,安装面积：≤200m3；（2）原水水质: 按西北地区地下水设计,原水设计温度不小于5℃;(3）产水技术指标:我公司对超纯水系统作出质量保证：在设计进水温度、水质条件下，过滤器、反渗透、EDI及抛光混床的出水水质及水量满足用户的要求.整个水处理系统按全自动运行方式进行设计.1。

3公用设施条件1)供水：取水口通过提升泵送至纯水车间。

❖正常流量：大于产水流量❖温度：≥10℃2）供电:依据我方提出容量，由买方将动力线送至电控柜上。

❖供电电源：380V/ 50Hz /三相五线制❖使用最大功耗：35KW3）药品供应：调试及运行过程中所用消耗品以及水电由买方提供。

预处理、反渗透、EDI 系统采用的絮凝剂、清洗剂、碱等药品由我方根据水质情况计算或试验确定药品种类、配药浓度、加药量，全部药品宜采用汽车运输。

A\凝聚剂化学成分：高分子聚合物（SMST）纯度:30％配制浓度：10％包装：25Kg/桶B\氢氧化钠化学成份:NaOH纯度：45％包装：桶装或其他运输方式：汽车运输配制浓度：45％加药量：1—2ppm1.5工程范围我方提供一套完整的化学水处理系统,即从原水箱进口母管（包括阀门、仪表）到纯水泵出口1。

0 米为止所有的设备，包括过滤器及其加药装置、反洗设备,反渗透装置、EDI 装置及其加药装置、化学清洗系统装置等设备、附件和所供设备内部管道、阀门及其附件、所供设备之间的连接管道、阀门及其附件、和所供设备内部管道、阀门及其附件、所供设备之间的连接管道、阀门及其附件、以及整套工艺流程所要求的热工仪表、化学分析仪表、控制系统、电气设备、电缆与桥架等(买方供电至MCC柜）。

25T/h生活污水处理工程设计方案【目录】一、工程概况 (3)二、设计依据 (4)三、设计原则 (5)四、工艺流程 (6)五、污水处理技术 (8)六、污水处理设备技术性能参数及说明 (11)七、工艺技术特点 (25)八、系统控制 (27)九、运行成本分析 (28)十、污水处理效果预测表 (29)十一、工程设备供货范围 (30)十二、工程管理及工程进度 (32)十三、售后服务 (35)附；工艺流程图、平面布置图、设备图一、工程概况随着人口和工业区的不断集中，生活污水已引起水体污染的一个重要污染源。

生活污水是人们日常生活中产生的各种污水的混合液，其中包括厨房、盥洗室、浴室等排出的污水和厕所排出的粪便污水等。

其来源除了居民生活污水外，还有各种企事业单位排出的生活污水。

生活污水中99%以上是水，固体染质的含量不到1%，并且多为无毒物质。

含有的主要无机物有氯化物、磷酸盐和钠、钾、钙、锩等重碳酸盐；有机物主要有纤维素、淀粉、糖类、脂肪、蛋白质和尿素等。

生活污水总的物点是碳、氮、硫等的含量高，容易产生腐败，在厌氧条件下，厌氧微生物在分解污水中的污染物质的过程中会产生恶臭物质，如硫化氢、硫醇、氮杂茚和甲基杂茚（也称粪臭素）。

生活污水中还含有多种微量金属和洗涤剂。

尤其是目前日常生活中，洗涤剂的用量日益增大，造成磷等污染物在废水中的含量也不断增加。

另外，生活污水中的还存在有大量的微生物，据估计每毫升污水含有几百万个细菌，其中有些细菌是致病菌，随意排放污水会对水体造成严重污染。

所以生活污水必须经过适当处理，使其水质得到一定的改善之后才能排放。

根据环境保护的各项规定，以及“三同时”的有关规定，业主必须配套建设污水处理设施，使所排污水必须经处理后达到《污水综合排放标准》（GB8978-1996）中的一级A排放标准，以减少对环境的污染，减少传染性病菌的流行，处理达标后的水外排。

本着为业主负责，为业主服务的宗旨，先拟本项目污水处理方案，对污水处理工艺、设施进行方案设计和设备选型，以供环保主管部门、业主等各方专家领导审议。

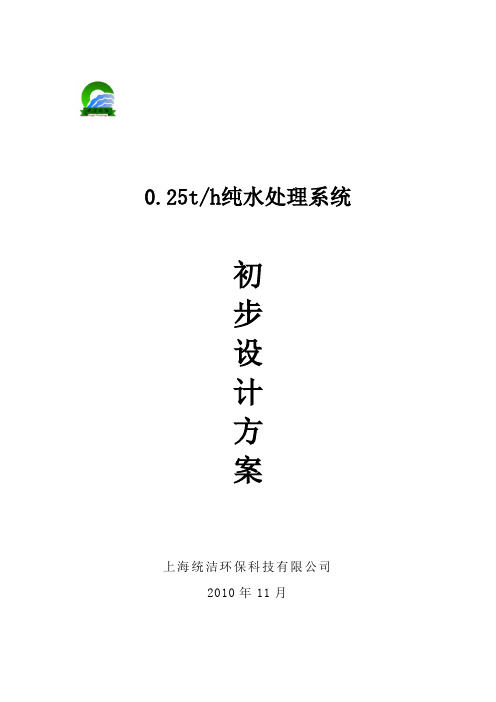

0.25t/h纯水处理系统初步设计方案上海统洁环保科技有限公司2010年11月目录一、公司简介 (2)二、设计依据 (2)三、设计范围及原则 (3)四、出水水质及水量要求 (3)五、简易工艺流程 (3)六、系统工艺要求及说明 (3)七、设备性能及供货范围 (7)八、售后服务承诺 (13)九、系统配置清单 .............................................. 错误!未定义书签。

十、工程造价 ...................................................... 错误!未定义书签。

一、公司简介上海统洁环保科技有限公司是以高品质水处理设备的设计开发、生产、安装、调试及服务为一体的高新技术企业，主要从事纯水、软化水、工业废水、中水回用及生活污水等水处理环保设备的制造。

我公司拥有一批工艺、机械、电气等专业技术人员，凭借雄厚的技术实力，完善的管理和高素质的员工队伍创造出一流的水处理设备；拥有独立的碳钢加工车间、不锈钢加工车间、设备组装厂及电气安装车间，生产制造机械及检测装备齐全。

服务灵活多样,包括工程设计、设备制造、信息交流、技术咨询、技术转让、人员培训以及工程总承包、代购代销等。

本公司坚持以质量求生存，以技术求发展的经营原则，始终以饱满的热情，真诚的合作态度，双赢的经营理念。

本公司全体同仁竭诚希望与同行、客户及有志于水处理事业的个人,建立广泛多形式多层次的合作，共创人类美好环境，共求繁荣。

热忱欢迎国内外各界朋友同仁莅临我司考察指导。

二、设计依据1、根据地区性水质条件设定水质条件，根椐用户地区同类厂家的水质资料及用水量等基础资料进行设计。

2、工业用水软化除盐设计规范GB 109-87。

3、RO系统设计参照《给排水设计手册》及美国陶氏公司RO膜元件技术手册。

4、系统排水按室外排水设计规范GBJ14-87。

5、建筑给排水设计规范GBJ15-88。

设计流程资料前处理RO1RO2EDI SMB前处理：预处理阶段重要是除去大小为0.8mm旳颗粒物和悬浮物。

通过预处理后，其SDI 值应不不小于3。

预处理设计方案可以分为全膜法，老式魔法和综合膜法三种。

全膜法：全膜法拥有构造稳定，产品水质量稳定旳特点。

其配置旳选用一般为：盘滤+UF+SOF。

（SOF 为软化器，一般使用于原水硬度及含盐量较高旳状况）。

老式膜法：其配置选用一般为MMF+ACF+SOF。

综合膜法：其配置选用一般为：MMF+UF+SOF。

1.前处理：1)原水箱。

重要起到缓冲作用，原水箱规格由厂家提供，除了客户尤其规定。

原水箱旳重要材质有PE和FRP，一般不不小于30T旳用PE，不小于30T旳用FRP。

PS：由于氮封水箱需要承受一定旳压力，因此氮封水箱只能用FRP旳材质。

2)加药泵。

一般选用MiLton.ROY（美国）旳加药泵。

PS：型号流量（L/h）扬程（m）重要应用位置A756P056 0.760~3.8 7.6P066 1.52~7.6 3.5GM0240GMC00903)絮凝剂。

其化学成分为聚合氯化铝。

4)原水泵。

一般选用Groundfos水泵，整个流程中所需水泵扬程如下表：PS：水泵旳厂家重要由NF/Hangzhou（杭州，南方工业），Groundfos（格兰富，丹麦），WILO（威乐，德国），PENTAIR（美国）。

其型号格式为”CM-“或者“CMN-“，”CMN“表达其材质为不锈钢。

一般不选用自带变频器旳，变频器自配，外置。

5)盘滤。

盘滤重要重要使用旳为以色列旳ARKAL，型号表达为“2KS-”，“2”表达单个盘滤接口大小为2英寸，“-“背面表达盘滤个数。

一般一种2英寸旳盘滤设备能过10~15m3/h旳水。

6)MMF。

水在MMF中旳流速为8~12m/h。

其筒体高度为1.5~1.8m。

MMF中填装滤料为石英砂，填装重要分为4层，最上层究竟层为别为0.5mm石英砂，1mm石英砂，2mm石英砂，200mm鹅卵石。

25m3/h脱盐水处理设备设计方案目录一、概述 0二、设计依据 0三、设计原则 (1)四、工艺流程 (1)五、工艺说明 (1)六、设备选型及主要技术参数 (7)七、运行成本分析 (15)八、电气控制 (16)九、售后服务 (17)十、设备报价清单 (18)十一、附图 (21)一、概述业主因生产需要，需购置一套反渗透装置,产水量为25m3/h。

根据业主未提供详细的水质资料,我公司根据业主的出水要求，采用目前国内外先进的成熟可靠的予处理+一级RO制水工艺进行方案设计。

二、设计依据1、处理水量：25m3/h2、原水水质：3、出水水质:脱盐率≥95％4、JB2932—86《水处理设备制造技术条件》;5、GJ32-90《橡胶衬里化工设备》；6、ZBJ98003-87《水处理设备油漆、包装技术条件》;7、工艺设计计算按《给排水设计手册》；8、RO设计按《反渗透膜设计导则》。

9、ZBJ98004-87《水处理设备原材料入厂检验》；10、GB150—89《钢制压力容器》；11、劳锅字[1990］8号《压力容器安全监察规格》；12、GBJ87《工业企业噪音设计规范》；13、进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）工业法规中涉及的标准或相当标准。

三、设计原则1.本设计力求一次性投资小、运行费用低、操作简便。

2.本工艺出水水质好，且可连续供水。

3.本工艺设计范围包括工艺方案、设计计算、经济技术指标及工艺流程图.四、工艺流程PAC 阻垢剂↓↓原水箱→原水泵→多介质过滤器→活性炭过滤器→板式换热器→保安过滤器→高压泵→反渗透装置→除盐水箱→脱盐水泵→用水点五、工艺说明I、预处理系统因反渗透系统进水对污染指数要求比较高,而原水水质一般,为保证原水经处理后符合RO装置进水要求，在RO装置前设置预处理系统。

预处理系统包括絮凝剂、多介质过滤器、活性炭过滤器。

确保进入RO系统的原水水质污染指数达标，根据源水水质，工艺设置RO工艺，确保达到业主要求.◆反渗透系统的进水要求：（1）污染指数 SDI ≤5；(2)余氯（ppm ） ＜0.1；（3）浊度 ＜1。

20吨每小时纯水的设计方案设计方案：20吨/小时纯水设备引言：在许多工业和商业应用中，纯水的需求日益增加。

纯水在电子、制药、食品和饮料等行业中扮演着重要的角色。

因此，设计一个20吨/小时的纯水设备是非常重要的。

一、需求分析：1.水质要求：最终水质达到纯净水标准，无菌、无气泡、无悬浮物。

2.设计要求：自动化程度高，操作简单，设备占地面积小。

3.设备用途：用于满足工业和商业领域中的纯水需求。

4.出水流量：稳定的20吨/小时。

二、设计方案：1.水源准备：设备需要一个稳定的、可靠的水源。

因此，选择能够提供20吨/小时水源的水源位置，考虑到水源稳定性和可供性的因素。

2.预处理系统：为了确保水质达到纯净水的标准，预处理系统是必不可少的。

预处理系统包括以下组成部分：-过滤器：使用不同的过滤器（如颗粒过滤器、活性炭过滤器和反渗透过滤器）去除水中的悬浮物、杂质和有机物。

-预处理反渗透系统：通过使用反渗透技术，进一步去除水中的溶解性离子和有机物，确保水质纯净。

-紫外线杀菌器：利用紫外线杀菌器杀灭水中的细菌和病毒。

3.纯化系统：-离子交换器：使用离子交换树脂去除水中的离子，提高水质。

-深层过滤器：通过深层过滤器去除微小的悬浮物和杂质，进一步提高水质。

-空气过滤器：去除水中的气泡和溶解气体，确保纯水无气泡。

4.驱动系统：采用电动泵来驱动纯水设备，确保稳定的20吨/小时出水流量。

5.自动化控制系统：为了提高设备的自动化程度，实现简单易用的操作，需要使用PLC或DCS控制系统。

该系统可以监测水质和流量，并自动调节设备以保持恒定的出水流量。

6.结构设计：为了节省空间，设备应采用紧凑的结构设计。

所有设备组件应尽可能集成在一个小型机架上，以减小设备占地面积。

7.维护与清洁：定期维护和清洗设备对于保证设备稳定运行和水质纯净至关重要。

根据设备厂商的建议和使用手册，制定维护和清洁计划。

8.安全措施：在设计过程中，应遵循相关的安全措施，确保设备在使用过程中不会对操作员和环境造成伤害。

显像管超纯水设备-25T/H一、显像管超纯水设备-25T/H概述随着电子行业的迅速发展，显像管的生产对用水的要求也越来越高。

显像管的质量越高，对水质的要求也就越严格。

显像管超纯水设备是根据电子行业生产的特殊要求设计而研发的新型水处理设备，用户可以根据自己的实际生产需要，调整自己的实际出水量。

我们的显像管超纯水设备品质有保证，性能稳定。

超纯水设备广泛的应用到大型工业、电子行业等领域。

二、显像管超纯水设备-25T/H各部件功用1)、原水箱，功用：贮存系统原水，对进水起调节作用，也对进水中的杂质起一定的沉淀作用。

2)、砂滤器，功用：初步去除水中泥沙、杂质、悬浮物以及其它微粒等降低水的浊度。

3)、碳滤器，功用：利用碳的吸附原理吸附水中异色、异味、余氯等。

4)、保安过滤器，功用：防止大颗粒杂质进入反渗透膜，造成对膜的损坏，保护反渗透膜。

5)、PH调节,功用：通过加碱调节，调节二级反渗透进水PH 值在8左右，以脱除CO2，保证二级反渗透产水水质，确保EDI产水及终端产水的稳定。

6)、一级纯水箱，功用：储存反渗透产水，为二级反渗透系统提供水源。

7)、双级反渗透主机，功用：主要是通过反渗透过滤，达到生产纯水之目的(二级反渗透能最大程度确保产水水质，使EDI产水水质更稳定及核能树脂的使用寿命更长)。

8)、CEDI系统，功用：CEDI系统又称连续电除盐技术，通过阳阴离子膜对阳阴离子的选择透过作用以及离子交换树脂对水中离子的交换作用，在电场的作用下实现水中离子的定向迁移，从而达到水的深度净化除盐，并通过水电解产生的氢离子和氢氧根离子对装填树脂进行连续再生。

9)、紫外线杀菌器，功用：通过紫外线杀死水中细菌，确保水质。

10)、膜滤器功用，功用，滤除紫外线杀死的细菌及其它微粒。

11)、双级核能混床，功用：进一步去除水中的离子，使产水水质达到18MΩ·CM。

12)、TOC脱除器，功用：脱除水中的TOC，确保水质。

13)、终端0.1μm膜滤器，功用：杜绝有颗粒物时入超纯水使用点。

纯水的要求及设计制剂厂房所用高纯水制备的水处理步骤第一步原水预处理，去除水中的悬浮物和有机物；第二步除去离子，或称脱盐，使水经过初级脱盐和深度脱盐去除其中的离子；第三步后处理，清除前工序未能消除或在以后的贮存与输送过程中所造成的污染。

当工厂需要的纯水量较大，使用纯水的建筑物比较分散，水质又要求很高时，通常采用三级处理方式。

第一级预处理和初级脱盐，集中在单建的全厂性纯水站内解决；第二级深度脱盐、进一步杀菌、除去微粒以及使纯水在管内循环流动，这一级分设在各厂房内；第三级一般是设在车间用水点附近，为终端处理。

一般情况下，通常采用二级处理方式。

第一级预处理与脱盐合并在纯水站内解决；第二级后处理，在厂房内用水点进行。

纯水站的规模纯水站的规模取决于原水水质、生产用水量及工艺对水质的要求。

其中原水水质和工艺对水质的要求决定制水流程的繁简及设备的多少，而生产用水量决定设备的大小。

一般来说，当原水为地面水时，预处理的内容较多；而当工艺对水质的要求较高时，脱盐、灭菌及除微粒的设备较全。

纯水站的面积可概略估计为：当产水量为2～20m3/时，水站的面积约需200～600m2。

独立设置纯水站当独立设置纯水站时，洁净厂房的纯水总管入口应设在洁净厂房的非洁净区，再以这个入口的起点将纯水管道引入洁净区上方或下方的技术夹层。

在技术夹层内铺设环状管网，使纯水在管网内进行大循环，然后再从技术夹层或技术夹道或管井分别引向后处理设备。

原有纯水站当原有纯水站的供水量不足或距洁净厂房较远，或厂内主要是洁净厂房需要纯水时，可将纯水站与洁净室合建在—幢厂房内。

在这种情况下应注意以下问题。

(1)纯水站应尽量靠近用水点，以缩短管线，减少纯水水质的衰减，同时注意设备振动(如水泵、脱气塔等)对工艺生产的影响。

(2)纯水站布置在洁净厂房的外围，应有单独的出人口。

这样可便利酸碱运输，同时酸碱腐蚀气体也不至于影响其他区域运输。

要注意水站位置应远离空调机房的新风人口，并在其下风侧。
