线缆敷设检验批质量验收记录表

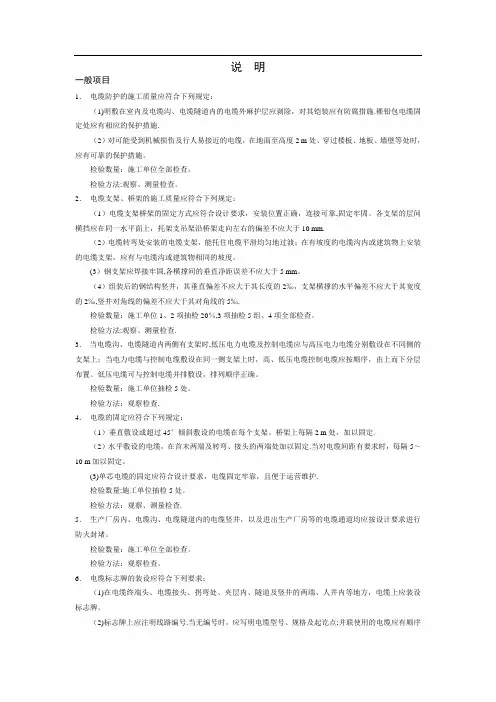

说明一般项目1．电缆防护的施工质量应符合下列规定：（1)明敷在室内及电缆沟、电缆隧道内的电缆外麻护层应剥除，对其铠装应有防腐措施.裸铅包电缆固定处应有相应的保护措施.（2）对可能受到机械损伤及行人易接近的电缆，在地面至高度2 m处、穿过楼板、地板、墙壁等处时，应有可靠的保护措施。

检验数量：施工单位全部检查。

检验方法:观察、测量检查。

2．电缆支架、桥架的施工质量应符合下列规定：（1）电缆支架桥架的固定方式应符合设计要求，安装位置正确，连接可靠,固定牢固。

各支架的层间横挡应在同一水平面上，托架支吊架沿桥架走向左右的偏差不应大于10 mm.（2）电缆转弯处安装的电缆支架，能托住电缆平滑均匀地过渡；在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。

(3）钢支架应焊接牢固,各横撑间的垂直净距误差不应大于5 mm。

（4）组装后的钢结构竖井，其垂直偏差不应大于其长度的2‰，支架横撑的水平偏差不应大于其宽度的2‰,竖井对角线的偏差不应大于其对角线的5‰.检验数量：施工单位1、2项抽检20％,3项抽检5组、4项全部检查。

检验方法:观察、测量检查.3．当电缆沟、电缆隧道内两侧有支架时,低压电力电缆及控制电缆应与高压电力电缆分别敷设在不同侧的支架上；当电力电缆与控制电缆敷设在同一侧支架上时，高、低压电缆控制电缆应按顺序，由上而下分层布置。

低压电缆可与控制电缆并排敷设，排列顺序正确。

检验数量：施工单位抽检5处。

检验方法：观察检查.4．电缆的固定应符合下列规定：（1）垂直敷设或超过45°倾斜敷设的电缆在每个支架、桥架上每隔2 m处，加以固定.（2）水平敷设的电缆，在首末两端及转弯、接头的两端处加以固定.当对电缆间距有要求时，每隔5～10 m加以固定。

(3)单芯电缆的固定应符合设计要求，电缆固定牢靠，且便于运营维护.检验数量:施工单位抽检5处。

检验方法：观察、测量检查.5．生产厂房内、电缆沟、电缆隧道内的电缆竖井，以及进出生产厂房等的电缆通道均应按设计要求进行防火封堵。

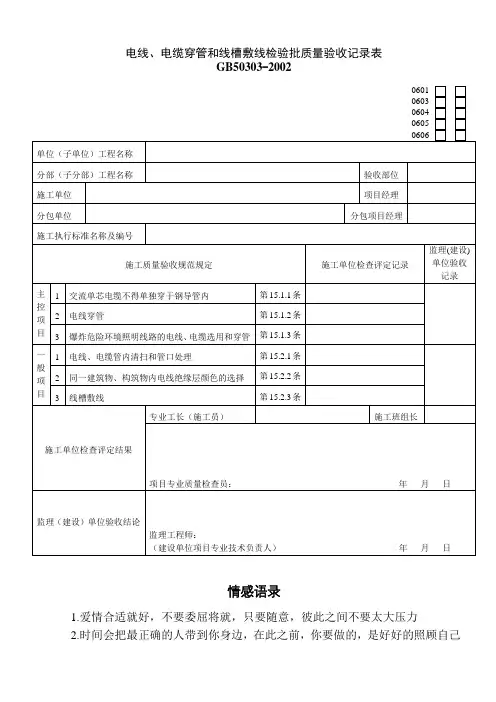

电线、电缆穿管和线槽敷线检验批质量验收记录表
GB50303-2002
情感语录
1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力
2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己
3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用
4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕
5.最美的感动是我以为人去楼空的时候你依然在
6.我莫名其妙的地笑了，原来只因为想到了你
7.会离开的都是废品，能抢走的都是垃圾
8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字
9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你
10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了
11.如此情深，却难以启齿。

其实你若真爱一个人，内心酸涩，反而会说不出话来
12.生命中有一些人与我们擦肩了，却来不及遇见；遇见了，却来不及相识；相识了，却来不及熟悉，却还要是再见
13.对自己好点，因为一辈子不长；对身边的人好点，因为下辈子不一定能遇见
14.世上总有一颗心在期待、呼唤着另一颗心
15.离开之后，我想你不要忘记一件事：不要忘记想念我。

想念我的时候，不要忘记我也在想念你
16.有一种缘分叫钟情，有一种感觉叫曾经拥有，有一种结局叫命中注定，有一种心痛叫绵绵无期
17.冷战也好，委屈也罢，不管什么时候，只要你一句软话，一个微笑或者一个拥抱，我都能笑着原谅
18.不要等到秋天，才说春风曾经吹过;不要等到分别，才说彼此曾经爱过
19.从没想过，自己可以爱的这么卑微，卑微的只因为你的一句话就欣喜不已
20.当我为你掉眼泪时，你有没有心疼过。

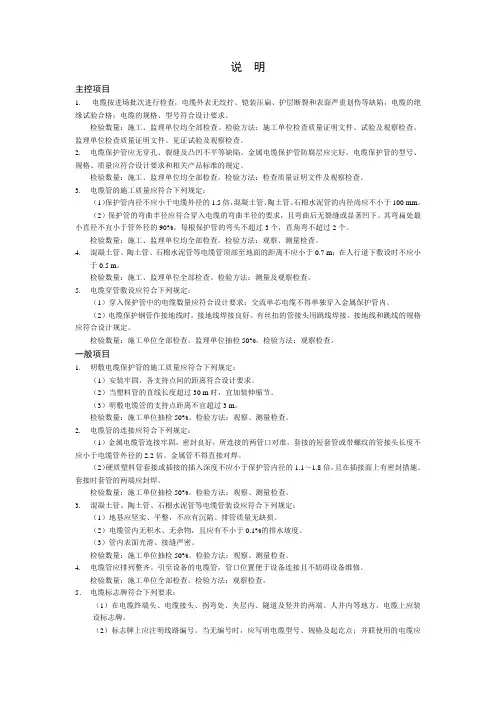

说明主控项目1. 电缆按进场批次进行检查，电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号符合设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：施工单位检查质量证明文件、试验及观察检查。

监理单位检查质量证明文件、见证试验及观察检查。

2.电缆保护管应无穿孔、裂缝及凸凹不平等缺陷。

金属电缆保护管防腐层应完好。

电缆保护管的型号、规格、质量应符合设计要求和相关产品标准的规定。

检验数量：施工、监理单位均全部检查。

检验方法：检查质量证明文件及观察检查。

3.电缆管的施工质量应符合下列规定：（1）保护管内径不应小于电缆外径的1.5倍，混凝土管、陶土管、石棉水泥管的内径尚应不小于100 mm。

（2）保护管的弯曲半径应符合穿入电缆的弯曲半径的要求，且弯曲后无裂缝或显著凹下。

其弯扁处最小直径不宜小于管外径的90%。

每根保护管的弯头不超过3个，直角弯不超过2个。

检验数量：施工、监理单位均全部检查。

检验方法：观察、测量检查。

4.混凝土管、陶土管、石棉水泥管等电缆管顶部至地面的距离不应小于0.7 m；在人行道下敷设时不应小于0.5 m。

检验数量：施工、监理单位全部检查。

检验方法：测量及观察检查。

5.电缆穿管敷设应符合下列规定：（1）穿入保护管中的电缆数量应符合设计要求；交流单芯电缆不得单独穿入金属保护管内。

（2）电缆保护钢管作接地线时，接地线焊接良好。

有丝扣的管接头用跳线焊接。

接地线和跳线的规格应符合设计规定。

检验数量：施工单位全部检查。

监理单位抽检50%。

检验方法：观察检查。

一般项目1.明敷电缆保护管的施工质量应符合下列规定：（1）安装牢固，各支持点间的距离符合设计要求。

（2）当塑料管的直线长度超过30 m时，宜加装伸缩节。

（3）明敷电缆管的支持点距离不宜超过3 m。

检验数量：施工单位抽检50%。

检验方法：观察、测量检查。

2.电缆管的连接应符合下列规定：（1）金属电缆管连接牢固，密封良好，所连接的两管口对准，套接的短套管或带螺纹的管接头长度不应小于电缆管外径的2.2倍。

线缆敷设检验批质量验收记录线缆敷设检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、设备组别、区域划分。

三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。

2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。

3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

4.5.1 主控项目应符合下列规定：3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。

13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。

13.1.3 材料与设备准备应符合下列规定：3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。

4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。

线缆敷设检验批质量验收记录线缆敷设检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、设备组别、区域划分。

三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。

2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。

3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

4.5.1 主控项目应符合下列规定：3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。

13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。

13.1.3 材料与设备准备应符合下列规定：3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。

4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。

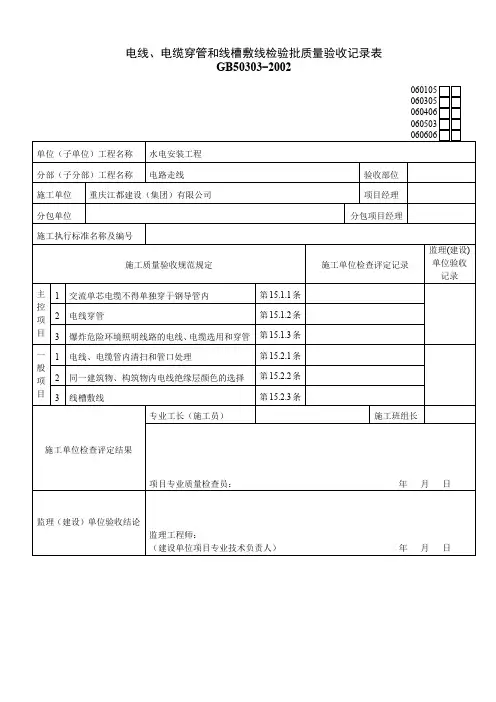

电线、电缆穿管和线槽敷设检验批质量验收记录表(一)电线、电缆穿管和线槽敷设是建筑工程中重要的一环，对于保障电气设备的正常运行、防范火灾等方面都有着至关重要的作用。

为了确保穿管和敷设质量符合规定和要求，需要进行检验批质量验收，下面是电线、电缆穿管和线槽敷设检验批质量验收记录表:一、项目名称二、施工单位三、工程地点四、质量验收内容1. 穿管和敷设过程中的隐蔽工程验收（质量问题、尺寸、位置等）；2. 电线、电缆的验收（规格是否符合要求、是否有损伤等）；3. 线槽、穿管管道的验收（质量问题、尺寸、位置等）。

五、质量验收标准1. 穿管和敷设过程中的隐蔽工程验收1.1 质量问题：无影响施工质量及使用的质量问题。

1.2 尺寸：管道壁厚均匀，不少于设计规定的壁厚。

1.3 位置：与设计比不超过正負 5mm 的范围内。

2. 电线、电缆的验收2.1 规格：符合设计要求。

2.2 损伤：无明显损伤。

3. 线槽、穿管管道的验收3.1 质量问题：无影响施工质量及使用的质量问题。

3.2 尺寸：管道壁厚均匀，不少于设计规定的壁厚。

3.3 位置：与设计比不超过正負 5mm 的范围内。

六、质量验收结果1. 穿管和敷设过程中的隐蔽工程验收□ 合格□ 不合格2. 电线、电缆的验收□ 合格□ 不合格3. 线槽、穿管管道的验收□ 合格□ 不合格七、质量验收结论合格□；不合格□。

八、质量验收人员签字施工单位质量验收员：_____________ 日期：_____________建设单位质量验收员：_____________ 日期：_____________以上就是电线、电缆穿管和线槽敷设检验批质量验收记录表，只有严格制定合理的检验批质量验收标准和规范的验收流程，才能确保电线、电缆穿管和线槽敷设的质量符合要求，提高工程质量水平，保障施工进度和质量。

表C.0.1 电缆线路敷设检验批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目1电缆及附件规格、型号应符合设计文件要求，并具有产品技术质量证明文件，电缆具有" "强制性产品认证2电缆交接试验应符合现行国家标准GB 50150的规定3电缆敷设时，不应有扭绞、压扁、保护层断裂和表面严重划伤等现象；直埋电缆严禁平行敷设在管道上、下方，与各种工艺管线较差跨越距离及与易燃易爆气体管道、热力管道的距离应符合现行国家标准GB50168或GB50303的规定4金属电缆支架全长均应良好的接地、接地电阻值符合设计文件规定5交流单芯电缆或分相后的每根电缆不应单独穿于钢导管内，固定的夹具和支架不应形成闭合磁路6当电缆穿过零序电流互感器时，电缆金属护层和接地线应対地絶縁。

对穿过零序电流互感器后制作的电缆终端，其电缆接地线应回穿互感器后接地；对尚未穿过零序电流互感器的电缆接地线应在零序电流互感器前直接接地7梯架、托盘或槽盒全场不应大于30m时，不应少于两处与保护导体可靠连接；全场大于30m时，每隔20m~30m应增加一个连结点，起始段和终点段均应可靠接地。

非镀锌梯架、托盘或槽盒本体之间的两段应跨接保护联结导体，保护联结导体截面积应符合设计文件要求。

镀锌梯架、托盘或槽盒本体之间不跨接保护联结导体时，连接板每端应有不少于2个有防松螺帽或防松垫圈的连接固定螺栓一般项目1电缆支架、托架安装规定支架、托架焊接应牢固。

横平竖直，无明显变化支架、托架切口应无卷边、毛刺，其长度一致支架层间距及支架距离应符合设计文件及现行国家标准GB5303的要求，成排安装的电缆支架高差不应大于5mm。

线缆敷设检验批质量验收记录08160201单位（子单位）工程名称分部（子分部）工程名称智能建筑/安全技术防范系统分项工程名称线缆敷设施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位线缆敷设检验批施工依据验收依据《智能建筑工程施工规范》GB50606-2010主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 材料、器具、设备进场质量检测/2线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确第3款/3报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接第2款/4火灾自动报警系统的线缆应符合防火设计要求第3款/5火灾自动报警系统，按规范检查线缆的种类、电压等级第4款/一般项目1桥架、线管内线缆间不应拧绞，线缆间不得有接头第7款/ 2线缆的最小允许弯曲半径应符合国家标准规定/ 3线管出线口与设备接线端子之间，应采用金属软管连接，金属软管长度不宜超过2m，不得将线裸露/4 桥架内线缆应排列整齐，不得拧绞；在线缆进出桥架部位、转弯处应绑扎固定；垂直桥架内线缆绑扎固定点间隔不宜大于1.5m/5 线缆穿越建筑物变形缝时应留置相适应的补偿余量/线缆敷设检验批质量验收记录08160201一般项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果6综合布线线缆布放应自然平直，不应受外力挤压和损伤第1款/线缆布放宜留不小于0.15m余量第2款/从配线架引向工作区各信息端口4对对绞电缆的长度不应大于90m 第3款/线缆敷设拉力及其它保护措施应符合产品厂家的施工要求第4款/线缆弯曲半径宜符合规定第5款/线缆间净距应符合规定第6款/室内光缆桥架内敷设时宜在绑扎固定处加装垫套第7款/线缆敷设施工时，现场应安装稳固的临时线号标签，线缆上配线架、打模块前应安装永久线号标签第8款/线缆经过桥架、管线拐弯处，应保证线缆紧贴底部，且不应悬空、不受牵引力。

在桥架的拐弯处应采取绑扎或其他形式固定第9款/距信息点最近的一个过线盒穿线时应宜留有不小于0.15m的余量第10款/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业负责人）：年月日注：本表内容的填写需依据《现场验收检验批检查原始记录》。
