UCUC3842中文资料pdf 引脚功能 及典型应用

UC3842芯片设计开关电源_中文资料开关电源是一种将交流电转换为直流电的电源，其工作原理是由中文名称为“开关电压调制控制器”的芯片进行控制。

UC3842芯片是一种常用的开关电源控制芯片，下面将介绍UC3842芯片的设计和工作原理。

UC3842芯片的主要应用是在开关电源中，尤其是中小功率开关电源中，如适配器、电子镇流器、电源管理等领域。

它具有工作电压范围广、频率可调、输出稳定性好、过载和过温保护等优点，非常适合用于电源控制领域。

UC3842芯片的反馈引脚（FB）通过一个反馈电路来实现对输出电压的监测和控制。

当输出电压高于预设的标准电压时，反馈电压将减小，从而减小PWM信号的宽度，进而降低开关管的导通时间，使输出电压下降；反之，当输出电压低于标准电压时，PWM信号的宽度将增加，从而增加开关管的导通时间，使输出电压升高。

UC3842芯片还具有过载和过温保护功能。

当输出电流超过芯片所设定的峰值电流时，UC3842芯片会自动将PWM信号的宽度减小，从而限制输出电流的增加，保护开关电源不被过载；同时，当芯片温度超过一定值时，芯片会自动切断PWM信号，停止工作，以保护芯片不被过热。

总的来说，UC3842芯片是一款功能强大的开关电源控制芯片，具有高性能、稳定可靠的特点，可以广泛应用于开关电源等领域。

通过控制PWM信号的特性和振荡频率，UC3842芯片实现对开关电源的精确控制，提高了开关电源的效率和可靠性。

UC3842的工作原理及3842在开关电源中的应用2008/11/20 02:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

UC3842芯片设计开关电源中文资料UC3842是一款广泛应用于开关电源设计的PWM（脉冲宽度调制）控制芯片。

它能够实现具有高效率和稳定性的开关电源的设计。

UC3842具有丰富的功能和灵活的设计选项，使其成为非常受欢迎的开关电源控制器。

在本文中，我们将详细介绍UC3842的特性、应用和设计原理。

1.高精度：UC3842通过内部误差放大器和参考电压源提供高精度的电压和电流控制。

2.脉冲宽度调制：UC3842提供可调节的PWM，以实现恒定的输出电压或电流，以及保护和调节功能。

3.全面保护功能：UC3842具有过载保护、过压保护和短路保护功能，以保护开关电源和负载。

4.宽输入电压范围：UC3842可在广泛的输入电压范围内工作，以适应不同的应用环境。

5.多种封装类型：UC3842提供多种封装类型（如DIP和SOP），以满足不同产品的设计需求。

1.开关电源：UC3842可以广泛应用于开关电源，如电视机、电脑、通信设备等。

2.电气设备：UC3842可以用于控制和保护电气设备，如电动机、变压器、变频器等。

3.照明系统：UC3842适用于各种照明系统，如LED照明、荧光灯、卤素灯等。

4.汽车电子：UC3842可以用于汽车电子，如汽车发电机、点火器、电子控制单元等。

1.输入电压：UC3842的输入电压为直流电压，通常取自电源电压。

2.参考电压：UC3842内置了一个参考电压源，用于设定输出电压的参考值。

3.比较器：UC3842通过比较器将输出电压与参考电压进行比较，以确定PWM的占空比。

4.控制信号：根据比较结果，UC3842产生PWM信号控制开关管的导通时间，以调节输出电压或电流。

5.输出电压：UC3842将调节后的PWM信号通过开关管和输出电感传递到负载，实现对负载的电压或电流控制。

1.设定输出要求：确定目标输出电压或电流，并选择合适的开关电源拓扑结构和电感、电容等元件。

2.确定输入参数：确定输入电压范围、功率因数和效率要求，并选择合适的电源电压和电源电流。

UC3842芯片设计开关电源_中文资料
UC3842的工作原理是基于PWM（脉宽调制）控制技术，通过控制开关
管的导通时间比例来调节输出电压。

UC3842芯片内置了一个错误放大器、一个PWM比较器、一个复位控制电路和一个延时电路。

通过错误放大器，UC3842能够检测到输出电压的变化，并通过PWM比较器产生调制信号。

复位控制电路和延时电路则用于控制开关管的导通时间。

UC3842的应用范围非常广泛，可以用于各种开关电源的设计。

例如，它可以应用在电视机、手机充电器、电脑电源等电子设备中。

由于
UC3842具有稳定、高效和可靠的特性，因此被广泛应用于工业控制、仪
器仪表、通信设备等领域。

在设计UC3842开关电源时，有几个关键要点需要注意。

首先是选择
合适的输入和输出滤波电容，以保证电源的稳定性和可靠性。

其次是选择
合适的功率管和变压器，以满足电源的输出功率需求。

此外，还需要合理
设计反馈回路，以实现恒定的输出电压。

最后，还需要对整个电路进行合
理布局和散热设计，以确保电源的工作稳定性和效率。

总之，UC3842是一款功能强大的开关电源控制芯片，它能够提供精
确的电源管理和保护功能。

在设计UC3842开关电源时，需要注意选择合
适的元器件和合理布局，以确保电源的稳定性和效率。

希望本文能够对
UC3842的设计和应用有所帮助。

UC3842芯片设计开关电源_中文资料UC3842芯片设计开关电源笔者最近设计了由UC3842组成的DC2DC转换器,总的框架采用参考文献中现成的电路。

但由于输入电压和工作频率不同,重新设计了电路参数。

UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

UC3842为8脚双列直插式封装,其内部原理框图如图1所示。

主要由5. 0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成端1为COMP端;端2为反馈端;端3为电流测定端;端4接Rt、Ct 确定锯齿波频率;端5接地;端6为推挽输出端,有拉、灌电流的能力;端7为集成块工作电源电压端,可以工作在8～40V;端8为内部供外用的基准电压5V,带载能力50mA。

2 电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。

输入电压为24V直流电。

三路直流输出,分别为+5V/4A, +12V/0. 3A和- 12V/0. 3A。

所有的二极管都采用快速反应二极管,核心PWM器件采用UC3842。

开关管采用快速大功率场效应管。

2. 1 启动过程首先由电源通过启动电阻R1提供电流给电容C2充电,当C2电压达到UC3842的启动电压门槛值16V时,UC3842开始工作并提供驱动脉冲,由6端输出推动开关管工作,输出信号为高低电压脉冲。

高电压脉冲期间,场效应管导通,电流通过变压器原边,同时把能量储存在变压器中。

根据同名端标识情况,此时变压器各路副边没有能量输出。

当6脚输出的高电平脉冲结束时,场效应管截止,根据楞次定律,变压器原边为维持电流不变,产生下正上负的感生电动势,此时副边各路二极管导通,向外提供能量。

同时反馈线圈向UC3842供电。

UC3842内部设有欠压锁定电路,其开启和关闭阈值分别为16V和10V,如图3所示。

uc3842中文资料及各管脚功用阐明UC3842中文资料及运用电路图Unitrode公司的UC3842是一种高功用固定频率电流型操控器，包括过失拓宽器、PWM比照器、PWM锁存器、振动器、内部基准电源和欠压断定等单元，其构造图如图1所示。

各管脚功用简介如下。

1脚COMP是内部过失拓宽器的输出端，通常此脚与2脚之直接有反响网络，以断定过失拓宽器的增益和频响。

2脚FEEDBACK是反响电压输入端，此脚与内部过失拓宽器同向输入端的基准电压(通常为+2.5V)进行比照，发作操控电压，操控脉冲的宽度。

3脚ISENSE是电撒播感端。

在外围电路中，在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻，将脉冲变压器的电流改换成电压，此电压送入3脚，操控脉宽。

此外，当电源电压反常时，功率开关管的电流增大，当取样电阻上的电压逾越1V时，UC3842就接连输出，有用地维护了功率开关管。

4脚RT/CT是守时端.锯齿波振动器外接守时电容C和守时电阻R的公共端。

5脚GND是接地。

6脚OUT是输出端，此脚为图滕柱式输出，驱动才干是plusmn;lA。

这种图腾柱构造对被驱动的功率管的关断有利，因为当三极管VTl截止时，VT2导通，为功率管关断时供应了低阻抗的反向抽取电流回路，加快功率管的关断。

7脚Vcc是电源。

当供电电压低于＋16V时，UC3824不作业，此刻耗电在1mA以下。

输入电压能够通过一个大阻值电阻从高压降压取得。

芯片作业后，输入电压可在+10～+30V之间不坚决，低于+10V接轮作业。

作业时耗电约为15mA，此电流可通过反响电阻供应。

8脚VREF是基准电压输出，可输出准确的+5V基准电压，电流可达50mA。

UV3842的电压调整率可达0.01%，作业频率为500kHz，发动电流小于1mA，输入电压为10～30V，基准电压为4.9～5.1V，作业温度为0～70℃，输出电流为1A。

开关稳压电源由UC3842构成的开关电源电路如图6所示，T为高频变压器。

UC3842中文资料1. 简介UC3842是一款常用的PWM（脉宽调制）控制器，广泛应用于开关模式电源控制电路中。

它具有高效率、低功耗和高性能特点，适用于多种应用领域，如电源适配器、LED驱动和开关模式电源等。

2. 特性及优势•采用当前模式的回路架构设计，可实现快速的动态响应和高精度的电压调整。

•内置PWM比较器，能够实现精确的脉宽调制，并且具有可调的占空比和频率。

•内置错误保护功能，包括过流保护、过热保护和欠压保护等，有利于提高系统的可靠性和稳定性。

•采用高精度的参考电压源，能够提供稳定的工作电压，并降低温度对电压的影响。

3. 电气参数UC3842的电气参数如下表所示：参数描述输入电压范围7V - 30V工作温度范围-40°C - 85°C输出电流100mA频率范围100kHz - 500kHzPWM比较器电流200nA4. 典型应用电路以下是一个基于UC3842的典型应用电路示意图：5. 使用说明在使用UC3842之前，请先仔细阅读UC3842的中文资料以了解其功能和特性。

然后按照以下步骤进行操作：1.将UC3842正确地焊接到电路板上，确保引脚与电路板正确连接。

2.根据实际需求，调整UC3842的占空比和频率。

可以通过调整电阻或电容进行设置。

3.连接输入电源，并确保输入电压在规定范围内。

4.连接输出负载，确保负载的电流符合UC3842的额定输出电流。

5.检查保护功能是否正常工作。

可以通过引入错误信号或调整输入电压来测试保护功能。

6.监测输出电压和输出电流，确保其稳定在预期的范围内。

7.如果需要，可以对UC3842进行温度测试，并检查其工作温度是否符合规格要求。

6. 注意事项在使用UC3842时，请注意以下事项：•严禁超过UC3842的额定电压、电流和温度范围，否则可能会导致不可逆的损坏。

•在操作电路时，注意安全措施，避免触电和短路等危险。

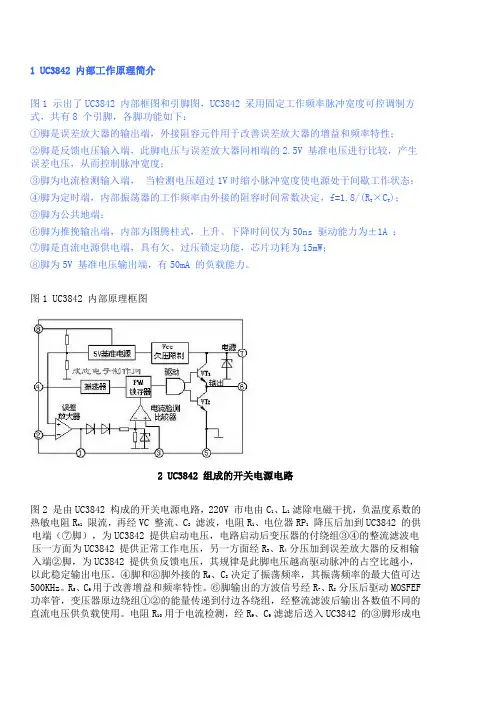

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT ×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1滤除电磁干扰，负温度系数的热敏电阻Rt1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

④脚和⑧脚外接的R6、C8决定了振荡频率，其振荡频率的最大值可达500KHz。

R5、C6用于改善增益和频率特性。

⑥脚输出的方波信号经R7、R8分压后驱动MOSFEF功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。

电阻R10 用于电流检测，经R9、C9滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。

1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图与引脚图,UC3842 采用固定工作频率脉冲宽度可控调制方式,共有8 个引脚,各脚功能如下:①脚就是误差放大器得输出端,外接阻容元件用于改善误差放大器得增益与频率特性;②脚就是反馈电压输入端,此脚电压与误差放大器同相端得2、5V 基准电压进行比较,产生误差电压,从而控制脉冲宽度;③脚为电流检测输入端, 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态;④脚为定时端,内部振荡器得工作频率由外接得阻容时间常数决定,f=1、8/(RT ×CT);⑤脚为公共地端;⑥脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为50ns 驱动能力为±1A ;⑦脚就是直流电源供电端,具有欠、过压锁定功能,芯片功耗为15mW;⑧脚为5V 基准电压输出端,有50mA 得负载能力。

图1 UC3842 内部原理框图2 UC3842 组成得开关电源电路图2 就是由UC3842 构成得开关电源电路,220V 市电由C1、L1滤除电磁干扰,负温度系数得热敏电阻Rt1限流,再经VC 整流、C2滤波,电阻R1、电位器RP1降压后加到UC3842 得供电端(⑦脚),为UC3842 提供启动电压,电路启动后变压器得付绕组③④得整流滤波电压一方面为UC3842 提供正常工作电压,另一方面经R3、R4分压加到误差放大器得反相输入端②脚,为UC3842 提供负反馈电压,其规律就是此脚电压越高驱动脉冲得占空比越小,以此稳定输出电压。

④脚与⑧脚外接得R6、C8决定了振荡频率,其振荡频率得最大值可达500KHz。

R5、C 6用于改善增益与频率特性。

⑥脚输出得方波信号经R7、R8分压后驱动MOSFEF 功率管,变压器原边绕组①②得能量传递到付边各绕组,经整流滤波后输出各数值不同得直流电压供负载使用。

电阻R10 用于电流检测,经R9、C9滤滤后送入UC3842 得③脚形成电流反馈环、所以由UC3842 构成得电源就是双闭环控制系统,电压稳定度非常高,当UC3842 得③脚电压高于1V 时振荡器停振,保护功率管不至于过流而损坏。

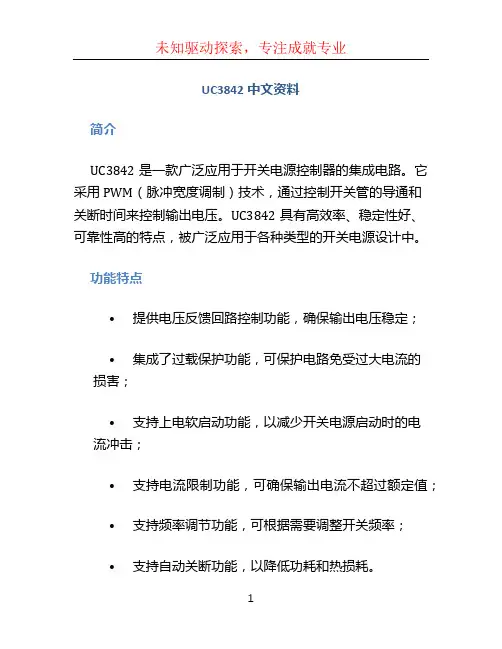

UC3842中文资料简介UC3842是一款广泛应用于开关电源控制器的集成电路。

它采用PWM（脉冲宽度调制）技术，通过控制开关管的导通和关断时间来控制输出电压。

UC3842具有高效率、稳定性好、可靠性高的特点，被广泛应用于各种类型的开关电源设计中。

功能特点•提供电压反馈回路控制功能，确保输出电压稳定；•集成了过载保护功能，可保护电路免受过大电流的损害；•支持上电软启动功能，以减少开关电源启动时的电流冲击；•支持电流限制功能，可确保输出电流不超过额定值；•支持频率调节功能，可根据需要调整开关频率；•支持自动关断功能，以降低功耗和热损耗。

电气参数UC3842的电气参数如下：•输入电压范围：3V至30V；•输出电压范围：0.1V至29.5V；•最大输出电流：1A；•工作温度范围：-40°C至125°C；•输出电压精度：±1%；•频率范围：50kHz至500kHz。

引脚功能UC3842的引脚功能如下：•VIN：输入电压；•GND：地；•FB：电压反馈；•COMP：比较器输入；•CS：电流限制；•RT/CT：外部频率调节；•VREF：参考电压；•OUT：开关输出。

应用领域由于UC3842具有高性能和多功能特点，使其在许多领域中得到广泛应用，包括：1.电源供应器：UC3842可用于设计各种类型的开关电源供应器，包括电视机、电脑、手机等的电源适配器；2.LED驱动器：UC3842可用于设计LED驱动器，使LED的亮度和稳定性得到有效控制；3.电动机控制器：UC3842可用于设计电动机控制器，使电动机的运行更加平稳；4.太阳能控制器：UC3842可用于设计太阳能控制器，提高太阳能的利用效率。

设计注意事项在设计中，需要注意以下几点：1.输入电压范围应在规定的3V至30V之间，超过此范围可能导致芯片损坏；2.输出电压和电流应在规定范围内，以确保正常工作；3.对于不同应用场景，频率和功率等参数需要根据具体情况进行调整；4.在使用过程中，应注意散热问题，避免芯片过热。
