钢框架梁柱连接节点构造

钢框架梁柱连接节点构造,图文并茂2０15－1１－２7 09:4１专业分类:建筑结构浏览数:2３7５91、梁与柱得连接1.1 梁与柱刚性连接得构造,形式有三种。

(１)梁翼缘、腹板与柱均为全熔透焊接,即全焊接节点;(２)梁翼缘与柱全熔透焊接,梁腹板与柱螺栓连接,即栓焊混合节点;(3)梁翼缘、腹板与柱均为螺栓连接,即全栓接节点;<ｉｍg data—ｓ＝＂30０,6４0＂daｔa—ｒaｔiｏ＝"0.3426１２4１97００2141" daｔa-w="46７" width="aｕｔo” ＿ｗiｄtｈ="auｔo"src=＂” ｓt ｙｌe＝”paddinｇ:５ｐx 0px; border: 0px; max—width:60０px; verｔical—ａlign:ｍiｄdｌe; fｏnｔ—ｆａmilｙ: 微软雅黑;foｎt－weigｈt: bold; line—heｉght: 1。

７5em;ｗidth:auto ！impoｒｔanｔ; visibiｌi ｔy:visｉｂle ！imｐortant;”/〉上图为三种梁柱刚性连接节点1、２梁与柱刚性连接得构造(１)工字形梁与工字形柱或箱形柱刚性连接得细部构造:＜ｉmg datａ－ｓ=＂3００,640" ｄata-raｔio＝＂0、3986332574031８906” datａ—w＝”439＂widtｈ=”aｕｔｏ＂＿ｗidth=”auto” ｓrｃ=”” stｙle＝”ｐaｄdinｇ:５ｐx 0pｘ;bｏrder: 0px; mａx－ｗidｔh: 60０px; ｖｅrtical-align: ｍｉddlｅ; ｗidｔｈ:auto ！ｉmpｏrtａnt; vｉsibilitｙ: visiｂle！imｐｏｒtａｎｔ;"/〉上图为梁与柱刚性连接细部构造(２)工字形柱与箱形柱通过带悬臂梁段与框架梁连接时,构造措施有两种:a、悬臂梁与梁栓焊混合节点;b、悬臂梁与梁全栓接节点。

浅谈钢结构梁柱节点连接设计方法摘要：随着社会的发展与进步，重视钢结构梁柱节点连接设计方法对于现实生活具有重要的意义。

本文主要介绍钢结构梁柱节点连接设计方法的有关内容。

关键词：钢结构；节点连接；设计方法；梁柱节点；中图分类号：tu391文献标识码： a 文章编号：引言钢结构连接节点设计是钢结构整个设计工作中的一个重要的环节,连接节点的设计是否安全, 对保证钢结构的整体性和可靠度、对制造安装的质量和进度和对整个建设周期和成本都有着直接的影响。

一、钢结构梁柱节点的基本特征在钢结构设计时，对于钢结构的连接形式在计算模型中的确定是钢结构计算、设计必须首先解决的问题，其次要明确传力途径，然后才能将整个结构受力模型简化出来用软件进行分析计算。

按照传力特征不同，节点分刚接、铰接和半刚性连接。

( 1) 铰接连接节点，具有很大的柔性。

钢梁仅在腹板处采用高强螺栓连接，上、下翼缘无需进行现场焊接。

采用铰接时构造简单，使现场安装程序大为简化，现场作业量大大减小，现场安装可以不受天气及季节的影响，钢结构的安装速度大大提高。

但是，铰接连接刚度和耗能性能差，对于结构抗风、抗震不利。

( 2) 刚性连接节点，具有较高的强度和刚度。

其特点是受力性能好，但构造复杂，施工难度大。

设计中梁柱节点一般是做刚接，这是由于梁柱节点承受的荷载一般较大而且还要抵御风荷载和水平地震引起的位移。

( 3) 半刚性连接节点，刚度和强度介于铰接和刚接之间。

我国《钢结构设计规范》中没有给出半刚性连接的具体计算和设计方案，而且节点转动刚度很难确定。

这样的节点形式在工程设计中一般很少采用。

结构设计中习惯的做法是把连接当成理想刚接或者铰接，这样做能够使计算大大简化，得到的计算结果必然与实际存在偏差。

目前，主要通过采用调整系数来减少这种偏差。

二、梁柱节点的设计钢框架中梁与柱的连接起着在两种构件之间传递弯矩和剪力的作用, 是钢框架的主要组成部分, 它的性能直接关系到结构的整体反应。

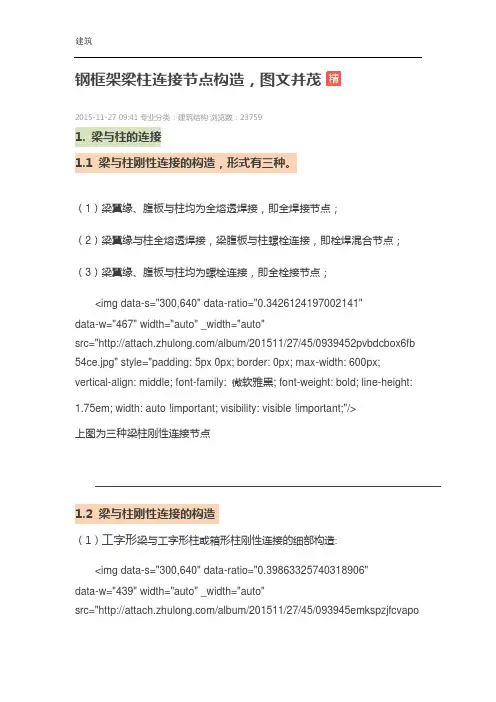

钢框架梁柱连接节点构造，图文并茂2015-11-27 09:41 专业分类：建筑结构浏览数：237591. 梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；<img data-s="300,640" data-ratio="0.3426124197002141"data-w="467" width="auto" _width="auto"src="/album/201511/27/45/0939452pvbdcbox6fb 54ce.jpg" style="padding: 5px 0px; border: 0px; max-width: 600px; vertical-align: middle; font-family: 微软雅黑; font-weight: bold; line-height: 1.75em; width: auto !important; visibility: visible !important;"/>上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:<img data-s="300,640" data-ratio="0.39863325740318906"data-w="439" width="auto" _width="auto"src="/album/201511/27/45/093945emkspzjfcvapoeac.jpg" style="padding: 5px 0px; border: 0px; max-width: 600px;vertical-align: middle; width: auto !important; visibility: visible !important;"/> 上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

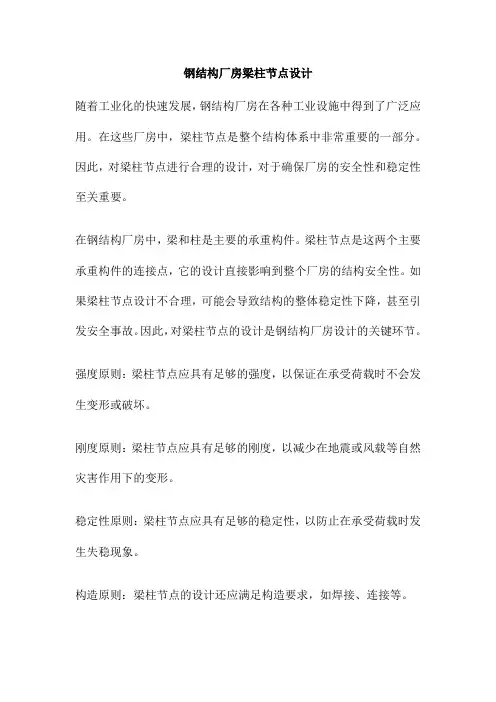

钢结构厂房梁柱节点设计随着工业化的快速发展，钢结构厂房在各种工业设施中得到了广泛应用。

在这些厂房中，梁柱节点是整个结构体系中非常重要的一部分。

因此，对梁柱节点进行合理的设计，对于确保厂房的安全性和稳定性至关重要。

在钢结构厂房中，梁和柱是主要的承重构件。

梁柱节点是这两个主要承重构件的连接点，它的设计直接影响到整个厂房的结构安全性。

如果梁柱节点设计不合理，可能会导致结构的整体稳定性下降，甚至引发安全事故。

因此，对梁柱节点的设计是钢结构厂房设计的关键环节。

强度原则：梁柱节点应具有足够的强度，以保证在承受荷载时不会发生变形或破坏。

刚度原则：梁柱节点应具有足够的刚度，以减少在地震或风载等自然灾害作用下的变形。

稳定性原则：梁柱节点应具有足够的稳定性，以防止在承受荷载时发生失稳现象。

构造原则：梁柱节点的设计还应满足构造要求，如焊接、连接等。

刚性节点：刚性节点具有良好的强度和刚度，适用于承受较大荷载的情况。

但是，由于其对制造和安装的要求较高，因此在一些特定情况下可能会增加成本。

柔性节点：柔性节点具有较好的变形能力和耗能性能，适用于地震多发地区。

但是，其强度和刚度相对较低，需要采取额外的措施来提高其承载能力。

半刚性节点：半刚性节点具有部分刚度和强度，适用于一些特定的情况。

其应用范围相对较窄，需要根据具体情况进行选择。

根据厂房的实际情况，确定梁柱节点的类型和特点。

根据强度、刚度和稳定性原则，对梁柱节点进行初步设计。

根据构造原则，对初步设计的梁柱节点进行优化和完善。

根据优化后的设计方案，进行详细的施工图绘制。

在施工图绘制完成后，进行结构分析和验算，以确保梁柱节点的安全性和稳定性。

在施工过程中，对梁柱节点的制作和安装进行严格的监督和控制，以确保其符合设计要求和质量标准。

在使用过程中，对梁柱节点进行定期的检查和维护，以确保其安全性和稳定性。

钢结构厂房的梁柱节点设计是整个结构体系中的关键环节。

在进行设计时，需要根据实际情况选择合适的类型和特点，并遵循强度、刚度和稳定性原则进行初步设计和优化。

钢结构常见的几种梁柱刚性连形式(1)梁与柱刚性连接的构造形式有三种，如图所示：(2)梁与柱的连接节点计算时，主要验算以下内容：①梁与柱连接的承载力②柱腹板的局部抗压承载力和柱翼缘板的刚度③梁柱节点域的抗剪承载力(3)梁与柱刚性连接的构造①框架梁与工字形截面柱和箱形截面柱刚性连接的构造:框架梁与柱刚性连接②工字形截面柱和箱形截面柱通过带悬臂梁段与框架梁连接时，构造措施有两种：柱带悬臂梁段与框架梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

(4)改进梁与柱刚性连接抗震性能的构造措施①骨形连接骨形连接是通过削弱梁来保护梁柱节点。

骨形连接梁端翼缘加焊楔形盖板在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板。

(5)工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

2梁与柱的铰接连接(1)梁与柱的铰接连接分为：仅梁腹板连接、仅梁翼缘连接：仅梁腹板连接仅梁翼缘连接柱上伸出加劲板与梁腹板相连梁与柱用双盖板相连（2）柱在弱轴与梁铰接连接分为：柱上伸出加劲板与梁腹板相连、梁与柱用双盖板相连柱的拼接节点一般都是刚接节点，柱拼接接头应位于框架节点塑性区以外，一般宜在框架梁上方1.3m左右。

考虑运输方便及吊装条件等因素，柱的安装单元一般采用三层一根，长度10～12m左右。

根据设计和施工的具体条件，柱的拼接可采取焊接或高强度螺栓连接。

按非抗震设计的轴心受压柱或压弯柱，当柱的弯矩较小且不产生拉力的情况下，柱的上下端应铣平顶紧，并与柱轴线垂直。

柱的25％的轴力和弯矩可通过铣平端传递，此时柱的拼接节点可按75％的轴力和弯矩及全部剪力设计。

钢框架梁柱连接节点构造，图文并茂- 结构理论1. 梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

上图为柱带悬臂梁段与梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范Χ内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

1.3 改进梁与柱刚性连接抗震性能的构造措施对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。

（1）骨形连接骨形连接是通过削弱钢梁来保护梁柱节点。

这种骨形连接在日本比较流行。

上图为骨形连接（2）楔形盖板连接在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板，增强梁柱节点上图为几种常见的梁端翼缘加焊楔形盖板做法（３）外连式加劲板连接对于箱型或圆形截面柱与梁刚性连接，除了采用骨形连接、楔形盖板之外，还可采用外连式加劲板连接，节点强度明显大于钢梁强度。

1.4 工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应λ置设置柱水平加劲肋，在梁高范Χ内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

上图为工字形柱弱轴与主梁刚性连接1.5 梁柱节点域的加强工字形由上下水平加劲肋和柱翼缘所包Χ的柱腹板简称为节点域。

1.梁与柱的刚性连接(1)梁与柱刚性连接的构造形式有三种，如图所示：(2)梁与柱的连接节点计算时，主要验算以下内容：①梁与柱连接的承载力②柱腹板的局部抗压承载力和柱翼缘板的刚度③梁柱节点域的抗剪承载力(3)梁与柱刚性连接的构造①框架梁与工字形截面柱和箱形截面柱刚性连接的构造:框架梁与柱刚性连接②工字形截面柱和箱形截面柱通过带悬臂梁段与框架梁连接时，构造措施有两种：柱带悬臂梁段与框架梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm 的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

(4)改进梁与柱刚性连接抗震性能的构造措施 ①骨形连接骨形连接是通过削弱梁来保护梁柱节点。

骨形连接梁端翼缘加焊楔形盖板梁端翼缘加焊楔形盖板在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板。

(5)工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

2梁与柱的铰接连接(1)梁与柱的铰接连接分为：仅梁腹板连接、仅梁翼缘连接：仅梁腹板连接 仅梁翼缘连接柱上伸出加劲板与梁腹板相连 梁与柱用双盖板相连（2）柱在弱轴与梁铰接连接分为：柱上伸出加劲板与梁腹板相连、梁与柱用双盖板相连柱的拼接节点一般都是刚接节点，柱拼接接头应位于框架节点塑性区以外，一般宜在框架梁上方1.3m 左右。

考虑运输方便及吊装条件等因素，柱的安装单元一般采用三层一根，长度10～12m 左右。

根据设计和施工的具体条件，柱的拼接可采取焊接或高强度螺栓连接。

按非抗震设计的轴心受压柱或压弯柱，当柱的弯矩较小且不产生拉力的情况下，柱的上下端应铣平顶紧，并与柱轴线垂直。

柱的25％的轴力和弯矩可通过铣平端传递，此时柱的拼接节点可按75％的轴力和弯矩及全部剪力设计。

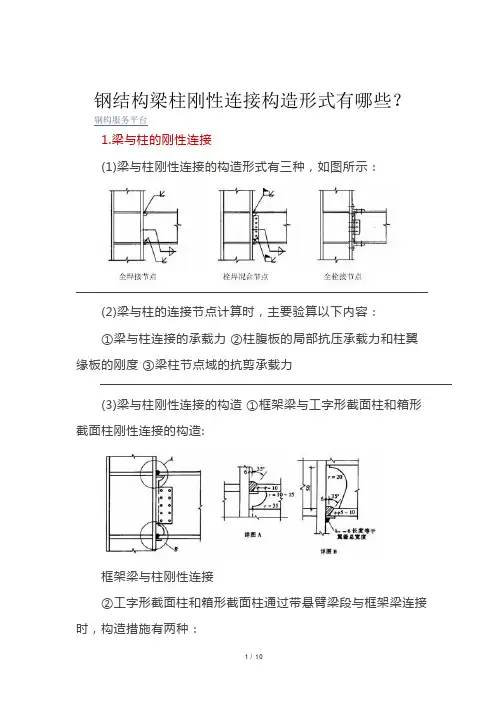

钢结构梁柱刚性连接构造形式有哪些？钢构服务平台1.梁与柱的刚性连接(1)梁与柱刚性连接的构造形式有三种，如图所示：(2)梁与柱的连接节点计算时，主要验算以下内容：①梁与柱连接的承载力②柱腹板的局部抗压承载力和柱翼缘板的刚度③梁柱节点域的抗剪承载力(3)梁与柱刚性连接的构造①框架梁与工字形截面柱和箱形截面柱刚性连接的构造:框架梁与柱刚性连接②工字形截面柱和箱形截面柱通过带悬臂梁段与框架梁连接时，构造措施有两种：柱带悬臂梁段与框架梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

(4)改进梁与柱刚性连接抗震性能的构造措施①骨形连接骨形连接是通过削弱梁来保护梁柱节点。

骨形连接梁端翼缘加焊楔形盖板在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板。

(5)工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

2梁与柱的铰接连接(1)梁与柱的铰接连接分为：仅梁腹板连接、仅梁翼缘连接：仅梁腹板连接仅梁翼缘连接柱上伸出加劲板与梁腹板相连梁与柱用双盖板相连（2）柱在弱轴与梁铰接连接分为：柱上伸出加劲板与梁腹板相连、梁与柱用双盖板相连柱的拼接节点一般都是刚接节点，柱拼接接头应位于框架节点塑性区以外，一般宜在框架梁上方1.3m左右。

考虑运输方便及吊装条件等因素，柱的安装单元一般采用三层一根，长度10～12m左右。

根据设计和施工的具体条件，柱的拼接可采取焊接或高强度螺栓连接。

按非抗震设计的轴心受压柱或压弯柱，当柱的弯矩较小且不产生拉力的情况下，柱的上下端应铣平顶紧，并与柱轴线垂直。

柱的25％的轴力和弯矩可通过铣平端传递，此时柱的拼接节点可按75％的轴力和弯矩及全部剪力设计。
