水处理工艺及设备工作流程动态图

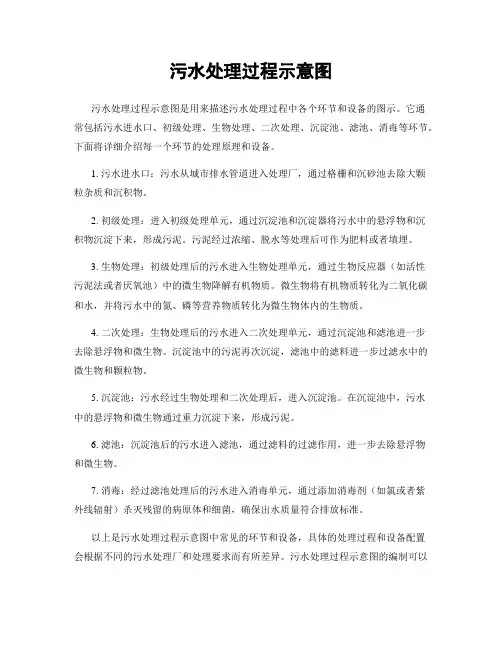

污水处理过程示意图污水处理过程示意图是用来描述污水处理过程中各个环节和设备的图示。

它通常包括污水进水口、初级处理、生物处理、二次处理、沉淀池、滤池、消毒等环节。

下面将详细介绍每一个环节的处理原理和设备。

1. 污水进水口：污水从城市排水管道进入处理厂，通过格栅和沉砂池去除大颗粒杂质和沉积物。

2. 初级处理：进入初级处理单元，通过沉淀池和沉淀器将污水中的悬浮物和沉积物沉淀下来，形成污泥。

污泥经过浓缩、脱水等处理后可作为肥料或者填埋。

3. 生物处理：初级处理后的污水进入生物处理单元，通过生物反应器（如活性污泥法或者厌氧池）中的微生物降解有机物质。

微生物将有机物质转化为二氧化碳和水，并将污水中的氮、磷等营养物质转化为微生物体内的生物质。

4. 二次处理：生物处理后的污水进入二次处理单元，通过沉淀池和滤池进一步去除悬浮物和微生物。

沉淀池中的污泥再次沉淀，滤池中的滤料进一步过滤水中的微生物和颗粒物。

5. 沉淀池：污水经过生物处理和二次处理后，进入沉淀池。

在沉淀池中，污水中的悬浮物和微生物通过重力沉淀下来，形成污泥。

6. 滤池：沉淀池后的污水进入滤池，通过滤料的过滤作用，进一步去除悬浮物和微生物。

7. 消毒：经过滤池处理后的污水进入消毒单元，通过添加消毒剂（如氯或者紫外线辐射）杀灭残留的病原体和细菌，确保出水质量符合排放标准。

以上是污水处理过程示意图中常见的环节和设备，具体的处理过程和设备配置会根据不同的污水处理厂和处理要求而有所差异。

污水处理过程示意图的编制可以匡助人们更直观地了解污水处理过程，并在设计、施工和运营中提供参考。

通过合理的处理过程，可以将污水中的有害物质和污染物去除，保护环境和人类健康。

个污水处理工艺及设备工作原理动态图43一、污水处理工艺流程图解-好氧活性污泥法脱氮工艺1、合建式缺氧型氧化沟系统工艺2、T / 1233、传统活性污泥法脱氮工艺2 / 234、两级生物脱氮工艺5、巴颠甫脱氮除磷工艺3 / 236、生物滤池污水处理系统7、溶气气浮工艺/ 4238、回流加压溶气气浮工艺9、全溶气气浮处理工艺5 / 2310、二相生物流化床工艺11、三相生物流化床工艺6 / 2312、生物转盘二级处理工艺13、生物转盘处理工艺14、生物吸附法15、污泥高温干馏裂解工艺流程、污泥堆肥工艺16二、设备工作流程图解、比阻测定1/ 9232、UASB构造图3、带式干燥器10 / 234、臭氧消毒流程5、单级萃取流程11 / 236、电渗析装置7、反应区与三相分离设计参数/ 12238、高温加压热处理流程/ 13239、过滤原理/ 1423 10、隔膜泵11、渐减曝气法15 / 2312、阶段曝气法13、接触氧化池16 / 2314、完全混合法基本流程15、矩形气浮池17 / 23、气流动力流化床16、连续式重力浓缩池17/ 182318、立式多段焚烧炉19、流化床焚烧炉19 / 2320、逆流回转焚烧炉21、逆流加料蒸发流程20 / 23、顺流加药蒸发流程22、平流加料蒸发流程23/ 212324、射流式水力冲击式空气扩散装置25、水下空气扩散装置22 / 2326、水力循环搅拌27、污泥最终处置与利用23 / 23。

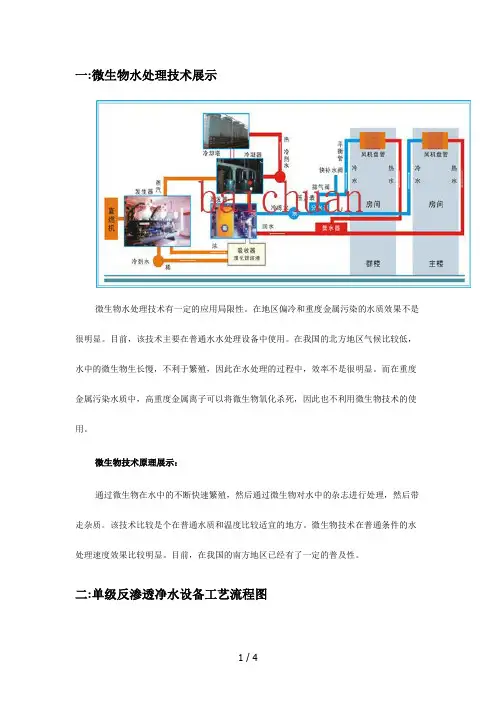

一:微生物水处理技术展示
微生物水处理技术有一定的应用局限性。

在地区偏冷和重度金属污染的水质效果不是很明显。

目前，该技术主要在普通水水处理设备中使用。

在我国的北方地区气候比较低，水中的微生物生长慢，不利于繁殖，因此在水处理的过程中，效率不是很明显。

而在重度金属污染水质中，高重度金属离子可以将微生物氧化杀死，因此也不利用微生物技术的使用。

微生物技术原理展示：
通过微生物在水中的不断快速繁殖，然后通过微生物对水中的杂志进行处理，然后带走杂质。

该技术比较是个在普通水质和温度比较适宜的地方。

微生物技术在普通条件的水处理速度效果比较明显。

目前，在我国的南方地区已经有了一定的普及性。

二:单级反渗透净水设备工艺流程图
应用范围：
单级反渗透适合电导率小于500μS/cm的水质；
出水电导率 1-10μS/cm
工艺流程：
通过原水箱收集原水，采用了增压泵进行水压辅助，原水通过水压泵输送到石英砂过滤去、活性碳过滤器和阳离子软化器进行初步的水处理，经过预处理的水在经过敬慕过滤器和反渗透主机，进行反渗透处理，反渗透主机主要的纯净水处理系统，将处理完成的水通过水汽混合器进行，输送，纯净水处理完成后，通过专业的灌装设备进型灌装称为大桶纯净水或者小瓶纯净水。

三:设备安装示意图
原水通过水箱进行供水，经过增压泵提供给压力，将水输送到精密过滤器，然后经过纯净水设备进行反渗透处理，然后通过杀菌到达储水箱。

采用专业的全自动灌装设备将处理好的纯净水进行桶装和达标。

根据灌装设备的需要灌装称为大桶纯净水、小瓶纯净水。

以上流程图有提供。

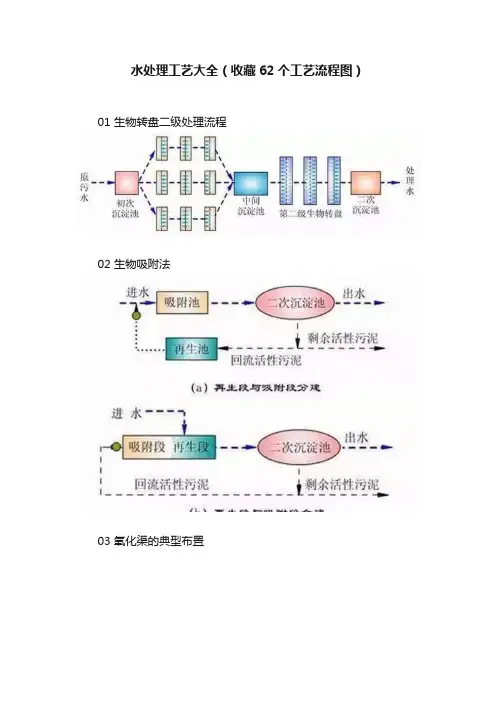

水处理工艺大全（收藏62个工艺流程图）01 生物转盘二级处理流程02 生物吸附法03 氧化渠的典型布置04 完全混合法基本流程05 曝气生物滤池的污水处理系统典型工艺流程06 污水处理典型工艺流程07 氧化沟工艺08 中水回用处理典型工艺流程09 垃圾渗滤液典型工艺流程10 城市污水回用处理工艺11 钢铁乳化液处理典型工艺流程12 城市污水处理工艺流程图13 污水处理厂典型工艺流程图14 造纸污水处理工艺流程15 屠宰废水处理工艺流程16 CAST污水处理工艺17 酸洗磷化废水处理工艺18 高矿化度矿井排水深度处理新工艺流程图19 脱硫废水处理工艺20 农药废水处理工艺流程图21 高矿化度矿井排水深度处理新工艺流程图22 膜法处理石化废水处理工艺流程23 生活污水处理-CASS工艺24 MBR工艺处理制药废水25 污水处理工艺流程图26 城市污水处理工艺流程图27 传统活性污泥法工艺流程图28 MBFB工艺29 电镀污水处理工艺流程30 脱硫废水处理工艺31 塑胶电镀废水处理工艺图32 炼油厂典型的废水处理工艺流程33 制糖废水处理工艺流程图34 焦化废水处理工艺流程35 高浓度氨氮废水处理工艺流程图36 cass工艺废水处理流程图37 污水处理工艺流程组态图38 SBR污水处理工艺39 A2O工艺流程图40 污水处理的PLC自控系统41 GW-T型整体地埋式隔油池42 电镀污水处理设备43 这是生活污水净水工艺44 生活污水处理设备与工艺45 MBR膜生物反应器工艺流程46 反硝化除磷或其他脱氮工艺47 污水处理设备污水处理工艺流程48 ETRB悬链式污水处理曝气工艺及装置49 ITT污水深度处理工艺及主要设备50 ＬＰ型一体化污水处理设备51 污水处理技术工艺流程图详解52 淀粉废水53 果汁废水54 含铅废水处理工艺流程图55 合成革废水处理工艺流程图56 化工废水处理工艺流程图57 化纤废水处理方案58 焦化废水处理工艺流程图59 垃圾渗透液废水工艺流程图60 磷化废水废水处理工艺流程图61 印染废水工艺流程图62 制药废水处理工艺流程图- END -有干货，更有态度。

反渗透RO水处理三维动画，完美呈现水处理工艺RO反渗透水处理技术标准工艺流程井水（自来水）→原水箱→原水泵→砂滤→活性炭过滤→全自动软化水设备→保安过滤器→超滤→反渗透主机→纯净水箱→臭氧杀菌器→集中取水点网上找到一个精美视频，完美呈现了RO反渗透水处理工艺↓↓↓原水箱防止增压泵直接抽取管网的水因流量不足及压力不稳定而损坏增压泵或影响系统正常运行，原水箱内置进水不锈钢浮球阀及液位传感器。

大型设备须设置进水电动碟阀。

1）浮球阀作用是控制原水进水量，在系统运行时能及时补水。

2）液位传感器有中水位和低水位，作用是控制增压泵的启动和停止；当水箱水位处于中水位以上时，增压泵才能自动启动；当水箱水位低于低水位时，增压泵自动停止。

原水泵为了保证系统供水的流量和压力恒定而设置，免维修机械密封泵，效率高，噪音小，性能稳定可靠。

原水泵由原水箱水位控制其自动启、停。

加混凝剂装置混凝----利用铁盐、铝盐、高分子等混凝剂，与水中的杂质通过絮凝和架桥作用生成大颗粒沉淀物，然后通过其它设备，如澄清、过滤等，予以去除。

加入适量的凝聚剂，有效混凝水中的胶体及有机杂质，使以上物质通过絮凝和架桥作用生成大颗粒沉淀物或絮凝体，然后经过预处理过滤，提高预处理的过滤效果，处理出来后的SDI（污染指数）≤5。

如进水SDI值过大，则还需增设助凝剂。

常用凝聚剂有：硫酸铝、聚合氯化铝、硫酸亚铁、氯化铁等。

常用助凝剂有：氧化钙、氢氧化钙、聚丙稀酸胺、碳酸钠等。

控制：同原水泵同步启动。

预处理（又称前处理）预处理过滤分为多介质过滤、除铁锰装置、活性碳过滤和软化过滤三部分。

1）多介质过滤器（又称机械过滤器）多介质过滤器主要用于去除水中的悬浮物、泥沙及颗粒性杂质。

主要填料有：石英砂、无烟煤、纤维球等。

2）除铁过滤器RO的进水铁离子要求：Fe2+≤0．1mg/L，有时为节省成本也可放宽至≤1mg/L以下。

其主要填料为：天然锰砂。

除铁原理：利用氧化方法将水中低价铁离子和低价锰离子氧化成高价铁离子和高价锰3）活性碳过滤器活性碳过滤器内装粒状净水型活性碳，主要去除水中的大分子有机物、胶体、异味、余氯等杂质,其吸腐力强,平均可去除90％以上。

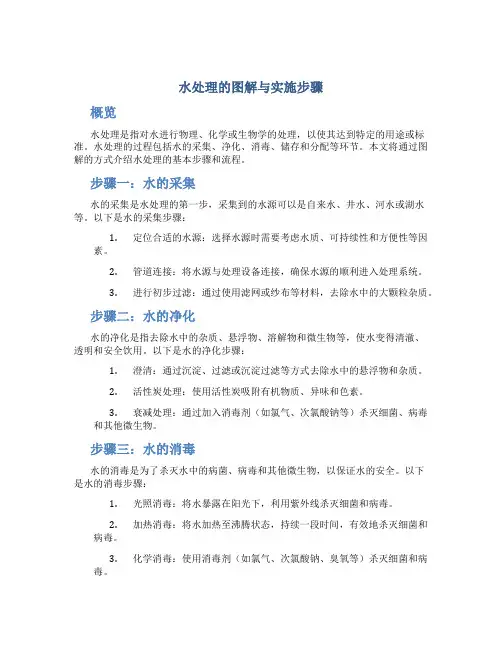

水处理的图解与实施步骤概览水处理是指对水进行物理、化学或生物学的处理，以使其达到特定的用途或标准。

水处理的过程包括水的采集、净化、消毒、储存和分配等环节。

本文将通过图解的方式介绍水处理的基本步骤和流程。

步骤一：水的采集水的采集是水处理的第一步，采集到的水源可以是自来水、井水、河水或湖水等。

以下是水的采集步骤：1.定位合适的水源：选择水源时需要考虑水质、可持续性和方便性等因素。

2.管道连接：将水源与处理设备连接，确保水源的顺利进入处理系统。

3.进行初步过滤：通过使用滤网或纱布等材料，去除水中的大颗粒杂质。

步骤二：水的净化水的净化是指去除水中的杂质、悬浮物、溶解物和微生物等，使水变得清澈、透明和安全饮用。

以下是水的净化步骤：1.澄清：通过沉淀、过滤或沉淀过滤等方式去除水中的悬浮物和杂质。

2.活性炭处理：使用活性炭吸附有机物质、异味和色素。

3.衰减处理：通过加入消毒剂（如氯气、次氯酸钠等）杀灭细菌、病毒和其他微生物。

步骤三：水的消毒水的消毒是为了杀灭水中的病菌、病毒和其他微生物，以保证水的安全。

以下是水的消毒步骤：1.光照消毒：将水暴露在阳光下，利用紫外线杀灭细菌和病毒。

2.加热消毒：将水加热至沸腾状态，持续一段时间，有效地杀灭细菌和病毒。

3.化学消毒：使用消毒剂（如氯气、次氯酸钠、臭氧等）杀灭细菌和病毒。

步骤四：水的储存和分配在完成水的净化和消毒后，需要进行储存和分配，以供日常使用。

以下是水的储存和分配步骤：1.储存设施：选择合适的容器或水箱存储水，确保储存设施的清洁和密封性。

2.分配系统：建立适当的管道系统，将净化和消毒后的水分配到需要使用的地方。

3.常规检测：定期对水进行质量检测，确保水的质量和安全性。

结论水处理是确保水质安全和健康的重要过程。

本文通过图解的方式，介绍了水处理的图解与实施步骤，包括水的采集、净化、消毒和储存分配等环节。

了解水处理的流程和步骤，可以帮助我们更好地保障水质，保证饮用水的安全和健康。
