功率MOS管的五种损坏模式详解

mos管开通损耗,关断损耗,导通损耗与反向恢复损耗-概述说明以及解释1.引言1.1 概述引言部分是文章最开始的部分，用于引出文章的主要内容。

在概述部分，我们需要对MOS管的损耗进行简要介绍，为读者提供一个整体的认识。

MOS管作为一种重要的半导体器件，在实际应用中存在着各种损耗。

这些损耗主要包括开通损耗、关断损耗、导通损耗与反向恢复损耗。

通过深入了解这些损耗类型，可以帮助我们优化电路设计，提高电子器件的性能和可靠性。

在本文中，我们将详细探讨MOS管的各种损耗类型及其影响因素，以及未来的发展趋势。

通过这些内容的讨论，希望读者能够更深入地理解MOS管的损耗问题，为电子器件的设计和应用提供参考。

1.2 文章结构文章结构部分包括了该篇长文的整体框架和内容安排。

文章按照引言、正文和结论三部分来展开论述。

在引言部分，将对MOS管损耗进行概述并说明文章的目的；接着在正文部分将分别探讨开通损耗、关断损耗以及导通与反向恢复损耗的相关内容；最后在结论部分对MOS管损耗的不同类型进行总结，分析影响损耗的因素，并探讨未来的发展趋势。

整篇文章将系统地介绍MOS管损耗的各种情况和影响因素，为读者提供全面的了解和参考。

1.3 目的:本文的主要目的是探讨MOS管在不同工作状态下的损耗类型，包括开通损耗、关断损耗、导通损耗以及反向恢复损耗。

通过深入分析这些损耗类型的特点和影响因素，可以帮助读者更好地理解MOS管在电路设计中的应用和性能表现。

同时，通过对未来发展趋势的展望，可以为相关领域的研究和应用提供一定的参考和借鉴。

通过本文的阐述，读者可以全面了解MOS管损耗的内在机制，为优化电路设计和提高性能提供一定的指导和参考。

2.正文2.1 MOS管开通损耗：MOS（Metal-Oxide-Semiconductor）管在开通状态时会产生一定的损耗，主要是由于通道电阻、开关速度和通道载流子对功率转化的损耗等因素导致的。

开通损耗是MOS管工作时不可避免的一部分，但可以通过合理设计和控制来减小损耗程度。

MOS管损坏原因详析及各类解决方案MOS管（金属氧化物半导体场效应管）是一种常见的功率开关设备，广泛应用于各种电子装置中。

它由金属氧化物半导体材料制成，并具有高电压和高温度的耐受能力，使其适用于高功率应用。

然而，MOS管也存在一些故障和损坏的原因。

本文将详细解析MOS管的损坏原因及解决方案。

首先，MOS管损坏的原因主要有以下几个方面：1.过电压：过电压是MOS管损坏的主要原因之一、当电路中的电压超过MOS管的额定电压时，会导致MOS管损坏。

常见的过电压包括正常工作中的瞬态电压峰值、静电放电以及电源电压突变等。

为了避免过电压损坏MOS管，可以采取限流电阻、稳压电路、电源过滤器等措施。

2.过电流：过电流是MOS管损坏的另一个常见原因。

当电路中的电流超过MOS管的额定电流时，会导致MOS管过载并损坏。

常见的过电流情况包括电源短路、电流突变、功率过载等。

为了避免过电流损坏MOS管，可以采取限流电阻、熔断器、过流保护器等措施。

3.过温度：过温度也是导致MOS管损坏的重要原因。

当MOS管长时间工作或工作环境温度过高时，会导致MOS管温度上升超过其耐受温度范围，从而引起MOS管损坏。

为了避免过温度损坏MOS管，可以采取散热装置、温度传感器、温度保护器等措施。

4.ESD（静电放电）：静电放电是一种常见的MOS管损坏原因。

当MOS管受到不适当的触摸或其他静电放电源的影响时，静电放电会导致MOS管内部的几何结构和电子元件损坏。

为了防止静电放电对MOS管造成损坏，可以采取接地保护、防静电装置等措施。

针对以上损坏原因，可以采取以下解决方案：1.设计合理的电源和电路保护装置：在电路设计中，合理选择电源和保护装置，如稳压电源、电源过滤器、过流保护器等，以保证电压和电流在安全范围内。

2.使用适当的散热装置：对于高功率应用中的MOS管，应采用散热装置，如散热片、散热器、风扇等，以帮助散热，避免温度过高。

3.防静电措施：对于易受ESD影响的MOS管，应在电路设计和装配过程中采取防静电措施，如接地保护、静电手套、防静电加工等，以防止静电放电对MOS管的损坏。

MOS管损坏原因详析及各类解决方案MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种主要用于电子设备中的半导体器件，常见于通信设备、功率放大器、开关等领域。

MOS管的损坏原因可能会有很多，下面将对常见的损坏原因进行详细分析，并提供相应的解决方案。

1.过压损坏：MOS管在工作时经常会遭受电压突变的冲击，如果超过了器件的额定工作电压范围，就会导致MOS管损坏。

解决方案可以采取以下措施：- 使用过压保护器件，如TVS（Transient Voltage Suppressor）二极管等，来保护MOS管免受过压损坏。

-合理设计电路，避免电压突变对MOS管的冲击，如增加滤波电容、限流电阻等。

2.过流损坏：过流是MOS管损坏的主要原因之一，当电流超过MOS管的额定工作电流范围时，会引起功耗过大，导致器件温度升高，甚至烧毁。

解决方案可以采取以下措施：-设计合理的过流保护电路，如电流限制器、保险丝等，用于限制过大的电流通过MOS管。

-选择额定电流更大的MOS管，以满足特定应用的要求。

3.过热损坏：MOS管的工作温度范围通常较窄，如果超出了额定工作温度，则会导致器件失效。

解决方案可以采取以下措施：-加装散热器或风扇，增加器件的散热面积，提高散热效果。

-选择额定工作温度更高的MOS管，以满足特定应用的要求。

4.静电损坏：静电是电子设备常见的敌人之一，当静电击中MOS管时，可能会导致器件损坏。

解决方案可以采取以下措施：-采用防静电包装材料，并正确地使用静电消除器件，如防静电手腕带、防静电工作台等，来保护MOS管。

-设计合理的防静电电路，在输入端使用静电保护二极管等器件。

5.动态损坏：MOS管在开关过程中可能会产生大量的噪声和冲击，这可能引起一些不可恢复的损坏。

解决方案可以采取以下措施：-采用合适的驱动电路和过渡抑制电路，来减小开关过程中的噪声和冲击。

-使用特别设计的MOS管，如耐压、耐电压冲击能力更强的MOS管等。

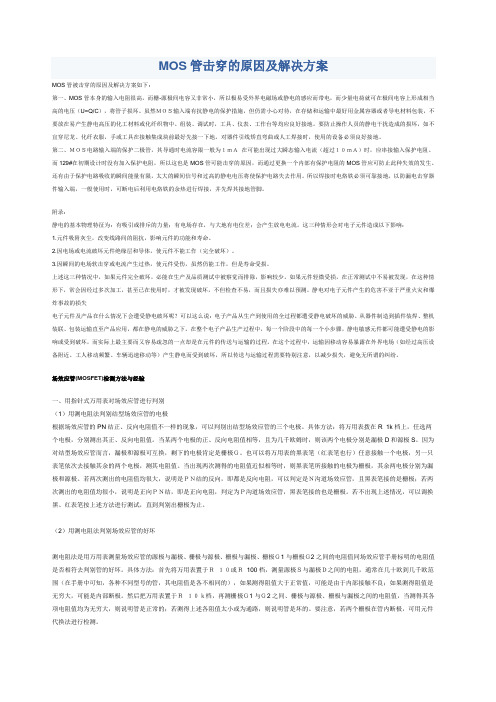

MOS管击穿的原因及解决方案MOS管被击穿的原因及解决方案如下：第一、MOS管本身的输入电阻很高，而栅-源极间电容又非常小，所以极易受外界电磁场或静电的感应而带电，而少量电荷就可在极间电容上形成相当高的电压（U=Q/C），将管子损坏。

虽然ＭＯＳ输入端有抗静电的保护措施，但仍需小心对待，在存储和运输中最好用金属容器或者导电材料包装，不要放在易产生静电高压的化工材料或化纤织物中。

组装、调试时，工具、仪表、工作台等均应良好接地。

要防止操作人员的静电干扰造成的损坏，如不宜穿尼龙、化纤衣服，手或工具在接触集成块前最好先接一下地。

对器件引线矫直弯曲或人工焊接时，使用的设备必须良好接地。

第二、ＭＯＳ电路输入端的保护二极管，其导通时电流容限一般为１ｍＡ在可能出现过大瞬态输入电流（超过１０ｍＡ）时，应串接输入保护电阻。

而129#在初期设计时没有加入保护电阻，所以这也是MOS管可能击穿的原因，而通过更换一个内部有保护电阻的MOS管应可防止此种失效的发生。

还有由于保护电路吸收的瞬间能量有限，太大的瞬间信号和过高的静电电压将使保护电路失去作用。

所以焊接时电烙铁必须可靠接地，以防漏电击穿器件输入端，一般使用时，可断电后利用电烙铁的余热进行焊接，并先焊其接地管脚。

附录：静电的基本物理特征为：有吸引或排斥的力量；有电场存在，与大地有电位差；会产生放电电流。

这三种情形会对电子元件造成以下影响：1.元件吸附灰尘，改变线路间的阻抗，影响元件的功能和寿命。

2.因电场或电流破坏元件绝缘层和导体，使元件不能工作（完全破坏）。

3.因瞬间的电场软击穿或电流产生过热，使元件受伤，虽然仍能工作，但是寿命受损。

上述这三种情况中，如果元件完全破坏，必能在生产及品质测试中被察觉而排除，影响较少。

如果元件轻微受损，在正常测试中不易被发现，在这种情形下，常会因经过多次加工，甚至已在使用时，才被发现破坏，不但检查不易，而且损失亦难以预测。

静电对电子元件产生的危害不亚于严重火灾和爆炸事故的损失电子元件及产品在什么情况下会遭受静电破坏呢？可以这么说：电子产品从生产到使用的全过程都遭受静电破坏的威胁。

开关电源中功率MOSFET损坏模式及分析功率MOSFET是一种常用于开关电源中的半导体器件，它起到了开关功率的关键作用。

然而，在特定的工作条件下，功率MOSFET也会发生损坏。

本文将对功率MOSFET的损坏模式进行分析。

功率MOSFET的损坏模式主要包括过压损坏、超温损坏、过电流损坏和静电损坏等。

首先，过压损坏是功率MOSFET最常见的损坏模式之一、当输入电压超过器件额定电压时，功率MOSFET可能会发生击穿现象，并导致永久损坏。

过压损坏通常是由于输入电压幅值过高或电压突变引起的。

为了避免过压损坏，可以采用电压稳压电路、电压限制器等电路保护措施。

其次，超温损坏也是功率MOSFET常见的损坏模式之一、当功率MOSFET长时间工作在超过其承受温度的条件下时，温度将升高导致器件内部结构变形，从而引起电性能下降或永久损坏。

超温损坏的原因主要包括功率MOSFET自身内部功率损耗过大、散热不良或环境温度过高等。

为了避免超温损坏，应根据功率MOSFET的热特性设计合理的散热系统，并控制输入功率使其在规定范围内。

此外，过电流损坏也是功率MOSFET常见的损坏模式之一、当输出电流超过功率MOSFET额定电流时，将导致器件内部的金属导线断裂或焦糊，进而导致器件永久损坏。

过电流损坏的原因主要包括负载过大、短路故障等。

为了避免过电流损坏，可以采用电流限制保护电路或过载保护电路等。

静电损坏也是功率MOSFET容易发生的损坏模式之一、静电放电会产生高压瞬态电流，这些电流可能会击穿功率MOSFET内部的绝缘层导致器件损坏。

为了避免静电损坏，通常在使用和维护功率MOSFET时需要注意防静电措施，如使用静电手环、电磁屏蔽等。

在实际设计和应用中，一般采取多种保护措施来降低功率MOSFET的损坏风险。

这些措施包括过压保护电路、超温保护电路、过电流保护电路、静电保护电路等。

通过合理选择和使用这些保护措施，可以有效地防止功率MOSFET的损坏并延长其使用寿命。

LLC电路的MOS管失效模式分析LLC电路（电容-电感-电容）是一种常用于高效率直流-直流转换器的拓扑结构。

该电路中的MOS管起着关键的作用，但在长时间运行过程中，MOS管也可能出现故障。

本文将分析LLC电路中MOS管可能出现的失效模式，并对其原因进行分析。

失效模式一：温度过高LLC电路中的MOS管工作在高效率转换器中，常常要承受高频高压的工作环境。

高频工作会引起MOS管大量的开关动作，从而增加MOS管的损耗，导致温度过高。

此外，电路中的布局、散热设计等也会对MOS管的温度产生影响。

当MOS管的温度超过了其额定工作温度范围，会导致内部材料的热老化，引起导通能力下降、开关速度下降等问题。

失效模式二：击穿失效在LLC电路的高压开关环境下，MOS管容易受到电压冲击。

若电压超过MOS管的击穿电压，就可能引起击穿失效。

击穿失效表现为MOS管失去开关功能，电流无法通过MOS管，从而影响电路的正常工作。

击穿失效的主要原因是电路设计中没有考虑到击穿保护措施，电压峰值超过了MOS管能够承受的范围。

失效模式三：电压应力过大LLC电路中的MOS管常常承受高电压应力。

高电压工作会引起MOS管的漏极电场过高，导致介电层击穿。

此外，电路中的电感、电容元件的阻抗变化也会导致电压应力的增加。

当电压应力过大时，MOS管可能会出现结构损坏、绝缘击穿等失效模式。

失效模式四：电流应力过大LLC电路中的MOS管在开关过程中会承受大电流进行导通或截止。

这些大电流会引起MOS管内部的功率损耗，从而产生热效应。

当电流应力过大时，会导致MOS管的局部热点，使局部材料失效，如导通能力下降、开关速度变慢等。

失效模式五：电压偏置失效综上所述，LLC电路中的MOS管失效模式多种多样，如温度过高、击穿失效、电压应力过大、电流应力过大和电压偏置失效等。

这些失效模式的出现与电路工作环境、设计问题、驱动器误差等因素有关。

为了提高LLC电路的可靠性，应合理设计电路、选择合适的MOS管，并进行适当的散热和保护措施，以减少MOS管的失效风险。

mos管的热损伤
mos管（金属-氧化物半导体场效应晶体管）的热损伤是当其温度过高时，可能会导致器件性能下降或损坏。

以下是热损伤的一些可能原因：
1.超出安全区域引起的发热：当mos管的工作电流超过其额定值时，会导致其温度上升。

如果持续超出安全区域，mos管可能会过热并损坏。

2.散热不良：如果mos管的散热设计不良，或者散热器或散热片与mos管之间的接触不良，会导致热量无法有效地散发出去，从而使mos管过热。

3.瞬态功率过大：当mos管承受瞬态功率过大时，如浪涌电流或短路电流，可能会导致其温度迅速上升，从而损坏。

4.结温过高：mos管的结温是其工作温度的关键因素。

如果结温过高，可能会导致mos管的热击穿，从而损坏。

为了防止mos管的热损伤，可以采取以下措施：
1.合理选择mos管的额定值和型号，确保其能够承受正常工作时的电流和电压。

2.优化散热设计，确保mos管能够有效地散热。

3.在电路中加入保护措施，如限流电阻或过流保护电路，以防止瞬态功率过大。

4.监控mos管的结温，确保其不超过安全范围。

以上信息仅供参考，如有需要，建议咨询专业人士。

MOS管被击穿的原因及解决方案MOS管（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，具有高频特性和快速开关速度。

然而，当MOS管的击穿电压超过其额定电压时，会导致门极与源极之间的绝缘层被击穿，从而对器件造成损坏。

MOS管被击穿的原因主要有静电击穿、过压击穿、过电流击穿以及热击穿等。

下面将详细介绍这些原因及相应的解决方案。

1.静电击穿-安装静电以及防护装置，如静电消除器、电抗、电容以及漏地等。

-合理设置工作环境，控制环境湿度和温度，防止静电产生。

2.过压击穿过压击穿主要是由于电源电压的突然上升或远远超过MOS管的耐压能力所引起的。

为了避免过压击穿，可以考虑以下方法：-安装过压保护电路，如稳压器、电磁继电器等，以限制电压在MOS管耐压范围内。

-设计合理的供电系统，使得电压波动不会超过MOS管的额定电压。

3.过电流击穿过电流击穿是指电流超过MOS管的最大额定值（如电流冲击）导致的击穿。

为了防止过电流击穿，可以采用以下方法：-安装保护电路，如过流保险丝、电流限制器等，以限制电流在安全范围内。

-使用适当大小的散热器来散热，以防止过热引起的过电流击穿。

4.热击穿热击穿是由于长时间高功率工作导致MOS管内部温度过高而导致击穿。

为了解决热击穿问题，可以考虑以下方法：-加装散热器，在高功率工作状态下提高散热效果。

-控制MOS管工作时间，避免长时间高功率工作。

此外，针对不同类型的MOS管，还可以采取其他一些保护措施：-针对功率MOS管，可以采用电流负反馈保护电路，实时监测电流并控制开关，保护MOS管不被击穿。

-针对场效应管MOS管，可以采用电压负反馈保护电路，实时监测电压并控制开关。

综上所述，MOS管被击穿的原因主要包括静电击穿、过压击穿、过电流击穿和热击穿等。

为了解决这些问题，可以采取一系列的保护措施，如安装静电消除装置、过压保护电路、散热器以及使用保险丝等。

这些措施旨在保护MOS管，延长其寿命，提高设备的稳定性。

mos在控制器电路中的工作状态：开通过程（由截止到导通的过渡过程）、导通状态、关断过程（由导通到截止的过渡过程）、截止状态。

Mos主要损耗也对应这几个状态，开关损耗（开通过程和关断过程），导通损耗，截止损耗（漏电流引起的，这个忽略不计），还有雪崩能量损耗。

只要把这些损耗控制在mos承受规格之内，mos即会正常工作，超出承受范围，即发生损坏。

而开关损耗往往大于导通状态损耗（不同mos这个差距可能很大。

Mos损坏主要原因：过流----------持续大电流或瞬间超大电流引起的结温过高而烧毁；过压----------源漏过压击穿、源栅极过压击穿；静电----------静电击穿。

CMOS电路都怕静电；Mos开关原理（简要）。

Mos是电压驱动型器件，只要栅极和源级间给一个适当电压，源级和漏级间通路就形成。

这个电流通路的电阻被成为mos内阻，就是导通电阻<Rds(on)>。

这个内阻大小基本决定了mos芯片能承受的最大导通电流（当然和其它因素有关，最有关的是热阻）。

内阻越小承受电流越大（因为发热小）。

Mos问题远没这么简单，麻烦在它的栅极和源级间，源级和漏级间，栅极和漏级间内部都有等效电容。

所以给栅极电压的过程就是给电容充电的过程（电容电压不能突变），所以mos源级和漏级间由截止到导通的开通过程受栅极电容的充电过程制约。

然而，这三个等效电容是构成串并联组合关系，它们相互影响，并不是独立的，如果独立的就很简单了。

其中一个关键电容就是栅极和漏级间的电容Cgd，这个电容业界称为米勒电容。

这个电容不是恒定的，随栅极和漏级间电压变化而迅速变化。

这个米勒电容是栅极和源级电容充电的绊脚石，因为栅极给栅-源电容Cgs充电达到一个平台后，栅极的充电电流必须给米勒电容Cgd充电，这时栅极和源级间电压不再升高，达到一个平台，这个是米勒平台（米勒平台就是给Cgd充电的过程），米勒平台大家首先想到的麻烦就是米勒振荡。

（即，栅极先给Cgs充电，到达一定平台后再给Cgd充电）因为这个时候源级和漏级间电压迅速变化，内部电容相应迅速充放电，这些电流脉冲会导致mos寄生电感产生很大感抗，这里面就有电容，电感，电阻组成震荡电路（能形成2个回路），并且电流脉冲越强频率越高震荡幅度越大。

功率mos管的耗损功率
功率MOS 管在工作时会产生一定的耗损功率，主要包括以下几个方面：1. 导通损耗：当功率MOS 管导通时，其导通电阻会产生一定的损耗，这部分损耗与电流和导通电阻的大小成正比。

2. 开关损耗：在功率MOS 管开关过程中，会产生一定的开关损耗，包括开通损耗和关断损耗。

开通损耗是指在开通瞬间，MOS 管的栅极和漏极之间的电容充电产生的损耗；关断损耗是指在关断瞬间，MOS 管的栅极和漏极之间的电容放电产生的损耗。

3. 驱动损耗：功率MOS 管的驱动电路也会产生一定的损耗，包括栅极驱动电阻损耗、栅极电荷损耗等。

4. 漏极损耗：在功率MOS 管工作时，其漏极会产生一定的损耗，包括漏极电流引起的损耗和漏极电压引起的损耗。

为了降低功率MOS 管的耗损功率，可以采取以下措施：1. 选择低导通电阻的功率MOS 管。

2. 优化功率MOS 管的驱动电路，降低驱动损耗。

3. 降低功率MOS 管的开关频率，减少开关损耗。

4. 采用合适的散热措施，降低功率MOS 管的工作温度。

总之，功率MOS 管的耗损功率是其工作过程中不可避免的，但可以通过合理的设计和优化来降低其损耗，提高其效率。
