电机学课后习题解答配王秀和 孙雨萍编

第三章 直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。

3-2. 一台p 对极的直流电机，采用单叠绕组，其电枢电阻为R ，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？ 答：P 2R .解析：设单叠绕组时支路电阻为R 1 ，考虑到并联支路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联支路数2a=2,每条支路有p 个R 1 ,则每条支路电阻为22p R ，并联电阻为2p R 。

3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：(N 极)，气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。

3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。

对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。

当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。

如果是电动机，两种情况下的影响与发电机恰好相反。

3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。

但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

= 317.5 49.78 kU 2 =205. 0.9164U 2 j242.4电机学（十五课本） 第二章变压器3 —5600 0__— - 513 A ， I 2^ - I 2N 3 = 513 , 3 = 296 A 3U 2N 3 6.3 103 额定电压：U 1N =U 1N ”3 =10 , 3 =5.774kV U 2N =U2N - 6.3kV 1低压侧开路实验： p 0 3 6800 3 0 1242」I 2N 二 S NR m I! Z m I2^ （7.4, 732U 20 ■■I 7.4、3 6300=1474“ J 11 Z V~m11X m2 -R^ = 1474.62 -124.22 =14694」 折算到高压侧（一次侧）： R m =k 2R m =0.9164 124.2 = 1042」 x m =k 2x m =0.9164 1469.4 -1232.8' 1一次阻抗基值： Z 1b=U 1N y 眄11N © 323 R m 104-25 83 x * Xm R m 5.83 , X m m Z 1b 17.87 mZ 1b 高压侧短路实验：18000 3 2 =0.05750 3232竺^69.02 仃.87 Z kP k 3 112k '■ U 1k I 1k U 1k 3 550 311k '■ X kR k二Z k 2 -R? = 0.9832 -0.05752 =0.981" R k 0.0575 1b - 17.87 “00325, Xk 6 Z1b 叫 0.0549仃.872采用近似等效电路，满载且 2 = arccoS 0.8 二 36.870, cos 2 -0.8 （滞后）时，取-U^U 2 00，贝U:0.9164一36・870= 323-36.870296f\• U 神=z k 乂-I 20 + -U2=0.983乂86.65° 汇323N -36.87° +k■ -U 2< ）< ）'、、JT ； I 2N - 2=~2^k2 2 2若U i =U 代上 4，贝U: U r — 205 kU 2 242.4 ，而 U q-U qN-5774V从而：U 2 =6073V ，-U 2 =6073 00，242 691205.24 99164 6073 ==5774认丨1=1神=歸+ -I 2© =3.915Z-82.76° +323/-36.87 = 326.6/ - 37.46 0 Al 丿 3)电压调整率：%= 5774 ^U 2 100%= 5774』9164 6073 100%= 3.56% 5774二 I 2 R k cos®2 + X k sin W 2 k 100% =(0.00325 x 0.8 + 0.0549 x 0.6 W 100% = 3.554% 输出功率：P 2 = S N cos 2 = 5600 0.8 =4480kW输入功率：P 1 = P 2 p cu P Fe =4480 18 6.8 =4504.8kWPc 4480额定效率： 二显 100% ----- 100% = 99.45%P 1 4504.8第二章直流电机3-11 一台他励发电机的转速提高 20%空载电压会提高多少（设励磁电流保持不变）？若为 并励发电机，则电压升高的百分值比他励发电机多还是少（设励磁电阻不变）？解：他励发电机u 0二E 二C e n 」，励磁电流不变，磁通不变，转速提高 20%空载电压会提 高20% 并励发电机，U 0二E 二c e n ：」=1 fRf ，转速提高，空载电压提高，空载电压提高，励磁电流 提高，磁通提高，空载电压进一步提高，所以，并励发电机，转速提高 20%空载电压升高的百分值大于他励时的20%。

《电机学》作业题解（适用于王秀和、孙雨萍编《电机学》）1-5 何为铁磁材料？为什么铁磁材料的磁导率高？答：诸如铁、镍、钴及他们的合金，将这些材料放在磁场后，磁场会显著增强，故而称之为铁磁材料；铁磁材料之所以磁导率高，是因为在这些材料的内部，大量存在着磁畴，这些磁畴的磁极方向通常是杂乱无章的，对外不显示磁性，当把这些材料放入磁场中，内部的小磁畴在外磁场的作用下，磁极方向逐渐被扭转成一致，对外就显示很强的磁性，所以导磁性能强。

1-9 铁心中的磁滞损耗和涡流损耗是如何产生的？为何铁心采用硅钢片？答：铁心中的磁滞损耗是因为铁心处在交变的磁场中，铁心反复被磁化，铁心中的小磁畴的磁极方向反复扭转，致使磁畴之间不断碰撞，消耗能量变成热能损耗；又因为铁心为导体，处在交变的磁场中，铁中会产生感应电动势，从而产生感应电流，感应电流围绕着磁通做漩涡状流动，从产生损耗，称之为涡流损耗，之所以采用硅钢片是因为一方面因硅钢电阻高，导磁性能好，可降低涡流损耗，另一方面，采用薄片叠成铁心，可将涡流限制在各个叠片中，相当于大大增加了铁心的电阻，从进一步降低了涡流损耗。

1-13 图1-27所示为一铁心，厚度为0.05m，铁心的相对磁导率为1000。

问：要产生0.003Wb的磁通，需要多大电流？在此电流下，铁心各部分的刺痛密度是多少？解：取磁路的平均长度，上下两边的长度和截面积相等算一段，算作磁路段1，左侧为2，右侧为3。

磁路段1长度和截面积：()120.050.20.0250.55m =⨯++=l ，210.050.150.0075m =⨯=A ；41m1710.55 5.83610A wb 10004100.0075π-===⨯⨯⨯⨯l R uA 磁路段2长度和截面积：20.1520.0750.30m =+⨯=l ，220.050.100.005m =⨯=A ；42m2720.30 4.77510A wb 10004100.005π-===⨯⨯⨯⨯l R uA 磁路段1长度和截面积：30.1520.0750.30m =+⨯=l ，230.050.050.0025m =⨯=A ；43m3730.309.54910A wb 10004100.0025π-===⨯⨯⨯⨯l R uA 总磁阻：45m m1m2m3(5.836 4.7759.549)10 2.01610A wb ==++⨯=⨯R R +R +R磁动势：5m 0.003 2.01610604.8A φ==⨯⨯=F R 励磁电流：604.8 1.512A 400===F i N在此电流下，铁心各部分的磁通密度分别为：110.030.4 0.0075φ===B TA220.030.6 0.05φ===B TA330.031.2 0.0025φ===B TA2-5 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方?在一、二次侧分别做同一试验，测得的输入功率相同吗？为什么？答：做空载试验时，变压器的二次侧是开路的，所以变压器输入的功率消耗在一次测的电阻和激磁（励磁）支路电阻上，空载时，变压器的一次侧电流仅为额定负载时的百分之几，加之一次侧电阻远远小于激磁电阻，所以输入功率主要消耗在激磁电阻上。

第3章直流电机《电机学（第2版）》王秀和、孙⾬萍（习题解答）第三章直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输⼊功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。

3-2. ⼀台p 对极的直流电机，采⽤单叠绕组，其电枢电阻为R ，若⽤同等数⽬的同样元件接成单波绕组时，电枢电阻应为多少？答：P 2R .解析：设单叠绕组时⽀路电阻为R 1 ，考虑到并联⽀路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联⽀路数2a=2,每条⽀路有p 个R 1 ,则每条⽀路电阻为22p R ，并联电阻为2p R 。

3-3.直流电机主磁路包括哪⼏部分？磁路未饱和时，励磁磁通势主要消耗在哪⼀部分？答：(N 极)，⽓隙，电枢齿，电枢磁轭，下⼀电枢齿，⽓隙，（S 极），定⼦磁轭，（N 极）；主要消耗在⽓隙。

3-4. 在直流发电机中，电刷顺电枢旋转⽅向移动⼀⾓度后，电枢反应的性质怎样？当电刷逆电枢旋转⽅向移动⼀⾓度，电枢反应的性质⼜是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离⼏何中性线时，除产⽣交轴电枢磁动势外，还会产⽣直轴磁动势。

对于发电机，当电刷顺电枢旋转⽅向移动⼀⾓度后，产⽣的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产⽣的直轴电动势F ad 有去磁作⽤。

当电刷逆电枢旋转⽅向移动⼀⾓度后，产⽣的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产⽣的直轴电动势F ad 有助磁作⽤。

如果是电动机，两种情况下的影响与发电机恰好相反。

3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压⽅程中不考虑元件本⾝的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在⼀段时间内⽅向相反，使得元件的平均电动势稍有降低。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

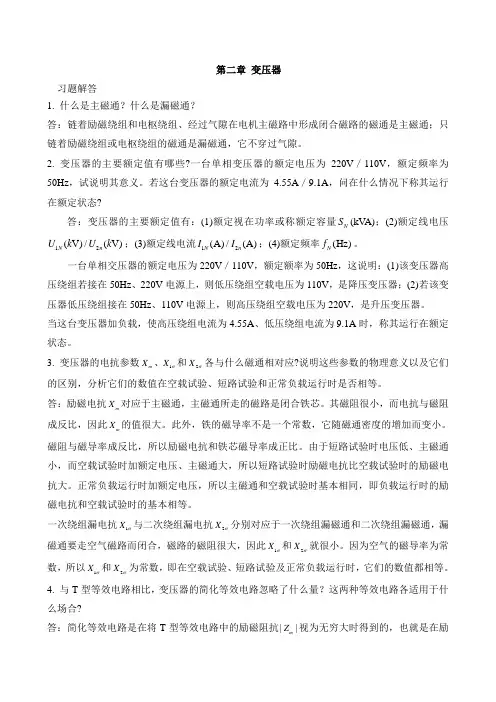

第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。

第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。

特点：导磁率高。

电路：紫铜线。

特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。

1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。

与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。

涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。

与磁场交变频率f ，磁通密度，材料，体积，厚度有关。

1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。

运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。

1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。

d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。

闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。

因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。

1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。

第五章感应电机习题解答：5.1为什么三相感应电动机励磁电流的标幺值比变压器的大得多？答：励磁电流即为空载电流，感应电动机是转动的器件，空载时有机械损耗，且定、转子之间有气隙，而变压器是静止的器件，没有机械损耗，且不存在气隙，所以三相感应电动机励磁电流的标幺值比变压器的大得多。

5-2为什么感应电动机的功率因数总是滞后的？为什么感应电动机的气隙比较小？答：感应电机要从电网吸收滞后的无功电流用以提供主磁场和漏磁场，所以感应电动机的功率因数总是滞后的；另一方面从感应电动机的等效电路看，除了电阻就是感抗，没有容抗，所以必然是滞后的。

在感应电机定、转子之间有一间隙，称为气隙。

气隙大小对感应电机的性能有很大的影响。

气隙大，则磁阻大，要建立同样大小的旋转磁场就需较大的励磁电流。

励磁电流基木上是无功电流，为降低电机的励磁电流、提高功率因数，气隙应尽量小。

5-3感应电动机作发电机运行和作电磁制动运行时，电磁转矩和转子转向之间的关系是否一样？怎样区分这两种运行状态？答：感应电动机作发电机运行和作电磁制动运行时，电磁转矩和转子转向之间的关系是一样的，产生的电磁转矩都是与转了转向相反为制动性质的，区分的方法是发电机运行时转子的转向与旋转磁场的转向一致，且输入机械功率输出电功率；电磁制动运行口寸转子的转向与旋转磁场的转向相反，且同时输入机械功率和电功率，两部分功率同时消耗在所串电阻上。

5-4感应电动机中，主磁通和漏磁通的性质和作用有什么不同？答：感应电动机中主磁通和漏磁通的作用和性质截然不同。

主磁通同时交链定、转子绕组，是能量转换的媒介，主磁路主要由定、转子铁心和气隙组成，是一个非线性磁路,受磁路饱和程度影响较大；漏磁通主要通过空气隙闭合，受磁路饱和程度影响很小，可视为线性磁路，漏磁通仅交链其各自的绕组，这部分磁通不参与能量转换。

把主磁通和漏磁通分开处理，将给电机的分析带来很大方便。

5-5说明转了绕组归算和频率归算的意义，归算是在什么条件下进行的？答：感应电动机定、转子电路是两个独立的电路没有*电的联系，要寻求其有电的联系的等效电路需要进行两次归算。

电机与拖动基础课后习题答案第1章变压器自我评估答案一、填空题1. 电磁感应；同频率；交流电能2. 电压；电流；阻抗3. 主磁通；漏磁通；主磁通；漏磁通4. 电源因素；结构因素；无关5. 是指当一次侧加额定电压、二次侧空载时的端电压值6. 空载实验；短路7. 滞后；0308. 可变损耗等于不变损耗9. 短路损耗；空载损耗10. 短路；开路11. 减小；减小12. 高压侧的线电动势滞后对应的低压侧线电动势120，即U V E 滞后uv E 120。

二、判断题1√ 2× 3× 4× 5× 6× 7× 8× 9√ 10√ 11√ 12× 13× 14× 15×16√三、选择题1~5 AAADC 6~10 CADCB 11~15 BBADD四、略。

五、作图题（1）Y ，y4； （2）Y ，d11六.计算题1.W b S B m m 24108.12.110150--⨯=⨯⨯==Φ11260004.44 1.810 4.4450m U N f -∴==Φ⨯⨯⨯=1500(匝)又1122U N U N = 即 260001500230N =257.5N ∴=(匝)2.（1）2220cos 100%cos N N KN S S P P βϕηβϕβ=⨯++=3332315600100.8100%15600100.8181015610⨯⨯⨯⨯⨯⨯⨯+⨯+⨯⨯ 98.4%≈（2）31538.90.35NK K K I A U Z I =≈==≈Ω222122111560000.063538.930.34cos sin %100%538.90.060.8538.90.340.61100%60003.9%KN KNK K N K N K N K NU P P r II x x I r I U ϕϕβ===Ω≈Ω⨯=≈Ω+∆=⨯⨯⨯+⨯⨯=⨯⨯≈第2章三相异步电动机自我评估答案一、填空题1、 -0.03；发电机运行 2 、 -1000；相反 3、 220V ；∆ 4 、 6；2；30o5 、 3V ；1.5 6、 笼型异步电动机；绕线型异步电动机；绕线二、判断题1√2√3×4√5×6√7√8× 9√三、选择题1~5 CBCBA 6~9 CDDC四、简答1、电动机的旋转原理为：当异步电动机定子三相绕组通入三相交流电时，在气隙中形成旋转磁场；旋转磁场切割转子绕组，在转子绕组中感应电动势和电流；载流转子绕组在磁场中受到电磁力的作用，形成电磁转矩，驱动电动机转子转动。

第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。

2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。

(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。

（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。

2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。

2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。

漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。

2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
