广播电视工程接地及防雷的做法

  • 格式：pdf
  • 大小：94.19 KB
  • 文档页数：1

·１４８·　科技论坛　广播电视工程接地及防雷的做法　王艳玲　（青冈县文化广电新闻出版局，黑龙江青冈１５１６００）　摘要：结合实际，针对广播电视工程接地及防雷的做法进行了论述。　关键词：广播电视工程；接地；防雷　我县有线电视网络覆盖千家万户，为确保发射与传输质量的稳　定，我个人认为防雷接地工作是最重要的一环。在这几年的有线电　视维修实践中，碰到过很多疑难及特殊故障，下面我将结合本人的　工作实践，就如何做好网络的防雷及接地措施谈一些粗浅体会。　１重视电气地线与防雷地线。　有线电视系统因传输距离远，覆盖范围广，有线电视系统是一　个庞大的系统，除前端系统在室内以外，用户分配系统、干线传输系　统及信号源都处于野外空间，易受到雷击造成设备和线路损坏，因　此无论从安全角度还是系统的抗干扰性能考虑，系统的接地都有着　特别重要的意义。系统前端部分的接地设计首先要考虑防雷，我们　称之为防雷接地。其次是电气接地，如我们将放大器、均衡器、衰减　器的外壳、同轴电缆的外层屏蔽层以及各部分电路中的地线连成一　体，通称为电气地线。前端系统中应铺设单独的电气地线，接地电阻　越小越好，同时注意电气地线和防雷地线的地下部分应相隔一定的　距离以增大安全系数。千万不能将电气地线通过防雷地线人地，因　为一旦遭雷击时，防雷地线和电气地线因处于同一电位，雷电所携　带的大量正电荷将形成极高的反向电压击毁电气设备及部件。　２接地方式的分类　ａ．安全接地。ｂ．防雷接地。ｃ．工作接地。ｄ．屏蔽接地。　广播电视工程中接地应注意的问题：　在工程系统安装与调试过程中，有些地方由于有大功率设备的　使用，可能存在比较严重的电场和磁场干扰，在电源和导线之间形　成相互耦合的干扰是比较突出的，它们往往表现为电容性耦合、电　感性耦合、电磁场辐射３种形式，系统接地就是使系统建立与大地　的连接，使设备能有效地抵抗这些干扰并正常工作。在广播电视系　统安装调试时接地应注意以下几点：　２．１要注意系统信号地和其他接地的连接次序　特别是对于音频和视频设备，要注意系统信号地和其他接地的　连接次序，安全地和功率地要求接地电阻比较小，而信号地的接地　电阻可以稍大，如果不注意这些则可能对系统处理信号带来一些麻　烦。目前随着数字技术的广泛应用，有些数字设备分别有独立的模　拟地和数字地时，要分别接地后再汇聚，尽量在靠近公共接地母线　的地方接地；信号设备外壳采用设备外壳地线和机柜外壳相连；机　柜外壳采用机柜外壳地线和系统外壳相连；对于整个系统，安全接　地螺栓设在系统金属外壳上，并保持良好的电气连接；接地不应该　仅仅理解成设备外壳的简单连接。　２．２要注意机房数字设备接地的规范性　当机柜内设备过多时，特别是现在广播电视机房里的数字设备　越来越多，导致数字地线、模拟地线、信号地线、功率地线和机柜外　壳地线也变得多起来，对此，可以考虑敷设几条互相并行并和系统　外壳绝缘的半环型接地母线，一条为信号地母线，另一条为屏蔽地　及机柜外壳地母线；系统内各信号地就近接到信号地母线上，系统　内各屏蔽地及机柜外壳地就近接到屏蔽地及机柜外壳地母线上；两　条半环型接地母线的中部靠近安全接地螺栓，屏蔽地及机柜外壳地　母线接到安全接地螺栓上；信号地母线接到信号地螺栓上；母线的　电气性能要良好，电阻要尽可能小。　３前端的防雷措施　前端是整个有线电视系统的核心，前端包括各种开路天线、卫　星天线、卫星接收机、调制器解调器、光发光收等设备。设备被雷击　损坏会造成大范围的停播，因此前端的防雷措施至关重要。前端的　防雷主要分两种。　３．１接收天线的防雷　ａ．是要确定好接收天线地理位置，要保证接收信号的质量又要　避开雷区；ｂ．加入信号防雷器，出现雷电造成异常高电压时，对其内部　的放大管立即起作用，阻止雷电对设备造成损坏．ｃ．架设避雷针，这是　一种普遍而又比较有效的防雷措施，避雷针要选用直径较粗的优质　金属材料，要深埋地下可靠接地。　３．２电源部分的防雷　安装电源防雷器，当市电因雷击或其它因素产生高脉冲电压时，　防雷器会保护机房内的前端设备；ｂ．做好工作接地，机房内信号输　入、输出电缆和光缆金属保护层上带进的雷电也通过工作接地泄放　掉，所以工作接地起到了保护设备和保护工作人员人身安全的作　用。　３．３光节点的防雷措施　光节点的被雷电击坏，会导致整个节点的电视信号中断。光节点　的防雷措施主要是接地及电源的防雷。光节点的电源防雷要加装电　源防雷器，将市电因感应雷击而产生的大量脉冲能量释放到接地体　上，从而保护光节点内的用电设备，起到较好的防雷效果。　３．４电缆网的防雷措施　电缆网的防雷要从两个方面考虑：一是通过同轴电缆感应使设　备受到雷击；二是市电受雷击时，异常高电压产生的脉冲电流对设备　造成损坏。电缆网防止这两方面雷击受损坏的措施是：　ａ．电缆的架设及供电方式。ｂ．放大器及分支分配器的防雷。　有线电视系统的防雷及接地是一项综合的技术工程。这就要求　我们维护员真正将有线电视网络维护工作做细做实，就一定会降低　的雷击及接地发生率和危害性，更好地为我县广大电视用户服务好，　同时也提高了我县有线电视行业的综合效益。

合集下载

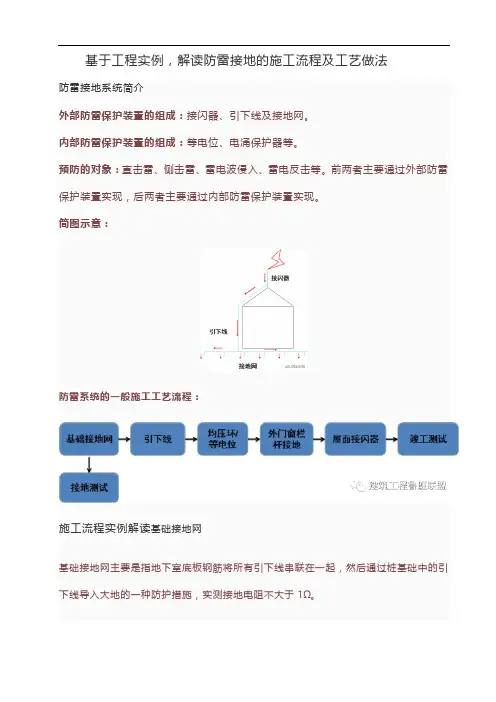

基于工程实例,解读防雷接地的施工流程及工艺做法

基于工程实例,解读防雷接地的施工流程及工艺做法

基于工程实例，解读防雷接地的施工流程及工艺做法

防雷接地系统简介

外部防雷保护装置的组成：接闪器、引下线及接地网。

内部防雷保护装置的组成：等电位、电涌保护器等。

预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：

防雷系统的一般施工工艺流程：

施工流程实例解读基础接地网

基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。（每栋地面以上，必须留有2个以上的接地电阻测试点）

接地网钢筋焊接：

引下线

（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

等电位

等电位主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。一般情况下，等电位端子板的截面积在满足机械强度的前提下，不得小于所接联结线的截面积；联结线截面积不得小于½S（PE线），具体情况需根据实际情况进行确定。

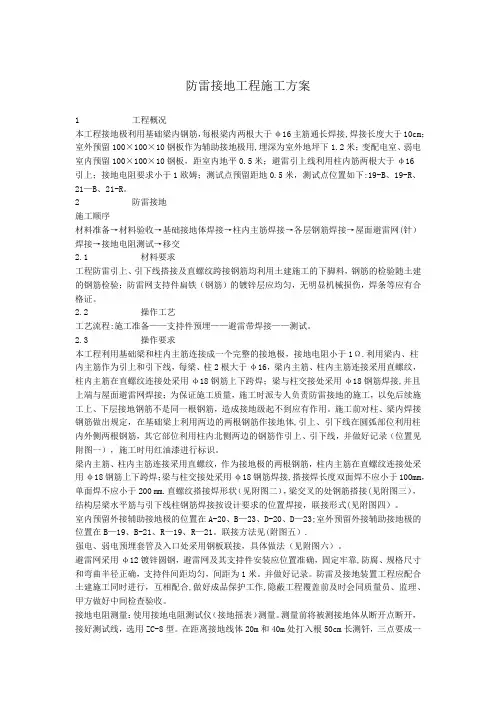

防雷接地工程施工方案

防雷接地工程施工方案

防雷接地工程施工方案

1 工程概况

本工程接地极利用基础梁内钢筋，每根梁内两根大于φ16主筋通长焊接,焊接长度大于10cm；室外预留100×100×10钢板作为辅助接地极用,埋深为室外地坪下1.2米；变配电室、弱电室内预留100×100×10钢板，距室内地平0.5米；避雷引上线利用柱内筋两根大于φ16引上；接地电阻要求小于1欧姆；测试点预留距地0.5米，测试点位置如下:19-B、19-R、21—B、21-R。

2 防雷接地

施工顺序

材料准备→材料验收→基础接地体焊接→柱内主筋焊接→各层钢筋焊接→屋面避雷网(针）焊接→接地电阻测试→移交

2.1 材料要求

工程防雷引上、引下线搭接及直螺纹跨接钢筋均利用土建施工的下脚料，钢筋的检验随土建的钢筋检验；防雷网支持件扁铁（钢筋）的镀锌层应均匀，无明显机械损伤，焊条等应有合格证。

2.2 操作工艺

工艺流程:施工准备——支持件预埋——避雷带焊接——测试。

2.3 操作要求

本工程利用基础梁和柱内主筋连接成一个完整的接地极，接地电阻小于1Ω.利用梁内、柱内主筋作为引上和引下线，每梁、柱2根大于φ16，梁内主筋、柱内主筋连接采用直螺纹，柱内主筋在直螺纹连接处采用φ18钢筋上下跨焊；梁与柱交接处采用φ18钢筋焊接,并且上端与屋面避雷网焊接；为保证施工质量，施工时派专人负责防雷接地的施工，以免后续施工上、下层接地钢筋不是同一根钢筋，造成接地级起不到应有作用。施工前对柱、梁内焊接钢筋做出规定，在基础梁上利用两边的两根钢筋作接地体,引上、引下线在圆弧部位利用柱内外侧两根钢筋，其它部位利用柱内北侧两边的钢筋作引上、引下线，并做好记录（位置见附图一），施工时用红油漆进行标识。

梁内主筋、柱内主筋连接采用直螺纹，作为接地极的两根钢筋，柱内主筋在直螺纹连接处采用φ18钢筋上下跨焊；梁与柱交接处采用φ18钢筋焊接,搭接焊长度双面焊不应小于100mm，单面焊不应小于200 mm.直螺纹搭接焊形状（见附图二），梁交叉的处钢筋搭接(见附图三），结构层梁水平筋与引下线柱钢筋焊接按设计要求的位置焊接，联接形式(见附图四）。

防雷接地做法

防雷接地做法

接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：

一、扁钢为其宽度的2 倍(且至少3 个棱边焊接)。

二、圆钢为其直径的6 倍。

三、圆钢与扁钢连接时，其长度为圆钢直径的6 倍。

四、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。

补充下内容

防雷及接地工程安装：

（一）人工接地体（极）应符合下列规定：

1）接地体的埋设深度其顶部不应小于0.6M，角钢及钢管接地体应垂直配置。垂直接地体长度不应小于2.5M，其相互之间间距不小于5M，接地体埋设位置距建筑物不小于1.5M，遇有垃圾灰渣等埋设接地体时，应换土并分层夯实。

2）当接地装置必须埋设在距建筑物出入口或人行通道小于3M时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2M.

3）接地体的连接应采用焊接，焊接处焊缝应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊，气孔等缺陷，焊接处药皮敲净后，刷沥青做防腐处理。

4）采用搭接焊时其焊接长度为：镀锌扁钢不小于其宽度的2倍，不少于三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）敷设前扁钢需调直、煨弯处不能有损伤或死弯，直线段上不应有明显弯曲，并应立置。

5）镀锌元钢焊接长度为其直径的6倍以上并应双面施焊（当直径不同时，搭接长度以直径大的为准）镀锌元钢与镀锌扁钢连接时其长度为圆钢直径的6倍以上。

6）镀锌扁钢与镀锌钢管（或角钢）焊接时，为连接可靠，除应在连接部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）紧密焊接。

7）接地极的加工：根据设计要求数量、材料规格进行加工，材料采用钢管或角钢，长度不应小于2.5M，打入地下一端切割成锥形，如采用角钢为了防止角钢打劈，可采用在角钢端部焊一段长约200mm的短角钢，采用钢管时在管端焊一护管帽套入接地极管端，接地极向地下打时应与地面保持垂直，不得打偏，当接地极离沟地面约600mm时停止打入，把接地体扁钢焊在接地极上后（扁钢立焊）再把接地极一根根打入沟内（地下），焊接部位应涂刷沥青做防腐处理。 （二）利用桩基基础将主筋做接地体的安装：

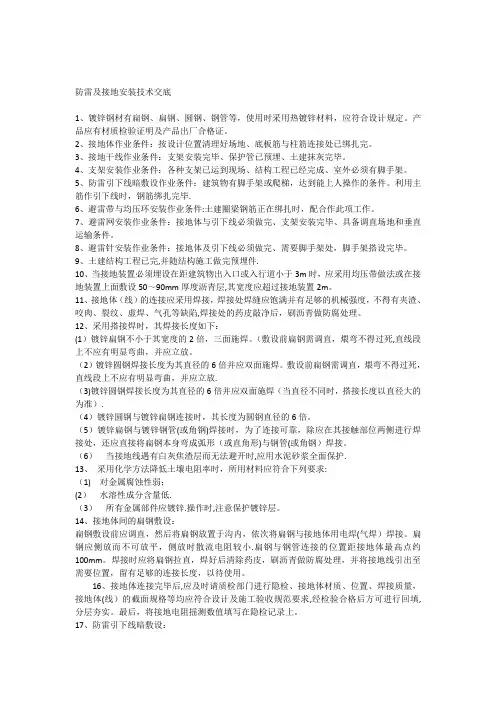

防雷及接地安装技术交底

防雷及接地安装技术交底

防雷及接地安装技术交底

1、镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。

2、接地体作业条件：按设计位置清理好场地、底板筋与柱筋连接处已绑扎完。

3、接地干线作业条件：支架安装完毕、保护管已预埋、土建抹灰完毕。

4、支架安装作业条件：各种支架已运到现场、结构工程已经完成、室外必须有脚手架。

5、防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件。利用主筋作引下线时，钢筋绑扎完毕.

6、避雷带与均压环安装作业条件:土建圈梁钢筋正在绑扎时，配合作此项工作。

7、避雷网安装作业条件：接地体与引下线必须做完、支架安装完毕、具备调直场地和垂直运输条件。

8、避雷针安装作业条件：接地体及引下线必须做完、需要脚手架处，脚手架搭设完毕。

9、土建结构工程已完,并随结构施工做完预埋件.

10、当接地装置必须埋设在距建筑物出入口或入行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层,其宽度应超过接地装置2m。

11、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后，刷沥青做防腐处理。

12、采用搭接焊时，其焊接长度如下：

(1）镀锌扁钢不小于其宽度的2倍，三面施焊。（敷设前扁钢需调直，煨弯不得过死,直线段上不应有明显弯曲，并应立放。

（2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放.

（3)镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）.

（4）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

（5）镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形)与钢管(或角钢）焊接。
