电能的产生试题及答案

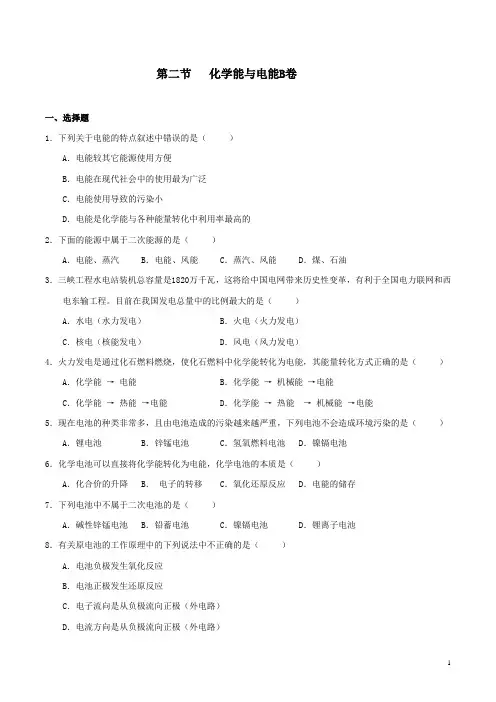

1 第二节 化学能与电能B卷

一、选择题

1．下列关于电能的特点叙述中错误的是（ ）

A．电能较其它能源使用方便

B．电能在现代社会中的使用最为广泛

C．电能使用导致的污染小

D．电能是化学能与各种能量转化中利用率最高的

2．下面的能源中属于二次能源的是（ ）

A．电能、蒸汽 B．电能、风能 C．蒸汽、风能 D．煤、石油

3．三峡工程水电站装机总容量是1820万千瓦，这将给中国电网带来历史性变革，有利于全国电力联网和西电东输工程。目前在我国发电总量中的比例最大的是（ ）

A．水电（水力发电） B．火电（火力发电）

C．核电（核能发电） D．风电（风力发电）

4．火力发电是通过化石燃料燃烧，使化石燃料中化学能转化为电能，其能量转化方式正确的是（ ）

A．化学能 → 电能 B．化学能 → 机械能 →电能

C．化学能 → 热能 →电能 D．化学能 → 热能 → 机械能 →电能

5．现在电池的种类非常多，且由电池造成的污染越来越严重，下列电池不会造成环境污染的是（ ）

A．锂电池 B．锌锰电池 C．氢氧燃料电池 D．镍镉电池

6．化学电池可以直接将化学能转化为电能，化学电池的本质是（ ）

A．化合价的升降 B． 电子的转移 C．氧化还原反应 D．电能的储存

7．下列电池中不属于二次电池的是（ ）

A．碱性锌锰电池 B．铅蓄电池 C．镍镉电池 D．锂离子电池

8．有关原电池的工作原理中的下列说法中不正确的是（ ）

A．电池负极发生氧化反应

B．电池正极发生还原反应

C．电子流向是从负极流向正极（外电路）

D．电流方向是从负极流向正极（外电路） 2 9．原电池是将化学能转化为电能的装置，但其构成具有一定的条件，这些条件是（ ）

高三物理交流电的产生试题答案及解析

1. 如图所示，面积为S、匝数为N、内阻不计的矩形线圈，在磁感应强度为B的匀强磁场中，从水平位置开始计时，绕水平轴OO′以角速度ω匀速转动．矩形线圈通过滑环连接理想变压器．理想变压器原线圈上的滑动触头P上下移动时，可改变副线圈的输出电压；副线圈接有可变电阻R．电表均为理想交流电表．下列判断正确的是（ ）

A．矩形线圈产生的感应电动势的瞬时值表达式e=NBSωcosωt

B．矩形线圈产生的感应电动势的有效值为NBSω/2

C．当P位置不动，R增大时，电压表示数也增大

D．当P位置向上移动、R不变时，电流表示数将增大

【答案】AD

【解析】由于线圈从水平位置开始计时，则矩形线圈产生的感应电动势的瞬时值表达式e=NBSωcosωt

，选项A 正确；矩形线圈产生的感应电动势的有效值为，选项B正确；由于线圈内阻不计，故电压表的读数恒定不变，与电阻R的大小及P点的位置无关，选项C 错误；当P位置向上移动、R不变时，由于变压器初级匝数减小，故次级电压变大，次级电流变大，故初级电流变大，即电流表示数将增大，选项D 正确。

【考点】交流电的产生及变化规律；变压器。

2. 如图所示，面积为S、匝数为N、内阻不计的矩形线圈，在磁感应强度为B的匀强磁场中，从图示位置开始计时，绕水平轴oo’以角速度ω匀速转动。矩形线圈通过滑环连接理想变压器。理想变压器原线圈上的滑动触头P上下移动时，可改变副线圈的输出电压；副线圈接有可变电阻R。电表均为理想交流电表。下列判断正确的是（ ）

A．副线圈产生的感应电动势的瞬时值表达式为e=NBSωcosωt

B．矩形线圈产生的感应电动势的有效值为

C．当P位置不动，R减小时，电压表示数也增大

D．当P位置向上移动，R不变时，电流表示数将增大

【答案】D

【解析】如图所示，此时线圈处于垂直于中性面的位置，故产生的电动势瞬时值为e=NBSωcosωt，即变压器原线圈的电压瞬时值为e=NBSωcosωt，所以A错误；矩形线圈产生的感应电动势的有效值为，所以B错误；当P位置不动，R减小时，电压表示数不变，故C错误；当P位置向上移动，原线圈的匝数减少，根据变压规律知，副线圈的电压U2增大，又R不变，根据欧姆定律知，副线圈的电流增大，原线圈电流跟着增大，即电流表示数将增大，所以D正确。 【考点】本题考查交流电、变压器

第八章 脉冲波形的产生和变换

一、填空题

1.(10-1中)矩形脉冲的获取方法通常有两种：一种是________________；另一种是________________________。

2.（10-1易）占空比是_________与_______的比值。

3．（10-4中）555定时器的最后数码为555的是 （, ）产品，为7555的是 （, ）产品。

4．（10-3中）施密特触发器具有 现象；单稳触发器只有 个稳定状态。

5．（易，中）常见的脉冲产生电路有 ，常见的脉冲整形电路有 、 。

6．（中）为了实现高的频率稳定度，常采用 振荡器；单稳态触发器受到外触发时进入 。

7.（10-3易）在数字系统中，单稳态触发器一般用于______、

______、______等。

8.（10-3中）施密特触发器除了可作矩形脉冲整形电路外，还可以作为________、_________。

9.（10-2易）多谐振荡器在工作过程中不存在稳定状态，故又称为________。

10.（10-2中）由门电路组成的多谐振荡器有多种电路形式，但它们均具有如下共同特点: 首先，电路中含有________，如门电路、电压比较器、BJT 等。这些器件主要用来产生________；其次，具有________, 将输出电压器恰当的反馈给开关器件使之改变输出状态；另外，还有，利用RC电路的充、放电特性可实现_______，以获得所需要的振荡频率。在许多实用电路中，反馈网络兼有_____作用。

11.（10-3易）单稳态触发器的工作原理是：没有触发信号时，电路处于一种_______。外加触发信号，电路由_____翻转到_____。电容充电时，电路由______自动返回至______。

二、选择题

1．（10-2中）下面是脉冲整形电路的是（ ）。

沪科版九年级下物理 第十八章 第一节电能的产生 同步检测（含答案）

1 / 6 第一节 电能的产生

1.如图所示的四种仪器中,属于能够提供电能装置的是 ( )

2.一个玩具电动车正常工作时,需要电压是4.5 V,下列做法符合要求的是 ( )

A.2节蓄电池并联

B.2节蓄电池串联

C.3节干电池串联

D.3节干电池并联

3.关于电池,下列说法正确的是 ( )

A.蓄电池充电是把化学能转化为电能

B.太阳能电池是把太阳能直接转化为电能

C.燃料电池是将电能转化为化学能的装置

D.以上说法都不对

4.发电机的作用是 ( )

A.把电能转化为内能

B.把电能转化为光能

C.把机械能转化为电能

D.把电能转化为化学能

5.下列发电站中,将化学能转化为电能的是 ( )

A.核能发电站 B.水力发电站

C.太阳能发电站 D.火力发电站

6.干电池和蓄电池都是利用化学变化来供电的,从能量转化角度分析,它们工作时把 转化为 。蓄电池充电时把 转化为 ,此时它是一个 (选填“用电器”或“电源”)。

7.我们把闭合电路中大小和方向都随时间作周期性变化的电流,叫做 ; 的大小和方向不随时间变化。我国生产和生活用的交流电的频率是 ,交流电的方向每周期改变 次,交流电的方向每秒钟会改变 次。

8.如图所示,两个水果电池组成的“电池组”点亮了发光二极管,这个“电池组”在工作时将

能转化为电能。已知发光二极管具有 的性质,电流只能从它的正极流进从负极流出(如图),则A、B、C、D这四个金属片中相当于电池正极的两金属片是 。

9.火力发电的能量转化过程是燃料的 能→水和水蒸气的 能→发电机转子的 能→电能

10.把两种不同的金属片插入柠檬,制成“水果电池”。用电压表测量水果电池的电压,如图所示。下列说法正确的是 ( ) 沪科版九年级下物理 第十八章 第一节电能的产生 同步检测（含答案）
