110KV变电所电气设计说明

所址选择：

首先考虑变电所所址的标高，历史上有无被洪水浸淹历史；进出线走廊应便于架空线路的引入和引出，尽量少占地并考虑发展余地；其次列出变电所所在地的气象条件：年均最高、最低气温、最大风速、覆冰厚度、地震强度、年平均雷暴日、污秽等级，把这些作为设计的技术条件。

主变压器的选择：

变压器台数和容量的选择直接影响主接线的形式和配电装置的结构。它的确定除依据传递容量基本原始资料外，还应依据电力系统5-10年的发展规划、输送功率大小、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。

选择主变压器型式时，应考虑以下问题：相数、绕组数与结构、 绕组接线组别（在电厂和变电站中一般都选用YN，d11常规接线）、调压方式、 冷却方式。

由于本变电所具有三种电压等级110KV、35KV、10KV，各侧的功率均达到变压器额定容量的15%以上，低压侧需装设无功补偿，所以主变压器采用三绕组变压器。为保证供电质量、降低线路的损耗此变压器采用的是有载调压方式，在运行中可改变分接头开关的位置，而且调节范围大。由于本地区的自然地理环境的特点，故冷却方式采用自然风冷却。

为保证供电的可靠性，该变电所装设两台主变压器。当系统处于最大运行方式时两台变压器同时投入使用，最小运行方式或检修时只投入一台变压器且能满足供电要求。

所以选择的变压器为2×SFSZL7-31500/110型变压器。

变电站电气主接线：

变电站主接线的设计要求，根据变电站在电力系统中的地位、负荷性质、出线回路数等条件和具体情况确定。

通常变电站主接线的高压侧，应尽可能采用短路器数目教少的接线，以节省投资，随出线数目的不同，可采用桥形、单母线、双母线及角形接线等。如果变电站电压为超高压等级，又是重要的枢纽变电站，宜采用双母线带旁母接线或采用一台半断路器接线。变电站的低压侧常采用单母分段接线或双母线接线，以便于扩建。6~10KV馈线应选轻型断路器，如SN10型少油断路器或ZN13型真空断路器；若不能满足开断电流及动稳定和热稳定要求时，应采用限流措施。在变电站中最简单的限制短路电流的方法，是使变压器低压侧分列运行；若分列运行仍不能满足要求，则可装设分列电抗器，一般尽可能不装限流效果较小的母线电抗器。

SHENHUA 安全质量标准化资料 「电气安全管理类」 ● 110kV变电站操作规程

神华乌海能源公司西来峰焦化厂 第 1 页 共 32 页 目 录

一、总则

1、适用范围……………………………………………………………3

2、运行维护范围………………………………………………………3

3、运行维护设备………………………………………………………3

二、变电站的运行、维护

1、 变电站的值班………………………………………………………4

2、 变电站的值班人员的职责…………………………………………4

3、变电站的送电和停电操作…………………………………………6

4、继电保护、自动装置和测量仪表的维护…………………………7

三、变压器操作、维护、检修规程

1、一般规定……………………………………………………………8

2、运行方式……………………………………………………………11

3、运行维护……………………………………………………………15

4、变压器分接开关的运行维护………………………………………17

5、变压器不正常运行和故障处理……………………………………19

四、断路器

1、一般规定……………………………………………………………22

2、巡回检查……………………………………………………………22

3、不正常运行和事故处理……………………………………………22

五、配电装置 SHENHUA 安全质量标准化资料 「电气安全管理类」 ● 110kV变电站操作规程

神华乌海能源公司西来峰焦化厂 第 2 页 共 32 页 1、一般规定……………………………………………………………24

2、巡视检查……………………………………………………………24

110KV变电站设计

【摘 要】： 首先根据任务要求，结合系统，线路以及所有负荷参数，分析系统负荷的范围及发展趋势。通过对拟建110KV变电站的总体概述和出线考虑，对负荷状况的分析研究，并且基于安全、可靠、灵活、经济的基本要求，确定出110KV、35KV、10KV电气主接线，然后根据负荷计算和供电范围确定合适的主变压器台数、容量和型号。最后，根据最大持续工作电流及三相短路电流的分析计算，对高压断路器、隔离开关和电压、电流互感器等主要电气设备做出选择，这基本完成了110KV变电站主电路图部分的设计。最后进行变电站防雷保护的设计。

【关键词】: 变电站负荷 主接线变压器断路器互感器最大持续工作电流短路电流

引 言

变电站是电力系统中不可缺少的重要环节，对电网的安全和经济运行起着举足轻重的作用，为人们的正常生活提供可靠的变电需求。该拟建110KV变电所，35kV出线4回，10kV出线10回。主要对本区周围用户供电为主，尤其对本区用电量大的用户进行供电。为了改善供电水平，同时和其他地区变电所联成环网，以提高本地供电质及其可靠性。

第一章负荷计算及变压器选择

1.1 计算负荷的定义

(1) 计算负荷又称需要负荷或最大负荷。计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中，通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。

(2) 平均负荷为一段时间内用电设备所消耗的电能与该段时间之比。常选用最大负荷班（即有代表性的一昼夜内电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷。

1.2计算负荷的意义

负荷计算是供电设计计算的基本依据，正确合理的负荷计算才能保证电气设备及电缆的经济合理选择。若计算负荷过大，则会引起电器及电缆的选择过大，造成资源的浪费；若计算负荷过小，又将会使得选择的电气设备及电缆长期处于过负荷运行，增加设备及线缆的电能损耗，甚至导致绝缘老化而引发火灾，造成更大的损失。

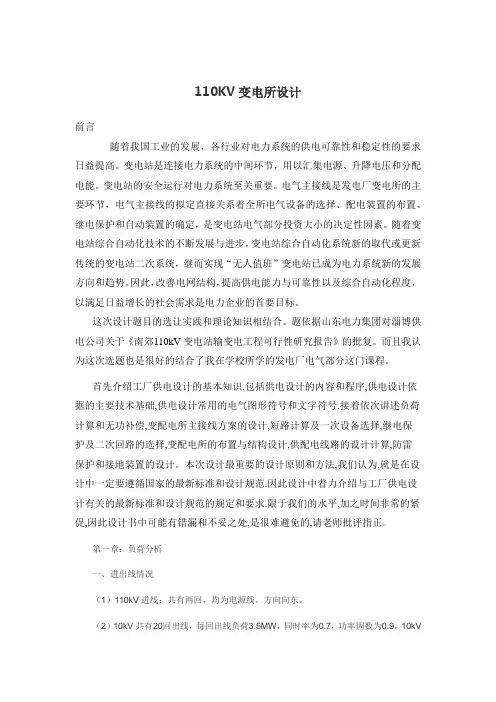

110KV变电所设计

前言

随着我国工业的发展，各行业对电力系统的供电可靠性和稳定性的要求日益提高。变电站是连接电力系统的中间环节，用以汇集电源、升降电压和分配电能。变电站的安全运行对电力系统至关重要。电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。随着变电站综合自动化技术的不断发展与进步，变电站综合自动化系统新的取代或更新传统的变电站二次系统，继而实现“无人值班”变电站已成为电力系统新的发展方向和趋势。因此，改善电网结构，提高供电能力与可靠性以及综合自动化程度，以满足日益增长的社会需求是电力企业的首要目标。

这次设计题目的选让实践和理论知识相结合。题依据山东电力集团对淄博供电公司关于《南郊110kV变电站输变电工程可行性研究报告》的批复。而且我认为这次选题也是很好的结合了我在学校所学的发电厂电气部分这门课程。

首先介绍工厂供电设计的基本知识,包括供电设计的内容和程序,供电设计依据的主要技术基础,供电设计常用的电气图形符号和文字符号.接着依次讲述负荷计算和无功补偿,变配电所主接线方案的设计,短路计算及一次设备选择,继电保护及二次回路的选择,变配电所的布置与结构设计,供配电线路的设计计算,防雷保护和接地装置的设计。本次设计最重要的设计原则和方法,我们认为,就是在设计中一定要遵循国家的最新标准和设计规范.因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平,加之时间非常的紧促,因此设计书中可能有错漏和不妥之处,是很难避免的,请老师批评指正。

第一章：负荷分析

一、进出线情况

（1）110kV进线：共有两回，均为电源线。方向向东。

（2）10kV共有20回出线，每回出线负荷3.5MW，同时率为0.7，功率因数为0.9，10kV侧无电源；10kV出线为电缆出线。
