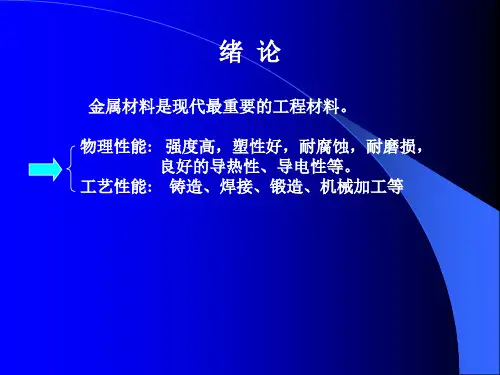

材料腐蚀与防护课件

在某些情况下，磨损了的零件是可以修复的，例如， 用快速笔刷电镀法可以修复已轻微磨损了的车轴。 腐蚀: 是金属材料或其制件在周围环境介质的作用下， 逐惭产生的损坏或变质现象----化学变化。 金属材料的锈蚀是最常见的腐蚀现象之一。在机器设备 的损坏中，腐蚀与磨损经常是“狼狈为奸”，同时进行。
二:腐蚀的定义
(1) 电偶腐蚀(Galvanic Corrosion) (2)点蚀(Pitting) (3)缝隙腐蚀(Crevice Corrosion) (4)晶间腐蚀(Intergranular Corrosion)
(5)剥蚀(Exfoliation)
(6)选择性腐蚀(Selective Corrosion) (7)丝状腐蚀(Filiform Corrosion)
2 金属氧化物的蒸气压
物质在一定温度下都具有一定的蒸气压。当固体氧化物 的蒸气压低于该温度下相平衡蒸气压时，则固体氧化物蒸发。 蒸气压与标准自由能的关系：
X (s) X ( g )
蒸发热愈大，蒸气压愈小，固态氧化物愈稳定
2.金属氧化物的熔点 一些金属氧化物的熔点低于该金属的熔点，因此，当 温度低于金属熔点以下，又高于氧化物熔点以上时，氧 化物处于液态，不但失去保护作用，而且还会加速金属 腐蚀。
五：研究材料腐蚀的重要性及控制
第一章 金属与合金的高温氧化
重点：
1. Ellingham平衡图 2. 金属高温氧化的历程，物质在氧化膜内的传输途径
3. 氧化膜的P-B比
4.氧化膜的晶体缺陷 哈菲原子价规则 5. Wagner理论 6.合金的氧化形式 7.提高金属抗氧化途径
引言 一：高温氧化定义
其中以在干燥气态介质中的腐蚀行为的研究历史最 久，认识全面而深入，本章重点介绍金属(合金)高温氧 化机理及抗氧化原理。

6.1.2石油加工过程的腐蚀
环烷酸腐蚀： ——环烷酸，又称石油酸，占原油中总酸95%。 ——环烷酸腐蚀与酸、温度、物流的流速有关。 ——腐蚀起始于220 ℃，随温度上升而逐渐严重 —— 270-280 ℃，腐蚀最严重 ——温度再提高，腐蚀速率下降； —— 350 ℃附近，腐蚀急剧增加 —— 400 ℃以上，无腐蚀。此时环烷酸基本气化完毕。
CO2分压超过0.2MPa，腐蚀；0.05-0.2MPa，可能腐蚀，小于 0.05MPa，无腐蚀
6.1.1石油开采过程的腐蚀
（3） 防护技术
1）控制钻井液的腐蚀性： 控制pH值，高于10，是抑制钻井液钻井液对钻具及井下设备腐蚀的
最简单、最有效、成本最低的方法 正确选择缓蚀剂：有机胺类、胺类的脂肪酸盐、季胺化合物、酰胺
化合物及咪唑啉盐类 添加除氧剂：亚硫酸盐,最小含量100mg/L, 水中钙盐高时，应大于
300mg/L 选择性添加除硫剂：通过化学反应将可溶性硫化物转化成稳定的不
与钢材反应的惰性物质。常用除硫剂——海绵铁和微孔碱式碳酸锌。
6.1.1石油开采过程的腐蚀
（3） 防护技术
2）使用内防腐层钻杆： 钻杆内涂层防腐，使金属与腐蚀介质隔绝，不使其直接接触。大大

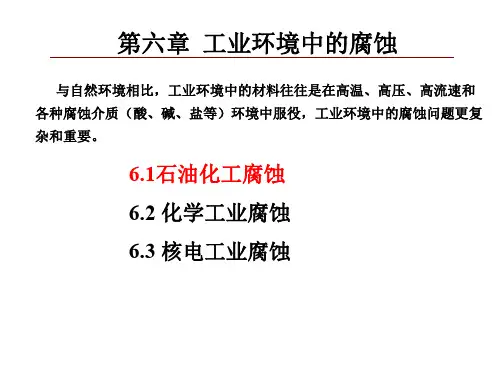

第六章 工业环境中的腐蚀
6.1石油化工腐蚀 6.2 化学工业腐蚀 6.3 核电工业腐蚀
6.2.1 无机酸腐蚀
（1）金属在无机酸中的腐蚀特征与概念 常见的无机酸： ——硫酸、硝酸、盐酸。 非氧化性酸腐蚀 ——特点：阴极过程纯粹为氢去极化过程 氧化性酸腐蚀 ——特点：阴极过程为氧化剂的还原，如硝酸根还原为亚硝酸根 酸的氧化性不是绝对的 ——高浓度硝酸是氧化性酸，低浓度硝酸对金属的腐蚀与非氧化性酸 相同 ——稀硫酸是非氧化性酸，浓硫酸则有氧化性酸的高温硫化物的腐蚀：240 ℃以上的重油部位硫、硫化物和硫化氢形 成的腐蚀环境。存在于常压塔减压塔下部及塔底管线、常压重油和减 压渣油的高温换热器，催化裂化装置分馏塔的下部、延迟焦化装置分 馏塔的下部等，腐蚀速率在1.1mm/a。 ——低温硫化物的应力开裂腐蚀： H2S+H2O腐蚀环境。湿硫化氢对碳 钢设备的均匀腐蚀，随温度提高而加剧，80 ℃下腐蚀速率最高，110120 ℃腐蚀速率最低。开工最初几天可达10mm/a，1500-2000h，腐蚀 速率趋于0.3mm/a ——中温硫化物的露点腐蚀:炼油厂常见的腐蚀系统。

一、名词解释：1. 腐蚀：腐蚀是材料由于环境的作用而引起的破坏和变质。

2. 高温腐蚀：在高温条件下，金属与环境介质中的气相或凝聚相物质发生反应而遭受破坏的过程称为高温氧化，亦称高温腐蚀。

3. 极化：由于电极上有净电流通过，电极电位（ΔEt）显著地偏离了未通净电流时的起始电位（ΔE0）的变化现象。

4. 去极化：能消除或抑制原电池阳极或阴极极化过程的叫作去极化。

5. 非理想配比：是指金属与非金属原子数之比不是准确的符合按化学分子式的比例，但仍保持电中性。

6. 全面腐蚀: 全面腐蚀：指暴露于腐蚀环境中，在整个金属表面上进行的腐蚀。

7. 点腐蚀：（孔蚀）是一种腐蚀集中在金属（合金）表面数十微米范围内且向纵深发展的腐蚀形式，简称点蚀。

8. 应力腐蚀（SCC）：是指金属材料在特定腐蚀介质和拉应力共同作用下发生的脆性断裂。

9. 腐蚀疲劳：是指材料或构件在交变应力与腐蚀环境的共同作用下产生的脆性断裂。

10. 干大气腐蚀：干大气腐蚀是在金属表面不存在液膜层时的腐蚀。

11. 潮大气腐蚀：指金属在相对湿度小于100%的大气中，表面存在看不见的薄的液膜层发生的腐蚀。

12. 湿大气腐蚀：是指金属在相对湿度大于100%的大气中，表面存在肉眼可见的水膜发生的腐蚀。

13. 缓蚀剂：是一种当它以适当的浓度和形式存在于环境（介质）地，可以防止或减缓腐蚀的化学物质或复合物质。

14. 钝化：电化学腐蚀的阳极过程在某些情况下会受到强烈的阻滞，使腐蚀速度急剧下降，这种现象叫金属的钝化。

15. 平衡电极电位（可逆电极电位）E：当金属电极上只有惟一的一种电极反应，并且该反应处于动态平衡时，金属的溶解速度等于金属离子的沉积速度时，电极所获得的不变电位值。

16. 非平衡电极电位（不可逆电极电位）：金属电极上可能同时存在两个或两个以上不同物质参与的电化学反应，当动态平衡时，电极上不可能出现物质交换与电荷交换均达到平衡的情况，这种情况下的电极电位称为非平衡电极电位。

腐蚀余量的大小，要根据具体情况而定。—般来说， 介质的腐蚀性越大，腐蚀余量也越大。对于管道和槽体， 由于所接触的往往是腐蚀性较强的介质，所以设计时壁 厚常为计算量的2倍。腐蚀余量一般局限于预计腐蚀率特 别高的结构部分，例如液-气交界区。
（2）局部腐蚀的强度设计
局部腐蚀类型较多．破坏形式相差较大。目前还很 难根据局部腐蚀的强度降低，采用强度公式对腐蚀余量 进行估算。
在选材的同时，应考虑行之有效的防护措施。适当的 防护如涂层保护、电化学保护及施加缓蚀剂等，不仅可以 降低选材标准．而且有利于延长材料的使用寿命。 （6）考虑材料的加工性能；
材料最后的选定还应考虑其加工焊接性能，加工后是 否可进行热处理，是否会降低耐蚀性。
12.2 防腐蚀结构设计
1） 合理的结构形式和表面状态
结构材料除具有一定的耐蚀性外一般还要具有必要的机械性能如强度硬度弹性塑性冲击韧性疲劳性能等物理性能如耐热导电导热光磁及密度比重等及工艺性能如机加工铸造焊接性能等
第十二章 防腐蚀设计
防腐蚀设计是材料腐蚀与防护研究中一个非常重要 的课题。通过正确运用已有的知识和经验，经过周密的 防腐蚀设计来减少和避免的损失。
·为避免高流速液体直接冲击容器壁，可在适当位置安装易 于拆卸的缓冲板或折流板．如图所示，还可以考虑采取加固 该处的容器壁的措施。
6） 防止环境诱发破裂
环境诱发破裂是由机械应力和腐蚀联合作用产生， 包括应力腐蚀破裂和腐蚀疲劳。防止这类破坏的措施旨在 消除奴应力〔或交变应力)或腐蚀环境，或者可能时使两 者一并消除。
• 对应力腐蚀断裂和腐蚀疲劳，在材料的数据齐全的情况下， 可能作出合适可靠的设计。 例如：在有应力腐蚀断裂危险的场合，设计时应保 证构件所受拉应力不超过该结构材料在实际应用环境中的 应力腐蚀临界应力。在可能出现腐蚀疲劳的场合，应保证 可变载荷不超过构件疲劳极限。
