监控夜视原理

仪器仪表与应用　石　油　化　工　自　动　化，２０１０，３：６８　ＡＵＴＯＭＡＴＩＯＮ　ＩＮ　ＰＥＴＲＯ－ＣＨＥＭＩＣＡＬ　ＩＮＤＵＳＴＲＹ　

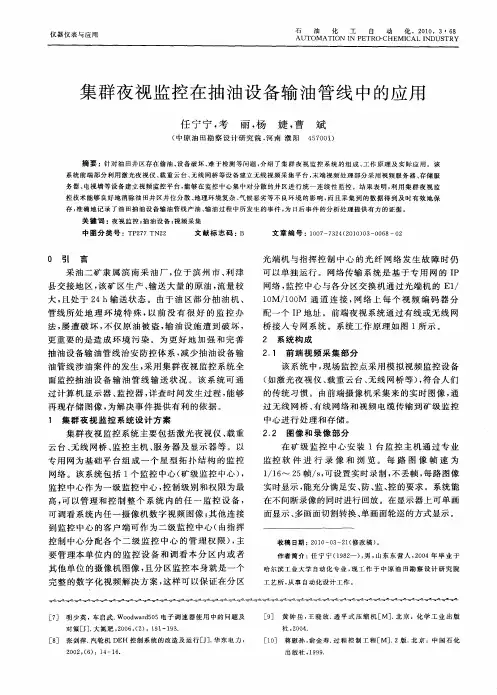

集群夜视监控在抽油设备输油管线中的应用　

任宁宁，考丽，杨婕，曹斌　

（中原油田勘察设计研究院，河南濮阳４５７００１）　

摘要：针对油田井区存在偷油、设备破坏、难于检测等问题，介绍了集群夜视监控系统的组成、工作原理及实际应用。该　

系统前端部分利用激光夜视仪、载重云台、无线网桥等设备建立无线视频采集平台，末端视频处理部分采用视频服务器、存储服　

务器、电视墙等设备建立视频监控平台，能够在监控中心集中对分散的井区进行统一连续性监控。结果表明，利用集群夜视监　

控技术能够良好地消除油田井区井位分散、地理环境复杂、气候恶劣等不良环境的影响，而且采集到的数据得到及时有效地保　

存，准确地记录了油田抽油设备输油管线产油、输油过程中所发生的事件，为日后事件的分析处理提供有力的证据。　

关键词：夜视监控；抽油设备；视频采集　

中图分类号：ＴＰ２７７　ＴＮ２２　文献标志码：Ｂ　文章编号：１００７—７３２４（２０１０）０３—００６８—０２　

０　引　言　

采油二矿隶属滨南采油厂，位于滨州市、利津　

县交接地区，该矿区生产、输送大量的原油，流量较　

大，且处于２４　ｈ输送状态。由于油区部分抽油机、　

管线所处地理环境特殊，以前没有很好的监控办　

法，屡遭破坏，不仅原油被盗，输油设施遭到破坏，　

更重要的是造成环境污染。为更好地加强和完善　

抽油设备输油管线治安防控体系，减少抽油设备输　

油管线涉油案件的发生，采用集群夜视监控系统全　

面监控抽油设备输油管线输送状况。该系统可通　

过计算机显示器、监控器，详查时问发生过程，能够　

再现存储图像，为解决事件提供有利的依据。　

１　集群夜视监控系统设计方案　

集群夜视监控系统主要包括激光夜视仪、载重　

云台、无线网桥、监控主机、服务器及显示器等。以　

专用网为基础平台组成一个星型拓扑结构的监控　

仪器仪表用户　

文章编号：１　６７１　１　６７１・１　０４１（２００７）０３・０００１・０２　红外线摄像监控技术　颜峰　（天津工业大学计算机与自动化控制学院，　天津３００１６０）　摘要：随着科技的发展．人民生活水平的提高．一个新兴的行业——安防行　业得到迅猛的发展．在安防行业中．尤为重要的关键是红外线摄像监控技　术。然而．我国在这一领域的核心产品研发工作与世界发达国家相比．还有　相当的差距．目前．尚停留在工程应用阶段．因此．撰写此文为安防领域的　研发工作者提供借鉴。　关键词：红外线摄像：热辐射：照度：辐射功率：监控　中图分类号：Ｕ４６３．５文献标识码：Ａ　Ｔｈｅ　ｔｅｃｈｎｏｌｏｇｙ　ｆｏｒ　ｗａｔｃｈｉｎｇ　ａｎｄ　ｃｏｎｔｒｏｌｌｉｎｇ　ｗｉｔｈ　ｔａｋｉｎｇ　ｔｈｅ　ｐｈｏｔｏｇｒａｐｈ　ｏｆ　ｉｎｆｒａｒｅｄ　ｒａｙ　Ｙ．４Ｊ￣Ｆｅｎｇ　（Ｃｏｌｌｅｇｅ　ｏｆ　Ｃｏｍｐｕｔｅｒ　ａｎｄ　Ａｕｔｏｍａｔｉｃ　Ｃｏｎｔｒｏｌｌｉｎｇ，　Ｔｉａｎｊｉｎ　Ｉｎｄｕｓｔｒｙ　Ｕｎｉｖｅｒｓｉｔｙ．Ｔｉａｎｊｉｎ　３ｏｏ１６０）　Ａｂｓｔｒａｔ：Ａｌｏｎｇ　ｗｉｔｈ　ｔｈｅ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｉｃａｌ　ｐｒｏｇｒｅｓｓ．ｔｈｅ　ｌｅｖｅｌ　ｏｆ　ｐｅｏｐｌｅ’ｓ　ｌｉｆｅ　ｄｅｖｅｌｏｐｍｅｎｔ．ａ　ｎｅｗ　ｔｒａｄｅ　ｉｓ　ｑｕｉｃｋｌｙ　ｉｎｃｒｅａｓｅｄ．Ｉｔ　Ｉｓ　ｔｈｅ　ｓａｆｅｔｙ　ａｎｄ　ｄｅｆｅｎｃｅ　ｖｏｃａｔｉｏｎ．Ｅｓｐｅｃｉａｌｌｙ．ｔａｋｉｎｇ　ｔｈｅ　ｐｈｏｔｏｇｒａｐｈ　ｏｆ　ｉｎｆｒａｒｅｄ　ｒａｙ．ｉｓ　ａｌｒｅａｄｙ　ｇｏｎｇ　ｄｅｅｐ　ｉｎｔｏ　ｏｕｒ　ｌｉｆｅ．Ｂｕｔ　ｗｅ　ｈａｖｅ　ｍｕｃｈ　ｄｉｆｅｒｅｎｔ　ｔｈａｎ　ｏｔｈｅｒ　ｄｅｖｅｌｏｐｅｄ　ｃｏｕｎｔｒｉｅｓ　ｉｎ　ｔｈｅ　ｎｕｃｌｅｕｓ　ｐｒｏｄｕｃｔｓ　ｉｎ　ｔｈｅ　ｔｅｃｈｎｏｌｏｇｙ．Ｎｏｗ．ｗｅ　ｏｎｌｙ　ｒｅｓｔ　ｏｎ　ａｐｐｌｉａｎｃｅ．　Ｓｏ．１　ｗｒｉｔｅ　ｔｈｅ　ａｒｔｉｃｌｅ　ｉｎ　ｏｒｄｅｒ　ｔｏ　ｏｆｆｅｒ　ｔｈｅ　ｕｓｅ　ｆｏｒ　ｒｅｆｅｒｅｎｃｅ　ｆｏｒ　ｔｈｅ　ｐｅｏｐｌｅｓ　ｉｎ　ｓｔｕｄｉｎｇ　ｓａｆｅｔｙ　ａｎｄ　ｄｅｆｅｎｃｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｔａｋｉｎｇ　ｔｈｅ　ｐｈｏｔｏｇｒａｐｈ　ｏｆ　ｉｎｆｒａｒｅｄ　ｒａｙ；ｈｅａｔ　ｒａｄｉａｔｉｏｎ；ｓｈｉｎｅ　ｄｅｇｒｅｅ：ｒａｄＩａｌＩＯｎ　ｐＯｗｅｒ：ｗａｌｃｈＩｎｇ　ａｎｄ　ｃｏｎｔｒｏｌｌｉｎｇ　目前，国内红外线摄像监控系统的安防技术和国际水平的比　较，从产品应用的角度，我们和国外是处于同样的水平。但是，在　这个行业的发展、涉及到核心技术方面，我们国家有很多是处于一　种无源的状态，停留在一个产业链的末端，面临着技术上的提升，　因此，红外线摄像监控技术的研发工作对于我们极为重要。　１　红外线的工作原理　红外摄像技术可以实现全天候和夜视，进行隐蔽的夜视监控。　红外摄像技术分为被动红外摄像技术和主动红外摄像技术。被动红　外摄像技术是利用任何物质在绝对零度以上都有红外光发射，人体　和热机发出的红外光较强，其它物体发出的红外光很微弱，利用特　殊的红外摄像机可以实现夜间监控。在常见的夜视系统中，经常采　用主动红外摄像技术．即采用红外辐射“照明”，产生人眼看不见　而普通摄像机能捕捉到的红外光，辐射“照明”景物和环境，应用　普通低照度黑白摄像机、白天彩色夜间自动交黑白摄像机或红外低　照度彩色摄像机，感受周围环境反射回来的红外光实现夜视。　光是一种电磁波，具有与无线电波一样的本质。它的波长区间　从几个纳米（１ｎｍ＝１０　ｍ）到ｌ毫米（ｍｍ）左右。人眼可见的只　是其中－・部分，我们称其为可见光。可见光的波长范围为３８Ｏｈｍ　－７８０ｎｍ．可见光波长由长到短可分为：红、橙、黄、绿、青、兰、　紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外　光。红外光线的波长在７８０ｎｍ－１０００ｔＬ　ｍ之间，位于无线电波与可　见光之间（图１）。　普通ＣＣＤ黑白摄像机可以感受光的光谱特性，它不仅能感受　可见光，而且可以感受红外光。这就是利用普通ＣＣＤ黑白摄像　收稿日期：２００６・１１－１２　欢迎订阅欢迎撰稿欢迎发布产品广告信息　综述　

视频监控系统介绍

视频监控系统介绍

一、引言

视频监控系统是一种用于对特定区域进行实时监控和录像的系统。随着科技的发展和社会的进步，视频监控系统在安全领域和其他领域被广泛应用。本文档将详细介绍视频监控系统的组成、工作原理、应用领域和优势等信息。

二、组成部分

⒈ 摄像头：视频监控系统的核心组件之一，用于捕捉监控区域的图像和视频。

●类型：模拟摄像头、数字摄像头、网络摄像头等。

●分辨率：高清摄像头、超高清摄像头等。

●其他特性：夜视功能、运动侦测功能等。

⒉ 视频录像设备：用于保存和管理摄像头捕捉到的视频。

●类型：数字录像机（DVR）、网络录像机（NVR）、硬盘录像机（HVR）等。

●存储容量：硬盘大小、云存储等。 ●录像管理：录像回放、时间调整、远程访问等。

⒊ 显示设备：用于显示监控区域的图像和视频。

●类型：监视器、电视等。

●分辨率：高清显示设备、超高清显示设备等。

⒋ 网络设备：用于实现视频监控系统的网络传输功能。

●网络摄像头：通过网络传输视频信号。

●网络交换机：用于连接不同的网络设备。

●路由器：实现视频监控系统的远程访问功能。

三、工作原理

⒈ 摄像头采集：摄像头捕捉监控区域的图像和视频。

⒉ 视频传输：传输摄像头捕捉到的视频信号至录像设备。

⒊ 视频录像：录像设备保存并管理接收到的视频信号。

⒋ 视频显示：将视频信号传输至显示设备进行实时监控。

四、应用领域

⒈ 家庭安防：用于家庭的安全监控和保护。 ⒉ 商业安防：用于商业建筑、购物中心、银行等场所的安全监控。

未知驱动探索，专注成就专业

1

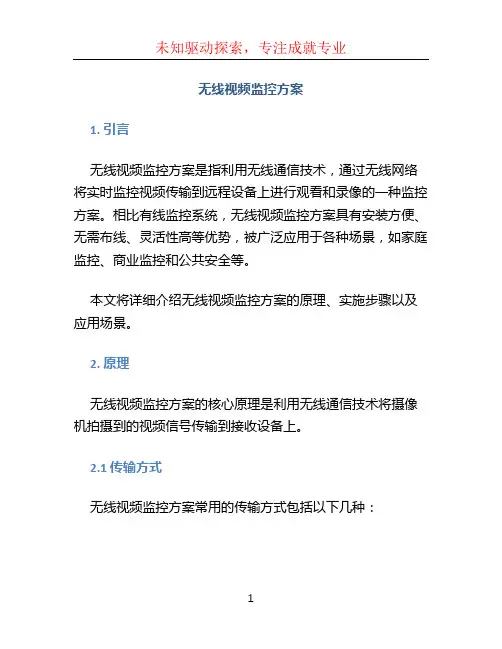

无线视频监控方案
