接近开关的接线方法

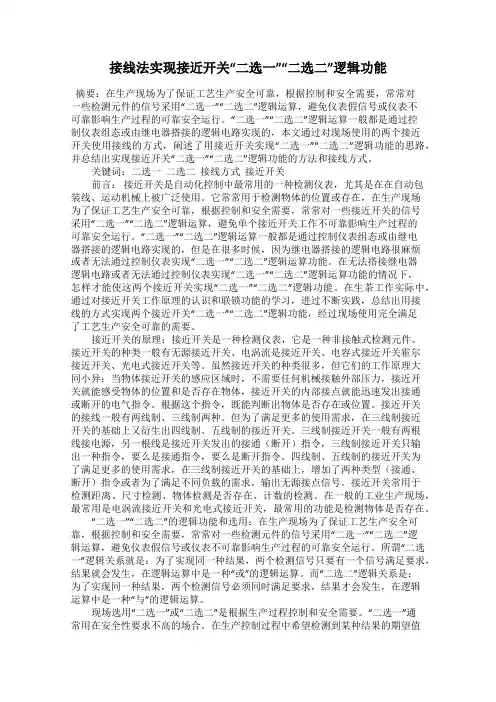

接线法实现接近开关“二选一”“二选二”逻辑功能

摘要：在生产现场为了保证工艺生产安全可靠，根据控制和安全需要，常常对一些检测元件的信号采用“二选一”“二选二”逻辑运算，避免仪表假信号或仪表不可靠影响生产过程的可靠安全运行。“二选一”“二选二”逻辑运算一般都是通过控制仪表组态或由继电器搭接的逻辑电路实现的，本文通过对现场使用的两个接近开关使用接线的方式，阐述了用接近开关实现“二选一”“二选二”逻辑功能的思路，并总结出实现接近开关“二选一”“二选二”逻辑功能的方法和接线方式。

关键词：二选一 二选二 接线方式 接近开关

前言： 接近开关是自动化控制中最常用的一种检测仪表，尤其是在在自动包装线、运动机械上被广泛使用。它常常用于检测物体的位置或存在，在生产现场为了保证工艺生产安全可靠，根据控制和安全需要，常常对一些接近开关的信号采用“二选一”“二选二”逻辑运算，避免单个接近开关工作不可靠影响生产过程的可靠安全运行。“二选一”“二选二”逻辑运算一般都是通过控制仪表组态或由继电器搭接的逻辑电路实现的，但是在很多时候，因为继电器搭接的逻辑电路很麻烦或者无法通过控制仪表实现“二选一”“二选二”逻辑运算功能。在无法搭接继电器逻辑电路或者无法通过控制仪表实现“二选一”“二选二”逻辑运算功能的情况下，怎样才能使这两个接近开关实现“二选一”“二选二”逻辑功能。在生茶工作实际中，通过对接近开关工作原理的认识和联锁功能的学习，进过不断实践，总结出用接线的方式实现两个接近开关“二选一”“二选二”逻辑功能，经过现场使用完全满足了工艺生产安全可靠的需要。

接近开关的原理：接近开关是一种检测仪表，它是一种非接触式检测元件。接近开关的种类一般有无源接近开关、电涡流是接近开关、电容式接近开关霍尔接近开关、光电式接近开关等。虽然接近开关的种类很多，但它们的工作原理大同小异：当物体接近开关的感应区域时，不需要任何机械接触外部压力，接近开关就能感受物体的位置和是否存在物体，接近开关的内部接点就能迅速发出接通或断开的电气指令。根据这个指令，既能判断出物体是否存在或位置。接近开关的接线一般有两线制、三线制两种。但为了满足更多的使用需求，在三线制接近开关的基础上又衍生出四线制、五线制的接近开关。三线制接近开关一般有两根线接电源，另一根线是接近开关发出的接通（断开）指令，三线制接近开关只输出一种指令，要么是接通指令，要么是断开指令。四线制、五线制的接近开关为了满足更多的使用需求，在三线制接近开关的基础上，增加了两种类型（接通、断开）指令或者为了满足不同负载的需求，输出无源接点信号。接近开关常用于检测距离、尺寸检测、物体检测是否存在、计数的检测。在一般的工业生产现场，最常用是电涡流接近开关和光电式接近开关，最常用的功能是检测物体是否存在。

谢谢观赏

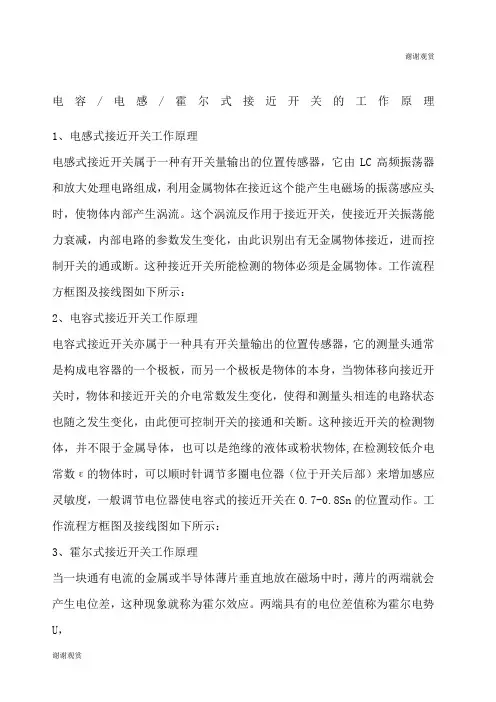

谢谢观赏 电容/电感/霍尔式接近开关的工作原理

1、电感式接近开关工作原理

电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。工作流程方框图及接线图如下所示：

2、电容式接近开关工作原理

电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。工作流程方框图及接线图如下所示：

3、霍尔式接近开关工作原理

当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U， 谢谢观赏

谢谢观赏 其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

欧姆龙接近开关的正确安装方法

欧姆龙接近开关作为一种高精度的传感器，广泛应用于自动化设备中，以确保设备的准确控制与高效运行。正确安装接近开关对于保障设备性能至关重要。以下将详细介绍欧姆龙接近开关的正确安装方法。

### 安装前的准备工作

1.**了解产品规格**：在安装前，首先应详细阅读欧姆龙接近开关的产品说明书，了解其技术参数、安装尺寸及适用环境等。

2.**准备工具**：准备所需的安装工具，如螺丝刀、扳手、剥线钳等。

3.**检查开关**：在安装前检查接近开关的外观是否完好，功能是否正常。

### 正确安装步骤

1.**定位安装位置**：根据控制对象的实际位置，确定接近开关的安装位置，确保开关的感应面与控制对象保持适当的距离。

2.**固定开关**：使用螺丝将接近开关固定在设备上，注意要垂直或平行于控制对象，避免倾斜安装。

3.**接线操作**：

- 使用剥线钳剥去电缆的绝缘层。

- 将电缆的裸露部分插入开关的接线端子中，注意按照产品说明书中的接线图进行正确接线。

- 确保接线牢固，避免虚接或短路现象。

4.**检查与测试**： - 完成接线后，再次检查开关的安装是否牢固，接线是否正确。

- 使用测试仪器或简单电路测试接近开关的功能是否正常。

### 注意事项

- **防尘防水**：根据接近开关的防护等级，确保安装环境符合要求，必要时采取防尘、防水措施。

- **避免剧烈振动**：安装时应避免将接近开关安装在剧烈振动的位置，以免影响其正常工作。

- **防止电磁干扰**：安装接近开关时应远离强电磁场，以防电磁干扰影响其检测精度。

- **安全距离**：确保安装时人体与带电部分保持安全距离，注意安装过程中的安全。

- **维护与检查**：安装后应定期检查接近开关的工作状态，及时进行清洁和维护。

通过以上步骤，可以确保欧姆龙接近开关的正确安装，从而保障自动化设备的稳定运行。

光电开关接线图

光电开关接线图

光电开关接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
