怎样在word中画线呢

Microsoft Office Visio作图方法简介

Microsoft Office Visio是Microsoft Office 2003（企业版）套件之一。安装Visio之后，可以类比Word的操作方法一样来使用，不过，就是比在Word里画图、修改更方便，功能更强大。特别是备有机械、电子、电气、建筑、计算机、管理图表等丰富的绘图模板，使用起来更方便、更理想。还可以用“绘图工具”直接画弧线、曲线。

在Visio中画好的图，可以复制→粘贴到Word中，并在Word中加以编辑和补画。

Visio作图方法步骤：

①打开Visio窗口界面，选好需要的绘图模板，在绘图模板中选取需要的部件，可以直接将其拖到新建的作图板页面上。

②可以用【连接线工具】画线将各个部件加以连接，用【绘图工具】直接画弧线、曲线等（在作图板上有定位网格显示）。

③将画好的图加以组合、存档。

④对画好的图全选→复制。

⑤将图粘贴到需要的Word文档中。

⑥可以在Word文档中双击该图，就可以在显示的画面中编辑该图，进行取消组合、移动、微调、用“绘图工具”画弧线、曲线、最后组合等操作。

⑦编辑修改好图片以后，点击页面空白处，恢复到正常文档页面。

⑧在正常文档页面中，将图片转换为某种文字环绕格式。然后，用文本框方法对图中需要标注的地方用小五号字加以批注（建议在这一步才标注文字）。

由上可见，为什么在我们的写作中要用Visio画图的理由：

①在Visio中画图，可以借助各种现成的绘图模板部件，这样全书各章节的图形部件都能加以统一和规范； ②由于都是Microsoft Office 2003（企业版）套件，故Visio和Word在使用方法上都能举一反三，在操作上都能互动。熟悉Word的Visio新手可以很快熟练，编辑也可以很方便地修改图片。

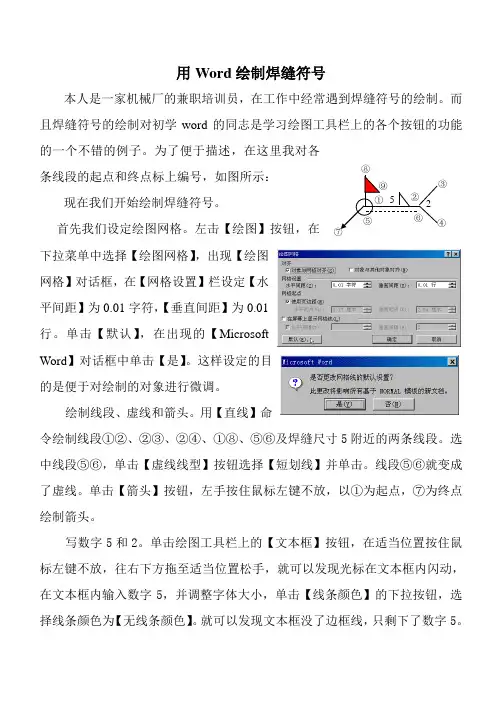

用Word绘制焊缝符号

本人是一家机械厂的兼职培训员，在工作中经常遇到焊缝符号的绘制。而且焊缝符号的绘制对初学word的同志是学习绘图工具栏上的各个按钮的功能的一个不错的例子。为了便于描述，在这里我对各条线段的起点和终点标上编号，如图所示：

现在我们开始绘制焊缝符号。

首先我们设定绘图网格。左击【绘图】按钮，在下拉菜单中选择【绘图网格】，出现【绘图网格】对话框，在【网格设置】栏设定【水平间距】为0.01字符，【垂直间距】为0.01行。单击【默认】，在出现的【Microsoft

Word】对话框中单击【是】。这样设定的目的是便于对绘制的对象进行微调。

绘制线段、虚线和箭头。用【直线】命令绘制线段①②、②③、②④、①⑧、⑤⑥及焊缝尺寸5附近的两条线段。选中线段⑤⑥，单击【虚线线型】按钮选择【短划线】并单击。线段⑤⑥就变成了虚线。单击【箭头】按钮，左手按住鼠标左键不放，以①为起点，⑦为终点绘制箭头。

写数字5和2。单击绘图工具栏上的【文本框】按钮，在适当位置按住鼠标左键不放，往右下方拖至适当位置松手，就可以发现光标在文本框内闪动，在文本框内输入数字5，并调整字体大小，单击【线条颜色】的下拉按钮，选择线条颜色为【无线条颜色】。就可以发现文本框没了边框线，只剩下了数字5。⑧

⑨

⑤ ① ② ③

④ ⑥

⑦ 5 2 移动数字5到正确的位置。这时会发现有一部分线段看不见了。这是由于被文本框挡住了，怎样解决这个问题呢？单击绘图工具栏上的【绘图】下拉按钮，选择【叠放层次】，在出现的下拉菜单中选择【置于底层】，挡住的线段又显现出来了。【叠放层次】是控制各个对象显示的，把文本框放在底层，被挡住的线段就可以显现出来。用同样的方法写数字2。

画圆。左手按住键盘上的shift键，右手单击绘图工具栏上的【椭圆】按钮，在适当位置按住鼠标左键不放，往右下方拖至适当位置松手。圆就绘制出来了。移动圆至适当位置。会发现线段有一部分被圆挡住了，单击绘图工具栏上的【绘图】下拉按钮，选择【叠放层次】，在出现的下拉菜单中选择【置于底层】，挡住的线段显现了出来。

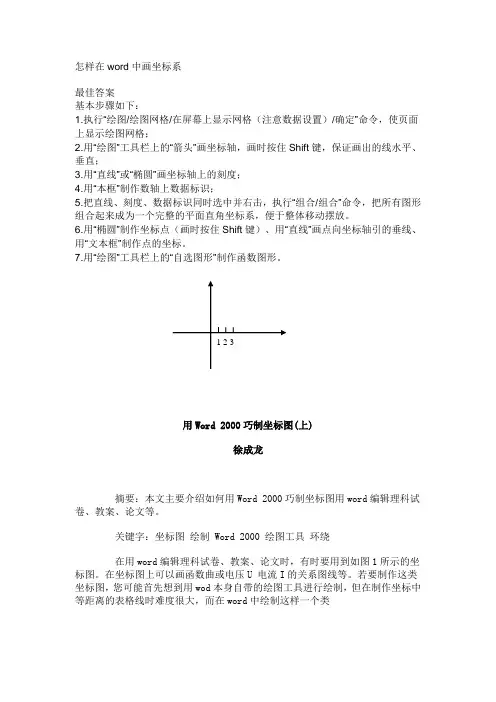

怎样在word中画坐标系

最佳答案

基本步骤如下：

1.执行“绘图/绘图网格/在屏幕上显示网格（注意数据设置）/确定”命令，使页面上显示绘图网格；

2.用“绘图”工具栏上的“箭头”画坐标轴，画时按住Shift键，保证画出的线水平、垂直；

3.用“直线”或“椭圆”画坐标轴上的刻度；

4.用“本框”制作数轴上数据标识；

5.把直线、刻度、数据标识同时选中并右击，执行“组合/组合”命令，把所有图形组合起来成为一个完整的平面直角坐标系，便于整体移动摆放。

6.用“椭圆”制作坐标点（画时按住Shift键）、用“直线”画点向坐标轴引的垂线、用“文本框”制作点的坐标。

7.用“绘图”工具栏上的“自选图形”制作函数图形。

用Word 2000巧制坐标图(上)

徐成龙

摘要：本文主要介绍如何用Word 2000巧制坐标图用word编辑理科试卷、教案、论文等。

关键字：坐标图 绘制 Word 2000 绘图工具 环绕

在用word编辑理科试卷、教案、论文时，有时要用到如图1所示的坐标图。在坐标图上可以画函数曲或电压U 电流I的关系图线等。若要制作这类坐标图，您可能首先想到用wod本身自带的绘图工具进行绘制，但在制作坐标中等距离的表格线时难度很大，而在word中绘制这样一个类 1 2 3

似大小的表格要容易的多，且各行各列之间严格等距。能不能把wod中的表格和其绘图工具综合利用起来，完成这一任务呢?回答是肯定的，而且我们希望最后制作好的坐标图是一个整体图象，具有环绕功能，这样在排版时就非常方便。考虑到表格的属性，它是一种特殊的对象，不能与直线等图形对象进行组合，在处理时要稍稍变通一下，利用文本框可与其他对象进行组合的特性，把表格画在文本框中，然后再与两条坐标轴线进行组合，从而达到我们的目的。制作思路是(以12)(12的坐标图为例)，先在文档中某一位置插入一个适当的文本框，用表格工具在该文本框内绘制一个12x12的表格3再用wod中的绘图工具画出两条坐

教你在WORD中如何制作三线表(总3页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 字号：大 中 小

教你在WORD中如何制作三线表

最近在写自己的论文，突然发现怎么也搞不定三线表，于是搜搜搜！终于找到一个，感觉非常的好，希望能对你有用！

（1）先制作一个普通表格。打开菜单“表格－插入表格”，选择列数“3”、行数“4”，文档中出现一个三列四行的带框线表格。输入内容，注意要选“左对齐”。

（2）鼠标移到在表格左上角，出现四向箭头时选中表格（点黑），打开菜单“格式－边框和底纹”，在设置中选择“无”，取消表格的所有框线。

（3）再选中表格，打开菜单“格式－边框和底纹”，在线型宽度下拉列表中选择一条粗一点的线，如1又1/2磅，在右边的各种实框线中，为表格添加“上”、“下”框线。确定。

（4）下面需要添加标题栏的横线。打开“视图－工具栏－绘图”，添加绘图工具栏。点击绘图中的直线工具，按住shift键，手画一条与表格线等长的细线。

（5）此时手绘线可能不在合适的位置，偏上或偏下，按住Alt键，用鼠标移动直线到合适的位置上。

点击工具栏上的“打印预览”，就可以看到一个简单的三线表已经画好了。还可以修饰一下内容文字，使其与标题文字的位置相配

如何在word中插入横线？

--- "Enter"=== "Enter"*** "Enter"### "Enter"四种不同风格的线。

在Word中，我们可以连续输入三个“-”，回车得到一条细横线，或者三个英文的“=”来得到双横线。那么，有没有办法得到更漂亮更美观的横线呢答案是肯定的。

一、改变横线的线型和颜色

按照上面的方法插入横线，将鼠标定位于横线上方的段落标记符并选中它，点击菜单命令“格式”－“边框和底纹”，打开“边框和底纹”对话框。

点击“边框”，首先确认选项卡右下方的“应用于”范围是“段落”（如图1）。然后在“线型”列表中选择合适的线型，再利用其下方的“颜色”和“宽度”下拉 按钮，设置符合需要的横线。别忘了点击右侧“预览”窗口中表示“底端”线的按钮或者直接在鼠标处点击。确定后就可以了。
