IEC61850规约整体介绍
1. 总体概念
1.1 IEC61850标准制定的背景
同传统的IEC60870-5-103标准相比，IEC61850不仅仅是一个单纯的通信规约，而且是数字化变电站自动化系统的标准，指导了变电站自动化的设计、开发、工程、维护等各个领域。该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接，从而大大提高变电站自动化技术水平和安全稳定运行水平，实现完全互操作。
IEC61850解决的主要问题
（1） 网络通信；
（2） 变电站内信息共享和互操作；
（3） 变电站的集成与工程实施。
1.2 IEC61850重要的基本名词
MMS：Manufacturing Message Specification制造报文规范
GOOSE：generic object oriented substation events面向通用对象的变电站事件
SV：sampled value 采样值
LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体
LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体
CDC：common DATA class (DL/T860.73) 公用数据类
Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。
DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA
FC：functional constraint功能约束
FCDA：Functionally constrained DataAttribute功能约束数据属性
互操作性：同一或不同制造商提供的两台或多台IED交换信息并用这些信息正确地配合工作的能力。
服务器：为客户提供服务或发出非请求报文的实体。

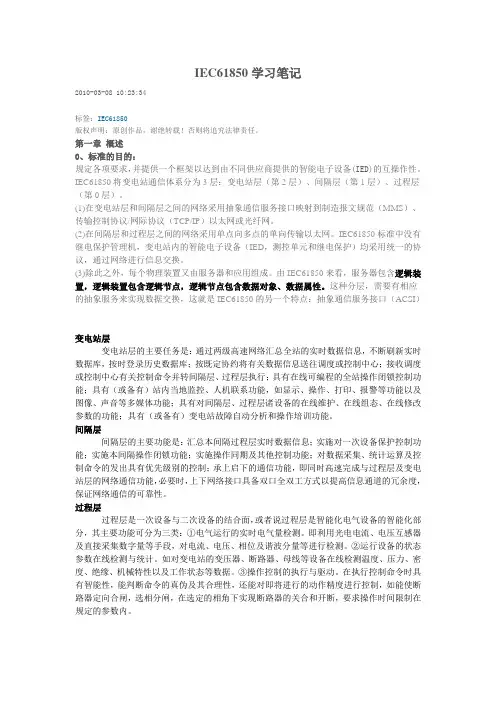

IEC61850学习笔记
2010-03-08 10:23:34
标签：IEC61850
版权声明：原创作品，谢绝转载！否则将追究法律责任。
第一章 概述
0、标准的目的：
规定各项要求，并提供一个框架以达到由不同供应商提供的智能电子设备(IED)的互操作性。

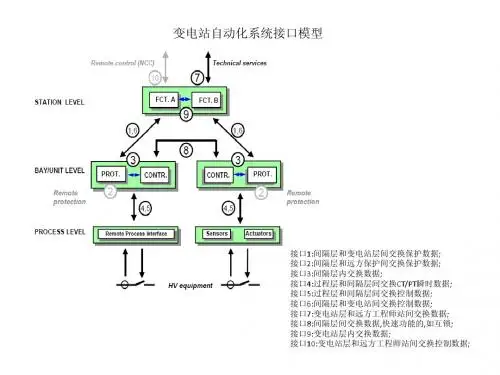

IEC61850将变电站通信体系分为3层：变电站层（第2层）、间隔层（第1层）、过程层（第0层）。
(1)在变电站层和间隔层之间的网络采用抽象通信服务接口映射到制造报文规范（MMS）、传输控制协议/网际协议（TCP/IP）以太网或光纤网。
(2)在间隔层和过程层之间的网络采用单点向多点的单向传输以太网。IEC61850标准中没有继电保护管理机，变电站内的智能电子设备（IED，测控单元和继电保护）均采用统一的协议，通过网络进行信息交换。
(3)除此之外，每个物理装置又由服务器和应用组成。由IEC61850来看，服务器包含逻辑装置，逻辑装置包含逻辑节点，逻辑节点包含数据对象、数据属性。这种分层，需要有相应的抽象服务来实现数据交换，这就是IEC61850的另一个特点：抽象通信服务接口（ACSI）
变电站层
变电站层的主要任务是：通过两级高速网络汇总全站的实时数据信息，不断刷新实时数据库，按时登录历史数据库；按既定协约将有关数据信息送往调度或控制中心；接收调度或控制中心有关控制命令并转间隔层、过程层执行；具有在线可编程的全站操作闭锁控制功能；具有（或备有）站内当地监控、人机联系功能，如显示、操作、打印、报警等功能以及图像、声音等多媒体功能；具有对间隔层、过程层诸设备的在线维护、在线组态、在线修改参数的功能；具有（或备有）变电站故障自动分析和操作培训功能。
间隔层
间隔层的主要功能是：汇总本间隔过程层实时数据信息；实施对一次设备保护控制功能；实施本间隔操作闭锁功能；实施操作同期及其他控制功能；对数据采集、统计运算及控制命令的发出具有优先级别的控制；承上启下的通信功能，即同时高速完成与过程层及变电站层的网络通信功能，必要时，上下网络接口具备双口全双工方式以提高信息通道的冗余度，保证网络通信的可靠性。

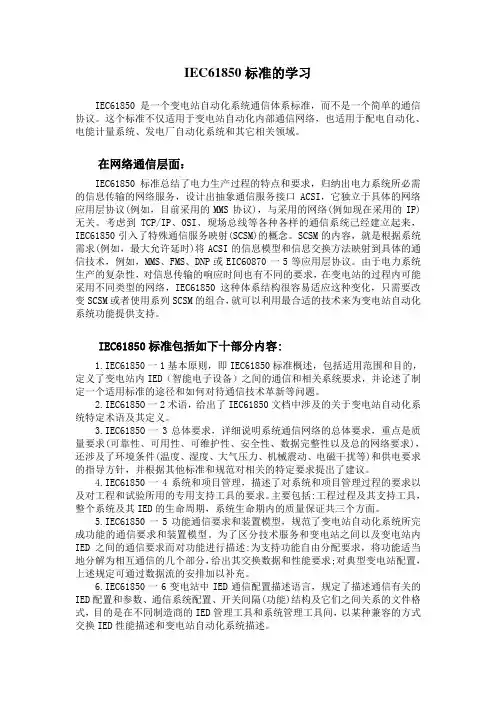

IEC61850标准的学习
IEC61850是一个变电站自动化系统通信体系标准，而不是一个简单的通信协议。这个标准不仅适用于变电站自动化内部通信网络，也适用于配电自动化、电能计量系统、发电厂自动化系统和其它相关领域。
在网络通信层面：
IEC61850标准总结了电力生产过程的特点和要求，归纳出电力系统所必需的信息传输的网络服务，设计出抽象通信服务接口ACSI，它独立于具体的网络应用层协议(例如，目前采用的MMS协议)，与采用的网络(例如现在采用的IP)无关。考虑到TCP/IP、OSI、现场总线等各种各样的通信系统己经建立起来，IEC61850引入了特殊通信服务映射(SCSM)的概念。SCSM的内容，就是根据系统需求(例如，最大允许延时)将ACSI的信息模型和信息交换方法映射到具体的通信技术，例如，MMS、FMS、DNP或EIC60870一5等应用层协议。由于电力系统生产的复杂性，对信息传输的响应时间也有不同的要求，在变电站的过程内可能采用不同类型的网络，IEC61850这种体系结构很容易适应这种变化，只需要改变SCSM或者使用系列SCSM的组合，就可以利用最合适的技术来为变电站自动化系统功能提供支持。
IEC61850标准包括如下十部分内容:
1.IEC61850一1基本原则，即IEC61850标准概述，包括适用范围和目的，定义了变电站内IED（智能电子设备）之间的通信和相关系统要求，并论述了制定一个适用标准的途径和如何对待通信技术革新等问题。
2.IEC6185O一2术语，给出了IEC61850文档中涉及的关于变电站自动化系统特定术语及其定义。
3.IEC6185O一3总体要求，详细说明系统通信网络的总体要求，重点是质量要求(可靠性、可用性、可维护性、安全性、数据完整性以及总的网络要求)，还涉及了环境条件(温度、湿度、大气压力、机械震动、电磁干扰等)和供电要求的指导方针，并根据其他标准和规范对相关的特定要求提出了建议。
常规IEC61850综自站调试说明
由于最近61850综自站越来越多，许多同事第一次调试，可能会遇到一些小问题，其实这些小问题很简单，可能就是一个参数设置，在这里我把自己对61850综自站的一点总结写出来，主要是工程应用上的，只能满足初学者需求。有问题的希望兄弟们指出来，一起学习。
基本概念：
MMS：Manufacturing Message Specification制造报文规范
GOOSE：generic object oriented substation events面向通用对象的变电站事件
SV：sampled value 采样值
LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体
LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体
CDC：common DATA class (DL/T860.73) 公用数据类
Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。
DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA
FC：functional constraint功能约束
FCDA：Functionally constrained DataAttribute功能约束数据属性
IEC61850模型常用功能约束
功能名（FC） 定义
ST 状态信息
MX 测量值
CO 控制
SP 参数
SV 替代
CF 配置
DC 描述
SG 定值组
SE 可编辑定值组
EX 扩展定义
BR 有缓冲报告控制块
RP 无缓冲报告控制块
LG 日志控制块
GO GOOSE控制块
GS GSSE控制块
MS 多播采样值控制块
US 单播采样值控制块
文本文件：
xxx.cid文件：保护、测控装置需要的文件，每台装置都要下装一个cid文本。
xxx.icd文件：后台数据库需要的文本文件，将cid文件的后缀名改为icd即可。
