地下室抗浮锚杆设计及
施工组织方案
. . . .
.. .. .. 目 录
第1章 工程概况..................................................... 1
第2章 场地工程地质及水文地质条件................................... 2
2.1 场地工程地质条件 ............................................ 2
2.1.1场地工程地质条件 ....................................... 2
2.2场地水文地质条件............................................. 3

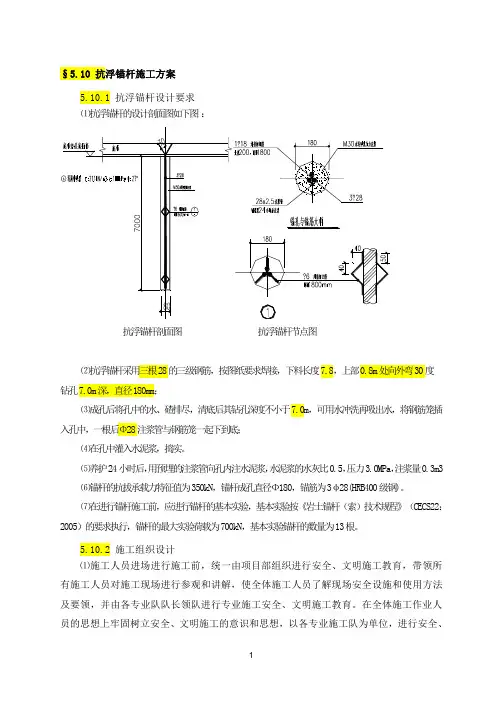

第3章 抗浮锚杆设计方案............................................. 4
3.1 抗浮锚杆设计方案 ............................................ 4
3.1.1锚杆设计计算 ........................................... 4
3.1.2锚杆布置 ............................................... 5
3.1.3地下室整体抗浮力验算 ................................... 5
3.1.4锚杆材料防腐及灌浆 ..................................... 5
3.1.5锚杆主筋在基础或筏板的锚固 ............................. 6
3.1.6其他注意事项 ........................................... 6
3.2 抗浮锚杆的检测 .............................................. 6
第4章 抗浮锚杆施工组织............................................. 7
4.1施工组织机构及人员配备....................................... 7
4.1.1施工组织机构 ................................................. 7
4.1.2施工人员配备 ................................................. 7
4.2施工准备..................................................... 8
4.2.1技术准备 .....................................................
8
4.2.2施工现场准备 .................................................
8
4.3 施工设备投入 ................................................ 8
4.4施工劳动力投入............................................... 9
4.5施工进度计划................................................. 9
4.6施工方法及工艺流程........................................... 9
4.6.1施工方法 ..................................................... 9
4.6.2施工工艺流程 ................................................ 10
4.6.3施工技术要求 ................................................
10
4.7质量保证措施................................................ 10
4.7.1质量控制网络图 .............................................
11
4.7.2加强技术交底工作 ........................................... 11
4.7.4材料检验 .................................................... 11
4.7.5工序检查 ....................................................
11
4.7.6特殊工序控制 ................................................
11
4.8安全文明施工措施............................................ 12
结 论.............................................................. 15
参考文献........................................................... 16
致 ............................................................... 17
. . . .
.. .. .. 第1章 工程概况
省某市某县人民政府东升街道办事处拟在省某市某县统建农民安置小区“双桂花园三期”该项目由两个相邻地块，共19栋高层住宅楼（15F），1栋社区用房（4F）及2个地下室（1F）组成，框架剪力墙结构，筏板基础。该项目的设计单位为省大卫建筑设计，勘察单位为中南勘察，设计单位要求对地下室非主体楼部分采取抗浮措施，设计提供的设计抗浮力标准值为14KN/m2。
. . . .
.. .. .. 第2章 场地工程地质及水文地质条件
2.1 场地工程地质条件
2.1.1场地工程地质条件
场地位于某县东升镇城藏μ路南二段，地貌单元属岷江左岸Ⅰ级阶地，根据《双桂花园三期岩土工程勘察报告》（中南勘察），地基土层主要如下：
1. 素填土：分布于场地大部分地段，褐色、灰褐色。厚0.5-2.1m，主要由粘性土构成，含卵石、砂及少量建筑垃圾，表层含植物根须。结构松散，力学性质差。
2. 粉质粘土：分布于场地大部分地段，呈条带状分布于素填土之下，灰褐色、褐色。厚0-3m，韧性中等，干强度较高，有光泽，无摇振反应，该层土可塑，但土质不均，局部可塑偏硬，局部可塑偏软。其标贯数位4.5-6.0击，平均5.2击。
3. 粉土：分布于场地部分地段（仅见于一组团地块），呈条带状分布于填土之下。黄褐色、灰褐色。厚0-2.7m，韧性低，干强度低，无光泽，摇振反应中等。该土层稍密，稍湿。
4. 粉砂：分布于场地部分地段，呈条带状分布于粉质粘土和粉土之下。黄褐色。厚0-1.3m，松散，稍湿。主要矿物成分有石英、云母等，粘粒含量小于5%。其标贯击数为3.9-5.0击，平均4.5击。
5. 卵石：分布于整个场地。灰色、灰褐色，钻孔揭露最大厚度20.4m（未见底）。卵石成分以花岗石。石英为主，次为变质岩；磨圆较好，多呈次圆状、扁平状。根据卵石的密实程度，该层可分为松散卵石、稍密卵石、中密卵石和密实卵石三个亚层。
a 松散卵石：卵石含量50%左右，其间充填45%左右的中、细砂。卵石粒径多为2-8cm，该卵石土以稍密为主。其超重型动力触探击数一般小于4击，平均3.2击。
b 稍密卵石：卵石含量60%左右，其间充填3.5%左右的中、细砂。卵石粒径多为2-8cm，该卵石土以稍密为主。其超重型动力触探击数一般为4-7击，平均5.9击。
. . . .
.. .. .. c 中密卵石：卵石含量70%左右，其间充填25%左右的中、细砂。卵石粒径多为3-10cm，少量15cm以上，该卵石土以中密为主，局部夹密实薄层，其超重型动力触探击数一般为7-11击，平均8.8击。
d 密实卵石：卵石含量80%左右，其间充填20%左右的砾、砂。卵石粒径多为5-15cm，少量为漂石，该卵石土以中密为主，局部夹很密薄层，其超重型动力触探击数一般为11-14击，少量为14击以上，平均13.4击。
6. 细砂：见于场地部分地段，呈条带状或透镜状分布于卵石土之间。褐色、灰褐色。后0-2.7m，稍密，饱和。砂中主要矿物成分有石英、云母、长石等。其超重型动力触探击数一般为2.6-6.3击，平均3.8击。场地各地基土层主要物理力学性质指标见于表1。
地基土物理力学性质指标建议值—览表 表1
地层 重度（KN/m3） 摩擦角（0） 聚力（kPa） 承载力特征值（kPa） 压缩模量（MPa） 变形模量（MPa） 基床系数（MN/ m3）
素填土 17.5 / / / / / /
可塑粉质粘土 19.0 13.0 30 140 5.5 / 15
稍密粉土 18.5 10.0 15 110 5.0 / 10
松散粉砂 19.0 20 / 100 6.0 5.0 10
松散卵石 20.5 32 / 220 17.0 15.0 24
稍密卵石 20.5 34 / 350 28.0 26.0 30
中密卵石 21.0 36 / 580 45.0 42.0 40
密实卵石 22.0 38 / 800 65.0 62.0 55
