微机原理复习课

1.有符号数，用0表示正号，用1表示负号。

2.数字0的ASC码为30H，数字9为39H，字母A是41H

存储器容量1KB＝210＝1024B 1MB＝220＝1024KB

1GB＝230＝1024MB 1TB＝240＝1024GB

1PB＝250＝1024TB

3.一台微型计算机主要由微处理器CPU，存储器，输入/输出接口电路及系统总线组成。

4.Intel8086CPU有16位数据总线和20位地址总线，直接寻址的存储空间为1MB，用其中16位地址总线，可以访问64KB的输入/输出端口。

5.8086CPU的内部结构由执行单元EU和总线接口部件BIU两部分组成。

6.BIU负责从内存的指定区域取出指令，送至指令队列排列。

7.代码段寄存器CS用来存放当前使用的代码段的段基址，用户编制的程序必须存放在代码段中,CPU将会以此从代码段取出指令代码并执行。数据寄存器DS用来存放当前使用的数据段的段基址地址，程序运行所需的原始数据以及运算的结果应存放在数据段中。附加段寄存器ES用来存放当前使用的附加段的段基址，它通常也用来存放数据，但在数据串操作时，用来存放目标数据串（此时DS用来存放源数据串）。堆栈段寄存器SS用来存放当前使用的堆栈段的段基址，所有堆栈操作的数据均保存在这个段中。

8.IP的内容总是指向BIU将要取的下一条指令代码的16位偏移地址。

9.8086CPU有20条地址线可直接寻址1MB的存储空间，其地址范围00000H~FFFFFH。

10.物理地址=段基址X16+偏移地址。

11.对于存储器的任意存储单元来说，物理地址是唯一的，逻辑地址却有无数组。

12.（问答）（1）时钟周期：微处理器执行指令的最小时间单位，又称T状态。他通常与微机的主频有关。

（2）.总线周期：CPU对存储器或I/O端口完成一次读/写操作所需的时间。

（3）指令周期：CPU执行一条指令所需要的时间。指令周期由若干个总线周期组成，不同13.指令执行的时间不同。同一功能的指令，在寻址方式不同时，所需的时间也不同。

复习知识点第1章1、8086是一种16位微处理器，80486是一种32位微处理器。2、CPU由运算器和控制器组成。运算器的主要功能是算术运算与逻辑运算。运算器的逻辑部件为算数逻辑单元。3、ASCII码表中数字和字母的值。’0’~’9’的ASCII码为30H~39H，’A’~’Z’的ASCII码为41H~5AH，’a’~’z’的ASCII码为61H~7AH。4、无符号数，有符号数，数的补码表示。①11000110为某数的二进制补码,该数的十进制原码为(-58)。②十进制数+15的二进制补码为00001111。③十进制数-15的二进制补码为11110001。④现有8位二进制内容：00111001B，如果把它看成一个无符号整数，则它表示十进制数57；如果把它看成一个有符号的数，则它表示+57，这时它的最高位表示数的正负，为0表示正数，为1表示负数，且这个数用补码表示；如果把它看成一个ASCII码表示的字符，则它表示字符'9'；如果把它看成一个组合的BCD码，则它表示十进制数39。5、微处理器通常包括运算器和控制器，一个微机系统应该由运算器、控制器、存储器和输入输出接口电路组成。第2章1、8086有14个寄存器，4个数据寄存器为AX,BX,CX,DX，这四个16位的寄存器，每一个又可以分为2个8位的寄存器，分别称为AH,AL;BH,BL;CH,CL;DH,DL。2、标志寄存器有9个标志位，其中状态标志有6个，控制标志有3个，各自的含义，哪些指令影响标志位，影响哪些标志位？，哪些指令不影响标志位？6个状态标志：AF：辅助进位标志CF：进位标志ZF：零标志SF：符号标志OF：溢出标志PF：奇偶标志3个控制标志：IF：中断允许标志DF：方向标志TF：单步执行标志一般算数逻辑指令会影响状态标志，但各个指令影响的标志位个数不同。①8086CPU中零标志ZF=0表示运算结果不为0。ZF=1表示运算结果为0。②JMP指令不影响标志位。一般仅有算术和逻辑运算指令影响状态标志位。③8086CPU执行两异号数相加运算溢出标志位OF一定为0，即不可能溢出。3、地址加法器①8086的地址加法器的作用是什么，8086如何得到20位地址？8086最多可寻址1M字节。②若SS=3240H，SP=2000H，栈顶的物理地址为（34400H）。③若某操作数的段地址为2000H，偏移地址为1300H，则其物理地址为。4、8086CPU运算器宽度（16）位，数据总线宽度（16）位。5、8086CPU按功能内部由BIU和EU组成。①8086CPU的ALU包含在内部总线接口部件(BIU)中。(×)②简述EU和BIU的主要功能?二者如何协同工作？答：EU是执行部件，主要的功能是执行指令。BIU是总线接口部件，与片外存储器及I/O接口电路传输数据。EU经过BIU进行片外操作数的访问，BIU为EU提供将要执行的指令。EU与BIU可分别独立工作，当EU不需BIU提供服务时，BIU可进行填充指令队列的操作。③8086CPU在内部结构上由哪几部分组成？CPU应具备哪些主要功能？答8086CPU在内部结构上由执行部件（EU)和总线接口部件(BIU)组成。执行部件（EU)负责指令的执行，总线接口部件(BIU)负责8086CPU与存储器之间的信息传输。④指令队列的作用是暂存预取指令。⑤8086/8088中，取指令和执行指令可以重叠操作。6、8086的指令地址由寄存器（）和（）决定。堆栈操作的地址由寄存器（）和（）决定。第3章1、算法与标志位①设AL=80H，AH=83H，AL和AH中的内容相加后，CF=（），AF=（），SF=（）。②若CH=07H，CL=08H，执行指令ADDCH,CL后，AF=（），CF=（），OF=（），PF=（）。③若BH=37H，BL=0A8H，执行指令ADDBH,BL后，AF=（），CF=（），OF=（），PF=（）。2、寻址方式：8086CPU有哪些寻址方式？能区分不同的寻址方式。①指令MOVBP,256中源操作数的寻址方式是（立即寻址），目的操作数的寻址方式是（寄存器寻址）。②指令MOVAX,[BP][DI]的源操作数的寻址方式是（基址加变址寻址），目的操作数的寻址方式是（寄存器寻址）。③寄存器寻址其运算速度很高。④指令MOVAX,[1000H]中源操作数和目的操作数的寻址方式分别是和。3、如果对堆栈进行操作，则段基址来源于（SS）寄存器，偏移地址来源于（SP）寄存器。4、常用指令运用①若要使寄存器AL中的高4位不变，低4位全为1，使用指令(ORAL,0FH)。②若要使寄存器AL中的高4位变为0,低4位不变,使用指令(ANDAL,0FH)。③若要使寄存器AL中的高4位不变,低4位取反,使用指令XORAL,0FH。④若DF=0,执行串操作指令MOVSW时,地址指针寄存器自动变化情况是SI=SI+2,DI=DI+2。⑤若DF=0,执行串操作指令MOVSB时,地址指针寄存器自动变化情况是SI=SI+1,DI=DI+1。⑥若DF=1,执行串操作指令MOVSW时,地址指针寄存器自动变化情况是SI=SI-2,DI=DI-2⑦使CF标志置1的指令是(STC)⑧下列能使DF标志置1的指令是(STD)。⑨下列能使IF标志置1的指令是(STI)。5、下列指令中,不正确的指令是().A、MOV[BX+SI],AXB、MOVAX,[BX+SI]C、MOVAX,SID、MOVAX,[BX+CX]6、移位指令①算术移位指令SAR用于(带符号数除2)。②和指令SHLAL,1功能相同的指令是（ADDAL,AL）。③算术移位指令SAL用于(带符号数乘2)。7、下列指令中，有语法错误的是()。A、MOV[SI],AXB、INAL,DXC、XORAX,1234HD、OUT210H,AL8、计算机的堆栈是一种特殊的数据存储区，数据存取采用后进先出的原则。9、TEST指令属于逻辑运算指令。10、下列指令中，没有语法错误的是()。A、MOVAL,BXB、MOVAL,CLC、MOV[BX],[SI]D、POPCS11、假设（DS）=2000H，（ES）=3000H，（SS）=4000H，（SP）=100H，（BX）=200H，（SI）=1，（DI）=2，（BP）=256，字变量ARRAY偏移地址为0050H，（20250H）=1234H，（40100H）=00A0H，（40102H）=2200H。填空回答下列问题。（1）MOVAX，[BP][DI];源操作数物理地址=H指令执行后（AX）=H（2）POPAX;指令执行后（AX）=H（3）PUSHES：[BX];源操作数有效地址=H（4）LEADI，ARRAY;指令执行后（DI）=H（5）JMPBX;指令执行后（IP）=H（6）ADDAL，BYTEPTRARRAY[BX];指令执行后（AL）=H12、执行下面程序段后，AL=()，BL=()。CLCMOVAL，6MOVBL，9ADDAL，BLMOVBL，ALDAA15、下面程序段执行后AL=()JMPABUFRDB3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FHA:MOVBX，OFFSETBUFRMOVAL，6XLAT14、下面程序段执行后BX=()MOVCL，3MOVBX，0B7HROLBX，1RORBX，CL第4章1、已知在BUF的起始处保存有100个字符的ASCII码，编写汇编语言程序实现，将这组字符串传送到缓冲区BUFR中，并且使字符串的顺序与原来字符串相反。答：MOVCX,100LEASI,BUFLEADI,BUFRADDDI,CXDECDIL1:MOVAL,[SI]MOV[DI],ALINCSIDECDILOOPL12、数组ARRAY中存放有一组WORD类型数据，前两个字节存放数据长度(5的倍数)。为给这个数组中的数据进行加密保护，每5个数据取出一个数据进行加密处理：奇数位进行取反，偶数位不变，例如，对数据0110110010110001B加密后变成1100011000011011B，试编写一加密子程序ENCRPYTION。答：ENCRPYTIONPROCNEARLEASI,ARRAYXORDX,DXMOVAX,[SI];取到数据个数MOVBX,5DIVBXMOVCX,AX;确定循环次数ADDSI,2;SI指向第一个数据L1:MOVAX,[SI]XORAX,0AAAAHMOV[SI],AXADDSI,10LOOPL1RETENCRPYTIONENDP第5章1、8086CPU的基本引脚。①8086CPU的引脚脚共有40个，其中20根地址线中有16根与数据线复用。②8086的Ready引脚是表明8086是否准备好的信号。（×）③8086CPU根据MXMIN/引脚接的电平不同，有些引脚表示的含义不同。2、8086的总线操作。①8086CPU读数据操作在总线周期的(T3,T4)时刻。②为了满足CPU与慢速存储器的速度匹配，在访存的总线周期中可以插入TW。③在8086中，指令周期是执行一条指令所需要的时间，总线周期是完成一次总线操作所需要的时间，T状态是时钟周期。④CPU对存储器或I/O端口完成一次读/写操作所需的时间称为一个总线周期。3、怎样确定8086的最大或最小工作模式？最大、最小模式产生控制信号的方法有何不同？答：引线MN/MX#的逻辑状态决定8086的工作模式，MN/MX#引线接高电平，8086被设定为最小模式，MN/MX#引线接低电平，8086被设定为最大模式。最小模式下的控制信号由相关引线直接提供；最大模式下控制信号由8288专用芯片译码后提供，8288的输入为8086的S2#~S0#三条状态信号引线提供。4、8086CPU复位时,寄存器CS值为（0FFFFH）,寄存器IP的值为（0000H）。8086/8088的复位信号(RESET)至少维持4个时钟周期的高电平才有效。5、①结合8086最小模式下存储器读周期总线操作时序图，说明ALE、IOM/、RDT/、RD、AD15~AD0信号的功能。答：ALE是地址锁存信号，IOM/为存储器和输入输出操作选择信号，RDT/为数据传送方向信号，RD为读控制信号，AD15~AD0为地址/数据复用信号。②简述T1~T4各状态完成什么基本操作？答：T1周期，CPU给出地址信号、ALE地址锁存信号IOM/和RDT/信号，T2周期，CPU给出DEN、RD信号，在T3周期完成数据读入，T4周期恢复相应控制信号，完成一次数据读操作。6、8086的时钟周期、总线周期、指令周期。8086CPU是在时钟周期的节拍控制下工作的，一般一个总线周期为4个时钟周期，而指令执行的时钟周期数与指令相关，不都相同。一个基本总线周期由4个时钟(CLK)周期组成，按时间顺序定义为T1、T2、T3、T4。在T1期间8086发出访问目的地的地址信号和地址锁存选通信号ALE；T2期间发出读写命令信号RD、WR及其它相关信号；T3期间完成数据的访问；T4结束该总线周期。7、8086CPU的读（RD）写（WR）控制信号的作用是决定数据总线上的数据流的方向。8、当IOM/=1,RD=1,WR=0时，8086CPU完成的操作是存储器写操作。9、8086要求复位脉冲的有效电平（高电平）必须至少持续4个时钟周期（若是闭合电源引起的复位，即必须大于50μs）。（P159

微机原理与接口技术

1. 在8086/8088CPU中，为了减少CPU等待取指所需的时间，设置了指令队列。

2.在存储体系中，辅存的作用是弥补主存容量不足的缺陷。

3. 十进制数30.375表示成十六进制数为1E.6 H。

4. 在8086/8088中，一个最基本的总线周期由4个时钟周期组成，假设8086的主频为10MHz，则一个时钟周期是100ns。

5. SBB在形式和功能上都和SUB指令类似, 只是SBB指令在执行减法运算时, 还要减去CF的值。

6.

采用十六进制书写二进制数，位数可以减少到原来的1/4。

7. 在微型计算机中使用I/O端口地址来区分不同的外设。

8. 采用寄存器寻址方式时,操作就在CPU内部进行,

不需要使用总线周期。 9. 中断触发的方式有电平触发和边沿触发 触发两种

10.正数的反码与原码相等

11. 已知物理地址为0FFFF0H，且段内偏移量为0B800H，若对应的段基地址放在DS中，则DS=0F47FH。

12. 8255芯片是一种并行接口芯片。

13. 在8086/8088微机系统中，将AL内容送到I/O接口中，使用的指令是OUT 端口地址, AL。

14. 8086CPU中负责与I/O端口交换数据的寄存器为AX/AL。

15.十进制小数转换成十六进制小数可采用乘16取整法 。

16.

如果指令中的地址码就是操作数的有效地址，那么这种寻址方式称为直接寻址。

17. 8086CPU内部按功能分为两部分，即总线接口部件和执行部件。 18. 如指令中的地址码就是操作数，那么这种寻址方式称为立即数寻址。

19. 堆栈是一种先进后出存储器。

20. CPU每次可以响应1个中断源的中断请求。

21. 在计算机系统的层次结构中，操作系统位于第2层，而机器语言位于第3层。

22. 在计算机系统的层次结构中，汇编语言位于第4层，而高级语言位于第5层。

23. 存储系统三个性能参数是容量、速度和价格/位。

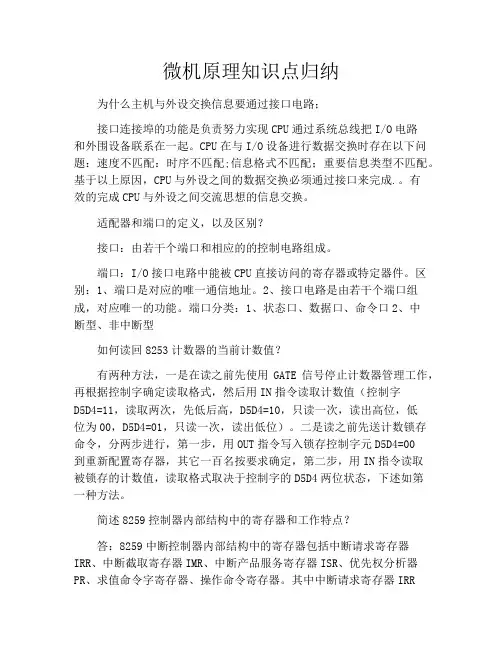

微机原理知识点归纳

为什么主机与外设交换信息要通过接口电路；

接口连接埠的功能是负责努力实现CPU通过系统总线把I/O电路和外围设备联系在一起。CPU在与I/O设备进行数据交换时存在以下问题：速度不匹配：时序不匹配;信息格式不匹配；重要信息类型不匹配。基于以上原因，CPU与外设之间的数据交换必须通过接口来完成.。有效的完成CPU与外设之间交流思想的信息交换。

适配器和端口的定义，以及区别？

接口：由若干个端口和相应的的控制电路组成。

端口：I/O接口电路中能被CPU直接访问的寄存器或特定器件。区别：1、端口是对应的唯一通信地址。2、接口电路是由若干个端口组成，对应唯一的功能。端口分类：1、状态口、数据口、命令口2、中断型、非中断型

如何读回8253计数器的当前计数值？

有两种方法，一是在读之前先使用GATE信号停止计数器管理工作，再根据控制字确定读取格式，然后用IN指令读取计数值（控制字D5D4=11，读取两次，先低后高，D5D4=10，只读一次，读出高位，低位为00，D5D4=01，只读一次，读出低位）。二是读之前先送计数锁存命令，分两步进行，第一步，用OUT指令写入锁存控制字元D5D4=00到重新配置寄存器，其它一百名按要求确定，第二步，用IN指令读取被锁存的计数值，读取格式取决于控制字的D5D4两位状态，下述如第一种方法。

简述8259控制器内部结构中的寄存器和工作特点？

答：8259中断控制器内部结构中的寄存器包括中断请求寄存器IRR、中断截取寄存器IMR、中断产品服务寄存器ISR、优先权分析器PR、求值命令字寄存器、操作命令寄存器。其中中断请求寄存器IRR接收和缓存外部中断元的中断请求信号；中断截取寄存器IMR储藏中断屏蔽信息；中断产品服务寄存器ISR用以保存正在被服务的中断请求情况；优先权分析器PR接收IRR的请求信息，与ISR的状态比较判断，如果是更高一级的中断请求则将IRR该中断请求送去ISR，向CPU发出中断申请接收端INT，并将ISR中相应位置“1”，低则不操作；求值命令字寄存器存放初始化命令、操作命令寄存器存放操作命令。I/O接口有哪些控制方式，以及他们的程序流程有哪些特征：
