电力系统的智能电能计量与控制

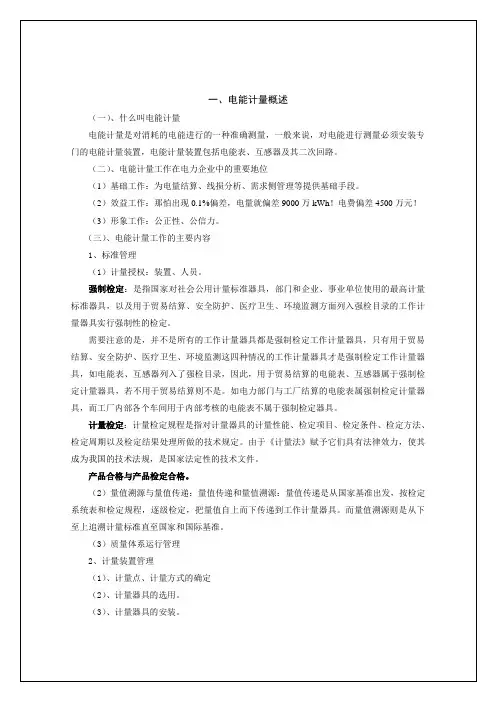

一、电能计量概述

（一）、什么叫电能计量

电能计量是对消耗的电能进行的一种准确测量，一般来说，对电能进行测量必须安装专门的电能计量装置，电能计量装置包括电能表、互感器及其二次回路。

（二）、电能计量工作在电力企业中的重要地位

（1）基础工作：为电量结算、线损分析、需求侧管理等提供基础手段。

（2）效益工作：那怕出现0.1%偏差，电量就偏差9000万kWh！电费偏差4500万元！

（3）形象工作：公正性、公信力。

（三）、电能计量工作的主要内容

1、标准管理

（1）计量授权：装置、人员。

强制检定：是指国家对社会公用计量标准器具，部门和企业、事业单位使用的最高计量标准器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面列入强检目录的工作计量器具实行强制性的检定。

需要注意的是，并不是所有的工作计量器具都是强制检定工作计量器具，只有用于贸易结算、安全防护、医疗卫生、环境监测这四种情况的工作计量器具才是强制检定工作计量器具，如电能表、互感器列入了强检目录，因此，用于贸易结算的电能表、互感器属于强制检定计量器具，若不用于贸易结算则不是。如电力部门与工厂结算的电能表属强制检定计量器具，而工厂内部各个车间用于内部考核的电能表不属于强制检定器具。

计量检定：计量检定规程是指对计量器具的计量性能、检定项目、检定条件、检定方法、检定周期以及检定结果处理所做的技术规定。由于《计量法》赋予它们具有法律效力，使其成为我国的技术法规，是国家法定性的技术文件。

产品合格与产品检定合格。

（2）量值溯源与量值传递：量值传递和量值溯源：量值传递是从国家基准出发，按检定系统表和检定规程，逐级检定，把量值自上而下传递到工作计量器具。而量值溯源则是从下至上追溯计量标准直至国家和国际基准。

（3）质量体系运行管理

2、计量装置管理

（1）、计量点、计量方式的确定

（2）、计量器具的选用。

（3）、计量器具的安装。 中心计算机

调制解调器

电力计量自动化建设探讨

随着社会经济的发展和科技的进步，电力行业也在不断地发展和完善。在电力行业中，电力计量是非常重要的一部分，它对于电力生产、输送和销售都有着非常重要的作用。而电力计量自动化则是电力计量领域中的一种新兴技术，它将电力计量技术和自动化控制技术相结合，可以提高电力计量的精度、可靠性和效率，具有非常广阔的应用前景。本文将从电力计量自动化的概念、现状和发展方向等方面进行探讨。

一、电力计量自动化的概念

电力计量自动化是指在电力计量过程中运用计算机、网络、自动化控制技术等现代信息技术手段，实现电能计量、负荷控制和电能管理的自动化。它可以实现对电能计量过程的自动化控制和数据传输，提高电能计量的精度、准确度和可靠性，同时也可以实现对电网的负荷控制和电能管理。电力计量自动化是电力计量技术和现代信息技术相结合的产物，是实现电力计量信息化、智能化和可持续发展的重要手段。

二、电力计量自动化的现状

目前，我国的电力计量自动化技术还处于起步阶段。虽然已经有一些电力企业对电力计量进行了自动化改造，但是在整个电力系统中，电力计量自动化的普及率还很低。主要表现在以下几个方面：

1. 技术水平相对落后：我国的电力计量自动化技术水平相对落后，主要原因是计量技术、自动化控制技术和信息技术的融合还不够紧密。

2. 设备更新换代滞后：一些电力企业由于经费和技术等方面的原因，设备更新换代比较滞后，导致电力计量设备落后、陈旧。

3. 管理水平相对低下：电力计量自动化需要统一规划、统一管理和定期维护，而我国的电力管理水平相对低下，缺乏全局的管理思路和体系。

4. 计量标准不统一：电力计量自动化需要遵循统一的计量标准，在我国当前的情况下，计量标准还不够统一，有时候会存在计量误差和管理不规范等问题。

其次，当前电力行业的发展趋势是增加清洁能源比例，提高能源利用效率和源头压减污染等，这些都是电力计量自动化技术的重要应用场景。同时，随着智能电网和分布式能源的普及，电力计量要求更高的灵活性和可拓展性。因此，电力计量自动化将成为未来电力行业发展的重要趋势。

中国科技信息２０１　４年第０３，０４期合刊‘ＣＨＩＮＡ　ＳＣＩＥＮＣＥ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　Ｆｅｂ．２０１４　

智能变电站的几种计量系统方案设计　

张宇辉　张字辉马薇马成刘岩　

国网辽阳供电公司，辽宁辽阳１】１　０００　推广技术　

摘要　分析了智能变电站对传统计量系统的影响，提出了智能变电站计量系统的几　种设计方案。通过对三种方案特点的分析对各方案的适用性给出建议。　

关键词　智能变电站；电子式互感器；电能量计量系统的方案设计；智能电表　

ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—８９７２．２０１４．ｈ３．０４９　

国家电网公司为了使能源安全有保障，对能源的结构　和节能减排进行优化，促进低碳经济的发展，将服务的水　平提高，确立的战略发展目标就是建立坚强统一的智能电　网。主要是对发电、输电、变电、配电、用户和调度进行　完善，使建立的智能电网更加的坚强、可靠、经济、高　效、清洁　环保、透明、友好。　

１智能变电站的概述　

智能电网建设的一个重点就是智能化变电站，主要是　为了提供标准、可靠的节点支撑给智能电网。统一采集全　国运行的数据、共享实时信息、实时控制和智能的调节电　网，对安全稳定运行和各种高级的应用各级电网提供了一　定的支撑，使设备信息和运行维护策略与电力调度共享和　互动更加的全面，综合优化管理其全寿命周期。　

２智能化对站内计量系统的影响　

２．１智能化的优势　智能变电站的电子式互感器会提供电压、电流、有　功、无功等测量的信息。电子式互感器传送的是不会受到　负载影响的数字信号，只要选择恰当的计算精度，纯计算　的数字值不会给计量表带来误差。智能变电站中智能电表　的借１：１字物理和链路上和电子互感器使用了高速光纤以太　网，使传统二次回路中的各种损耗降低了，进而只有电子　式互感器决定计量系统的误差，从很大程度上使系统的误　

差降低。　

２．２智能化的劣势　１）计量精度要求　由于罗氏线圈型电流互感器在小数值下转变的精度较　差，罗氏线圈型电流互感器不能满足电能量计量装置０．２ｓ　的精度。　２）要求较高的采样率　智能电表获是从合并单元得到采样数据的，而采样的　频率应该是１９２点／周波，可是保护和测控需要的采样频率　是４８点／周波。在智能变电站中，二次设备获得采样数据　都是来自干合并单元，可是相同的数据元需要的采样频率　是不同的。　３）检定计量装置　智能变电站的电子式互感器在二次回路中传输数字信　号，不是模拟信号，所以传统的仪器不能直接检测误差。　同时就不能合理和合法的对关ＩＺｌ计量点的电子式互感器进　行溯源检定。　

智能电能表计量准确性的影响因素及改进对策

摘要：随着计算机技术的广泛应用和各种新型技术的推广和发展，我国的电力行业也产生了相应的变革。如今各家各户都更换了智能电表。智能电表能够准确的记录家庭的用电情况，准确地收集相关的信息，并对用电数据进行合理有效的分析，形成一套自动化的流程，节约了很多的人工成本，智能电表高效率的工作帮助用户快速了解用电情况。但是，有时由于材料因素、烧表因素、环境因素以及电池因素等问题的影响，导致智能电能表的计量准确性出现误差，为了使智能电能表的应用更加高效、准确，需要及时解决影响智能电能表计量准确性的问题。

关键词：智能电能表；计量；准确性；

1影响智能电能表计量准确性的因素

1.1材料因素

智能电能表在运行时，务必要保证当电流经过时，各个部件能够正常且准确的工作。但是当材料的质量不符合使用标准时，将极易引起智能电能表计量的失效。这是由于智能电能表的内部芯片无法承受电流的缘故，由此发生一系列的故障，影响着智能电能表的正常运行，进而对智能电能表的计量准确性产生影响。

1.2烧表因素

发生频率最高的故障就是烧表故障，一旦这种状况发生的话，将会直接影响到电表的正常使用，计量不准确或无法计量。而导致这种故障出现的原因是多样的，接线端可能会接触不良，脉冲的输出端没有进行合理连接，超负荷的工作环境下继电器被烧坏等等，因此说必须要对这个故障加以重视，及时排查原因。

1.3电池因素 如果电池的各方面状态不符合相关要求，就可能会导致仪表输出电压的下降；如果电能表长期处于潮湿环境中，或者处于长时间不间断的运行状态，其中电池就可能会发生氧化现象，继而导致电池的正负两极的连接受阻，妨碍对组件的持续供电，并使得电能表主要功能丧失；如果配电系统中的电力传输低于相关标准，电池的输出电量就会提高，这样的状态也可能会导致电能表主要功能的丧失，使得电能计量数据的不精准。

1.4环境因素

智能电表是内置了许多功能模块的精密仪器，湿度，空气质量，磁场变化和环境网络的稳定性都会影响智能电表的正常运行和测量精度。与此同时，一些人为的因素也会直接影响计量的准确性，由于人为错误的接线或接线不完全，使用电表时电流过高或电路板短路，这会影响电表的测量精度。
