led液晶面板工作原理

*******************************************************************************

*******************************************************************************

LED工作原理

液晶是一种介乎于液体和晶体之间的物质，其显示的原理是通过给液晶施加不同的电压来改变其分子排列状态，从而控制光线的通过量，以便显示多种多样的图像。而液晶自身并不会发光，它只是控制光线的通过与否，因此所有的液晶面板都需要背光源来提供照明。

图1 液晶驱动原理

实际上，LED也就是我们通常所说的发光二极管，通俗些讲，它就是在PN结中注入载流子，少数载流子与多数载流子复合后，释放出能量，表现以光的形式，从而实现电致发光。它也并非什么新物件了，这些年已经被应用在户外广告、标牌、指示灯、汽车前大灯、电器按键背光源等多个方面。

发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。 电极

电极 液晶

Field OFF Field ON 0//*******************************************************************************

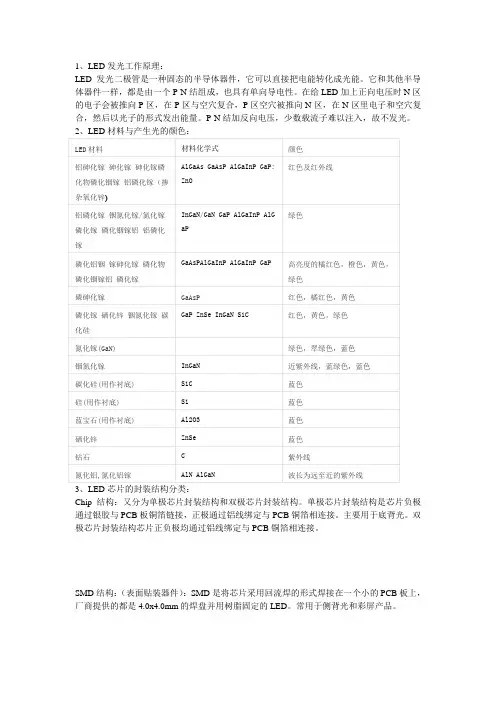

1、LED发光工作原理：

LED发光二极管是一种固态的半导体器件，它可以直接把电能转化成光能。它和其他半导体器件一样，都是由一个P-N结组成，也具有单向导电性。在给LED加上正向电压时N区的电子会被推向P区，在P区与空穴复合，P区空穴被推向N区，在N区里电子和空穴复合，然后以光子的形式发出能量。P-N结加反向电压，少数载流子难以注入，故不发光。

2、LED材料与产生光的颜色：

LED材料 材料化学式 颜色

铝砷化镓 砷化镓 砷化镓磷化物磷化铟镓 铝磷化镓（掺杂氧化锌) AlGaAs GaAsP AlGaInP GaP:ZnO 红色及红外线

铝磷化镓 铟氮化镓/氮化镓

磷化镓 磷化铟镓铝 铝磷化镓 InGaN/GaN GaP AlGaInP AlGaP 绿色

磷化铝铟 镓砷化镓 磷化物

磷化铟镓铝 磷化镓 GaAsPAlGaInP AlGaInP GaP 高亮度的橘红色，橙色，黄色，绿色

磷砷化镓 GaAsP 红色，橘红色，黄色

磷化镓 硒化锌 铟氮化镓 碳化硅 GaP ZnSe InGaN SiC 红色，黄色，绿色

氮化镓(GaN) 绿色，翠绿色，蓝色

铟氮化镓 InGaN 近紫外线，蓝绿色，蓝色

碳化硅(用作衬底) SiC 蓝色

硅(用作衬底) Si 蓝色

蓝宝石(用作衬底) Al2O3 蓝色

硒化锌 ZnSe 蓝色

钻石 C 紫外线

氮化铝,氮化铝镓 AlN AlGaN 波长为远至近的紫外线

3、LED芯片的封装结构分类：

Chip结构：又分为单极芯片封装结构和双极芯片封装结构。单极芯片封装结构是芯片负极通过银胶与PCB板铜箔链接，正极通过铝线绑定与PCB铜箔相连接。主要用于底背光。双极芯片封装结构芯片正负极均通过铝线绑定与PCB铜箔相连接。

SMD结构：（表面贴装器件）：SMD是将芯片采用回流焊的形式焊接在一个小的PCB板上，厂商提供的都是4.0x4.0mm的焊盘并用树脂固定的LED。常用于侧背光和彩屏产品。

Gate-line Source-line 十字线

理论依据：

Clc的两端是分别接到显示电极与Common，显示电极与TFT是在同一片玻璃上，那Common就在另一片玻璃上。

每一个TFT与Clc跟Cs所并连的电容代表一个显示的点。

如上图示，Gate输出的波形，依序将每一行的TFT打开，好让整排的Source driver同时将一整行的显示点充电到各自所需的电压，以显示不同的灰阶。

这一行充好电时, gate driver便将电压关闭, 然后下一行的gate driver便将电压打开, 再由相同的一排source driver对下一行的显示点进行充放电. 如此依序下去, 当充好了最后一行的显示点, 便又回过来再对第一行开始充电。 成因原理解析:

以上两图为Source Line现象图

出现Gate line,是因为某一行的TFT一直打开，或者说此行TFT充电后无法关闭；

出现Source line,是因为某一列的TFT一直打开，或者说此列TFT充电后无法关闭；

出现十字线，是因为Gate driver某一行的TFT一直打开，Source driver的某一列一直打开，或者说这些行/列的TFT充电后无法关闭.

白屏现象解析

理论依据一：

LC的一种特性，就是不能固定在一个电压不变。不然时间长了，即使电压被取消掉，LC会因为特性的破坏而无法因电场的变化而转动。

初步判断一：

LC分子被破坏。

理论依据二：

Source driver的功用是当Gate driver将LC Panel上一行行的TFT打开时，Source

driver会将相对应的显示资料转换成电压，把LC Panel上的Clc，Cs充电到欲显示的灰阶电压。

不管是单画素输入或是双画素输入的驱动晶片，都得将多颗晶片串接起来，以便同时将一行的TFT做充放电动作。

而这整个系统需要一个clock来作同步动作，好让LCD control 将欲显示的画面资料，依序送到这一串互相串接的Source driver（如图）。

液晶投影仪原理

液晶投影仪是一种使用液晶技术进行投影的设备，其工作原理基于液晶的光电效应和光阀效应。液晶是一种具有光电性的有机化合物，能够根据外界电场的作用改变其光学特性。

液晶投影仪由光源、液晶面板、透镜和投影屏等部件组成。光源是提供光线的装置，常用的光源有高亮度的白炽灯或LED。液晶面板是液晶投影仪的核心部件，其表面被分为小格子，并在每个小格子内填充了液晶材料。液晶面板的每个小格子都对应着图像的一个像素。

在液晶投影仪的工作过程中，光源发出的光线首先经过一个透镜汇聚成平行光线，然后通过液晶面板。液晶面板根据输入的电场信息来控制通过每个小格子的光线的偏振方向和亮度。具体来说，液晶在不同电场的作用下，可以选择性地改变光线的偏振方向，从而控制通过液晶面板的光线的振动方向。

接下来，通过液晶面板的光线进一步通过一个透镜系统，被集中到特定的投影屏上，形成图像。投影屏反射或透过进入的光线，使得投影区域上显示出清晰的图像。透镜系统的设计决定了图像的放大倍数和投影距离。

液晶投影仪通过不断控制液晶面板上的电场，可以实现对每个像素的光线控制，从而生成清晰、亮度高的图像。同时，液晶投影仪还具有色彩还原准确、长寿命等优点，被广泛应用于教育、商务和娱乐等领域。
