数字存储示波器 实验报告

示波器的原理与使用实验报告

示波器是一种常见的电子测量仪器，用于观察和分析电信号的波形。它在电子工程、通信工程、物理实验等领域有着广泛的应用。本文将介绍示波器的原理和使用方法，并结合实验报告，详细说明示波器的操作步骤和注意事项。

一、示波器的原理

示波器的原理基于电压-时间的图形显示原理，通过将电压信号转换为电流信号，再通过电流信号驱动示波器的竖直偏转系统，使得电压信号的波形能够在示波器屏幕上显示出来。同时，示波器的水平偏转系统可以控制波形的时间轴，从而实现对信号频率和时间关系的观测。

二、示波器的使用方法

1. 准备工作

在使用示波器之前，需要先将电压信号输入示波器。可以通过信号发生器、电源等设备提供电压信号，或者直接将待测电路的信号接入示波器的输入端口。

2. 示波器的调节

示波器的调节主要包括垂直和水平调节。垂直调节用于调整信号的幅度，通过调节示波器的增益和偏移量来使波形在屏幕上适当显示。水平调节用于调整信号的时间轴，通过调节示波器的时间基准和扫描速率来控制波形的水平位置和宽度。

3. 观察波形

调节好示波器后，可以开始观察波形。示波器屏幕上显示的波形可以是正弦波、方波、脉冲波等不同形式的信号。通过观察波形的峰值、周期、频率等参数，可以对电路或信号进行分析和判断。 4. 测量信号

示波器不仅可以观察波形，还可以进行一些基本的信号测量。例如，可以通过示波器的游标功能测量信号的幅度、频率、周期等参数。此外，示波器还可以进行波形的存储和回放，方便后续的数据分析和处理。

三、实验报告

为了更好地理解示波器的原理和使用方法，我们进行了一次实验。实验的目的是观察不同频率下的正弦波信号，并学习如何使用示波器进行测量和分析。

实验步骤：

1. 连接电路

首先，我们将信号发生器的输出端口与示波器的输入端口相连，确保信号能够正确地输入示波器。

2. 调节示波器

根据实验要求，我们调节示波器的增益和偏移量，使得波形在屏幕上适当显示。同时，调节示波器的时间基准和扫描速率，使得波形的时间轴能够清晰可见。

示波器的使用实验报告数据处理

示波器的使用实验报告数据处理

引言：

示波器是一种用于测量和显示电信号波形的仪器。在电子实验中，示波器是一种非常重要的工具，可以帮助我们观察和分析电路中的信号波形。本文将介绍示波器的使用实验报告数据处理过程，并探讨如何利用示波器数据进行信号分析。

一、实验目的

本实验的目的是通过使用示波器，观察和分析不同电路中的信号波形，并对实验数据进行处理和分析，以达到以下几个目标：

1. 理解示波器的基本原理和使用方法；

2. 掌握示波器的各项参数设置；

3. 学会对示波器数据进行处理和分析。

二、实验步骤

1. 连接电路并打开示波器：首先，根据实验要求连接电路，并将示波器与电路正确连接。然后，打开示波器，并调整示波器参数，以确保正确的信号显示。

2. 调整示波器参数：示波器的参数设置对于正确观察和分析信号波形至关重要。常见的示波器参数包括时间基准、触发电平、垂直灵敏度等。根据实验需要，逐步调整这些参数，以获得清晰、稳定的信号波形。

3. 观察信号波形：在示波器正确设置后，我们可以通过示波器屏幕观察到电路中的信号波形。通过调整示波器参数，我们可以观察到不同频率、幅度和相位的信号波形。 4. 记录示波器数据：在观察信号波形的同时，我们需要记录示波器的数据。示波器通常提供数据输出功能，可以将信号波形数据导出到计算机或其他设备。通过记录示波器数据，我们可以进行后续的数据处理和分析。

三、示波器数据处理

1. 数据导出：将示波器中的数据导出到计算机或其他设备。可以使用示波器自带的数据导出功能，或者通过示波器与计算机的连接进行数据传输。

2. 数据处理软件：使用适当的数据处理软件，如MATLAB、Python等，对示波器数据进行处理。根据实验需要，可以进行数据滤波、频谱分析、时域分析等操作。

3. 数据滤波：示波器采集到的数据可能包含噪声或其他干扰信号。通过应用数字滤波算法，可以去除这些噪声，得到干净的信号波形。

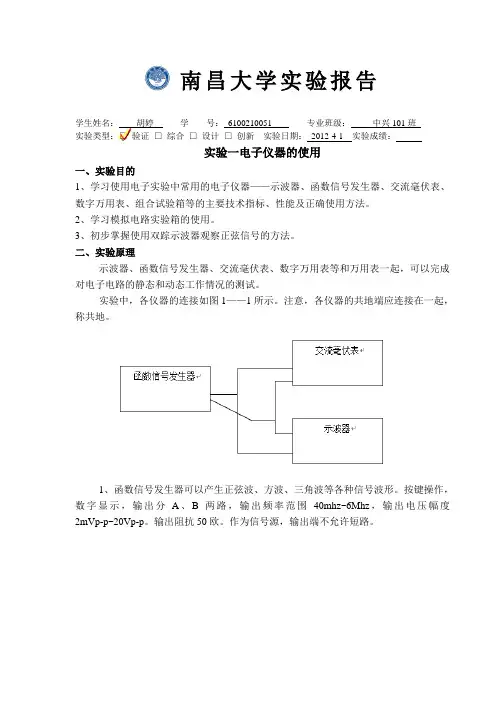

南昌大学实验报告

学生姓名： 胡婷 学 号： 6100210051 专业班级： 中兴101班

实验类型：□ 验证 □ 综合 □ 设计 □ 创新 实验日期： 2012-4-1 实验成绩：

实验一电子仪器的使用

一、实验目的

1、学习使用电子实验中常用的电子仪器——示波器、函数信号发生器、交流毫伏表、数字万用表、组合试验箱等的主要技术指标、性能及正确使用方法。

2、学习模拟电路实验箱的使用。

3、初步掌握使用双踪示波器观察正弦信号的方法。

二、实验原理

示波器、函数信号发生器、交流毫伏表、数字万用表等和万用表一起，可以完成对电子电路的静态和动态工作情况的测试。

实验中，各仪器的连接如图1——1所示。注意，各仪器的共地端应连接在一起，称共地。

1、函数信号发生器可以产生正弦波、方波、三角波等各种信号波形。按键操作，数字显示，输出分A、B两路，输出频率范围40mhz~6Mhz，输出电压幅度2mVp-p~20Vp-p。输出阻抗50欧。作为信号源，输出端不允许短路。

2、交流毫伏表用来测量正弦电压的有效值，应在工作频率范围内使用。为防止过载而损坏仪表，应在电压量程内使用。测量范围为30Uv~300V、5Hz~2MHz。

3、示波器能显示信号波形，并对信号参数进行测量。

三、实验设备与器材

函数信号发生器 交流毫伏表 双踪数字存储示波器

数字万用表 组合试验箱

四、实验内容

（一）测试示波器“校正信号”波形的幅度、频率，并把数据计入表1——1中。

（二）用示波器和交流毫伏表测量信号参数

用函数信号发生器输出频率分别为100Hz、1KHz、10KHz、100KHz，有效值为1V的正弦波信号，用毫伏表测量信号电压幅值，用示波器测量信号源输出电压频率计及幅值，并把数据记入表1——2.

（三）用双踪示波器测量两个波形间的相位差

按图1——2连接电路。

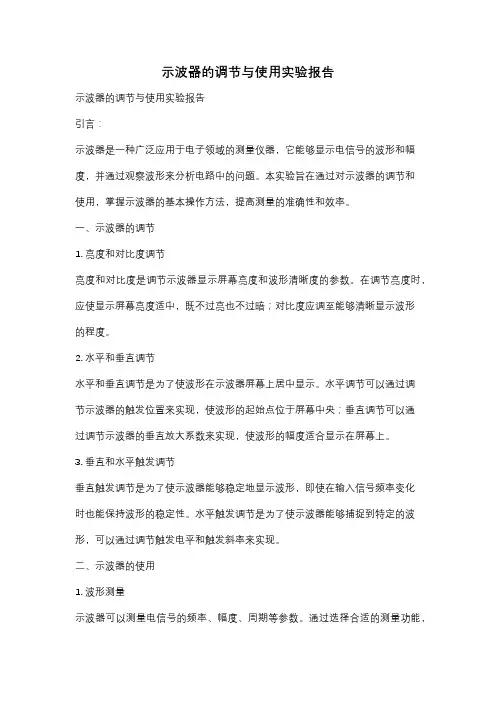

示波器的调节与使用实验报告

示波器的调节与使用实验报告

引言：

示波器是一种广泛应用于电子领域的测量仪器，它能够显示电信号的波形和幅度，并通过观察波形来分析电路中的问题。本实验旨在通过对示波器的调节和使用，掌握示波器的基本操作方法，提高测量的准确性和效率。

一、示波器的调节

1. 亮度和对比度调节

亮度和对比度是调节示波器显示屏幕亮度和波形清晰度的参数。在调节亮度时，应使显示屏幕亮度适中，既不过亮也不过暗；对比度应调至能够清晰显示波形的程度。

2. 水平和垂直调节

水平和垂直调节是为了使波形在示波器屏幕上居中显示。水平调节可以通过调节示波器的触发位置来实现，使波形的起始点位于屏幕中央；垂直调节可以通过调节示波器的垂直放大系数来实现，使波形的幅度适合显示在屏幕上。

3. 垂直和水平触发调节

垂直触发调节是为了使示波器能够稳定地显示波形，即使在输入信号频率变化时也能保持波形的稳定性。水平触发调节是为了使示波器能够捕捉到特定的波形，可以通过调节触发电平和触发斜率来实现。

二、示波器的使用

1. 波形测量

示波器可以测量电信号的频率、幅度、周期等参数。通过选择合适的测量功能，将示波器的探头连接到电路中，即可实时地测量并显示波形的各项参数。

2. 波形分析

示波器可以对电信号的波形进行分析，通过观察波形的形状、幅度、周期等特征，可以判断电路中是否存在问题。例如，当观察到波形出现失真、幅度不稳定或频率偏移等现象时，可以推断可能存在电路元件损坏或信号干扰等问题。

3. 示波器的触发功能

示波器的触发功能可以帮助我们捕捉到特定的波形。通过设置触发电平和触发斜率，可以使示波器在特定条件下触发并显示波形。这对于观察频率较高或不稳定的信号尤为重要。

4. 示波器的存储功能

示波器通常具有存储功能，可以将测量到的波形保存在示波器内存中或外部存储介质上。这样可以方便后续的数据分析和比较，也可以将波形导出到计算机或其他设备上进行进一步处理。
