水泵技术规格书

淮南矿业(集团)有限责任公司

谢一矿-660中央泵房

多功能水泵控制阀

D745X—100—C技术规格书

编 制：

校 核:

矿 领 导:

二O一五年一月

一、项目简介：

供方应仔细阅读此规范书文件，供方所提供的产品的技术规范应满足本规范书的要求,供方也可建议与满足此技术规范书产品类似的产品，但必须提供与技术规范偏差的细节.

需方不准备对与现行标准和规范相应的所有技术要求作出规范.供方应提供先进可靠、灵活和经济的通信系统和高质量的满足规范及工业标准要求的设备和附件。

1、本设备技术规范书适用于矿用深井离心多级泵的功能设计、结构、性能等方面的技术要求。

2、本招标书规定了卖方所提供设备的技术要求。除有特殊技术条款规定外，设备的所有元器件均应符合本招标书和有关图纸的技术规定和要求.本招标书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，但投标厂家应承诺提供符合本招标书和有关最新工业标准及规程规范的优质产品。

3、卖方应按本技术规定的要求完成设备的设计、制造、出厂试验、安装指导、现场调试及相关的售后服务。所有这些不管在本招标书上是否明确，卖方报价应作为已包括所有这些项目.

4、本设备技术规范书未尽事宜，由买卖双方协商确定.

二。阀门使用环境

1. 该中央泵房位于煤矿井下－660m水平处，矿井为高瓦斯矿井。

2. 矿井污水酸碱度为偏中性，固体颗粒含量≤1.5％,密度1050 kg/m3，;

三、-660m中央泵房多功能水泵控制阀主要技术参数 1.现场水泵主要技术参数

水泵型号:MDS600

额定流量：600m3/h

额定扬程:800m

进水口直径：300mm

出水口直径：300mm

2.主要特点

1)该装置具有速闭、缓闭以及吸能腔三种消除水锤措施，且动作完全连锁.

2）无需操作控制，当水泵启停时，能利用阀门前后介质的压力变化来控制动力，使阀门按照所需的方式实现动作。

水泵技术规格、参数及其他要求

1. 询价内容、技术标准和规范要求、设备清单：

序号 品 名 规 格 数量 单位 备注

1 潜污泵 Q=5、H=12M、N=2.2KW 13 台 配套控制箱、配15M长电源线、15M长电源线浮球开关

2 潜污泵 Q=10、H=12M、N=4KW 15 台 配套控制箱、配15M长电源线、15M长电源线浮球开关

3 喷淋泵 Q=30L/S、H=92M 2 台 配套控制柜

4 室内消防泵 Q=20L/S、H=80M 2 台 配套控制柜

5 室外消防泵 Q=30L/S、H=30M 2 台 配套控制柜

1.1 采购内容：

1.2技术标准和规范要求：（包括但不仅限于此）

GB/T5656-1994 《离心泵技术条件(Ⅱ)类》

GB/T5657-1995 《离心泵技术条件(Ⅲ)类》

GB7251-1997 《低压成套开关设备和控制设备》

JG、T3009-93 《微机控制变频调速给水设备》

JG/T3010.1-1994 《隔膜式气压给水设备》 JG/T3010.2-1994 《补气式气压给水设备》

JG/T3009-93 《微机控制变频调速给水设备》

同时参考国外先进国家有关技术规程，以及国家现行的其它相关标准、规范（以上规范如实施新标准按新标准执行，如有内容重复按标准高的执行）。

2.2招标设备清单（见询价单）

2、技术要求

2.1基本要求：

2.1.1制造商的投标产品应有当今国内领先技术，并保证与原品牌产地同步技术型号系列的先进的全新设备。

2.1.2制造商需具备水泵性能测试的技术装备，该测试设备或装置必须是经过国内或国际相关权威机构核准的。所出厂的设备必须按国内或国际通用标准测试合格。

2.1.3本技术要求提出的是最低限度的技术要求，并未对所有技术细节做出规定，也没有充分引述有关标准和规范的条文。报价供应商提供的设备除满足本技术规格书及货物需求一览表中技术参数的要求外，还应满足国家相关产品标准及规范，主要性能指标必须填入技术性能表中。标书中的任何偏差都必须列入投标书中的技术偏差表。

1 / 5

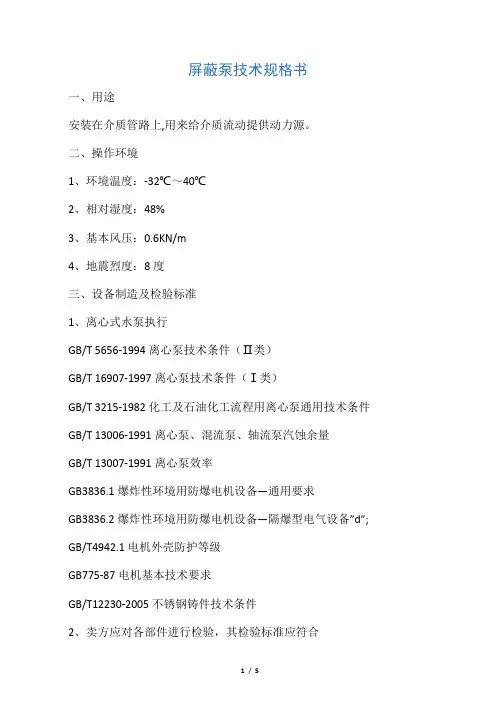

屏蔽泵技术规格书

一、用途

安装在介质管路上,用来给介质流动提供动力源。

二、操作环境

1、环境温度：-32℃～40℃

2、相对湿度：48%

3、基本风压：0.6KN/m

4、地震烈度：8度

三、设备制造及检验标准

1、离心式水泵执行

GB/T 5656-1994离心泵技术条件（Ⅱ类）

GB/T 16907-1997离心泵技术条件（Ⅰ类）

GB/T 3215-1982化工及石油化工流程用离心泵通用技术条件

GB/T 13006-1991离心泵、混流泵、轴流泵汽蚀余量

GB/T 13007-1991离心泵效率

GB3836.1爆炸性环境用防爆电机设备—通用要求

GB3836.2爆炸性环境用防爆电机设备—隔爆型电气设备”d”;

GB/T4942.1电机外壳防护等级

GB775-87电机基本技术要求

GB/T12230-2005不锈钢铸件技术条件

2、卖方应对各部件进行检验，其检验标准应符合

2 / 5

JB/T 6881-1993泵可靠性测定试验

JB/T 6882-1993泵可靠性验证试验

JB/T 6912-1993泵产品零件无损检测磁粉探伤2

JB/T 8543.2-1997泵产品零件无损检测渗透检测

3、卖方应对每台泵类设备进行试压检验，其检验标准应符合

GB1032-85三相异步电动机试验方法

GB/T 18149-2000离心泵、混流泵和轴流泵水力性能试验规范

GB/T 3216-1989离心泵、混流泵、轴流泵和旋涡泵的试验方法4、设备必须具备全封闭无泄漏性能，而且电机与泵同轴一体设计。采用自润滑

系统，避免污染输送液。

5、屏蔽电泵采用轴向推力自动平衡装置，对轴推力变化起到自动调整作用。

6、屏蔽电泵整体结构为全封闭形式，要求安装轴承磨损监测表，即TRG仪表，将内部磨损情况通过电子仪表监测形式体现在外部，以便操作上方便操作人员的观察和对设备损害起到预警的功能。同时对试车中由于三相电缺相，反相引起的泵反转情况进行监测。

霍州煤电集团吕临能化有限公司 庞庞塔矿井

一采区水泵房正常排水泵

技术规格书

（电气部分）

北京圆之翰煤炭工程设计有限公司

2013年11月

11. 总则

1.1 适用范围

本技术规格书适用于霍州煤电集团吕临能化有限公司庞庞塔矿井一采区水泵房排水电控系统，规格书提出了对井下一采区水泵房电控系统设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 一般要求

1.2.1 供方应在满足技术规格书提出的最低限度的技术要求外，充分参照有关标准和规范的条文，提供符合技术规格书和所列标准要求的高质量产品及其相应服务，若供方使用的标准与技术规格书执行的标准有矛盾时，按较高标准执行。产品满足对国家有关安全、环保等强制性标准。

1.2.2 如果供方没有以书面形式对技术规格书和条文提出异议，则将认为提供的设备完全符合技术规范和标准的要求。如有偏差（无论多少）都必须清楚地表示在投标书的相关文件中。

1.2.3 提供的设备及所有附属部件应是成熟的、先进的，并具有制造该设备2年以上成功运行的实践经验，并经ISO9000系列质量体系认证，通过型式试验，不得使用试验性的设计和产品。

1.2.4 本设备技术规格书经业主、供货商双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.2.5 合同签订后，因相关标准和规程发生变化，业主有权以书面形式提出补充要求，具体项目由供需双方共同商定。

1.2.6 本设备技术规格书未尽事宜，由业主、供货商双方协商确定。

22. 工程概况

2.1 井下排水系统设备

2.1.1在一采区轨道上山的上部最低点处(+961m)设置一采区排水系统，将一采区矿井涌水通过管路排至+750m水平排水系统，排水管路沿一采区辅运上山敷设。

一采区水泵房拟选用MD36040×2型耐磨矿用排水泵3台，正常涌水时1台工作，1台备用，1台检修，最大涌水时2台工作，1台检修；配2趟排水管路，正常涌水时1趟工作，1趟备用，最大涌水时2趟工作。水泵配套电动机型号为YB2 355S1-4，132kW，1140/660V。
