改善EMC的PCB设计

PCB设计注意事项及经验大全

一、布线规则与原则

1.信号与电源线要分离：信号线和电源线要分开布局，以避免相互干扰。

2.高速信号线要走短且直：高速信号线尽量缩短长度，减小传输时延，且线路要尽量直线走向，减少信号反射和串扰。

3.临近信号要保持足够的间距：不同信号线之间要保持足够的间距，以防止互相干扰。

4.差分线要相邻走向：差分线要尽量保持相邻走向，减小差分信号的共模噪声。

5.地线布线要低阻抗：地线是重要的回路，要保持低阻抗，尽量缩短环路和减小地回流路径长度。

二、元件布局与散热

1.元件布局要紧凑：元件要尽量集中布置，减少信号线长度和信号间的干扰。

2.散热要考虑：对于发热较大的元件，如功率放大器、处理器等，要合理布局散热器件，以保证稳定工作。

3.保持压降相对较小：电源接入处的元件要尽量靠近，以减小功率线上的压降，提供充足的电源稳定性。

三、层间布局与屏蔽 1.层间走线布局：对于复杂的PCB设计，应合理利用多层间的铜层，将信号线、电源线、地线等分层布置，以减小干扰。

2.地线屏蔽：对于高频信号，可以在其周围增加地线屏蔽，减小信号的辐射和受到外部干扰的可能性。

四、防静电与防EMC干扰

1.防静电：PCB设计中需要注意防止静电累积，合理布局接地，增加防静电保护元件。

2.防EMC干扰：合理规划布局，合理安排信号线与电源线的分布，使用屏蔽罩、滤波器等元件，以减小电磁干扰对电路的影响。

五、选择合适的材料和工艺

1.PCB材料选择：根据实际需求选择合适的PCB材料，如高频电路应使用特殊材料，而一般电路可以使用常规材料。

2.焊盘和线宽：根据元件要求和电流大小选择适当的焊盘和线宽，以保证信号传输的稳定性和电流的可靠传输。

经验总结：

1.保持良好的文档记录：对于每次设计的PCB，要保持详细的文档记录，包括设计思路、参数、布局规则等，以备后期维护和修改。

2.多层板设计注意：在进行多层板设计时，要仔细考虑信号和电源的分层布局，以便将高速信号分离，同时要避免不必要的层间换线，以减少成本和复杂性。 3.确保电源供电稳定：电源是整个电路系统的基础，因此在设计中要考虑保持稳定供电，选择合适的电源和电源管理芯片，并根据实际需求设计合理的电源线路。

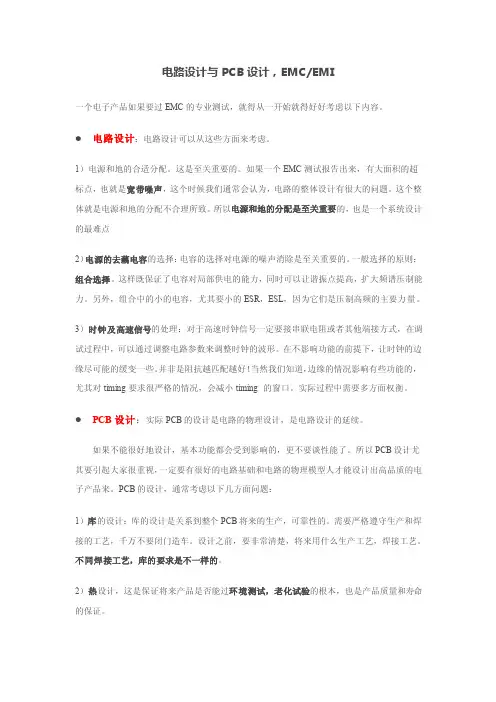

电路设计与PCB设计，EMC/EMI

一个电子产品如果要过EMC的专业测试，就得从一开始就得好好考虑以下内容。

 电路设计：电路设计可以从这些方面来考虑。

1）电源和地的合适分配。这是至关重要的。如果一个EMC测试报告出来，有大面积的超

标点，也就是宽带噪声，这个时候我们通常会认为，电路的整体设计有很大的问题。这个整体就是电源和地的分配不合理所致。所以电源和地的分配是至关重要的，也是一个系统设计

的最难点

2）电源的去藕电容的选择：电容的选择对电源的噪声消除是至关重要的。一般选择的原则：

组合选择。这样既保证了电容对局部供电的能力，同时可以让谐振点提高，扩大频谱压制能力。另外，组合中的小的电容，尤其要小的ESR，ESL，因为它们是压制高频的主要力量。

3）时钟及高速信号的处理：对于高速时钟信号一定要接串联电阻或者其他端接方式，在调

试过程中，可以通过调整电路参数来调整时钟的波形。在不影响功能的前提下，让时钟的边缘尽可能的缓变一些。并非是阻抗越匹配越好！当然我们知道，边缘的情况影响有些功能的，尤其对timing要求很严格的情况，会减小timing 的窗口。实际过程中需要多方面权衡。

 PCB设计：实际PCB的设计是电路的物理设计，是电路设计的延续。

如果不能很好地设计，基本功能都会受到影响的，更不要谈性能了。所以PCB设计尤

其要引起大家很重视，一定要有很好的电路基础和电路的物理模型人才能设计出高品质的电子产品来。PCB的设计，通常考虑以下几方面问题：

1）库的设计：库的设计是关系到整个PCB将来的生产，可靠性的。需要严格遵守生产和焊

接的工艺，千万不要闭门造车。设计之前，要非常清楚，将来用什么生产工艺，焊接工艺。不同焊接工艺，库的要求是不一样的。

2）热设计，这是保证将来产品是否能过环境测试，老化试验的根本，也是产品质量和寿命

的保证。 3）EMC设计了。这就是我们这里要讨论的。其实PCB的设计很多方面是满足电路设计

以太网电接口EMC设计指导书1000字

以太网是一种常用的局域网技术，用于连接网络上的设备，例如计算机、服务器、路由器、交换机等等。以太网电接口的设计在EMC方面较为重要，下面是一份以太网电接口EMC设计指导书，总长1000字左右。

1. PCB设计

在PCB设计方面，需要关注的主要是地线的分布和走线。在走线上，要避免在信号线和电源线或地线上交错走线，应采用分层走线或穿孔解决。此外，尽量缩短信号线与地线或电源线之间的距离，使其形成一个尽可能小的环路。

2. PCB布局

以太网电接口在PCB上的布局也十分重要。布局应考虑分离敏感信号和不敏感信号，将不同信号类别的器件分布在不同区域。同时，要避免信号层与电源层（或地层）太过接近，应间隔至少一层其他层。

3. 地线

在以太网电接口中，地线的规划和布线是十分重要的。在PCB上，应保持地面干净和光滑，避免短路和信号串扰。此外，应在地铺设好装置引脚的直接连接，避免共振现象的发生，保持电抗联源。同时，要尽量减少地线的共同部分，以避免漏泄电流在不同层之间的传播。

4. 滤波电容

为减少电磁干扰，在接口两端应布置抗搅扰滤波电容。在这里，应选择滤波电容容值、材料以及其布线位置做好设计，以满足电磁兼容要求。应将滤波电容放置在距离器件尽可能近的位置上，使其具有最大的采样效果。

5. 接地端口

在接口的连接形式上，一般可以选用以太网连串和RJ45插座两种方案。在接地端口的连接上，应选取好质量较高的接地砂纸，确保连接良好。 6. 电源供给

在以太网接口的设计中，应考虑并满足器件的电源供给要求。应选用超低噪声稳压器，以保证电源纹波的较低水平。在电源供给的接口布线上，要避免与信号线并行，对于高频分立器件，应将滤波电容布置在它们的电源引脚附近。

以上是以太网电接口EMC设计指导书，设计人员在设计过程中需要避免一些错误，使其更符合EMC要求。
