基于单片机的超声波测距仪的设计

超声波测距仪是一种常见的测量距离的仪器，它使用超声波的反射原理来测量被测物体与测距仪之间的距离。基于单片机的超声波测距仪可以实现更精确、更灵活的测距功能。本文将详细介绍基于单片机的超声波测距仪的设计。

首先，我们需要选择合适的硬件平台。单片机作为核心芯片，可以选择AT89C51或者STM32等。超声波传感器可以选择HC-SR04或者JSN-SR04T等。此外，我们还需要一块LCD显示屏用于显示测距结果，以及一些电路连接线等。

接下来，我们需要设计电路部分。首先，将超声波传感器的VCC引脚连接到单片机的5V引脚，将GND引脚连接到单片机的GND引脚。然后，将超声波传感器的Trig引脚连接到单片机的一些IO口，将Echo引脚连接到单片机的另一个IO口。最后，将LCD的引脚连接到单片机的相应IO口，至此电路部分完成。

接下来，我们需要编写相应的软件程序。首先，我们需要初始化单片机的IO口，将Trig引脚设置为输出模式，Echo引脚设置为输入模式。然后，我们需要设置中断，以便能够检测到Echo引脚电平的变化。当超声波传感器发出一次超声波后，Echo引脚将会有一次脉冲输出，该脉冲的宽度与被测物体与测距仪之间的距离成正比。我们可以通过测量脉冲的宽度来计算出距离。

在进行测距之前，我们需要先发出一段超声波。通过设置Trig引脚为高电平，持续10us，然后将其设为低电平，即可发出一段超声波。接下来，我们需要在中断服务函数中记录下Echo引脚电平变化的时间，即可以得到Echo引脚电平变化的时间间隔。根据声速的传播速度，我们可以将时间间隔转换为距离。

最后，我们将测量到的距离结果显示在LCD屏幕上。通过调用LCD驱动程序中的相应函数，我们可以将距离结果以字符串的形式显示在LCD屏幕上。

综上所述，基于单片机的超声波测距仪的设计包括硬件电路的设计和软件程序的编写。硬件电路主要包括超声波传感器、单片机、LCD显示屏等的连接，软件程序则主要包括初始化IO口、设置中断、发出超声波、测量脉冲宽度、计算距离和显示结果等的功能。通过这种设计，我们可以实现一款基于单片机的超声波测距仪。

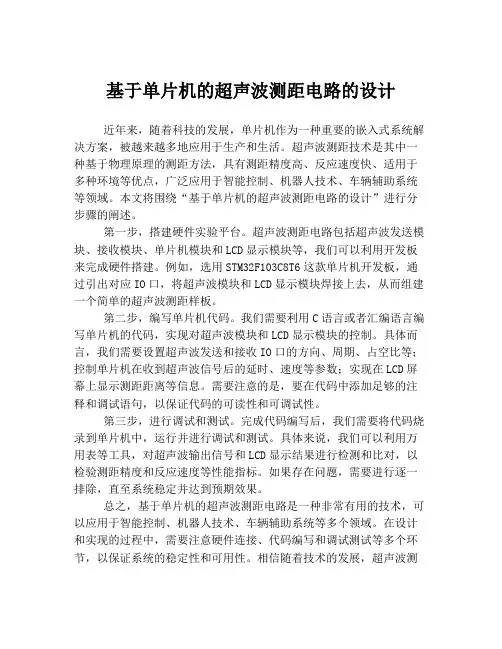

基于单片机的超声波测距电路的设计

近年来，随着科技的发展，单片机作为一种重要的嵌入式系统解决方案，被越来越多地应用于生产和生活。超声波测距技术是其中一种基于物理原理的测距方法，具有测距精度高、反应速度快、适用于多种环境等优点，广泛应用于智能控制、机器人技术、车辆辅助系统等领域。本文将围绕“基于单片机的超声波测距电路的设计”进行分步骤的阐述。

第一步，搭建硬件实验平台。超声波测距电路包括超声波发送模块、接收模块、单片机模块和LCD显示模块等，我们可以利用开发板来完成硬件搭建。例如，选用STM32F103C8T6这款单片机开发板，通过引出对应IO口，将超声波模块和LCD显示模块焊接上去，从而组建一个简单的超声波测距样板。

第二步，编写单片机代码。我们需要利用C语言或者汇编语言编写单片机的代码，实现对超声波模块和LCD显示模块的控制。具体而言，我们需要设置超声波发送和接收IO口的方向、周期、占空比等；控制单片机在收到超声波信号后的延时、速度等参数；实现在LCD屏幕上显示测距距离等信息。需要注意的是，要在代码中添加足够的注释和调试语句，以保证代码的可读性和可调试性。

第三步，进行调试和测试。完成代码编写后，我们需要将代码烧录到单片机中，运行并进行调试和测试。具体来说，我们可以利用万用表等工具，对超声波输出信号和LCD显示结果进行检测和比对，以检验测距精度和反应速度等性能指标。如果存在问题，需要进行逐一排除，直至系统稳定并达到预期效果。

总之，基于单片机的超声波测距电路是一种非常有用的技术，可以应用于智能控制、机器人技术、车辆辅助系统等多个领域。在设计和实现的过程中，需要注意硬件连接、代码编写和调试测试等多个环节，以保证系统的稳定性和可用性。相信随着技术的发展，超声波测距技术将会越来越广泛地应用于多个领域，为人们带来更多的便利和效益。

龙源期刊网

超声波测距系统的设计与实现

作者：邓毅 郭小华

来源：《中国新技术新产品》2019年第10期

龙源期刊网 龙源期刊网

摘; 要：为了提高系统测距精度，该文将在以往研究的基础上，选取STM32作为核心处理器，开发一套超声波测距系统。测试结果表明，该系统在漏波情况和不漏波情况下测量精度较高，且不受温度影响。

关键词：测距系统;超声波;STM23

中图分类号：TN912; ; ; ; ; 文献标志码：A

超声波测距具有防尘防雾功效，属于非接触测量工具，在各个领域均有所应用。在实际应用中通过观察测量精度，可以有效判断系统的优势和劣势。传统的超声波测距系统在硬件选取和软件开发上均存在不足，导致误差较大，大小在1 cm左右。因此，改进超声波测距系统研究显得尤为重要。

1 超声波测距原理

超声波是一种机械波，在20 kHz以上频率弹性介质中传播。测量距离的原理如下：

选取发射转换器作为操作工具，利用此工具向外发射超声波并计时，测量超声波在空气中的传输速率。当超声波遇到障碍物会立即反射，当接收器接收到超声波以后停止计时。

假设测量目标障碍物与发射起始点之间的距离为S（单位：m），计时时间为t（单位：s），超声波在空气介质中传输速度为v（单位：m/s），可以得到以下关系： 龙源期刊网

在公式（2）和公式（3）中，H代表传感器布设位置与障碍物之间的直线距离;L代表传感器与换能器之间的距离。将公式（1）、公式（2）、公式（3）组合到一起，可以得到以下关系：

假设传输频率为f，波长为λ，则2项参数与声波传输速度之间的关系公式为：

2 基于STM32的超声波测距系统的设计与实现

基于超声波测距原理，该文选取STM32作为核心控制器，设计一套超声波测距系统，设计内容分为系统硬件、系统软件、上位机。

龙源期刊网

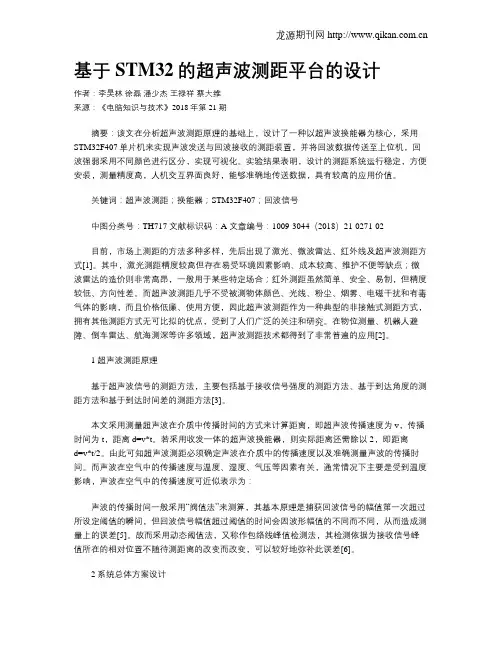

基于STM32的超声波测距平台的设计

作者：李昊林 徐磊 潘少杰 王禄祥 蔡大维

来源：《电脑知识与技术》2018年第21期

摘要：该文在分析超声波测距原理的基础上，设计了一种以超声波换能器为核心，采用STM32F407单片机来实现声波发送与回波接收的测距装置，并将回波数据传送至上位机，回波强弱采用不同颜色进行区分，实现可视化。实验结果表明，设计的测距系统运行稳定，方便安装，测量精度高，人机交互界面良好，能够准确地传送数据，具有较高的应用价值。

关键词：超声波测距；换能器；STM32F407；回波信号

中图分类号：TH717 文献标识码：A 文章编号：1009-3044（2018）21-0271-02

目前，市场上测距的方法多种多样，先后出现了激光、微波雷达、红外线及超声波测距方式[1]。其中，激光测距精度较高但存在易受环境因素影响、成本较高、维护不便等缺点；微波雷达的造价则非常高昂，一般用于某些特定场合；红外测距虽然简单、安全、易制，但精度较低、方向性差。而超声波测距几乎不受被测物体颜色、光线、粉尘、烟雾、电磁干扰和有毒气体的影响，而且价格低廉、使用方便，因此超声波测距作为一种典型的非接触式测距方式，拥有其他测距方式无可比拟的优点，受到了人们广泛的关注和研究。在物位测量、机器人避障、倒车雷达、航海测深等许多领域，超声波测距技术都得到了非常普遍的应用[2]。

1 超声波测距原理

基于超声波信号的测距方法，主要包括基于接收信号强度的测距方法、基于到达角度的测距方法和基于到达时间差的测距方法[3]。

本文采用测量超声波在介质中传播时间的方式来计算距离，即超声波传播速度为v，传播时间为t，距离d=v*t。若采用收发一体的超声波换能器，则实际距离还需除以2，即距离d=v*t/2。由此可知超声波测距必须确定声波在介质中的传播速度以及准确测量声波的传播时间。而声波在空气中的传播速度与温度、湿度、气压等因素有关，通常情况下主要是受到温度影响，声波在空气中的传播速度可近似表示为：
