钝化的工艺流程

[编辑本段]

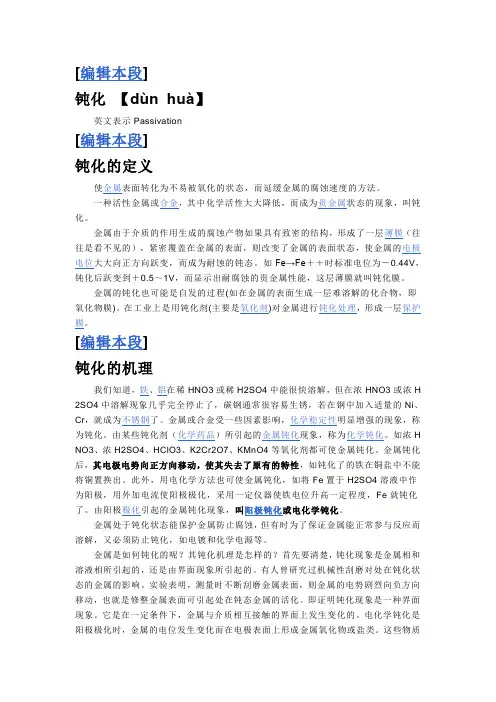

钝化 【dùn huà】

英文表示Passivation

[编辑本段]

钝化的定义

使金属表面转化为不易被氧化的状态，而延缓金属的腐蚀速度的方法。

一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫钝化。

金属由于介质的作用生成的腐蚀产物如果具有致密的结构，形成了一层薄膜（往往是看不见的），紧密覆盖在金属的表面，则改变了金属的表面状态，使金属的电极电位大大向正方向跃变，而成为耐蚀的钝态。如Fe→Fe＋＋时标准电位为－0.44V，钝化后跃变到＋0.5～1V，而显示出耐腐蚀的贵金属性能，这层薄膜就叫钝化膜。

金属的钝化也可能是自发的过程(如在金属的表面生成一层难溶解的化合物，即氧化物膜)。在工业上是用钝化剂(主要是氧化剂)对金属进行钝化处理，形成一层保护膜。

[编辑本段]

钝化的机理

我们知道，铁、铝在稀HNO3或稀H2SO4中能很快溶解，但在浓HNO3或浓H2SO4中溶解现象几乎完全停止了，碳钢通常很容易生锈，若在钢中加入适量的Ni、Cr，就成为不锈钢了。金属或合金受一些因素影响，化学稳定性明显增强的现象，称为钝化。由某些钝化剂（化学药品）所引起的金属钝化现象，称为化学钝化。如浓HNO3、浓H2SO4、HClO3、K2Cr2O7、KMnO4等氧化剂都可使金属钝化。金属钝化后，其电极电势向正方向移动，使其失去了原有的特性，如钝化了的铁在铜盐中不能将铜置换出。此外，用电化学方法也可使金属钝化，如将Fe置于H2SO4溶液中作为阳极，用外加电流使阳极极化，采用一定仪器使铁电位升高一定程度，Fe就钝化了。由阳极极化引起的金属钝化现象，叫阳极钝化或电化学钝化。

金属处于钝化状态能保护金属防止腐蚀，但有时为了保证金属能正常参与反应而溶解，又必须防止钝化，如电镀和化学电源等。

金属是如何钝化的呢？其钝化机理是怎样的？首先要清楚，钝化现象是金属相和溶液相所引起的，还是由界面现象所引起的。有人曾研究过机械性刮磨对处在钝化状态的金属的影响。实验表明，测量时不断刮磨金属表面，则金属的电势剧烈向负方向移动，也就是修整金属表面可引起处在钝态金属的活化。即证明钝化现象是一种界面现象。它是在一定条件下，金属与介质相互接触的界面上发生变化的。电化学钝化是阳极极化时，金属的电位发生变化而在电极表面上形成金属氧化物或盐类。这些物质紧密地覆盖在金属表面上成为钝化膜而导致金属钝化，化学钝化则是像浓HNO3等氧化剂直接对金属的作用而在表面形成氧化膜，或加入易钝化的金属如Cr、Ni等而引起的。化学钝化时，加入的氧化剂浓度还不应小于某一临界值，不然不但不会导致钝态，反将引起金属更快的溶解。

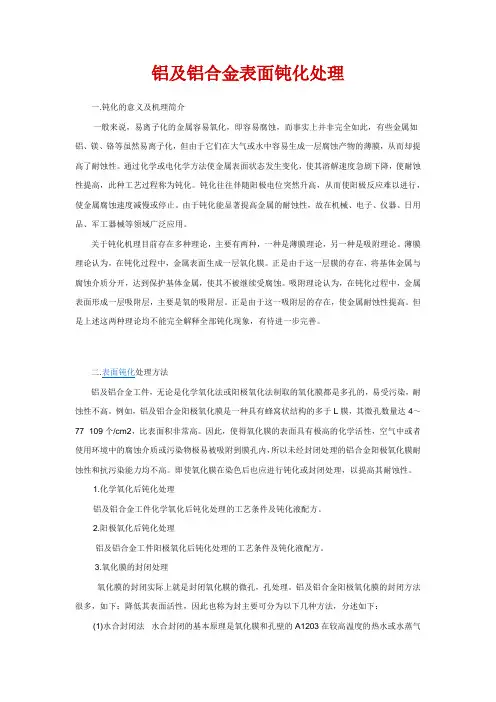

铝及铝合金表面钝化处理

一.钝化的意义及机理简介

一般来说，易离子化的金属容易氧化，即容易腐蚀，而事实上并非完全如此，有些金属如铝、镁、铬等虽然易离子化，但由于它们在大气或水中容易生成一层腐蚀产物的薄膜，从而却提高了耐蚀性。通过化学或电化学方法使金属表面状态发生变化，使其溶解速度急剧下降，使耐蚀性提高，此种工艺过程称为钝化。钝化往往伴随阳极电位突然升高，从而使阳极反应难以进行，使金属腐蚀速度减慢或停止。由于钝化能显著提高金属的耐蚀性，故在机械、电子、仪器、日用品、军工器械等领域广泛应用。

关于钝化机理目前存在多种理论，主要有两种，一种是薄膜理论，另一种是吸附理论。薄膜理论认为，在钝化过程中，金属表面生成一层氧化膜。正是由于这一层膜的存在，将基体金属与腐蚀介质分开，达到保护基体金属，使其不被继续受腐蚀。吸附理论认为，在钝化过程中，金属表面形成一层吸附层，主要是氧的吸附层。正是由于这一吸附层的存在，使金属耐蚀性提高。但是上述这两种理论均不能完全解释全部钝化现象，有待进一步完善。

二.表面钝化处理方法

铝及铝合金工件，无论是化学氧化法或阳极氧化法制取的氧化膜都是多孔的，易受污染，耐蚀性不高。例如，铝及铝合金阳极氧化膜是一种具有蜂窝状结构的多于L膜，其微孔数量达4～77×109个/cm2，比表面积非常高。因此，使得氧化膜的表面具有极高的化学活性，空气中或者使用环境中的腐蚀介质或污染物极易被吸附到膜孔内，所以未经封闭处理的铝合金阳极氧化膜耐蚀性和抗污染能力均不高。即使氧化膜在染色后也应进行钝化或封闭处理，以提高其耐蚀性。

1.化学氧化后钝化处理

铝及铝合金工件化学氧化后钝化处理的工艺条件及钝化液配方。

2.阳极氧化后钝化处理

铝及铝合金工件阳极氧化后钝化处理的工艺条件及钝化液配方。

不锈钢酸洗钝化工艺流程

奥氏体不锈钢部件酸洗钝化和碳钢部件磷化

表面处理施工方案

文件编号 版本

F Q T B - - - A

编制单位：中国核工业第二三建设公司

版权说明：

此文件内容属中国核工业第二三建设公司所有，未经同意不得引用、复制、借阅或发表。 目 录

1. 目的 ...............................................................

2. 适用范围 ...........................................................

3. 参考文件 ...........................................................

4. 工作条件 ...........................................................

4.1 技能水平 ................................................

4.2 技术先决条件 ............................................

4.3 主要设备及药品 ..........................................

5. 操作顺序 ...........................................................

5.1 不锈钢部件酸洗钝化处理顺序 ..............................

5.2 碳钢部件磷化处理顺序 ....................................

6. 实施细则 ...........................................................

热浸镀简称热镀，是将被镀金属材料浸于熔点较低的其他液态金属或合金中进行镀层的方法。此法的基本特征是在基体金属与镀层金属之间有合金层形成。因此，热浸镀层是由合金金属和镀层金属构成的。被镀金属材料一般为钢、铸铁及不锈钢等。用于热镀的低熔点金属有锌、铝、铅、锡及其合金等。

热浸镀工艺分为熔剂法和氢还原法两大类。其中，氢还原法多用于钢带的连续热镀层，典型的Sendzimir法和美钢联法属于此类工艺。

熔剂法多用于钢丝及钢结构件的镀层。该法是在钢件浸入镀锅之前，先在经过净化的钢件表面涂一层熔剂，在浸镀时，此熔剂层受热分解或挥发，使新鲜的钢表面外露与熔融金属直接接触，发生反应和扩散而形成镀层。

在熔剂法中，又有湿法和干法之分。湿法是较早的使用方法。它是将净化的钢材浸涂水熔剂后，不经烘干直接浸入熔融金属中热镀，但需在熔融的金属表面覆盖一层熔融的熔剂。干法是在浸涂水熔剂后经烘干，除去其中的水分，然后再浸镀。由于干法工艺简单，镀层质量好，目前大多数钢结构件的热镀锌生产均采用干法，而湿法逐渐淘汰。钢铁零部件镀锌层钝化工艺研究进展

2009/9/15/10:19 来源：摘自《电镀锌硅酸盐钝化工艺及机理研究》 作者：闫磊 导师：张英杰

1锌的常规钝化

【慧聪表面处理网】 锌的常规钝化处理是铬酸盐钝化。“铬酸盐转化”这一术语，用来指在以铬酸、铬酸盐或重铬酸盐作主要成分的溶液中，处理金属或金属镀层的化学或电化学处理的工艺。在1924～1936年间，人们开始研究将铬酸盐应用于锌及其合金的钝化，并出现了许多相关专利。1936年Anderson等人在总结前人经验的基础上，对传统的钝化工艺进行了全面的研究和改进，提出了著名的Cronak法，高浓度六价铬化合物钝化处理得到广泛的应用[3]。同一时期镀锌层表面钝化也形成了一个较为完整的工艺体系，镀锌层的耐蚀性也有了显著的提高。最早的铬酸盐钝化工艺由于操作简单，质量可靠，对于许多金属都是很好的腐蚀抑制剂，钝化膜性能可满足各种要求。有人甚至认为镀锌层的耐蚀性主要取决于其后的铬酸盐钝化处理。
