上海公司防水细部做法统一表(2011年版)

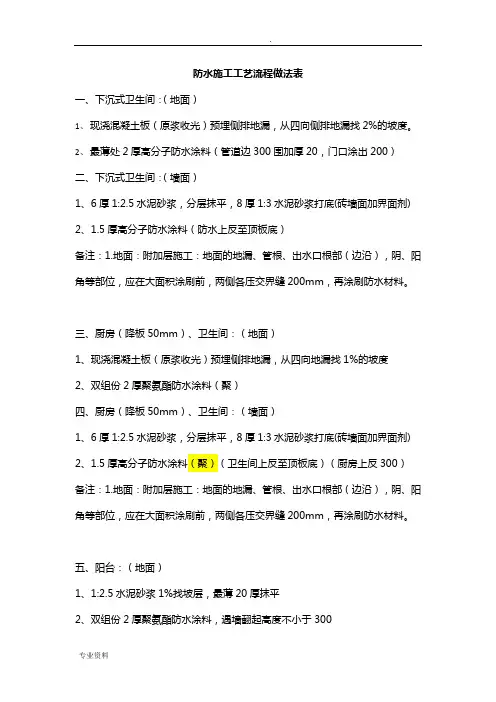

防水施工工艺流程做法表一、下沉式卫生间：（地面）1、现浇混凝土板（原浆收光）预埋侧排地漏，从四向侧排地漏找2%的坡度。

2、最薄处2厚高分子防水涂料（管道边300围加厚20，门口涂出200）二、下沉式卫生间：（墙面）1、6厚1:2.5水泥砂浆，分层抹平，8厚1:3水泥砂浆打底(砖墙面加界面剂)2、1.5厚高分子防水涂料（防水上反至顶板底）备注：1.地面：附加层施工：地面的地漏、管根、出水口根部（边沿），阴、阳角等部位，应在大面积涂刷前，两侧各压交界缝200mm，再涂刷防水材料。

三、厨房（降板50mm）、卫生间：（地面）1、现浇混凝土板（原浆收光）预埋侧排地漏，从四向地漏找1%的坡度2、双组份2厚聚氨酯防水涂料（聚）四、厨房（降板50mm）、卫生间：（墙面）1、6厚1:2.5水泥砂浆，分层抹平，8厚1:3水泥砂浆打底(砖墙面加界面剂)2、1.5厚高分子防水涂料（聚）（卫生间上反至顶板底）（厨房上反300）备注：1.地面：附加层施工：地面的地漏、管根、出水口根部（边沿），阴、阳角等部位，应在大面积涂刷前，两侧各压交界缝200mm，再涂刷防水材料。

五、阳台：（地面）1、1:2.5水泥砂浆1%找坡层，最薄20厚抹平2、双组份2厚聚氨酯防水涂料，遇墙翻起高度不小于300备注：阳台墙面均采用外墙涂料六、保温上人屋面（住宅上人平屋面露台下封闭房间）1、最薄处30厚LC5.0轻集料混凝土2%找坡层2、25厚挤塑聚苯板保温隔热层3、20厚1：3水泥砂浆找平层，刷处理剂一遍4、1.2厚三元乙丙橡胶卷材5、配双向Φ6@150钢筋6、40厚C20细非泵送商品防水混凝土捣实压光，每6m设分隔缝，缝填高分子密封膏。

7、300*300防滑地砖，干水泥擦缝,20厚1：3干硬性水泥砂浆结合层，表面撒水泥粉。

七、保温防水不上人屋面(住宅不上人平屋面管井盖板楼梯间屋面)1、最薄处30厚LC5.0轻集料混凝土2%找坡层。

2、25厚挤塑聚苯板保温隔热层(邻近女儿墙或檐口500宽采用燃烧性能为A级的酚醛复合板)。

防水工程节点施工细部做法，告别渗漏！1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm 宽度范围内防水卷材必须实铺。

2、桩头防水做法①桩顶、桩侧及桩周边250 范围先刷一道渗透结晶防水涂料；②渗透结晶防水涂料上抹20 厚聚合物防水砂浆；③大面防水施工于聚合物防水砂浆上，边缘至桩边；④大面防水与桩交接处以及桩头锚筋根部密封膏密封；3、底板沉降后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500 宽防水附加层；4、施工后浇带构造做法（有降水）①地下水位高于基础底板时，基础垫层施工时在后浇带位置设置抗水压垫层，构造做法如图所示；②抗水压沉垫单独浇筑，混凝土标号同基础底板；③防水卷材附加层在抗水压垫层下通长布置并在两边各超出250mm；④此位置各层顺序为：地基→垫层→防水层→防水附加层→抗水压垫层→底板；结点做法与设计不符时，以设计为准。

5、施工后浇带构造做法（无降水）①地下水位低于基础底板时，按图示做法设置后浇带；②后浇带砼接缝处位置500 宽防水附加层；6、无外伸基础底板边缘处防水构造做法（砖胎模）①底板施工前砌筑砖胎模并施工防水卷材及附加层；②施工基础底板及导墙；③上部墙体施工完毕后将砖胎模顶部后拆部分拆除；④施工墙体防水卷材；7、有外伸基础底板边缘处防水构造做法（砖胎模、木模板）一、采用砖胎模施工①基础底板施工前砌砖胎模；②施工防水及附加层，防水在砖胎模顶部留出甩茬，此处防水留齐槎；③施工基础底板及导墙；④施工其余外部防水卷材，与砖胎模甩槎卷材搭接200宽；二、采用木模板施工①基础底板施工前支设木模；②施工防水卷材及附加层，端部钉嵌至木方上；③施工基础底板及导墙；④拆除侧边木模，施工其余防水卷材，卷材在筏板侧边搭接200 宽。

8、基础内降水井封井做法①降水井的封井时间依现场实际情况而定；②封井时，先向井内填充碎石，后向井内灌注混凝土，井内混凝土从垫层向下高度应大于一米；③井口处焊接封堵钢板；④降水井应高出底板30mm；⑤预埋钢管直径应满足取泵要求200，壁厚不小于3mm；9、不同平面止水钢板焊接位置及做法① 止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm；② 不同平面转角处的止水钢板采用整块板弯折后贯通；③ 止水钢板搭接位置距离转角不应小于300mm；10、同一平面止水钢板焊接位置及做法同平面止水钢板相遇焊接时应将两块钢板边缘弯折处适当压平，使两块钢板在平直段进行搭接，搭接长度不低于100mm，之后再进行双面紧贴满焊；11、止水钢板穿柱、梁部位的箍筋加固方法① 当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接；② 单面焊接长度不小于10d 且不允许将止水钢板焊穿；12、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d 不应小于14mm；④止水环厚度3mm；13、地下室外墙止水螺杆端部处理方法①拆除墙体模板；②取下锥形螺套；③ 烧断锥形螺套内外露螺杆；④ 聚合物水泥砂浆封堵；⑤做防水附加层；14、地下室中间层楼板与外墙施工缝处防水构造做法① 地下室外墙顶部施工时预埋100x100 木方在图所示位置，后拆除，形成施工缝；② 在施工缝位置安装膨胀止水条；③ 浇筑楼板及墙体混凝土；15、地下室外墙根部防水做法①转角位置做50mm 圆弧；②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm；③防水卷材搭接宽度须符合规范要求；④相连卷材接头应错开不小于500mm；⑤上下两层和相邻两幅卷材的接缝应错开1/2幅宽且两层卷材不得垂直铺贴；16、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土300mm；②群管横竖向净间距不小于100mm；③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装；④墩台内侧应设置模板定位支架，保证墩台浇筑尺寸；⑤墩台外侧模板采用钢管加固；17、车库顶板阳角防水节点①阳角防水附加层顶部不低于250mm，立墙处在施工缝向下不小于250mm；②立面与平面转角处，卷材接头应留在平面上，距立面不小于600mm；③立墙与平面防水卷材的搭接宽度均不小于150mm；18、外墙卷材防水收头做法① 地下墙体收头部位应高出设计室外地坪500mm。

防水施工工艺流程做法表一、下沉式卫生间：地面1、现浇混凝土板原浆收光预埋侧排地漏,从四周向侧排地漏找2%的坡度;2、最薄处2厚高分子防水涂料管道周边300范围加厚20,门口涂出200二、下沉式卫生间：墙面1、6厚1:2.5水泥砂浆,分层抹平,8厚1:3水泥砂浆打底砖墙面加界面剂2、1.5厚高分子防水涂料防水上反至顶板底备注：1.地面：附加层施工：地面的地漏、管根、出水口根部边沿,阴、阳角等部位,应在大面积涂刷前,两侧各压交界缝200mm,再涂刷防水材料;三、厨房降板50mm、卫生间：地面1、现浇混凝土板原浆收光预埋侧排地漏,从四周向地漏找1%的坡度2、双组份2厚聚氨酯防水涂料聚四、厨房降板50mm、卫生间：墙面1、6厚1:2.5水泥砂浆,分层抹平,8厚1:3水泥砂浆打底砖墙面加界面剂2、1.5厚高分子防水涂料聚卫生间上反至顶板底厨房上反300备注：1.地面：附加层施工：地面的地漏、管根、出水口根部边沿,阴、阳角等部位,应在大面积涂刷前,两侧各压交界缝200mm,再涂刷防水材料;五、阳台：地面1、1:2.5水泥砂浆1%找坡层,最薄20厚抹平2、双组份2厚聚氨酯防水涂料,遇墙翻起高度不小于300备注：阳台墙面均采用外墙涂料六、保温上人屋面住宅上人平屋面露台下方封闭房间1、最薄处30厚LC5.0轻集料混凝土2%找坡层2、25厚挤塑聚苯板保温隔热层3、20厚1：3水泥砂浆找平层,刷处理剂一遍4、1.2厚三元乙丙橡胶卷材5、内配双向Φ6150钢筋6、40厚C20细石非泵送商品防水混凝土捣实压光,每6m设分隔缝,缝内填高分子密封膏;7、300300防滑地砖,干水泥擦缝,20厚1：3干硬性水泥砂浆结合层,表面撒水泥粉;七、保温防水不上人屋面住宅不上人平屋面管井盖板楼梯间屋面1、最薄处30厚LC5.0轻集料混凝土2%找坡层;2、25厚挤塑聚苯板保温隔热层邻近女儿墙或檐口500宽采用燃烧性能为A级的酚醛复合板;3、20厚1:3水泥砂浆找平层,刷处理剂一遍;4、1.2厚三元乙丙橡胶卷材+1.2厚三元乙丙橡胶卷材;5、25厚1:2水泥砂浆保护层;八、不保温防水上人屋面外挑露台1、最薄处30厚LC5.0轻集料混凝土2%找坡层;2、20厚1:3水泥砂浆找平层,刷处理剂一遍;3、1.2厚三元乙丙橡胶卷材+1.2厚三元乙丙橡胶卷材;4、40厚C20细石防水混凝土捣实压光,内配双向Φ6150钢筋,每6M设分格缝,缝内填高分子密封膏;5、300300防滑地砖,干水泥擦缝；20厚1：3干硬性水泥砂浆结合层,表面撒水泥粉;;九、保温防水瓦屋面住宅斜屋面1、25厚挤塑聚苯板保温隔热层邻近女儿墙或檐口500宽采用燃烧性能为A级的酚醛复合板;2、1.5厚三元乙丙橡胶卷材;3、20厚1:3水泥砂浆,满铺钢丝网,用18号镀锌钢丝绑扎,并与屋面板预埋Φ10钢筋头绑牢;4、1:1.4水泥白灰砂浆加水泥重的3%麻刀卧浆,最薄处20;5、西班牙筒瓦防水型;十、不保温防水瓦屋面斜屋面：屋面下为不封闭房间1、15厚1:3水泥砂浆找平层;2、1.5厚三元乙丙橡胶卷材;3、20厚1:3水泥砂浆,满铺钢丝网,用18号镀锌钢丝绑扎,并与屋面板预埋Φ10钢筋头绑牢;4、1:1.4水泥白灰砂浆加水泥重的3%麻刀卧浆,最薄处20;5、西班牙筒瓦防水型;地下室防水部分防水等级为一级备注：地下室设备用房,柴油发电机房等部位防水等级为一级的地方,采用不小于3.0厚自粘聚合物改性沥青防水卷材+1.5厚聚氨酯防水涂料;地下室的防水层应为连续不间断的封闭整体,桩头,桩帽,施工缝,预埋套管处均应采取防水措施;一、侧墙：1、回填粘土,底部最小500宽,并分层夯实;2、50厚聚苯乙烯保护层;3、1.5厚聚氨酯防水涂料;4、现浇钢筋混凝土侧墙抗渗标号详结施;5、面层;二、底板1、素土夯实;2、100~150厚C15砼垫层;3、20厚1：3水泥防水砂浆找平;4、1.5厚聚氨酯防水涂料;5、50厚C20细石砼保护层;6、现浇钢筋混凝土底版抗渗标号详结施;7、面层;三、顶板1、20厚1:3水泥砂浆找平层如混凝土顶板随捣随抹可保证平整,水泥砂浆找平层可取消;2、2.0厚聚氨酯防水涂料;3、找坡层坡度1%;4、20厚1:3水泥砂浆找平层;5、1.2厚聚氯乙烯防水卷材内增强型耐根穿刺防水卷材;6、纤维无纺布0.2厚土壤隔离层;7、60厚C20细石混凝土双向配筋Φ4200,6mX6m伸缩缝;8、排蓄水层采用防水塑料夹层板H10-H25;9、土工布过滤层;10、种植土;施工员岗位职责在建筑与市政工程施工现场,从事施工组织策划、施工技术与管理,以及施工进度、成本、质量和安全控制等工作的专业人员;1、在项目经理的统一领导下,按照工作分工履行职责、执行公司和项目部的有关管理制度,对工程进度、现场安全、施工质量、材料成本承担主要责任;2、服从项目部经理的领导、管理和指挥,负责本专业施工项目劳动力的优化配置、动态管理;协助项目经理做好施工班组的调配、分工、指挥与管理,管理施工现场文明施工,与材料部门随时联系准备施工物资与机具,确保工程项目的进度计划、质量、安全、成本指标的完成;3、负责制定本专业或分管单项工程每月、每周的施工计划、材料计划和劳力需求计划,做到对施工现场的劳动力进行跟踪平衡,进行劳力补充与减员,向进入施工现场作业的班组下达施工任务书,同时协助技术负责人下达技术安全交底;4、负责本专业的工程量、用工数量的申报、核算及清单编制,包括分包的工程量及零用工等;确保数据真实、准确、完整与及时上报;5、负责本专业工程技术核对、质量检查及验收；负责分管专业及分管单项工程的施工进度、工程质量、现场安全和材料使用的管理;6、加强材料管理,事前做好各专业材料计划,事中要建立使用计划,熟悉各专业图纸,确保材料的正常使用,注意合理安排,避免浪费现象发生；充分利用材料,从而降低成本;7、负责施工现场分管业务内机械设备、吊车、电动工具的安全使用、管理与维护,负责现场用电安全、用气安全和施工安全的管理;8、参与项目部的各种质量、安全、进度、成本检查工作,提出有关的工作建议和整改措施,并按照项目部的分工做好落实和执行;1参与施工组织管理策划;2参与制定管理制度;3参与图纸会审、技术核定;4负责施工作业班组的技术交底;5负责组织测量放线、参与技术复核;6参与制定并调整施工进度计划、施工资源需求计划,编制施工作业计划;7参与做好施工现场组织协调工作,合理调配生产资源；落实施工作业计划;8参与现场经济技术签证、成本控制及成本核算;9负责施工平面布置的动态管理;10参与质量、环境与职业健康安全的预控;11负责施工作业的质量、环境与职业健康安全过程控制,参与隐蔽、分项、分部和单位工程的质量验收;12参与质量、环境与职业健康安全问题的调查,提出整改措施并监督落实;13负责编写施工日志、施工记录等相关施工资料;14负责汇总、整理和移交施工资料;质量员岗位职责在建筑与市政工程施工现场,从事施工质量策划、过程控制、检查、监督、验收等工作的专业人员;一、认真贯彻执行国家及省市的质量政策、规程、标准及质量、环境、健康安全体系的规定和要求;二、负责整个公司的质量监督和检查验收工作;三、隐蔽工程必须会同建设单位现场代表监理共同检查、验收并做好记录;对各工种的分部、分项工程应跟班进行质量检查和验收;发现问题及时处理,严格控制工程质量;四、监督检查各班组做好自检、互检、交接检,随时查验施工班组的各项质量检查记录和质量分析记录;五、真实填写质检内业,建立工程质量档案,及时提供施工班组当月的分项工程质量检查资料,作为发放工资和奖金的依据;六、及时收缴、积存各班组的工程质量检查资料,作为竣工验收的依据;七、及时反映施工质量问题,对违章作业有权停工、返工;八、定期组织召开现场质量例会,研究分析所出现质量问题的原因,制定予控及整改措施;1参与进行施工质量策划;2参与制定质量管理制度;3参与材料、设备的采购;4负责核查进场材料、设备的质量保证资料,监督进场材料的抽样复验;5负责监督、跟踪施工试验,负责计量器具的符合性审查;6参与施工图会审和施工方案审查;7参与制定工序质量控制措施;8负责工序质量检查和关键工序、特殊工序的旁站检查,参与交接检验、隐蔽验收、技术复核; 9负责检验批和分项工程的质量验收、评定,参与分部工程和单位工程的质量验收、评定;10参与制定质量通病预防和纠正措施;11负责监督质量缺陷的处理;12参与质量事故的调查、分析和处理;13负责质量检查的记录,编制质量资料;14负责汇总、整理、移交质量资料;安全员岗位职责在建筑与市政工程施工现场,从事施工安全策划、检查、监督等工作的专业人员;1参与制定施工项目安全生产管理计划;2参与建立安全生产责任制度;3参与制定施工现场安全事故应急救援预案;4参与开工前安全条件检查;5参与施工机械、临时用电、消防设施等的安全检查;6负责防护用品和劳保用品的符合性审查;7负责作业人员的安全教育培训和特种作业人员资格审查;协助有关部门做好新工人、特种作业人员、变换工种人员的安全技术、安全法规及安全知识的培训、考核、发证工作;8参与编制危险性较大的分部、分项工程专项施工方案;9参与施工安全技术交底;10负责施工作业安全及消防安全的检查和危险源的识别,对违章作业和安全隐患进行处置;11参与施工现场环境监督管理;12参与组织安全事故应急救援演练,参与组织安全事故救援;13参与安全事故的调查、分析;参加安全事故调查分析会议,并作好相关记录,及时向有关领导报告;15负责安全生产的记录、安全资料的编制;16做好安全生产的安全教育工作,组织好安全生产、文明施工达标活动;主持或参加各种定期安全检查,做好记录,定期上报;17掌握施工进度及生产情况,研究解决施工中的不安全隐患,并提出改进意见和措施;18按照施工组织设计方案中的安全技术措施,督促检查有关人员贯彻执行;19对违反劳动纪律、违反安全条例、违章指挥、冒险作业行为,或遇到严重险情,有权暂停生产;20组织或参与进入施工现场的劳保用品防护设施、器具、机械设备的检验检测及验收工作;21负责汇总、整理、移交安全资料;资料员岗位责任职责1．岗位职责1负责施工单位内部及与建设单位、勘察单位、设计单位、监理单位材料及设备供应单位、分包单位、其他有关部门之间的文件及资料的收发、传达、管理等工作,应进行规范管理,做到及时收发、认真传达、妥善管理、准确无误;2负责所涉及到的工程图纸的收发、登记、传阅、借阅、整理、组卷、保管、移交、归档;3参与施工生产管理,做好各类文件资料的及时收集、核查、登记、传阅、借阅、整理、保管等工作;4负责施工资料的分类、组卷、归档、移交工作;5及时检索和查询、收集、整理、传阅、保存有关工程管理方面的信息;6处理好各种公共关系;2．收集工程资料的原则1及时参与原责;施工单位文件资源的收集、管理工作必需纳入整个工程项目管理的全过程,资料员应该参加有关工程的技术、质量、安全、协调等各方面的会议,并应经常深入施工工程现场,了解施工动态,及时准确地掌握工程施工管理方面全面信息,便于施工资源的及时收集、整理和核对;2保持同步原责;资源的收集工作与工程施工的每一道工序密切相关,必须与工程的施工同步进行,以保证文件资源的准确性和时效性;3认真把关原责;与项目经理、施工技术负责人密切配合,严把文件资源的质量关;无论是对企业内部,还是对相关单位之间往来的文件资源都应认真核查、校对,发现问题,及时纠正;3．文件资料的管理工作1整理分类;施工资源必须及时整理、分类,其分类的方法的很多;1按资料的来源不同;如分为属于建设单位的、勘察单位、设计单位、监理单位的、材料设备供应单位的、施工总包单位的、分包单位的、有关部门的等等;2按资料归档的对象不同分类;如属于建设单位的、施工单位的、城建档案馆的等等;3按资料的专业性质不同分类;如属于建筑结构工程的、建筑装饰装修工程的、建筑给水排水及采暖工程的、通风与空调工程的、建筑电气工程的、建筑智能工程的、电梯工程的等等;4按资料的内容不同分类;如属于施工管理资料的、施工技术资料的、施工物质资料的、施工测量记录的、施工记录的、隐蔽工程检查验收记录的、施工检测资料的、施工质量验收记录的、工程竣工验收资料的等5按资料形成先后顺序分类;对同一类型的资料应其形成时间的先后顺序进行排序;2存放保管;施工单位及项目经理部应配置适当的房间、器具如文件筐、文件夹、文件盒、文件柜等来存放文件资料;并加强管理和增强防范意识,做好“防火、防盗、防露、防虫、防尘”等工作;3严格履行借阅手续;应建立建健全完善的关于文件及资料的收集、分类、整理、保存、传阅、借阅、查阅等制度,严格按照规定的程序办理,避免文件资料的丢失和损坏;在工作中,收文应记录文件名、文件摘要、发放部门、文件编号、收文日期、收文人员应签字；借阅或传阅应注明借阅或传阅的日期,借阅人名,传阅责任人,传阅范围及期限,借阅或传阅人应当签字认可,到期应及时归还；借阅或传阅文件借传出后,应在文件夹的内附目录中做上标记;4及时组卷、保管、移交、归档;整理后的文件应及时组卷,按照合同和有关规定,及时把需要建设单位、施工单位、城建档案馆保存收藏的竣工资料,分别进行移交,完好归档;4．处理好各种公共关系1处理好与项目经理之间责任承包关系;2处理好与技术负责人之间的业务直接领导与被领导关系;3处理好与技术员、施工员、材料员、质量员、安全员、造价员等之间的关系; 4处理好与与项目经理部及公司主管部门之间的局部与整体之间的关系;5处理好与勘察单位、设计单位、之间的业务往来关系;6处理好与监理单位之间的监理与被监理的关系;7处理好与城建档案管理部门之间的监督、指导与被监督、指导的关系;保温上人屋面住宅上人平屋面露台3、20厚1：3水泥砂浆找平层,刷处理剂一遍4、1.2厚三元乙丙橡胶卷材1、最薄处30厚LC5.0轻集料混凝土2%找坡层2、25厚挤塑聚苯板保温隔热层5、内配双向Φ6150钢筋6、40厚C20细石非泵送商品防水混凝土捣实压光,每6m设分隔缝,缝内填高分子密封膏;7、300300防滑地砖,干水泥擦缝,20厚1：3干硬性水泥砂浆结合层,表面撒水泥粉;。

经检查卷材防水层基层、基面、 基层阴阳角符合验收要求
观察检查，搭接缝粘结牢固，密 封严密，无皱褶、翘边和鼓泡等
缺陷
防水层的保护层与防水层粘结牢 固，结合紧密、厚度均匀一致
符合要求
目 4 卷材搭接宽度允许偏差
-10mm 0 0 # # 0 0 # # # 0
专业工长（施工员）
施工单位检查评定结果
项目专业质量检查员：
卷材防水层检验批质量验收记录表 GB50208-2011
单位（子单位）工程名称
工程1
010503 001
分部（子分部）工程名称
地基与基础(地下防水)
验收部位 新验收部位1
施工单位
项目经理
施工执行标准名称及编号
地下工程防水技术规范（GB50108-2008）
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单 位验收记录
监理(建设)单位验收结论
专业监理工程师： (建设单位项目专业技术负责人)
施工班组长 年月日 年月日
1
卷材及配套材料质量
第4.3.15条
经检查防水卷材有合格
第4.3.16条
卷材防水层的施工方法及细部节 点构造做法符合设计要求
符合要求
目
1
一2 般
3 项
卷材搭接缝 立面卷材接槎宽度 保护层与防水层粘结
第4.3.17条 第4.3.18条 第4.3.19条
