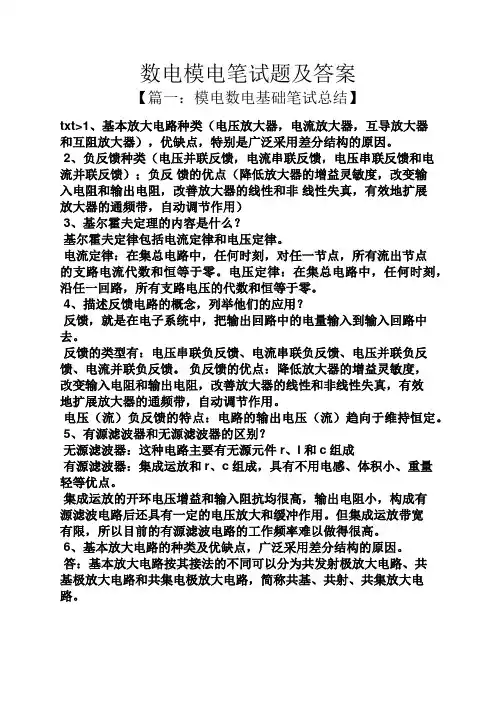

【篇一：模电数电基础笔试总结】
txt>1、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
2、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反 馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非 线性失真，有效地扩展放大器的通频带，自动调节作用）
3、基尔霍夫定理的内容是什么？
基尔霍夫定律包括电流定律和电压定律。
电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流代数和恒等于零。电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
4、描述反馈电路的概念，列举他们的应用？
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。 负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压（流）负反馈的特点：电路的输出电压（流）趋向于维持恒定。
5、有源滤波器和无源滤波器的区别？
无源滤波器：这种电路主要有无源元件r、l和c组成
有源滤波器：集成运放和r、c组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
6、基本放大电路的种类及优缺点，广泛采用差分结构的原因。
答：基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路，简称共基、共射、共集放大电路。 共射放大电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻较大，频带较窄。常做为低频电压放大电路的单元电路。

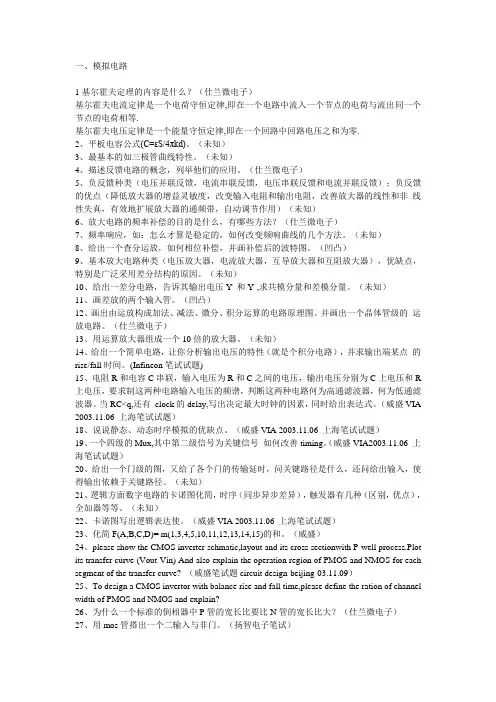

一、模拟电路
1基尔霍夫定理的内容是什么？（仕兰微电子）
基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.
基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.
2、平板电容公式(C=εS/4πkd)。（未知）
3、最基本的如三极管曲线特性。（未知）
4、描述反馈电路的概念，列举他们的应用。（仕兰微电子）
5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非 线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）
6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）
7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知）
8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。（凹凸）
9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。（未知）
10、给出一差分电路，告诉其输出电压Y 和Y-,求共模分量和差模分量。（未知）
11、画差放的两个输入管。（凹凸）
12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的 运放电路。（仕兰微电子）
13、用运算放大器组成一个10倍的放大器。（未知）
14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点 的rise/fall时间。(Infineon笔试试题)
15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。当RC
2003.11.06 上海笔试试题）
18、说说静态、动态时序模拟的优缺点。（威盛VIA 2003.11.06 上海笔试试题）
《电子技术基础》
实验报告
学 院 计算机与软件学院
专 业 网络工程
班 级 2016级2 班
学 号 ***********
姓 名 罗佳欣
指导教师 张群
南京信息工程大学实验（实习）报告
实验（实习）名称 译码器的应用 实验（实习）日期 6月26日 得分 指导教师 张群
系 计软院 专业 网络工程 年级 大二 班次 2 姓名 罗佳欣 学号 20161346057
一、 实验名称
译码器的原理及应用
二、 实验目的
使用模拟软件实现译码器
三、 实验内容
1、译码器的仿真调试
2、译码器的结果分析
四、 实验总结
通过模拟实验了解了译码器的元器件以及电路连接方式。
南京信息工程大学实验（实习）报告
实验（实习）名称 数据选择器的应用 实验（实习）日期 6月26日 得分 指导教师 张群
系 计软院 专业 网络工程 年级 大二 班次 2 姓名 罗佳欣学号 20161346057
一、实验名称
数据选择器的原理及应用
二、实验目的
使用模拟软件实现数据选择器
三、实验内容
1、数据选择器仿真分析
2、数据选择器分析结果
四、实验总结
通过模拟实验了解了数据选择器的元器件以及电路连接方式。
南京信息工程大学实验（实习）报告
实验（实习）名称 加法器的应用 实验（实习）日期 6月26日 得分 指导教师 张群

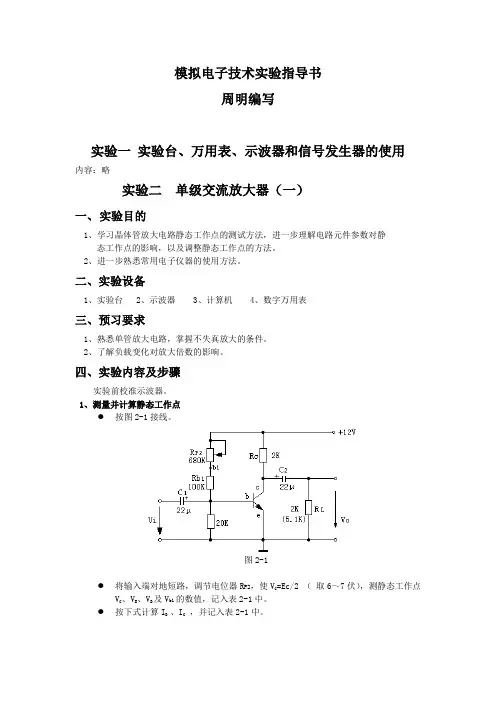

模拟电子技术实验指导书
