Spirent TestCenterL2带1层VLAN的2544非对称吞吐量测试编号版本修改时间说明18254411-cs020001 05/08/2009 温明(Ming.Wen)目录1 连接Spirent TestCenter机箱并占用测试端口 (3)2 设置测试端口物理层属性 (3)4 启动所需的网络仿真 (7)5 创建测试流量 (7)6 对流量发送属性进行配置。
(25)7对流量接收属性进行配置。
(25)8 定义测试进程 (25)9 对全局参数进行设置 (25)10 运行测试，查看和分析测试结果 (26)11 常见问题 (28)拓扑示意图1 连接Spirent TestCenter机箱并占用测试端口2 设置测试端口物理层属性2a 更改端口1的名称为down1，同样方法修改端口2和端口3的名称。
2b修改端口1的自协商参数，使端口1协商后为100M全双工2b1 选择修改MII Registers 项。
2b2 修改接口的协商参数，并重新协商。
2b3 观察端口1协商后的工作状态为100M全双工。
2c 使用同样方法使端口2协商后的工作状态为100M全双工。
2d 端口3使用默认的自协商参数，协商后工作状态为1G全双工。
2e 点击Apply后，确认所有端口的工作状态。
3 定义测试流量节点本例中定义流量节点定义在第5步中由向导完成。
4 启动所需的网络仿真本测试例不使用生成网络仿真5 创建测试流量本测试例使用向导创建主机和测试流量5a 启动测试向导5b 选择非对称性能测试套（Asymmetric Performance Test Package ）5c 选择非对称性能测试套的吞吐量测试5d 选择端口并进行端口仿真类型分配。
5e 增加下行流量末端节点5e1 点击Add进入节点增加向导5e2 在设备增加向导中选择端口5e3 配置协议参数5e4 配置封装方式5e5 配置设备的组参数5e6 配置VLAN相关的参数5e7 配置生成设备的参数5e8 点击Finish完成下行流量末端节点生成。

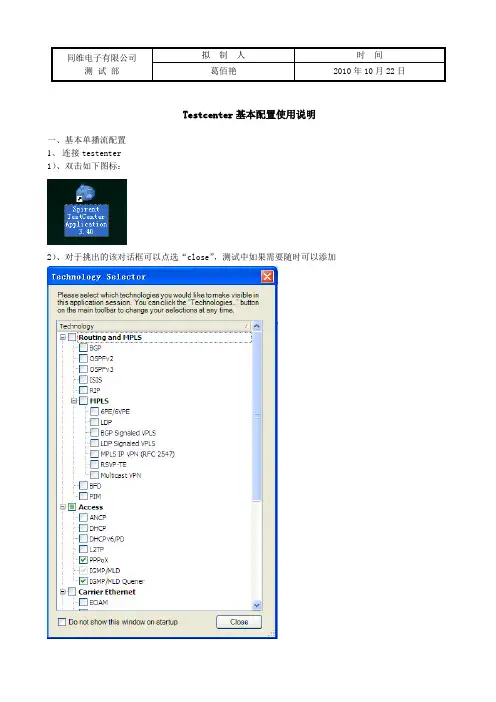

同维电子测试部拟制人时间佰艳2010年10月22日Testcenter基本配置使用说明一、基本单播流配置1、连接testenter1）、双击如下图标：2）、对于挑出的该对话框可以点选“close”，测试中如果需要随时可以添加后续需要添加，可以点选工具栏里面的“Technologies”，具体如下图：3）、点选工具栏里面的“Actions”“Chassis”“Port Reservation”4）、在如上操作弹出的对话框中点选“Add Chassis”5）、在如上操作弹出的对话框中输入IP地址后，点选ok。
6）、选中测试使用的端口，点选“ok”，具体如下：备注：testcenter 2个端口为一板卡，所以即使不使用12口，使用11口，则12口也不能再次被其他人使用。
2、基本编辑流量1）、testcenter的端口默认下是copper，如使用的是光口，需要进行切换，具体如下：点选完“Fiber”后，点选“Apply”将配置应用。
2)、依次操作如下：3）、按照如上操作后，会弹出如下对话框，依次进行如下配置A、进行“stream name”，“Frame size”设置。
B、点选上图的“Frame”进行，mac地址配置，具体如下（此时为untag包）：C、如为tag包，需要依次进行如下操作：添加测试所要使用的Vlan IDD、设置接收端口：将接收端口添加到“Receive ports”列，点选“ok”，具体如下：E、进行流量配置：点选“Load per stream block”，针对每条流进行速率配置。
F、不同端口的流量编辑ok后，可以进行打包可以点选1的方式进行“针对所有端口，或者选中某个端口的“Traffic generator”,右键点选2进行操作，暂停则按照相反操作。
3、抓包A、第一次使用testcener的抓包功能需要进行如下配置选中某个端口的“captuer”“setting”“browers”后，点选电脑中“wireshark”的安装文件路径。

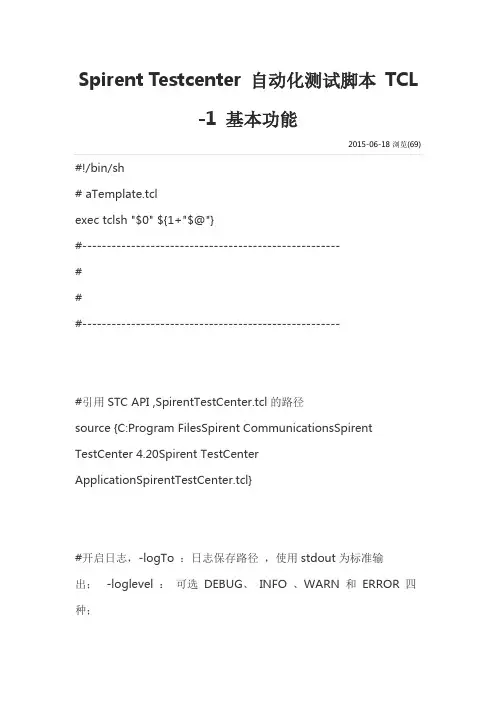

Spirent Testcenter自动化测试脚本TCL -1基本功能2015-06-18 浏览(69) #!/bin/sh# aTemplate.tclexec tclsh "$0" ${1+"$@"}#-----------------------------------------------------###-----------------------------------------------------#引用STC API ,SpirentTestCenter.tcl的路径source {C:ProgramFilesSpirentCommunicationsSpirentTestCenter4.20Spirent TestCenterApplicationSpirentTestCenter.tcl}#开启日志，-logTo：日志保存路径，使用stdout为标准输出； -loglevel：可选DEBUG、INFO 、WARN 和ERROR 四种；stc::configautomationoptions -logTo "aTemplateLog.txt" -logLevel DEBUG #配置机框Ip槽位端口号set chassisAddress "192.168.0.100"set slotPort1 "8/25"set slotPort2 "8/26"#创建一个项目set ProjectA [stc::create project]#在项目ProjextA下创建一个发送端口和一个接收端口set TxPort [stc::create port -under $ProjectA]set RxPort [stc::create port -under $ProjectA]set portReturn [stc::config $TxPort -location "//$chassisAddress/$slotPort1"] set portReturn [stc::config $RxPort -location "//$chassisAddress/$slotPort2"]#配置端口类型，根据实际端口类型选择参数：Ethernet10GigFiber、Ethernet100GigFiber、Ethernet40GigFiber、Ethernet10GigCopper、EthernetCopper等；set ethernetFiber(1) [stc::create "Ethernet10GigFiber" -under $TxPort-Name "ethernetFiber 1"]set ethernetFiber(2) [stc::create "Ethernet10GigFiber" -under $RxPort-Name "ethernetFiber 2"]#在发送端口下创建StreamBlock(1)set StreamBlock(1) [stc::create "StreamBlock"-under $TxPort-frameConfig ""-FrameLengthMode "FIXED"-FixedFrameLength "222"-name "StreamBlock_1"]#在StreamBlock(1)中添加EthII头set StrEthII [stc::create ethernet:EthernetII -under $StreamBlock(1) -name eht_1 -srcMac 11:11:11:11:11:11 -dstMac 22:22:22:22:22:22 ]#添加IPv4头set strIPv4 [stc::create ipv4:IPv4 -under $StreamBlock(1) -name Ipv4_1 -sourceAddr 10.10.10.10 -destAddr 20.20.20.20]#添加TCP头set strTcp [stc::create tcp:Tcp -under $StreamBlock(1) -name tcp1-sourcePort 10 -destPort 20 ]#创建Streamblock2set StreamBlock(2) [stc::create "StreamBlock"-under $TxPort-frameConfig ""-FrameLengthMode "FIXED"-FixedFrameLength "222"-name "StreamBlock_2"]set StrEthII [stc::create ethernet:EthernetII -under $StreamBlock(2) -name eht_2 -srcMac 31:11:11:11:11:11 -dstMac 42:22:22:22:22:22 ]#添加IPv4头set strIPv4 [stc::create ipv4:IPv4 -under $StreamBlock(2) -name Ipv4_2-sourceAddr 40.40.40.40 -destAddr 50.50.50.50]#添加TCP头set strTcp [stc::create udp:Udp -under $StreamBlock(2) -name tcp_2-sourcePort 40 -destPort 50 ]#配置StreamBlock(1)的modifier 可以选择RangeModifer、RandomModifier、TableModifier#StreamBlock1 源Ip随机set RandomModifier1 [stc::create RandomModifier -under $StreamBlock(1) -Mask {0.0.0.255} -RecycleCount 10 -Offset 0 -EnableStream FALSE-OffsetReference {Ipv4_1.sourceAddr} ]#StreamBlock2 目的Ip递增set RangeModifier2 [stc::create RangeModifier -under $StreamBlock(2)-ModifierMode INCR -Mask {0.0.255.0} -StepValue {0.0.1.0}-RecycleCount 10 -RepeatCount 0 -Data {0.0.50.0} -EnableStream FALSE -Offset 0 -OffsetReference {Ipv4_2.destAddr} -Active true]#在发送端口创建generatorset generator1 [stc::get $TxPort -children-Generator ]stc::config $generator1 -Name "Generator_1"#配置generator1 ,set generatorConfig1 [stc::get $generator1 -children-GeneratorConfig ]#-------------------------------配置说明--------------------------------------------#SchedulingModes属性，可选参数：PORT_BASED 、RATE_BASED 、PRIORITY_BASED 、MANUAL_BASED#DurationMode属性，可选参数：CONTINUOUS 、BURSTS 、SECONDS 等，#LoadUnit属性，可选参数：PERCENT_LINE_RATE 、FRAMES_PER_SECOND 、BITS_PER_SECOND 、# KILOBITS_PER_SECOND 、MEGABITS_PER_SECOND 、INTER_BURST_GAP#--------------------------------------------------------------------------------- stc::config $generatorConfig1 -SchedulingMode "PORT_BASED"-DurationMode "BURSTS"-BurstSize 1-Duration 20#在接收端口创建analyzerset analyzer1 [stc::get $RxPort -children-Analyzer]#配置analyzerstc::config $analyzer1 -Name "Analyzer 1"set analyzerConfig1 [stc::get $analyzer1 -children-AnalyzerConfig]#-------------------------------配置说明-------------------------------------------- #TimestampLatchMode属性，可选参数：START_OF_FRAME 、END_OF_FRAME##--------------------------------------------------------------------------------- stc::config $analyzerConfig1 -TimestampLatchMode "END_OF_FRAME" -JumboFrameThreshold "1500" -OversizeFrameThreshold "2000"-UndersizeFrameThreshold "64" -AdvSeqCheckerLateThreshold "1000" -Name "AnalyzerConfig_1"#配置实时结果获取#结果保存在与脚本相同路径下，结果文件名为resultset generatorResult [ stc::subscribe -Parent $ProjectA-ResultParent $TxPort-ConfigType Generator-resulttypeGeneratorPortResults-filenameprefix "result"]set analyzerResult [ stc::subscribe -Parent $ProjectA-ResultParent $RxPort-ConfigType Analyzer-resulttypeAnalyzerPortResults-filenameprefix "result" ]#连接机框set resultReturn [ stc::connect $chassisAddress]#占用端口set resultReturn [ stc::reserve "//$chassisAddress/$slotPort1"]set resultReturn [ stc::reserve "//$chassisAddress/$slotPort2"]#配置抓包端口set captureRx [stc::get $RxPort -children-capture]set captureTx [stc::get $TxPort -children-capture]#-----------------------------------配置说明-------------------------------------#mode 属性，可选参数：REGULAR_MODE，抓所有报文；SIG_MODE：抓有signature的报文。

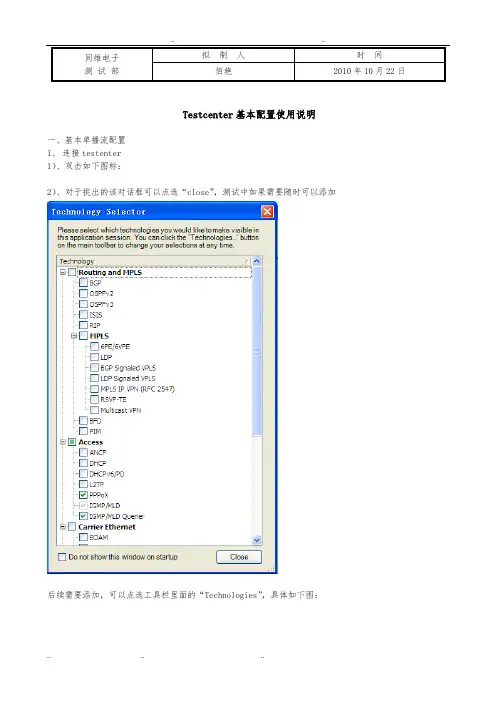

同维电子有限公司测试部拟制人时间葛佰艳2010年10月22日Testcenter基本配置使用说明一、基本单播流配置1、连接testenter1）、双击如下图标：2）、对于挑出的该对话框可以点选“close”，测试中如果需要随时可以添加后续需要添加，可以点选工具栏里面的“Technologies”，具体如下图：3）、点选工具栏里面的“Actions”“Chassis”“Port Reservation”4）、在如上操作弹出的对话框中点选“Add Chassis”5）、在如上操作弹出的对话框中输入IP地址后，点选ok。
6）、选中测试使用的端口，点选“ok”，具体如下：备注：testcenter 2个端口为一张板卡，所以即使不使用12口，使用11口，则12口也不能再次被其他人使用。
2、基本编辑流量1）、testcenter的端口默认下是copper，如使用的是光口，需要进行切换，具体如下：点选完“Fiber”后，点选“Apply”将配置应用。
2)、依次操作如下：3）、按照如上操作后，会弹出如下对话框，依次进行如下配置A、进行“stream name”，“Frame size”设置。
B、点选上图的“Frame”进行，mac地址配置，具体如下（此时为untag包）：C、如为tag包，需要依次进行如下操作：添加测试所要使用的Vlan IDD、设置接收端口：将接收端口添加到“Receive ports”列，点选“ok”，具体如下：E、进行流量配置：点选“Load per stream block”，针对每条流进行速率配置。
F、不同端口的流量编辑ok后，可以进行打包可以点选1的方式进行“针对所有端口，或者选中某个端口的“Traffic generator”,右键点选2进行操作，暂停则按照相反操作。
3、抓包A、第一次使用testcener的抓包功能需要进行如下配置选中某个端口的“captuer”“setting”“browers”后，点选电脑中“wireshark”的安装文件路径。
Spirent Testcenter L4-L7 基本操作1．设置相关的环境变量选择tools-> preferences 中，选择Miscellaneous->Spirent Testcenter在这个界面中，要配置两个地方：Path to Tcl Interpreter 域，选择tclsh 解析器所在的目录。
比如安装了activetcl8.4.13.exe 以后,把tclsh84.exe给选进去。
Path to Initialization Script 域，选择Spirent Testcenter安装目录下的Layer 4-7 Application\STC\ SpirentTestCenter.tcl2．连接Spirent Testcenter 机框选择administrator->Spirent Testcenter Chassis在进入的界面中，选择equipment->add chassis , 在弹出的界面中，填入IP address3．Reserver 要用的端口组在连接上机框以后，界面上显示如下：如图中：10.61.49.240 是代表机框的IP地址10.61.49.240:2 代表测试卡在机框的2号槽位下面的Port1,2Port3,4…….是指端口组。
在Testcenter 上，每两个端口上有一个CPU，组成一个端口组，比如Port1和2组成端口组1，Port 3和4 组成端口组2，…..依此类推。
一块12口卡，就有6个端口组，用户可以以端口组为单位进行Reserve.在每个端口组的前面，绿灯表示这个端口组空闲，可以被Reserve红灯表示这个端口组已经被别的用户Reserve蓝灯表示这个端口组被本用户Reserve 成功在端口组上点右键，Reserve 要用的端口组：注意：a.只有在Active Software 中显示L4l7 2.xx.xxxx的端口组可以用来进行L4-L7测试。
