机械设计试题样卷14

机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。

A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。

机械设计期末测试题一、是非题（“丿”表示是，“X ”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。

（X ）2、滚动轴承内圈与轴径的配合通常采用基轴制。

（X ）3、验算径向滑动轴承的pv 值是为了限制轴承的温升，保证轴承的抗胶合能力。

（丿）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。

（X ）5、在V 带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。

（X ）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。

（丿）7、普通平键的定心精度高于花键的定心精度。

（X ）8、链传动中链轮齿数应尽量取奇数。

（丿）9、V 带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。

（X ）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。

（X ）二、填空题（每空1分，共15分）o a =200Mpa ，工作点位于塑性安全区，则该零件的安全系 2、普通平键的截面尺寸根据轴的直径确定，键的长度一般参考轮毂宽度一确定。

3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是 和一带轮两侧的带存在拉力差一。

4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。

5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。

6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳 强度的影响分别是减小和不变。

7、蜗杆传动的失效通常发生在—蜗轮—轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。

三、选择题（每小题2分，共16分）1、在常用的螺纹联接中，自锁性能最好的螺纹是（A ）。

A ）三角形螺纹B ）梯形螺纹C ）锯齿形螺纹D ）矩形螺纹2、当键联接强度不足时，可采用双键，使用两个平键，要求键（D ）布置。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，以下哪种情况下需要考虑材料的疲劳强度？A. 零件仅承受静态载荷B. 零件承受周期性变化的载荷C. 零件只在初期使用时承受载荷D. 零件在高温环境下工作2. 机械设计中，为了提高轴的刚度，以下哪种方法最有效？A. 增加轴的直径B. 改变轴的材料C. 增加轴的长度D. 增加轴的表面粗糙度3. 下列哪种传动方式具有传动效率高的特点？A. 链传动B. 齿轮传动C. 液压传动D. 皮带传动4. 在机械设计中，为了减少摩擦和磨损，通常采用哪种方法？A. 增加接触压力B. 减少接触面积C. 使用润滑剂D. 增加表面粗糙度5. 机械零件的公差等级是根据什么来确定的？A. 零件的形状B. 零件的尺寸C. 零件的加工成本D. 零件的功能要求6. 以下哪种类型的轴承通常用于承受轴向载荷？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承7. 在机械设计中，为了提高机构的传动精度，通常采用哪种方法？A. 增加传动链的长度B. 采用精密齿轮C. 增加传动链的弹性D. 减少传动链的刚度8. 以下哪种材料最适合用于制作高温环境下工作的机械零件？A. 铸铁B. 不锈钢C. 铝合金D. 钛合金9. 在机械设计中，为了提高零件的疲劳强度，可以采用哪种方法？A. 增加零件的尺寸B. 改变零件的形状C. 采用表面处理技术D. 改变零件的材料10. 机械设计中，为了确保零件的可靠性，通常需要进行哪种类型的分析？A. 静态分析B. 动态分析C. 疲劳分析D. 热分析二、填空题（每题2分，共20分）1. 在机械设计中，__________是指零件在规定的使用寿命内，不发生断裂或不允许的变形的能力。

2. 为了减少机械运转中的摩擦和磨损，设计时应尽量使接触面保持__________状态。

3. 机械设计中，常用的传动方式有齿轮传动、皮带传动、链传动和__________传动。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。

答案：三视图2. 金属材料的强度通常与其________有关。

答案：晶粒大小3. 齿轮传动的效率与________有关。

答案：齿面硬度4. 轴承的寿命可以通过________来计算。

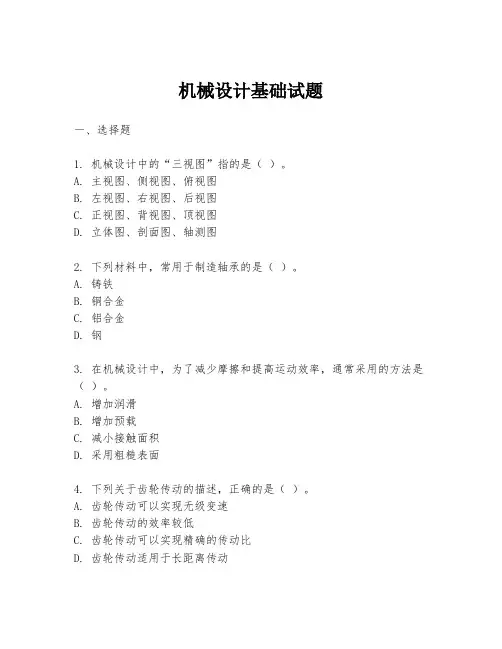

机械设计基础试题一、选择题1. 机械设计中的“三视图”指的是（）。

A. 主视图、侧视图、俯视图B. 左视图、右视图、后视图C. 正视图、背视图、顶视图D. 立体图、剖面图、轴测图2. 下列材料中，常用于制造轴承的是（）。

A. 铸铁B. 铜合金C. 铝合金D. 钢3. 在机械设计中，为了减少摩擦和提高运动效率，通常采用的方法是（）。

A. 增加润滑B. 增加预载C. 减小接触面积D. 采用粗糙表面4. 下列关于齿轮传动的描述，正确的是（）。

A. 齿轮传动可以实现无级变速B. 齿轮传动的效率较低C. 齿轮传动可以实现精确的传动比D. 齿轮传动适用于长距离传动5. 机械设计中，为了提高结构的刚性，常采用的方法是（）。

A. 增加材料的厚度B. 采用轻质材料C. 减小连接面积D. 增加支撑点数量二、填空题1. 在机械设计中，为了实现平稳传动，常采用__________来平衡往复运动中的惯性力。

2. 螺纹联接的预紧力可以通过__________的方法来调整，以确保连接的紧密性和可靠性。

3. 机械设计中，为了减少振动和提高精度，常采用__________轴承来承受高速旋转的轴。

三、简答题1. 请简述机械设计中的“强度”与“刚度”的区别。

2. 描述滑动轴承和滚动轴承各自的优缺点。

3. 说明在机械设计中，为什么需要进行热平衡分析。

四、计算题1. 一台机械装置中的齿轮传动系统，大齿轮有100个齿，小齿轮有25个齿。

如果小齿轮的转速为1200转/分钟，求大齿轮的转速。

2. 一根直径为30mm的轴，受到的最大剪力为2500N。

如果材料的剪切强度为60MPa，求该轴的安全性系数。

3. 一台液压升降平台，油压为15MPa，活塞面积为0.02平方米。

求活塞受到的压力以及液压升降平台能够提供的举升力。

五、设计题设计一个简单的机械手臂，要求能够实现水平和垂直方向上的移动，并能够抓取和释放物体。

请提供设计方案，包括机械手臂的结构图、主要部件的材料选择、驱动方式以及控制系统的简要说明。

机械设计期末考试试卷一、选择题（每题2分，共20分）1. 机械设计中，常用材料的弹性模量是指材料的：A. 抗拉强度B. 屈服强度C. 刚度D. 硬度2. 在机械设计中，疲劳强度通常指的是材料在何种条件下的强度：A. 静态载荷B. 动态载荷C. 冲击载荷D. 随机载荷3. 以下哪个不是机械设计中常见的传动方式：A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动4. 机械设计中，为了提高零件的疲劳寿命，通常采取以下哪种措施：A. 增加材料的硬度B. 增加零件的厚度C. 表面硬化处理D. 增加零件的重量5. 机械设计中，静力学平衡条件不包括以下哪一项：A. 力的平衡B. 力矩的平衡C. 能量的平衡D. 动量的平衡二、简答题（每题10分，共30分）6. 简述机械设计中材料选择的基本原则。

7. 解释什么是应力集中，并举例说明如何减少应力集中。

8. 描述机械设计中常见的几种连接方式，并简要说明其特点。

三、计算题（每题15分，共30分）9. 假设有一个直径为100mm的轴，承受最大扭矩为500Nm。

请计算该轴在最大扭矩下的剪切应力，并确定其是否满足安全要求（假设材料的许用剪切应力为75MPa）。

10. 给定一个机械零件的尺寸和材料属性，计算其在特定载荷下的变形量，并判断是否满足设计要求。

四、设计题（每题20分，共20分）11. 设计一个简单的机械手爪，用于抓取不同形状和大小的物体。

请描述其工作原理，所需材料，以及可能的改进方向。

五、论述题（每题10分，共10分）12. 论述机械设计中创新的重要性，并给出两个实际的创新设计案例。

六、结束语本次考试到此结束，请各位同学认真检查自己的答案，确保没有遗漏。

祝各位同学取得优异的成绩。

【注】本试卷仅供参考，具体考试内容和形式以实际考试为准。

《机械设计》考试题库试题 A一、填空（每空 1 分，共20 分）1．在疲劳曲线上，以循环基数N0 为界分为两个区：当N≥N0时，为（）区；当N＜N0时，为（）区。

2．刚度是指机械零件在载荷作用下抵抗（）的能力。

零件材料的弹性模量越小，其刚度就越（）。

3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。

4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。

5．正是由于（）现象，使带传动的传动比不准确。

带传动的主要失效形式为（）和（）。

6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。

7．链传动水平布置时，最好（）边在上，（）在下。

8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。

9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率。

10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（）个键计算。

二、判断题（每小题 1 分，共10 分）（正确的划“√”，错误的划“×”）1 ．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。

（）2. 两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。

（）3. 在计算转轴的强度时，安全系数法比当量弯矩法更精确。

（）F4. 相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。

（ ）5. 闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。

（ ）6. 由于链传动不需要张紧力，故作用在轴上的载荷较小。

（）7 ． 正 是 由 于 过 载 时 产 生 “ 弹 性 滑 动 ”， 故 带 传 动 对 传 动 系 统 具 有 保 护 作 用 。

（）8. 楔键只能用于单向传动，双向传动时，必须采用两个楔键。

（ ）9. 性能等级为 6.6 级的螺栓，其屈服点s＝ 600MPa 。

（）10. 机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。

机械设计基础试题及答案一、选择题1. 机械设计中，通常所说的“三视图”是指：A. 俯视图、侧视图、透视图B. 正面图、背面图、侧面图C. 俯视图、主视图、左视图D. 正视图、侧视图、仰视图答案：C2. 以下哪个不是机械设计中常用的材料？A. 钢B. 铝C. 塑料D. 玻璃答案：D3. 在机械设计中，静载荷与动载荷的主要区别在于：A. 载荷大小B. 载荷方向C. 载荷是否随时间变化D. 载荷作用的物体类型答案：C4. 机械设计中，以下哪个不是常用的传动方式？A. 齿轮传动B. 链传动C. 皮带传动D. 液压传动答案：D5. 以下哪个因素不是影响机械零件疲劳寿命的主要因素？A. 材料的疲劳强度B. 载荷的循环次数C. 零件的几何形状D. 零件的制造成本答案：D二、简答题1. 简述机械设计中使用材料的基本要求。

答：机械设计中使用材料的基本要求包括：足够的强度和刚度，以承受预期的载荷；良好的韧性和塑性，以适应冲击和变形；良好的耐磨性和耐腐蚀性，以延长使用寿命；良好的加工性能，以便于制造和装配；以及合理的成本效益比。

2. 解释什么是应力集中，并举例说明其在机械设计中的影响。

答：应力集中是指在材料的某些局部区域，由于几何形状、材料不连续性或载荷方式的变化，导致应力值远高于平均应力的现象。

例如，孔、缺口或锐角等几何特征都可能导致应力集中。

在机械设计中，应力集中会增加零件的疲劳破坏风险，因此设计时应尽量避免这些特征或采取相应的措施来降低其影响。

三、计算题1. 一个直径为100mm的圆杆，承受一个垂直于杆轴的拉力F=10kN。

如果材料的许用应力为150MPa，试计算该圆杆的安全性。

答：首先计算圆杆的截面积A，A = π * (D/2)^2 = π * (0.1m / 2)^2 ≈ 0.00785m²。

然后计算圆杆的应力σ，σ = F / A =10,000N / 0.00785m² ≈ 1,272,727Pa。

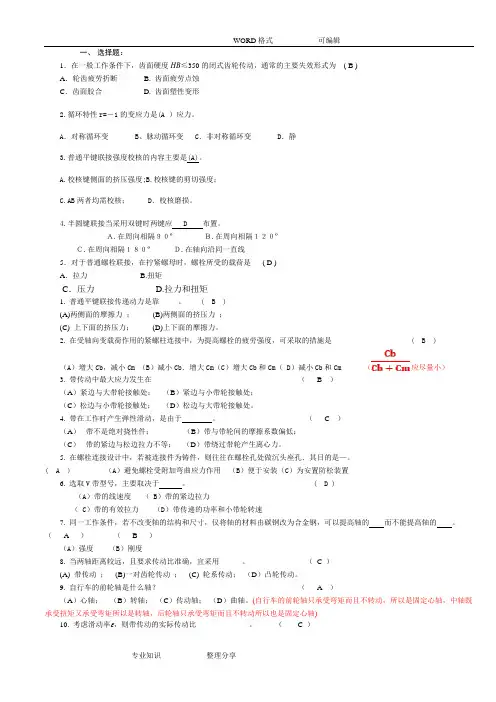

一、选择题：1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为( B )A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2.循环特性r=－1的变应力是(A ）应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静3.普通平键联接强度校核的内容主要是(A)。

A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核； D．校核磨损。

4.半圆键联接当采用双键时两键应 D 布置。

Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线5．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( D )A．拉力 B.扭矩C．压力 D.拉力和扭矩1. 普通平键联接传递动力是靠_____。

( B )(A)两侧面的摩擦力；(B)两侧面的挤压力；(C) 上下面的挤压力；(D)上下面的摩擦力。

2. 在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是 ( B )（A）增大Cb，减小Cm （B）减小Cb．增大Cm（C）增大Cb和Cm（ D）减小Cb和Cm （应尽量小）3. 带传动中最大应力发生在（ B ）（A）紧边与大带轮接触处；（B）紧边与小带轮接触处；（C）松边与小带轮接触处；（D）松边与大带轮接触处。

4. 带在工作时产生弹性滑动，是由于。

（ C ）（A）带不是绝对挠性件；（B）带与带轮间的摩擦系数偏低；（C）带的紧边与松边拉力不等；（D）带绕过带轮产生离心力。

5. 在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是—。

( A ) （A）避免螺栓受附加弯曲应力作用（B）便于安装（C）为安置防松装置6. 选取V带型号，主要取决于。

( D )（A）带的线速度（ B）带的紧边拉力（ C）带的有效拉力（D）带传递的功率和小带轮转速7. 同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的而不能提高轴的。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，以下哪种情况下需要考虑材料的疲劳强度？A. 仅在静态负载下工作B. 仅在动态负载下工作C. 在高温环境下工作D. 在所有情况下都需要考虑答案：B2. 机械设计中，预紧力的主要作用是什么？A. 增加连接的刚性B. 减少连接的摩擦C. 提高连接的可靠性D. 以上都是答案：D3. 以下哪种类型的轴承通常用于承受轴向负载？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承答案：C4. 在进行齿轮设计时，通常采用哪种方法来确定齿轮的模数？A. 根据齿轮的扭矩和转速B. 根据齿轮的直径和齿数C. 根据齿轮的载荷和寿命D. 根据齿轮的材料和热处理答案：C5. 以下哪种材料不适合用于制造高速旋转的机械部件？A. 铸铁B. 不锈钢C. 铝合金D. 钛合金答案：A6. 机械设计中，动密封的主要作用是什么？A. 防止液体泄漏B. 防止固体颗粒进入C. 保持机械内部压力平衡D. 减少机械磨损答案：A7. 在机械设计中，哪种类型的弹簧通常用于吸收冲击能量？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 所有类型的弹簧答案：A8. 以下哪种传动方式具有传动效率高的特点？A. 链传动B. 带传动C. 齿轮传动D. 液压传动答案：C9. 在机械设计中，为了提高轴的疲劳强度，通常采用哪种方法？A. 增加轴的直径B. 减小轴的表面粗糙度C. 采用高强度材料D. 以上都是答案：D10. 以下哪种类型的联轴器适用于两轴之间有较大偏心或轴线倾斜的场合？A. 弹性联轴器B. 齿轮联轴器C. 十字滑块联轴器D. 膜片联轴器答案：D二、填空题（每题2分，共20分）1. 在机械设计中，________是用来衡量材料在反复或波动负载作用下抵抗断裂的能力。

答案：疲劳强度2. 预紧力可以通过________或________的方式来实现。

答案：调整螺母；弹簧垫圈3. 轴承的寿命与其工作时的________、________和________密切相关。

机械设计基础精选样卷（总分100分，考试时长90分钟）一、单项选择题（每小题2 分，共 100分）1、一对互相啮合的齿轮，其压力角应满足（ )。

A、α1 = α2B、α1< α2C、α1> α2D、α1≤α22、在机械工程中,机构和机器统称为（）。

A、机械B、构件C、部件D、运动副3、在螺纹连接的防松装置中，属于机械防松的是( )A、弹簧垫圈B、对顶螺母C、自锁螺母D、止动垫圈4、渐开线上任意点K的受力方向与与速度方向所夹的锐角，称为（）。

A、压力角B、传动角C、螺旋角D、导程角5、设计一对软齿面齿轮传动时，从等强度要求出发，应使( ) 。

A、两者硬度相等B、小齿轮硬度高于大齿轮硬度C、大齿轮硬度高于小齿轮硬度D、不确定6、机构引入一个高副,机构的自由度将减少（）个。

A、1B、2C、3D、07、．汽车的方向盘属于（）A、动力部分B、传动部分C、执行部分D、控制部分8、( )机构是平面四杆机构基本形式。

A、曲柄滑块机构B、导杆机构C、铰链四杆机构D、定块机构9、一对渐开线标准齿轮在标准安装情况下,中心距等于两齿轮的( )半径之和。

A、分度圆B、基圆C、齿根圆D、齿顶圆10、与直齿圆柱齿轮相比,斜齿圆柱齿轮最大的优点是（）。

A、传动平稳,承载能力强B、传动比大C、不产生轴向力D、以上都不正确11、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。

A、增大螺栓刚度 Cb，减小被连接件刚度 CmB、减小 Cb．增大 CmC、增大 Cb 和 CmD、减小 Cb 和 Cm12、一对齿轮相啮合，大齿轮的转速比小齿轮的转速要（）。

A、大B、小C、相等D、不一定13、在润滑良好的情况下，耐磨性最好的蜗轮材料是（）。

A、铸铁B、无锡青铜C、锡青铜D、黄铜14、两个构件组成运动副的必备条件是两构件()。

A、直接接触但无相对运动B、直接接触且具有相对运动C、虽然不直接接触但具有相对运动D、既不接触也无相对运动15、一角接触球轴承，内径 85mm，正常宽度，直径系列为 3，公称接触角仪α =15°，公差等级为 0 级，游隙组别为 0，其代号为( )A、7317ACB、7317D／COC、7317B／P0D、7317C16、机构具有确定相对运动的条件是( )A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目17、内啮合圆柱齿轮传动,其主、从动轮的转向关系是（）。

机械设计基础复习题〇、绪论一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

…………（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

…………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

…………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

…………（×）7、连杆是一个构件，也是一个零件。

………………………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

第1页（共3页）5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

一、填空（填上正确答案，每空1分，共8分）1．带传动的主要失效形式是和；带传动的设计准则是。

2．闭式软齿面齿轮传动，主要失效形式是，应按强度进行设计，再按强度进行校核计算。

3．链传动工作时,转速越高，链节距越，小链轮的齿数越，其运动不均匀性越大。

二、单向选择题（将正确答案的序号填在横线上，每题1分，共20分）1．不完全液体润滑滑动轴承正常工作时，其工作表面的摩擦状态是。

A）干摩擦状态； B）边界摩擦或混合状态； C）完全液体摩擦状态。

2．转动心轴工作时,若外载荷的大小、方向均不变,则轴受弯曲应力的性质是。

A）对称循环变应力；B）脉动循环变应力；C）静应力；D）非对称循环变应力。

3．半圆键联接当采用双键应布置。

A）周向相隔90。

；B）周向相隔120。

；C）周向相隔180。

；D）轴向沿同一直线。

4．强度等级为6.8级的螺栓材料σs= Mpa。

A) 600； B) 800； C) 680； D) 480。

5．在带传动设计中根据来选择带的型号。

A）P，n1 B）Pca, n1 C）P，i。

6．温度升高时，润滑油的粘度。

A）随之升高； B）保持不变； C）随之降低；D）随油的种类或升高或降低。

7．带传动中两轮摩擦系数相同，直径不同。

如发生打滑，先发生在。

A）大轮； B）小轮；C）不一定； D两轮同时打滑。

8．在螺栓的直径参数中，用来计算螺栓的强度。

A）中径； B）小径； C）大径。

9．对圆柱体配合，常用基孔制，但也有些情况下用基轴制，如。

A）滚动轴承外圈和机座孔； B）滚动轴承内圈与轴；C）齿轮孔与轴； D）蜗轮与轴。

10．角接触球轴承，内径100mm，轻系列，接触角为15 ，0组游隙，其代号为。

A) 7220； B) 7220C ； C) 7220AC 。

11．蜗杆分度圆的直径为： 。

A ）11mz d =；B ）mq d =1；C ）q z d 11=；D ）i d d 21=。

12. 键的剖面尺寸通常是根据 按标准选择。

机械设计试题一、单项选择题（共25分，每题1分）1．选择V带的型号是根据（C ）。

A．传递功率B．转速 C. 计算功率和转速D．小带轮直径2．静联接的平键联接，其主要失效形式是（C ）。

A．键拉断B．键工作面的磨损C．工作面压溃D．工作面扭曲3．标准齿轮的齿形系数Y Fa的大小取决于（B ）。

A．齿轮的模数B．齿轮的齿数 C.齿轮的宽度D．齿轮的精度4．在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。

A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度5．受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此（B ）。

A．剩余预紧力F″应小于零B．剩余预紧力F″应大于零C．剩余预紧力F″应等于零D．预紧力Fˊ应大于零6．对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A ）。

A．两端固定B．两端游动C．一端固定一端游动7．按基本额定动负荷选定的滚动轴承，在预定使用期限内其失效率最大为（C ）。

A．1% B．5% C．10% D．50%8．对于硬度小于350HBS的闭式齿轮传动，当采用同牌号的钢材制造时，一般采用的热处理方法是（ C ）。

A．小齿轮淬火，大齿轮调质B．小齿轮淬火，大齿轮正火C．小齿轮调质，大齿轮正火D．小齿轮正火，大齿轮调质9．校核Pυ值的目的是为了限制滑动轴承的 C 。

A．点蚀破坏B．疲劳破坏 C. 温升 D.过度磨损10．只能承受轴向载荷的滚动轴承的类型代号为 D 。

A．“7”型B．“2”型C．“6”型D．“5”型11．金属弹性元件挠性联轴器中的弹性元件都具有 C 的功能。

A ．对中B ．减磨C ．缓冲和减振D ．缓冲 12．一般开式齿轮传动的主要失效形式是 C 。

A ．齿面胶合B ．疲劳点蚀C ．齿面磨损D ．轮齿折断 13．斜齿圆柱齿轮螺旋角β的一般取值范围为 B 。

机械设计测试题+答案一、单选题（共60题，每题1分，共60分）1、定轴轮系和周转轮系的区别在于齿轮系中有（）A、惰轮B、系杆C、太阳轮D、固定齿轮正确答案：B2、用（-1)K来判别首、末轮转向关系时，式中K指的是（）A、蜗杆传动对数B、圆锥齿轮对数C、外啮合齿轮对数D、内啮合齿轮对数正确答案：C3、渐开线齿轮的形状取决于（）的大小。

A、模数B、压力角C、齿数D、基圆正确答案：D4、轴承预紧常用的方法是在一对轴承套圈之间加用（），并加预紧力。

A、金属垫片B、木质垫片C、塑料垫片D、纸垫片正确答案：A5、为了减轻磨损和胶合，蜗轮材料常采用（）A、塑料B、青铜C、钢D、铸铁正确答案：B6、双键时轴径应加大（）A、20%B、10%C、5%D、15%正确答案：B7、提高蜗杆传动效率的最有效的方法是( )A、增大模数mB、增加蜗杆头数C、减小直径系数qD、增大直径系数q正确答案：B8、最短杆与最长杆长度之和与其余两杆长度之和的关系是A、小于B、等于C、大于D、小于或等于正确答案：D9、构件所具有的（）的数目，称为构件的自由度。

A、独立运动B、运动C、相对静止D、相对运动正确答案：A10、由于蜗杆传动的效率低、发热大，因此在设计时必须进行（）。

A、效率计算B、热平衡计算C、参数计算D、滑动速度计算正确答案：B11、20Cr材料的轴的热处理为（）A、正火B、调质C、渗碳淬火，回火D、加热正确答案：C12、常用滚动轴承的密封形式有接触式密封、非接触式密封、（）A、组合密封B、接触面密封C、整体密封D、局部密封正确答案：A13、用来表示标准齿轮分度圆直径的符号是（）A、dB、dfC、dbD、da正确答案：A14、起吊重物用的手动蜗杆传动，宜采用（）蜗杆A、单头、小导程角B、多头、大导程角C、单头、大导程角D、多头、小导程角正确答案：A15、带传动主要是靠( )A、带与带轮接触面之间的摩擦B、带与带轮接触面之间的正压力C、带的初拉力D、带的紧边拉力正确答案：A16、铰链四杆机构中，与机架相连，并能实现360°旋转的构件是（）A、机架B、摇杆C、曲柄D、连杆正确答案：C17、滑动轴承主要由轴承座、轴瓦、紧定螺钉和( )等组成。

机械设计期末考试试题及答案一、选择题(共20分，每小题2分)1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( )A. 剧烈磨损、磨合、稳定磨损B. 稳定磨损，剧烈磨损、磨合C. 磨合、剧烈磨损、稳定磨损D. 磨合、稳定磨损、剧烈磨损2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( )。

A. 大的切向力B. 大的轴向力C. 小的切向力D. 小的轴向力3、若一滚动轴承的寿命为1370000转，则该轴承所承受的当量动载荷( )基本额定动载荷。

A. 等于B. 小于C. 大于D. 无法判断4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承pv 值进行验算，其主要目的是( )。

A. 限制轴承过渡磨损B. 限制轴承的温升C. 保证轴承的强度D. 限制轴承的质量5、通常，一部机器主要是由( )三部分构成的。

A. 原动部分，传动部分，执行部分B. 原动部分，传动部分，控制部分C. 辅助系统，传动部分，控制部分D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( )。

A.齿面点蚀B.轮齿折断C.齿面磨粒磨损D.齿面胶合 7、在V 带传动中，小轮包角一般应大于( )度。

A. 90︒ B. 100︒ C. 150︒ D.120︒8、一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，则它们的齿面接触应力( )。

A. 12H H σσ>B. 12H H σσ<C. 12H H σσ=D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( )。

A. 21d i d =B. 21z i z =C. 21n i n =D. 12d i d = 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度2HBS ( )小齿轮的齿面硬度1HBS 。

A. 大于B. 小于C. 等于D. 大于或等于 二、填空题(共10分)1、在轴的结构设计中，轴的最小直径d min 是按 初步确定的。
