安科瑞ACR系列网络电力仪表

ACR230ELH多功能谐波仪表ACR230ELH多功能谐波仪表是上海安科瑞电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、遥信输入、遥控输出以及网络通讯等功能，其中ACR230ELH/ACR330ELH同时还具有电网波形实时跟踪显示和SOE事件记录功能，主要用于对电网供电质量的综合监控诊断及电能管理。

多功能网络仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有上海安科瑞ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH，江苏斯菲尔PD194－E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。

下面以上海安科瑞ACR230ELH产品为例,介绍ACR230ELH多功能网络仪表的功能及技术参数。

ACR230ELH多功能网络仪表LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、最大需量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；4DI+2DO；RS485通讯接口、Modbus协议或DL/T645规约。

适用环境●工作温度：-10℃~+45℃●储存温度：-25℃~+70℃●相对湿度：≤95%不结露●海拔高度：≤2500m电磁兼容●静电抗干扰实验Ⅲ级(IEC61000-4-2)●辐射抗干扰试验Ⅲ级(IEC61000-4-3)●电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)●浪涌抗干扰试验Ⅳ级(IEC61000-4-5)●射频传导干扰试验Ⅲ级(IEC61000-4-6)●电磁场抗干扰试验Ⅲ级(IEC61000-4-8)技术参数◆网络三相三线、三相四线◆精度等级电流、电压：0.2级，功率、有功电能：0.5级，频率：0.05Hz，无功电能：1级◆输入电流额定值：AC1A、5A过负荷： 1.2倍额定值（连续）；10倍额定值/1秒功耗：＜0.2VA（每路）◆输入电压额定值：AC57.7V/100V、220V/380V(400V)过负荷： 1.2倍额定值（连续）；2倍额定值/1秒功耗：＜0.2VA（每路）◆工作电源工作范围AC85-270V频率45-65Hz功耗≤6VA（点阵式液晶）功耗≤4VA（字段式液晶）◆工频耐压2kV/1min交流有效值◆开关量输入4路干接点输入，内置+5V电源◆开关量输出输出方式：2或3路继电器常开触点输出触点容量：AC 250V/3A、DC 30V/3A◆脉冲输出输出方式:集电极开路的光耦脉冲，2路输出脉冲常数: 10000、40000、160000 imp/kWh◆通讯RS485接口MODBUS-RTU协议波特率38400、19200、9600、4800可设定外形及安装尺寸(mm)ACR220ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。

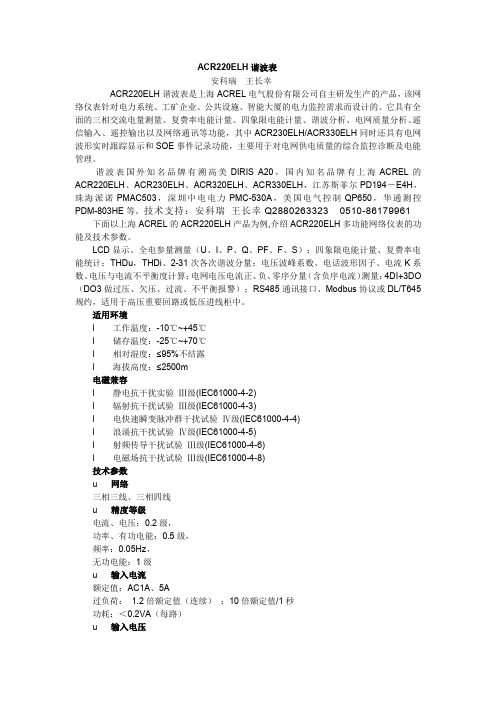

ACR220ELH谐波表安科瑞王长幸ACR220ELH谐波表是上海ACREL电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、遥信输入、遥控输出以及网络通讯等功能，其中ACR230ELH/ACR330ELH同时还具有电网波形实时跟踪显示和SOE事件记录功能，主要用于对电网供电质量的综合监控诊断及电能管理。

谐波表国外知名品牌有溯高美DIRIS A20，国内知名品牌有上海ACREL的ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH，江苏斯菲尔PD194－E4H，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。

技术支持：安科瑞王长幸Q28802633230510-86179961下面以上海ACREL的ACR220ELH产品为例,介绍ACR220ELH多功能网络仪表的功能及技术参数。

LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；4DI+3DO （DO3做过压、欠压、过流、不平衡报警）；RS485通讯接口、Modbus协议或DL/T645规约，适用于高压重要回路或低压进线柜中。

适用环境l工作温度：-10℃~+45℃l储存温度：-25℃~+70℃l相对湿度：≤95%不结露l海拔高度：≤2500m电磁兼容l静电抗干扰实验Ⅲ级(IEC61000-4-2)l辐射抗干扰试验Ⅲ级(IEC61000-4-3)l电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)l浪涌抗干扰试验Ⅳ级(IEC61000-4-5)l射频传导干扰试验Ⅲ级(IEC61000-4-6)l电磁场抗干扰试验Ⅲ级(IEC61000-4-8)技术参数u网络三相三线、三相四线u精度等级电流、电压：0.2级，功率、有功电能：0.5级，频率：0.05Hz，无功电能：1级u输入电流额定值：AC1A、5A过负荷： 1.2倍额定值（连续）；10倍额定值/1秒功耗：＜0.2VA（每路）u输入电压额定值：AC57.7V/100V、220V/380V(400V)过负荷： 1.2倍额定值（连续）；2倍额定值/1秒功耗：＜0.2VA（每路）u工作电源工作范围AC85-270V频率45-65Hz功耗≤6VA（点阵式液晶）功耗≤4VA（字段式液晶）u工频耐压2kV/1min交流有效值u开关量输入4路干接点输入，内置+5V电源u开关量输出输出方式：2或3路继电器常开触点输出触点容量：AC250V/3A、DC30V/3Au脉冲输出输出方式:集电极开路的光耦脉冲，2路输出脉冲常数:10000、40000、160000imp/kWhu通讯RS485接口MODBUS-RTU协议波特率38400、19200、9600、4800可设定外形及安装尺寸(mm)ACR220ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm,安装深度为85mm。

ACR网络电力仪表用户手册一、概述该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级，实现LCD现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数性能参数输入测电压显示网络三相三线、三相四线电压额定值AC400V过负荷持续：1.2倍瞬时：2倍/10s功耗＜1V A（每相）阻抗＞300kΩ精度RMS测量，精度等级0.5电流额定值AC5A过负荷持续：1.2倍瞬时：2倍/10s功耗＜0．4V A（每相）阻抗＜20MΩ精度RMS测量，精度等级0.5 频率40~60Hz,精度0.1Hz功能有功、无功、视在功率，精度0.5级电能四相限计量，有功精度0.5级，无功精度1级显示可编程、切换、循环的LCD显示电源工作范围AC、DC 80~270V 功耗≦5V A输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出，光耦隔离环境工作环境-10~55℃储存环境-20~75℃安全耐压输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1kV 绝缘输入、输出、电源对机壳＞5MΩ外形尺寸120×120 96×96（长、宽、）重量0．6kg三、安装与接线1. 安装尺寸：2. 安装方法：1）在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）取出DCE仪表，松开定位螺丝，取下固定夹。

3）将仪表安装插入配电柜的仪表孔中。

4）插入仪表的固定夹，固定定位螺丝。

3．端子接线：注：L－N为辅助电源具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

3）辅助电源：DCE系列网络电力仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

安科瑞基于ACR电力质量分析仪的电能质量在线监测方案基于ACR电力质量分析仪的电能质量在线监测方案徐霜上海安科瑞电气股份有限公司，上海嘉定度报表，根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。

3典型应用世博中心是上海世博会园区内首座永久性场馆，位于卢浦大桥东侧世博园区B区滨江绿地内，东西长约350米，南北宽约140米，总建筑面积约14万平方米，现已建成并投入试运营。

世博中心作为世博永久性场馆中最重要的场馆之一，在世博会期间，将承担世博会运营指挥中心、庆典会议中心、新闻中心、论坛活动中心等功能。

上海安科瑞电气股份有限公司的ACR230ELH电力质量分析仪在该项目中一举包揽了中心场馆5个变电所的所有电力数显示仪表。

以世博中心地下5个变电所中的1#所举例：这是一个0.4kV 低压配电站系统，由2个受电柜、2个应急进线柜、1个母联柜、4个补偿柜，155个馈出柜组成。

馈出柜负载具体可分为：展览用电、照明用电、空调风机用电、动力用电和消防用电。

配电系统中采用了LED等节能光源、大功率变频中央空调、展览用电等大量非线性用电设备，虽然降低了实际的功耗，以实现节能的目标，但是这些设备都是电力系统谐波的主要来源；这些设备即使供给它们理想的正弦波电压，取用的电流也是非线性的，即有谐波电流存在。

这些设备产生的谐波电流注入电力系统中，使系统各处电压产生谐波分量。

这些设备单个容量不大，但基数很大且散布于各处，电力部门又难以治理。

假如这些设备的电流谐波含量过大，则会对世博中心场馆电力系统造成严重影响。

ACR230ELH电力质量分析仪在现场使用之后，用户除了可以通过该表了解所有常规电参数之外，可以了解世博中心场馆现场各种电力设备投运前、后相关系统的电力质量水平及其变化对有关设备的影响，方便电力质量故障诊断和异常的原因测量，为大型公建的稳定运行提供实时数据。

142ARCM200L系列多回路型电气火灾监控探测器安装使用说明书V1.5江苏安科瑞电器制造有限公司Jiangsu Acrel Electric MFG.Co.,Ltd.申明DECLARATION版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

目录1概述 (1)2产品型号 (1)3技术参数 (1)4安装与接线 (2)4.1外形及安装尺寸 (2)4.2安装方式 (3)4.3接线说明（注：以探测器上接线图为准） (3)4.4注意事项 (6)5编程与使用 (8)5.1测量项目及面板说明 (8)5.2LED指示说明 (8)5.3按键功能说明 (9)5.4液晶显示 (9)5.5编程 (11)6功能应用 (12)6.1剩余电流监测 (12)6.2温度保护 (12)6.3消防联动功能 (13)6.4自检和试验功能 (13)6.5集中监控 (13)6.6报警复位（解除报警） (13)7通讯协议 (13)7.1通讯协议概述 (13)7.2功能码简介 (14)7.3探测器参数地址表 (15)8典型应用及附件 (18)8.1典型应用 (18)8.2分级保护应用原则 (19)8.3AKH-0.66L系列剩余电流互感器选型 (19)8.4NTC温度传感器 (19)9注意事项 (19)1概述ARCM200L 系列多回路型电气火灾监控探测器（以下简称探测器），是针对0.4kV 以下的TT 、TN 系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供数据。

产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。

智能多功能电力仪表ACR110EL安科瑞徐孝峰江苏安科瑞电器制造有限公司江苏江阴2144051概述ACR智能多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。

由于该电力仪表还具备完善的通信联网功能，所以我们称之为智能多功能电力仪表。

它非常适合于实时电力监控系统。

该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

2产品说明2.1特点ACREL公司集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了该系列智能多功能电力仪表。

产品的设计充分考虑了成本效能化、智能性和可靠性，有以下特点：●可直接从电流、电压互感器接入信号；●可任意设定PT/CT变比；●仪表显示可滚动设置；●I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；●多块仪表可设置不同地址；●可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch,Fix,Citec，组态网等）；●LED或蓝屏背光LCD显示，可视度高；●方便安装，接线简单，工程量小；●仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；●四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

2.2应用该系列智能多功能电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。

它适用于如下领域，并且已有众多成功应用经验。

●能源管理系统●变电站自动化●配电网自动化●小区电力监控●工业自动化●智能建筑●智能型配电盘、开关柜2.3功能ACREL公司集多年的专业经验，推出了智能多功能电力仪表。

Acrel-2000用户变电站综合自动化系统安科瑞Acrel-2000智能配电系统，是针对大中型电力用户，如大型公共建筑（建筑群）、大工业用户、厂矿等供电电压为10kV以上的用户，结合变电站综合自动化技术规范和电力用户对用电监控的要求，提供的包括微机保护装置、智能测控装置、电力监控仪表等二次元件及计算机监控系统实现的产品解决方案。

1、适用范围安科瑞Acrel-2000智能配电系统适用于电力、水利、交通、石油、化工、煤炭、冶金等行业35kV 及以下电压等级的用户端供配电监控和运行管理，通过对用户配电网络和电气设备的不间断保护和监控，提高供电可靠性和供配电系统的自动化水平，来实现可靠、安全、先进、高效的供配电系统。

2、系统构成安科瑞Acrel-2000智能配电系统由Acrel-2000监控软件、计算机和通讯网络、中压微机保护装置、低压多功能仪表、计量仪表、温控仪、直流屏等设备构成。

安科瑞Acrel-2000智能配电系统产品构成3、系统特点1）强化了10kV、35kV电气回路的监控和自动化大中型电力用户的电源进线一般都是10kV或35kV，拥有多台变压器和开闭所，以及数量庞大的低压进出线路。

不仅要求对设备运行数据和状态、用电质量和电能等信息进行采集分析，用户还关心用电的可靠性，本系统加入变电站综合自动化的设计思想，形成完整的用户端智能配电方案。

2）解决方案细分化在Acrel-2000的基础上，根据用户所属行业及用电特点，对产品解决方案、系统配置、系统功能进行细分，针对性强。

3)专业、开放的后台软件安科瑞Acrel-2000智能配电系统是应用电力自动化技术、计算机技术和信息传输技术，集保护、监测、控制、通信等功能于一体的分层分布式变电站综合自动化系统，既满足有人值班变电站的要求，也可满足无人值班变电站的要求。

4、系统功能Acrel-2000智能配电系统其监控软件全中文人机界面、简单易操作，集测量、监视、控制功能于一体，实现对整个供配电系统的全面测量与保护，具体功能如下：1）画面显示操作人员最常用的人机界面，用户可直观了解当前电网运行实时状态、对数值进行封锁与封锁解除，告警的抑制与恢复、对状态进行分/合封锁与封锁解除，告警的抑制与恢复、对具有遥控功能的装置、站进行遥控操作、对检修或接地的设备可挂牌标记等。

ACR测量项目及面板说明ACR网络电力仪表面板右侧V123指示灯点亮时三排数码管分别显示三相电压；I123指示灯点亮时三排数码管分别显示三相电流；PQλ指示灯点亮时三排数码管分别显示总有功功率、总无功功率、总功率因数；面板上左边三个灯为功率负号指示灯，当任一负号灯点亮时表明该排显示值为负值；EPQ指示灯点亮表示显示项目为电能， ACR 网络电力仪表可以计量四象限电能数据：EPI--吸收有功电能EPE--释放有功电能EQL--感性无功电能EQC--容性无功电能。

右侧k、M代表所显示项目的单位数量级为千或兆。

例：如下图所示，EPQ指示灯亮，第一排数码管显示EPI，表示当前显示吸收有功电能，k指示灯亮，表示电能单位为kWh，读电能时将第二排数码管和第三排数码管连读，如下图所示电能为123456.78kWh.注：1、通常情况下，用户都是用电状态，此时应读取EPI值（吸收有功电能）；发电厂向外发电时读取EPE值（释放有功电能）。

如果用户既有用电情况、又有发电机向外发电情况，则仪表EPI和EPE里都会有电能显示。

2、ACR仪表显示电能值时，LED（数码管）型指示的电能数据为一次侧电能，此值无须再乘以电流、电压变比。

LCD（液晶）型指示的电能数据为二次侧电能值，该值乘以电流、电压变比才是一次侧电能值。

3、当用户发现电能或功率指示明显不正常时，可通过查看三个分相功率的数值和符号确认有无接线错误。

切换到PQλ指示灯亮，三排数码显示总有功功率、总无功功率、三相功率因数时长时按住回车键，此时三排数码分别显示PA、PB、PC三个分相有功功率，若用电状态时存在任一分相功率为负（负号指示灯亮）均属不正常。

检查该相电流电压接线，观察是否存在CT进出线反，或电压与电流相序不对应等情况。

若用户采用3相3线接线方式（2CT接法），长时按住回车键时显示两个分相功率，不能使用上述方法判断，建议客户咨询我司技术支持人员。

按键功能说明ACR网络电力仪表四个按键从左至右依次为SET键、左键、右键、回车键。

ACR120EL电力测控仪表ACR120EL电力测控仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。

由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。

它非常适合于实时电力监控系统，是上海安科瑞电气股份有限公司自主研发生产的产品。

该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

电力测控仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有上海ACREL的ACR120E、ACR120EL、ACR220E、ACR220EL，江苏斯菲尔PD194－E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。

下面以上海ACREL的ACR120EL产品为例, 介绍了ACR120EL多功能网络仪表的功能及技术参数。

LCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量、复费率电能统计、最大需量统计；2DI+2DO；RS485通讯接口、Modbus协议，适用于动力柜中。

适用环境l 工作温度：-10℃~+45℃l 储存温度：-25℃~+70℃l 相对湿度：≤95%不结露l 海拔高度：≤2500m电磁兼容l 静电抗干扰实验Ⅲ级(IEC61000-4-2)l 辐射抗干扰试验Ⅲ级(IEC61000-4-3)l 电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)l 浪涌抗干扰试验Ⅳ级(IEC61000-4-5)l 射频传导干扰试验Ⅲ级(IEC61000-4-6)l 电磁场抗干扰试验Ⅲ级(IEC61000-4-8)功能l 可直接从电流、电压互感器接入信号；l 可任意设定PT/CT变比；l 仪表显示可滚动设置；l I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；l 多块仪表可设置不同地址；l 可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix, Citec，组态网等）；l LED或蓝屏背光LCD显示，可视度高；l 方便安装，接线简单，工程量小；l 仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；l 四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

安科瑞能耗监测专用电能表型号ACR220EL 1概述ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。

由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。

它非常适合于实时电力监控系统。

该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

2技术指标3产品规格3.180型产品规格注：1.J(继电器越限报警输出)与第二路开关量输出复用;2.ACR10E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口;3.ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口。

3.296型产品规格注：1.J(继电器越限报警输出)与第二路开关量输出复用;2.ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口;3.ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口，在选配K(4DI/4DO)功能时无脉冲信号输出端口;4.ACR220E(L)最多可带2路模拟量输出。

3.342型产品规格注：1.ACR320E(L)在选配K(4DI/4DO、8DI/4DO)功能时无脉冲信号输出端口;2.ACR320(330)ELH在选配K功能时具备1路有功电能脉冲信号输出端口;3.ACR320E(L)最多可带4路模拟量输出;4.ACR330ELH最多可带2路模拟量输出。

4接线端子注1：适用于ACR320E(L)选配8DI/4DO场合;注2：适用于ACR10E(L)带2路脉冲输出场合。

ACR120E多功能电力仪表安科瑞王长幸ACR120E多功能网络仪表是上海ACREL电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。

由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。

它非常适合于实时电力监控系统。

技术支持：安科瑞王长幸Q28802633230510-86179961该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

多功能网络电力仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有上海ACREL 的ACR120E、ACR120EL、ACR220E、ACR220EL、ACR320E、ACR320EL，江苏斯菲尔PD194－E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。

下面以上海ACREL的ACR120E产品为例,介绍ACR120E多功能网络仪表的功能及技术参数。

功能：LED显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量；2DI+2DO；RS485通讯接口、Modbus协议。

适用环境l工作温度：-10℃~+45℃l储存温度：-25℃~+70℃l相对湿度：≤95%不结露l海拔高度：≤2500m电磁兼容l静电抗干扰实验Ⅲ级(IEC61000-4-2)l辐射抗干扰试验Ⅲ级(IEC61000-4-3)l电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)l浪涌抗干扰试验Ⅳ级(IEC61000-4-5)l射频传导干扰试验Ⅲ级(IEC61000-4-6)l电磁场抗干扰试验Ⅲ级(IEC61000-4-8)功能l可直接从电流、电压互感器接入信号；l可任意设定PT/CT变比；l仪表显示可滚动设置；l I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；l多块仪表可设置不同地址；l可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch,Fix,Citec，组态网等）；l LED或蓝屏背光LCD显示，可视度高；l方便安装，接线简单，工程量小；l仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；l四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

电能管理ACR系列网络电力仪表概述ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。

它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。

由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。

它非常适合于实时电力监控系统。

该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

产品说明特点ACREL公司集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了该系列网络电力仪表。

产品的设计充分考虑了成本效能化、智能性和可靠性，有以下特点：●可直接从电流、电压互感器接入信号；●可任意设定PT/CT变比；●仪表显示可滚动设置；●I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；●多块仪表可设置不同地址；●可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix, Citec，组态网等）；●LED或蓝屏背光LCD显示，可视度高；●方便安装，接线简单，工程量小；●仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；●四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

1.2.2 应用该系列网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。

它适用于如下领域，并且已有众多成功应用经验。

●能源管理系统●变电站自动化●配电网自动化●小区电力监控●工业自动化●智能建筑●智能型配电盘、开关柜功能ACREL公司集多年的专业经验，推出了网络电力仪表。

它是采用现代微处理器技术和交流采样技术设计而成。

每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。
