某高层建筑高大悬挑模板支模结构设计

高层建筑高大悬挑模板支模结构计算-2019年文档高层建筑高大悬挑模板支模结构计算0 引言随着我国城市建设中高层建筑的日益增多，高空大悬挑结构支撑体系以其操作方便、搭设灵活、施工时间较短、造价较低等优点得到越来越多的应用。

但是由于高空大悬挑结构支撑体系施工跨度大、高度高、难度大、施工工艺要求高等特点，如果设计不合理，则会造成安全事故隐患，威胁到人们的生命财产安全。

目前部分工程直接借用施工脚手架进行悬挑模板搭设，正是由于这类特殊位置及相关节点处理的不合理，给工程实施留下了众多事故隐患。

1 工程概况某高层建筑占地面积20893.8?O，总建筑面积达102705.10?O。

由1#A区、1#B区、2#、3#、4#楼组成，地下1-2层，地上7-20层，最高建筑高度102.3m，标准层高为4.5m，底部1～4层层高基本为6.0m。

本工程2#楼20～22轴、B轴部位，7层有一部分悬挑结构，在7层悬挑结构对应的6层部位没有悬挑结构，具体设计如下：20～22轴悬挑长度为1m、B～D轴为1.7m，悬挑结构高度32.45m，6层层高为4.5m，5层层高为4.5m。

2 方案的比选由于2#楼悬挑结构是从7层开始，该悬挑结构的模板支撑方案较为复杂（详见图1），根据经验有以下2种方式：图1 2#楼建筑平面设计图（1）搭设落地架至施工层。

此方案为常规方案，但是工作量大，将耗费大量的材料与劳动力，最关键的是7层楼面标高为32.45m，搭设落地架不安全、不经济。

（2）采用在下一层布置型钢悬挑搭设模板支架。

此方案操作较为简便，节省材料和劳动力，安全系数高。

经过综合比较分析，采用第（2）种方案最为经济适用。

2.1 本工程高空大悬挑结构模板支撑计算的难点难点1：悬挑型钢布置不同于一般悬挑脚手架布置，需根据模板支撑计算结果进行优化布置，同时相应的荷载也比外围护脚手架高。

难点2：角部悬挑模型无法通过当前使用较多的2款安全计算软件进行计算。

难点3：本层层高4.5m，且下层层高也相对较高，达到4.5m，用于支模和悬挑型钢支撑的下撑杆件长细比较大。

高空大悬挑混凝土结构模板支撑体系设计高空大悬挑混凝土结构模板支撑体系设计在建筑施工中，模板工程是一个重要的环节，模板支撑体系的设计更是至关重要。

特别是在高空大悬挑混凝土结构模板支撑体系设计中，更需要专业的设计师考虑许多因素，从而确保施工过程中的安全和稳定性。

一、高空大悬挑混凝土结构的需求分析在现实生活中，大型建筑中常常需要大悬挑结构的设计，这种结构具有美观大气，空间利用率高，承重能力强等明显特点，也因此越来越受到建筑师的喜爱。

但是在这样的结构下，施工过程中面临的问题也更多。

高空施工，容易受到风力影响，还会因为结构的不稳定而导致模板抖动或者倒塌，从而对施工过程和施工人员的安全带来极大的危害。

因此，需要对悬挑结构进行专业的分析和设计，以确保施工的安全性和有效性。

二、高空大悬挑混凝土结构的结构设计首先要考虑的是整体结构的设计。

在设计高空大悬挑混凝土结构时，需要根据工程实际情况进行合理的设计，同时还需要考虑环境因素对结构的影响。

在确定结构的材料、大小、承重力以及引入合适的技术应用后，才能最终确定整个结构的设计方案。

三、模板支撑体系的设计在高空大悬挑混凝土结构模板支撑体系设计中，需要考虑到很多因素。

首先要考虑的是支撑体系的可靠性和稳定性。

模板支撑体系是支持模板的关键部分，一旦出现问题，就会对施工带来极大的危害。

除此以外，还要考虑到模板的质量和承重能力，以及安装和拆卸的难度和安全性等等问题。

对于这些问题，需要采取一些措施来保证模板支撑体系的稳定性和可靠性。

其中，选择合适的支撑材料是非常重要的一步。

不同的支撑材料具有不同的性能和质量，因此需要根据具体实际情况进行选择。

另外，需要做好支撑杆的施工设计，包括长度、数量和布置方案等，以确保支撑体系能够承受任何可能的负荷。

四、模板支撑体系的安全措施在高空大悬挑混凝土结构模板支撑体系设计中，安全问题是一个不可忽视的因素。

为了保障施工人员和工程质量的安全，施工单位要加大安全管理的力度，严格执行安全规章制度。

高空大悬挑结构支模体系设计及施工技术摘要：随着工程技术的不断发展，建筑物形式越来越追求立面变化，为了结构造型美观，越来越多的高层建筑在高空设计悬挑大跨度梁板结构,由此造成施工支模高度高、跨度大、施工难度大。

采用型钢三角形支撑体系施工可解决高空钢筋混凝土悬挑结构的施工难题，该体系整体稳定性好，安全性高，能够确保施工质量,且型钢平台可周转使用，具有显著的经济效益。

本文结合工程案例，深入分析了高空大悬挑结构支模体系设计及施工技术，以期推广该技术并为相关工程施工提供参考。

关键词：高空；大跨度悬挑结构；型钢支撑体系；施工技术建筑施工任务是全面贯彻经济、适用、安全、美观的方针，随着现代社会经济的发展以及人民生活水平的日益提高，人们已不仅仅满足于建筑物的安全性、适用性、耐久性等基本要求，而是对建筑物的美观提出了更高层次的要求；在高达数十米的公共建筑塔楼，为达到空旷、通透、视野开阔的建筑效果，实现环境的通透和视觉的变化，突出建筑物的雄姿风韵，经常会在半空中设计突出于建筑整体的悬挑钢筋混凝土结构。

但在实现这些造型效果的同时，也给施工带来了很大的难度。

一般高空悬挑结构支模施工的特点有跨度大、高度高、施工荷载大、易受到外界作用力的影响，笔者结合濮阳富力尚悦居工程案例，简要分析高空大跨度悬挑结构模架支撑体系的施工技术，以供相关技术人员参考。

1、工程概况濮阳富力尚悦居工程位于河南省濮阳市濮阳县，建筑面积30.05万平方米，框架剪力墙结构，屋面结构标高为52.070m（49.170m（17层）），沿建筑物屋面外围均设有悬挑长度不等的挑檐，其中悬挑最大处位于A6/A11/A14#南侧中间位置，悬挑长度为6.1m，总跨度为13.8m，架体搭设高度为8.7m，此处为悬挑花架结构，板厚120mm，梁尺寸为200*400mm，200*680mm，混凝土强度C30。

图1-1 悬挑结构形式2、方案确定2.1落地式钢管支撑架的局限性一方面，施工安全性差，落地钢管架体搭设高度约为53m，属于危险性较大的工程，同时因其细长可能导致支撑体系不稳定。

超高层屋面大幅度悬挑结构模板支撑体系施工工法超高层屋面大幅度悬挑结构模板支撑体系施工工法一、前言在现代建筑中，超高层建筑的屋面悬挑结构越来越常见。

这种结构形式不仅可以增加建筑的美观度和独特性，还能提供更多的空间利用效益。

然而，超高层屋面大幅度悬挑结构的施工过程相对复杂，需要采取特殊的工法和技术措施来保障施工质量和安全性。

本文将详细介绍一种适用于超高层屋面大幅度悬挑结构的模板支撑体系施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该工法采用模板支撑体系，并结合悬挑结构的特点，实现了施工过程中模板的稳定支撑和灵活调整。

相比传统的模板支撑工法，该工法具有以下特点：1. 适应性强：能够适应各种悬挑结构形式和尺寸，包括单向悬挑、双向悬挑等，并能够根据具体情况进行灵活调整和改造。

2. 施工效率高：使用模板支撑体系可以加快施工进度，减少人工和时间成本。

3. 结构稳定：通过合理的支撑系统设计和施工工艺，保证悬挑结构的稳定性和安全性。

4. 经济性好：相对于其他支撑体系，该工法的成本较低，能够提高经济效益。

三、适应范围该工法适用于超高层建筑中屋面悬挑结构的施工，无论是商业建筑、办公楼还是住宅。

只要有大跨度和大悬挑的屋面结构需要施工，该工法都能适用。

四、工艺原理该工法的核心原理是通过模板支撑体系，将屋面悬挑结构分为多个施工单元，并分阶段进行施工。

为了确保施工过程与实际工程之间的联系，需要采取以下技术措施：1. 结构设计和计算：根据具体的悬挑结构形式和尺寸，进行结构设计和强度计算。

选择合适的模板支撑体系，并根据不同的施工阶段进行结构调整。

2. 施工工艺：根据施工工法的特点，确定合理的施工步骤和施工顺序。

重点关注悬挑结构的稳定性和安全性，确保每个施工单元的质量和性能达到设计要求。

3. 材料选用和加工：选择高质量的建筑模板材料，并进行加工和预制。

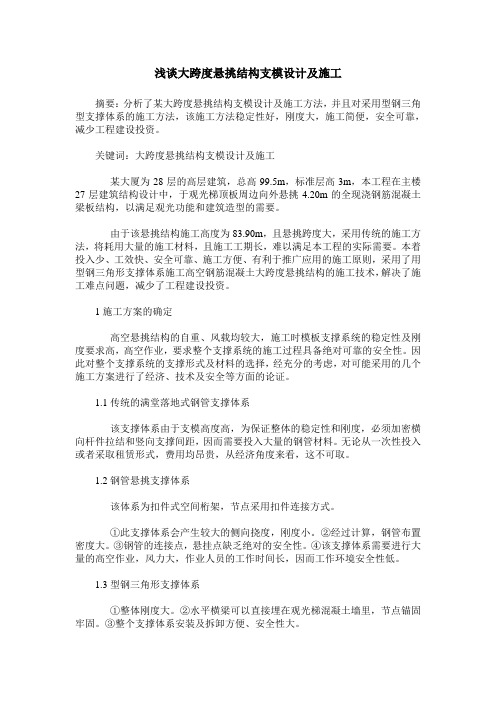

浅谈大跨度悬挑结构支模设计及施工摘要：分析了某大跨度悬挑结构支模设计及施工方法，并且对采用型钢三角型支撑体系的施工方法，该施工方法稳定性好，刚度大，施工简便，安全可靠，减少工程建设投资。

关键词：大跨度悬挑结构支模设计及施工某大厦为28层的高层建筑，总高99.5m，标准层高3m，本工程在主楼27层建筑结构设计中，于观光梯顶板周边向外悬挑4.20m的全现浇钢筋混凝土梁板结构，以满足观光功能和建筑造型的需要。

由于该悬挑结构施工高度为83.90m，且悬挑跨度大，采用传统的施工方法，将耗用大量的施工材料，且施工工期长，难以满足本工程的实际需要。

本着投入少、工效快、安全可靠、施工方便、有利于推广应用的施工原则，采用了用型钢三角形支撑体系施工高空钢筋混凝土大跨度悬挑结构的施工技术，解决了施工难点问题，减少了工程建设投资。

1施工方案的确定高空悬挑结构的自重、风载均较大，施工时模板支撑系统的稳定性及刚度要求高，高空作业，要求整个支撑系统的施工过程具备绝对可靠的安全性。

因此对整个支撑系统的支撑形式及材料的选择，经充分的考虑，对可能采用的几个施工方案进行了经济、技术及安全等方面的论证。

1.1传统的满堂落地式钢管支撑体系该支撑体系由于支模高度高，为保证整体的稳定性和刚度，必须加密横向杆件拉结和竖向支撑间距，因而需要投入大量的钢管材料。

无论从一次性投入或者采取租赁形式，费用均昂贵，从经济角度来看，这不可取。

1.2钢管悬挑支撑体系该体系为扣件式空间桁架，节点采用扣件连接方式。

①此支撑体系会产生较大的侧向挠度，刚度小。

②经过计算，钢管布置密度大。

③钢管的连接点，悬挂点缺乏绝对的安全性。

④该支撑体系需要进行大量的高空作业，风力大，作业人员的工作时间长，因而工作环境安全性低。

1.3型钢三角形支撑体系①整体刚度大。

②水平横梁可以直接埋在观光梯混凝土墙里，节点锚固牢固。

③整个支撑体系安装及拆卸方便、安全性大。

对以上三种支撑体系，进行综合论证，确定选用“型钢三角形支撑体系”，它具有工程需要的稳定性好，刚性好，施工简便，高空作业时间短，减少工程建设资金投入等优点。

超高超大屋面悬挑构件模板支架施工工法超高超大屋面悬挑构件模板支架施工工法一、前言超高超大屋面悬挑构件模板支架施工工法是一种用于室外大型建筑屋面的支撑结构施工工法。

这种工法采用模板支架结构来支撑屋面悬挑构件，使得施工过程更加稳定、快捷和安全。

二、工法特点1.高度可调：模板支架结构采用可调整高度的支撑立柱和横梁，可以根据实际需要进行灵活调整。

2.稳固可靠：模板支架通过钢制连接件连接，结构稳定可靠。

3.适应性强：该工法适用于各种屋面类型和形状，包括悬挑构件复杂的屋面结构。

4.施工周期短：采用该工法可以提高施工效率，缩短施工周期。

5.施工安全：模板支架结构牢固可靠，可以提供良好的安全保护。

三、适应范围该工法适用于各种超高超大屋面，包括大型商业中心、体育馆、机场等。

无论是平面结构还是曲面结构，该工法都能够适应，并提供稳定和可靠的支撑。

四、工艺原理该工法通过模板支架结构来实现对屋面悬挑构件的支撑。

具体包括以下几点：1.确定施工方案：根据实际工程要求，制定施工方案，包括模板支架结构的设计和安装方法。

2.搭建模板支架结构：根据设计要求，在地面上组装模板支架结构，包括支撑立柱和横梁。

3.安装模板：在模板支架结构上安装模板，确保模板与该结构的连接牢固可靠。

4.进行屋面悬挑构件的安装：根据实际需要，在模板上进行屋面悬挑构件的安装和调整，确保构件的水平度和垂直度。

5.施工完成：经过调整和安装后，进行施工完工，达到设计要求。

五、施工工艺1.准备工作：确定施工方案，安排施工人员和机具设备，做好安全措施。

2.搭建模板支架结构：根据设计要求进行模板支架结构的组装和调整，包括支持立柱和横梁的安装。

3.安装模板：根据设计要求，在模板支架结构上安装模板，并确保与模板支架结构的连接牢固可靠。

4.屋面悬挑构件的安装：根据设计要求，安装屋面悬挑构件，并经过调整，使其符合设计要求。

5.施工完工：经过调整和安装后，进行施工完工，达到设计要求。

探析高层建筑超长悬挑结构模板支撑架施工技术目前在高层建筑施工中悬挑结构的应用可以为高空作业提供相应的施工平台，此种悬挑结构在实际应用中可以有效的提升高层建筑施工的安全性。

为此则需要对高层建筑中其所采用的超长悬挑结构模板支撑架施工技术进行严格的控制，确保其各项施工操作及技术应用可以按照施工方案的要求来进行，以此来避免在悬挑结构施工过程中出现安全问题。

标签：高层建筑；悬挑结构；模板支撑架；施工技术一般情况下在建筑工程施工中其会采用落地式支撑架来进行作业，但是受高层建筑高度的影响，使得落地式支撑架的搭建具有较高的难度，并且在此类支撑架的搭设过程中其施工效率、质量、成本等都无法达到工程建设的要求。

因此从施工条件、施工成本、施工安全等角度考虑则可以采用悬挑结构模板支撑架来进行作业，此种悬挑结构在实际中具备了承载力高、施工方便、布置灵活等应用优势，可以满足高层建筑的施工要求。

1、悬挑结构模板支撑架施工方案的选择运用悬挑结构模板支撑架施工技术可以保障在施工进程中减少任何安全隐患问题的出现，施工人员在施工过程中通过这项技术可以有效采取的施工中的安全防护措施，从而确保施工全部过程的安全稳定。

并且当全部针对外部的施工结束后，施工人员也要为后面的施工而进行支撑架的保留，与此同时施工人员在施工进程中还要针对支撑架进行适当的维护保养。

目前施工人员改革新并加强了悬挑结构支撑架的应用方式，最终将悬挑钢梁和双拼钢管组合的方法构成支架支撑体系。

2、超长悬挑结构模板支撑架施工技术在高层建筑中的应用分析2.1钢梁施工技术目前在超长悬挑结构模板支撑架施工中首先需要进行钢板的预埋，在预埋作业中应保证支撑结构立杆纵向间距相同，使型钢在保持适当间距的同时可以呈现出平行的状态，这样可以使支撑架上部结构保持稳定性。

并且在悬挑结构中对于其型钢锚箍主要是应用一级圆钢，在锚箍预埋中需要注意保证其锚脚处于板筋下方，可以根据支撑架施工情况来确认是否对其进行点焊。

高空大悬挑结构悬挑型钢支模施工技术【摘要】本文针对高空大悬挑现浇混凝土结构施工中遇到的实际问题，设计了较为合理的悬挑型钢支模架系统，为高空大悬挑混凝土结构的浇筑质量和施工安全提供了可靠的技术支撑，节约了成本。

【关键词】高空大悬挑结构悬挑型钢支模随着经济的发展，建筑功能和造型对于建筑结构的要求越来越高，公共建筑或商住楼采用高空大悬挑阳台或其它大悬挑构件在现浇钢筋混凝土结构中出现得越来越多，相应地带来了施工中的高空大悬挑构件高支模难题。

这些大悬挑阳台或其它大悬挑构件的特点是：跨度大、高度高、施工荷载大、施工难度高。

为了做到保证安全、确保质量、技术先进、经济合理，完善此类高空大悬挑结构支模方法，具有非常显著的现实意义。

1 方案选择高空大悬挑现浇砼结构，根据经验有以下三种施工方案：（1）搭设落地架至施工层。

本方案较为安全，但是工作量大，将耗费大量的材料与劳动力，如果有多层大悬挑结构，施工更为困难。

（2）采用在外脚手架上设置斜撑的方式。

本方案如果是在落地外脚手架上设置斜撑，较为安全，但是违反支模架严禁与外架连接要求。

（3）采用在下一层布置悬挑型钢搭设支模架。

本方案操作较为简便，节省材料和劳动力，但型钢悬挑较长，挠度变形大。

经过综合比较分析，采用第3种方案最为经济适用，型钢挠度变形大可通过搭设支架时预留变形量和增加斜撑的方式解决，且第3种方案具有如下特点：（1）充分利用型钢自身的承载力，将高支模架转化为一般支模架，减少了钢管脚手架的大量投入，节约了劳动力。

（2）型钢悬挑支模架受力明确，性能可靠，工艺简单、可一次成型，结构质量能够得到保障。

（3）悬挑梁用的型钢可作为挑架悬挑梁，若一栋建筑有多次大悬挑，更可以多次使用，经济合理。

（4）悬挑型钢支架较高支模架高度大大降低，减少工程量，加快施工进度。

2 适用范围悬挑型钢支模技术适用于高层公共建筑或商住楼采用高空大悬挑现浇钢筋混凝土结构，采用型钢做悬挑梁，在型钢悬挑梁上搭设普通支模架替代高支模架施工。

欧亚大观商都二标段B座高空悬挑混凝土结构支模架搭设方案天元建设集团608项目2014年12月14日目录一、工程概况1二、编制依据1三、搭设方案及材料要求23.1、搭设方案23.1.1、简介23.1.2、支模架搭设参数23.1.3、具体搭设方法23.1.4、支模架架体及模板选用33.1.5、支模架剪刀撑的布置43.1.6、斜撑的安装43.2、材料要求4四、支模架架体搭设64.1、施工准备64.2、搭设流程74.3、架体搭设7五、架体拆除9六、支模架体检查验收:10七、支模架监测10八、架体使用及管理要求：16九、安全措施：16十、重大危险源辨识和应急预案1710.1、重大危险源辨识1710.2、应急预案19十一、计算书22一、工程概况该工程为中建建筑设计的欧亚大观商都工程，位于市市中区，卧龙路以北，新路以西，兴济河以东的区域，由欧亚大观园房地产开发投资兴建，中建建筑设计，三强建设咨询监理。

该工程在五层顶沿建筑物外围均设有挑檐，沿南侧悬挑2.7m及1.725m；沿东西侧悬挑1.7m；本支模架体具有高度高，悬挑长度大，构件荷载较大的特点，搭设落地式支模架不仅工料浪费严重，亦影响工期，且因超高稳定性较差，架体变形难于控制，势必对挑檐的施工质量（底部水平度偏差大）产生不利影响。

故此方案选用了承载力和稳定性相应较能保证的方式做支模架搭设平台，即"工字钢悬挑做主梁，且工字钢斜撑卸荷”的方式。

二、编制依据2.1、《建筑施工安全检查标准》JGJ59-2011；2.2、《建筑结构荷载规》GB50009-2001；2.3、《建筑施工模板安全技术规》JGJ162-2008；2.4、《建筑施工高处作业安全技术规》JGJ80-91；2.5、《混凝土结构工程施工质量验收规》GB50204-2002；2.6、《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011；2.7、《混凝土结构设计规》（GB50010－2010）；2.8、《混凝土后锚固技术规程》（JGJ145－2004）；2.9、《混凝土结构加固技术规》（GB50367－2006）；2.10、《建筑施工计算手册》江正荣著。
