Matlab PDE工具箱有限元法求解偏微分方程

第四讲 Matlab 求解微分方程（组）理论介绍：Matlab 求解微分方程（组）命令 求解实例：Matlab 求解微分方程（组）实例实际应用问题通过数学建模所归纳得到的方程，绝大多数都是微分方程，真正能得到代数方程的机会很少.另一方面，能够求解的微分方程也是十分有限的，特别是高阶方程和偏微分方程（组）.这就要求我们必须研究微分方程（组）的解法：解析解法和数值解法. 一．相关函数、命令及简介1.在Matlab 中，用大写字母D 表示导数，Dy 表示y 关于自变量的一阶导数，D2y 表示y 关于自变量的二阶导数，依此类推.函数dsolve 用来解决常微分方程（组）的求解问题，调用格式为：X=dsolve(‘eqn1’,’eqn2’,…)函数dsolve 用来解符号常微分方程、方程组，如果没有初始条件，则求出通解，如果有初始条件，则求出特解.注意，系统缺省的自变量为t2.函数dsolve 求解的是常微分方程的精确解法，也称为常微分方程的符号解.但是，有大量的常微分方程虽然从理论上讲，其解是存在的，但我们却无法求出其解析解，此时，我们需要寻求方程的数值解，在求常微分方程数值解方面，MATLAB 具有丰富的函数，我们将其统称为solver ，其一般格式为：[T,Y]=solver(odefun,tspan,y0)说明：(1)solver 为命令ode45、ode23、ode113、ode15s 、ode23s 、ode23t 、ode23tb 、ode15i 之一.(2)odefun 是显示微分方程'(,)y f t y =在积分区间tspan 0[,]f t t =上从0t 到ft 用初始条件0y 求解.(3)如果要获得微分方程问题在其他指定时间点012,,,,f t t t t 上的解，则令tspan 012[,,,]f t t t t =(要求是单调的).(4)因为没有一种算法可以有效的解决所有的ODE 问题，为此，Matlab 提供了多种求解器solver ，对于不同的ODE 问题，采用不同的solver.表1 Matlab中文本文件读写函数说明：ode23、ode45是极其常用的用来求解非刚性的标准形式的一阶微分方程（组）的初值问题的解的Matlab常用程序，其中：ode23采用龙格-库塔2阶算法，用3阶公式作误差估计来调节步长，具有低等的精度.ode45则采用龙格-库塔4阶算法，用5阶公式作误差估计来调节步长，具有中等的精度.3．在matlab命令窗口、程序或函数中创建局部函数时，可用内联函数inline，inline函数形式相当于编写M函数文件，但不需编写M-文件就可以描述出某种数学关系.调用inline函数，只能由一个matlab表达式组成，并且只能返回一个变量，不允许[u,v]这种向量形式.因而，任何要求逻辑运算或乘法运算以求得最终结果的场合，都不能应用inline函数，inline函数的一般形式为：FunctionName=inline(‘函数内容’, ‘所有自变量列表’)例如：（求解F(x)=x^2*cos(a*x)-b ,a,b是标量；x是向量）在命令窗口输入:Fofx=inline(‘x .^2*cos(a*x)-b ’ , ‘x ’,’a ’,’b ’); g= Fofx([pi/3 pi/3.5],4,1) 系统输出为：g=-1.5483 -1.7259注意：由于使用内联对象函数inline 不需要另外建立m 文件，所有使用比较方便，另外在使用ode45函数的时候，定义函数往往需要编辑一个m 文件来单独定义，这样不便于管理文件，这里可以使用inline 来定义函数. 二．实例介绍1.几个可以直接用Matlab 求微分方程精确解的实例 例1 求解微分方程2'2x y xy xe -+=程序：syms x y; y=dsolve(‘Dy+2*x*y=x*exp(-x^2)’,’x ’)例 2 求微分方程'0x xy y e +-=在初始条件(1)2y e =下的特解并画出解函数的图形.程序：syms x y; y=dsolve(‘x*Dy+y-exp(1)=0’,’y(1)=2*exp(1)’,’x ’);ezplot(y)例 3 求解微分方程组530tdx x y e dtdy x y dt⎧++=⎪⎪⎨⎪--=⎪⎩在初始条件00|1,|0t t x y ====下的特解并画出解函数的图形.程序：syms x y t[x,y]=dsolve('Dx+5*x+y=exp(t)','Dy-x-3*y=0','x(0)=1','y(0)=0','t')simple(x); simple(y)ezplot(x,y,[0,1.3]);axis auto2.用ode23、ode45等求解非刚性标准形式的一阶微分方程（组）的初值问题的数值解（近似解）例 4 求解微分方程初值问题2222(0)1dy y x xdx y ⎧=-++⎪⎨⎪=⎩的数值解，求解范围为区间[0,0.5].程序：fun=inline('-2*y+2*x^2+2*x','x','y'); [x,y]=ode23(fun,[0,0.5],1); plot(x,y,'o-')例 5 求解微分方程22'2(1)0,(0)1,(0)0d y dyy y y y dt dtμ--+===的解，并画出解的图形.分析：这是一个二阶非线性方程，我们可以通过变换，将二阶方程化为一阶方程组求解.令12,,7dyx y x dtμ===，则 121221212,(0)17(1),(0)0dx x x dtdx x x x x dt⎧==⎪⎪⎨⎪=--=⎪⎩ 编写M-文件vdp.m function fy=vdp(t,x)fy=[x(2);7*(1-x(1)^2)*x(2)-x(1)]; end在Matlab 命令窗口编写程序 y0=[1;0][t,x]=ode45(@vdp,[0,40],y0);或[t,x]=ode45('vdp',[0,40],y0); y=x(:,1);dy=x(:,2); plot(t,y,t,dy)练习与思考：M-文件vdp.m 改写成inline 函数程序？ 3.用Euler 折线法求解Euler 折线法求解的基本思想是将微分方程初值问题00(,)()dyf x y dxy x y ⎧=⎪⎨⎪=⎩ 化成一个代数(差分)方程，主要步骤是用差商()()y x h y x h +-替代微商dydx，于是00()()(,())()k k k k y x h y x f x y x h y y x +-⎧=⎪⎨⎪=⎩记1,(),k k k k x x h y y x +=+=从而1(),k k y y x h +=+于是0011(),,0,1,2,,1(,).k k k k k k y y x x x h k n y y hf x y ++=⎧⎪=+=-⎨⎪=+⎩例 6 用Euler 折线法求解微分方程初值问题22(0)1dyx y dxy y ⎧=+⎪⎨⎪=⎩的数值解（步长h 取0.4），求解范围为区间[0,2].分析：本问题的差分方程为00110,1,0.4,0,1,2,,1(,).k k k k k k x y h x x h k n y y hf x y ++===⎧⎪=+=-⎨⎪=+⎩程序：>> clear >> f=sym('y+2*x/y^2'); >> a=0; >> b=2; >> h=0.4; >> n=(b-a)/h+1; >> x=0; >> y=1;>> szj=[x,y];%数值解 >> for i=1:n-1y=y+h*subs(f,{'x','y'},{x,y});%subs ，替换函数 x=x+h;szj=[szj;x,y]; end>>szj>> plot(szj(:,1),szj(:,2))说明：替换函数subs 例如：输入subs(a+b,a,4) 意思就是把a 用4替换掉，返回 4+b ，也可以替换多个变量，例如：subs(cos(a)+sin(b),{a,b},[sym('alpha'),2])分别用字符alpha 替换a 和2替换b ，返回 cos(alpha)+sin(2)特别说明：本问题可进一步利用四阶Runge-Kutta 法求解，Euler 折线法实际上就是一阶Runge-Kutta 法，Runge-Kutta 法的迭代公式为001112341213243(),,(22),6(,),0,1,2,,1(,),22(,),22(,).k k k k k k k k k k k k y y x x x h h y y L L L L L f x y k n h h L f x y L h h L f x y L L f x h y hL ++=⎧⎪=+⎪⎪=++++⎪⎪=⎪=-⎨⎪=++⎪⎪⎪=++⎪⎪=++⎩相应的Matlab 程序为：>> clear >> f=sym('y+2*x/y^2'); >> a=0; >> b=2; >> h=0.4; >> n=(b-a)/h+1; >> x=0; >> y=1;>> szj=[x,y];%数值解 >> for i=1:n-1l1=subs(f, {'x','y'},{x,y});替换函数 l2=subs(f, {'x','y'},{x+h/2,y+l1*h/2}); l3=subs(f, {'x','y'},{x+h/2,y+l2*h/2}); l4=subs(f, {'x','y'},{x+h,y+l3*h});y=y+h*(l1+2*l2+2*l3+l4)/6; x=x+h;szj=[szj;x,y]; end >>szj>> plot(szj(:,1),szj(:,2))练习与思考：(1)ode45求解问题并比较差异. (2)利用Matlab 求微分方程(4)(3)''20y y y -+=的解.(3)求解微分方程''2',2(1)0,030,(0)1,(0)0y y y y x y y --+=≤≤==的特解. (4)利用Matlab 求微分方程初值问题2''''00(1)2,|1,|3x x x y xy y y ==+===的解. 提醒：尽可能多的考虑解法 三．微分方程转换为一阶显式微分方程组Matlab 微分方程解算器只能求解标准形式的一阶显式微分方程（组）问题，因此在使用ODE 解算器之前，我们需要做的第一步，也是最重要的一步就是借助状态变量将微分方程（组）化成Matlab 可接受的标准形式.当然，如果ODEs 由一个或多个高阶微分方程给出，则我们应先将它变换成一阶显式常微分方程组.下面我们以两个高阶微分方程组构成的ODEs 为例介绍如何将它变换成一个一阶显式微分方程组.Step 1 将微分方程的最高阶变量移到等式左边，其它移到右边，并按阶次从低到高排列.形式为：()'''(1)'''(1)()'''(1)'''(1)(,,,,,,,,,,)(,,,,,,,,,,)m m n n m n x f t x x x x y y y y y g t x x x x y y y y ----⎧=⎨=⎩Step 2 为每一阶微分式选择状态变量，最高阶除外'''(1)123'''(1)123,,,,,,,,,m m n m m m m n x x x x x x x x x y x y x y x y--++++========注意：ODEs 中所有是因变量的最高阶次之和就是需要的状态变量的个数，最高阶的微分式不需要给它状态变量.Step 3 根据选用的状态变量，写出所有状态变量的一阶微分表达式''''122334123''12123,,,,(,,,,,),,(,,,,,)m m n m m m nm n x x x x x x x f t x x x x xx xg t x x x x +++++======练习与思考：(1)求解微分方程组**'''3312*'''3312()()22x x x y x r r y y y x y r r μμμμμμ⎧+-=+--⎪⎪⎨⎪=+--⎪⎩其中2r =1r =*1,μμ=-1/82.45,μ=(0) 1.2,x =(0)0,y ='(0)0,x ='(0) 1.049355751y =-(2)求解隐式微分方程组''''''''''''2235x y x y x y x y xy y ⎧+=⎨++-=⎩ 提示：使用符号计算函数solve 求'''',x y ，然后利用求解微分方程的方法 四．偏微分方程解法Matlab 提供了两种方法解决PDE 问题，一是使用pdepe 函数，它可以求解一般的PDEs,具有较大的通用性，但只支持命令形式调用；二是使用PDE 工具箱，可以求解特殊PDE 问题，PDEtoll 有较大的局限性，比如只能求解二阶PDE 问题，并且不能解决片微分方程组，但是它提供了GUI 界面，从复杂的编程中解脱出来，同时还可以通过File —>Save As 直接生成M 代码.1.一般偏微分方程（组）的求解(1)Matlab 提供的pdepe 函数，可以直接求解一般偏微分方程（组），它的调用格式为：sol=pdepe(m,@pdefun,@pdeic,@pdebc,x,t)@pdefun 是PDE 的问题描述函数，它必须换成标准形式：(,,)[(,,,)](,,,)m m u u u uc x t x x f x t u s x t u x t x x x-∂∂∂∂∂=+∂∂∂∂∂ 这样，PDE 就可以编写入口函数：[c,f,s]=pdefun(x,t,u,du)，m,x,t 对应于式中相关参数，du 是u 的一阶导数，由给定的输入变量可表示出c,f,s 这三个函数.@pdebc 是PDE 的边界条件描述函数，它必须化为形式：(,,)(,,).*(,,,)0up x t u q x t u f x t u x∂==∂ 于是边值条件可以编写函数描述为：[pa,qa,pb,qb]=pdebc(x,t,u,du),其中a 表示下边界，b 表示上边界.@pdeic 是PDE 的初值条件，必须化为形式：00(,)u x t u =，故可以使用函数描述为：u0=pdeic(x)sol 是一个三维数组，sol(:,:,i)表示i u 的解，换句话说，k u 对应x(i)和t(j)时的解为sol(i,j,k)，通过sol ，我们可以使用pdeval 函数直接计算某个点的函数值.(2)实例说明 求解偏微分2111222221220.024()0.17()u u F u u t xu u F u u tx ⎧∂∂=--⎪⎪∂∂⎨∂∂⎪=+-⎪∂∂⎩ 其中， 5.7311.46()xx F x e e -=-且满足初始条件12(,0)1,(,0)0u x u x ==及边界条件1(0,)0,u t x ∂=∂221(0,)0,(1,)1,(1,)0uu t u t t x∂===∂ 解：(1)对照给出的偏微分方程和pdepe 函数求解的标准形式，原方程改写为111221220.024()1.*()10.17u u F u u x u F u u u t x x ∂⎡⎤⎢⎥--⎡⎤⎡⎤⎡⎤∂∂∂=+⎢⎥⎢⎥⎢⎥⎢⎥-∂∂∂⎣⎦⎣⎦⎣⎦⎢⎥⎢⎥∂⎣⎦可见1121220.024()10,,,()10.17u F u u x m c f s F u u u x ∂⎡⎤⎢⎥--⎡⎤⎡⎤∂====⎢⎥⎢⎥⎢⎥-∂⎣⎦⎣⎦⎢⎥⎢⎥∂⎣⎦%目标PDE 函数function [c,f,s]=pdefun(x,t,u,du) c=[1;1];f=[0.024*du(1);0.17*du(2)];temp=u(1)-u(2);s=[-1;1].*(exp(5.73*temp)-exp(-11.46*temp)) end(2)边界条件改写为：下边界2010.*00f u ⎡⎤⎡⎤⎡⎤+=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦上边界1110.*000u f -⎡⎤⎡⎤⎡⎤+=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦%边界条件函数function [pa,qa,pb,qb]=pdebc(xa,ua,xb,ub,t) pa=[0;ua(2)]; qa=[1;0]; pb=[ub(1)-1;0]; qb=[0;1]; end(3)初值条件改写为：1210u u ⎡⎤⎡⎤=⎢⎥⎢⎥⎣⎦⎣⎦%初值条件函数 function u0=pdeic(x) u0=[1;0]; end(4)编写主调函数 clcx=0:0.05:1; t=0:0.05:2; m=0;sol=pdepe(m,@pdefun,@pdeic,@pdebc,x,t); subplot(2,1,1) surf(x,t,sol(:,:,1)) subplot(2,1,2) surf(x,t,sol(:,:,2))练习与思考： This example illustrates the straightforward formulation, computation, and plotting of the solution of a single PDE.2()u u t x xπ∂∂∂=∂∂∂ This equation holds on an interval 01x ≤≤ for times 0t ≥. The PDE satisfies the initial condition (,0)sin u x x π= and boundary conditions(0,)0;(1,)0t u u t e t xπ-∂=+=∂ 2.PDEtool 求解偏微分方程 (1)PDEtool （GUI ）求解偏微分方程的一般步骤在Matlab 命令窗口输入pdetool ，回车，PDE 工具箱的图形用户界面(GUI)系统就启动了.从定义一个偏微分方程问题到完成解偏微分方程的定解，整个过程大致可以分为六个阶段Step 1 “Draw 模式”绘制平面有界区域Ω，通过公式把Matlab 系统提供的实体模型：矩形、圆、椭圆和多边形，组合起来，生成需要的平面区域.Step 2 “Boundary 模式”定义边界，声明不同边界段的边界条件.Step 3 “PDE 模式”定义偏微分方程，确定方程类型和方程系数c,a,f,d ，根据具体情况，还可以在不同子区域声明不同系数.Step 4 “Mesh 模式”网格化区域Ω，可以控制自动生成网格的参数，对生成的网格进行多次细化，使网格分割更细更合理.Step 5 “Solve 模式”解偏微分方程，对于椭圆型方程可以激活并控制非线性自适应解题器来处理非线性方程；对于抛物线型方程和双曲型方程，设置初始边界条件后可以求出给定时刻t 的解；对于特征值问题，可以求出给定区间上的特征值.求解完成后，可以返回到Step 4，对网格进一步细化，进行再次求解.Step 6 “View 模式”计算结果的可视化，可以通过设置系统提供的对话框，显示所求的解的表面图、网格图、等高线图和箭头梯形图.对于抛物线型和双曲线型问题的解还可以进行动画演示.(2)实例说明用法求解一个正方形区域上的特征值问题：12|0u u u u λ∂Ω⎧-∆-=⎪⎨⎪=⎩ 正方形区域为：11,1 1.x x -≤≤-≤≤(1)使用PDE工具箱打开GUI求解方程(2)进入Draw模式，绘制一个矩形，然后双击矩形，在弹出的对话框中设置Left=-1,Bottom=-1,Width=2,Height=2,确认并关闭对话框(3)进入Boundary模式，边界条件采用Dirichlet条件的默认值(4)进入PDE模式，单击工具栏PDE按钮，在弹出的对话框中方程类型选择Eigenmodes,参数设置c=1,a=-1/2,d=1,确认后关闭对话框(5)单击工具栏的 按钮，对正方形区域进行初始网格剖分，然后再对网格进一步细化剖分一次(6)点开solve菜单，单击Parameters选项，在弹出的对话框中设置特征值区域为[-20,20](7)单击Plot菜单的Parameters项，在弹出的对话框中选中Color、Height(3-D plot)和show mesh项，然后单击Done确认(8)单击工具栏的“=”按钮，开始求解。

偏微分方程的MATLAB求解精讲©MA TLAB求解微分/偏微分方程，一直是一个头大的问题，两个字，“难过”，由于MA TLAB对LaTeX的支持有限，所有方程必须化成MA TLAB可接受的标准形式，不支持像其他三个数学软件那样直接傻瓜式输入，这个真把人给累坏了！不抱怨了，还是言归正传，回归我们今天的主体吧！MA TLAB提供了两种方法解决PDE问题，一是pdepe()函数，它可以求解一般的PDEs，据用较大的通用性，但只支持命令行形式调用。

二是PDE工具箱，可以求解特殊PDE问题，PDEtool有较大的局限性，比如只能求解二阶PDE问题，并且不能解决偏微分方程组，但是它提供了GUI界面，从繁杂的编程中解脱出来了，同时还可以通过File->Save As直接生成M代码一、一般偏微分方程组(PDEs)的MA TLAB求解 (3)1、pdepe函数说明 (3)2、实例讲解 (4)二、PDEtool求解特殊PDE问题 (6)1、典型偏微分方程的描述 (6)（1）椭圆型 (6)（2）抛物线型 (6)（3）双曲线型 (6)（4）特征值型 (7)2、偏微分方程边界条件的描述 (8)（1）Dirichlet条件 (8)（2）Neumann条件 (8)3、求解实例 (9)一、一般偏微分方程组(PDEs)的MATLAB 求解1、pdepe 函数说明MA TLAB 语言提供了pdepe()函数，可以直接求解一般偏微分方程(组)，它的调用格式为sol=pdepe(m,@pdefun,@pdeic,@pdebc,x,t)【输入参数】@pdefun ：是PDE 的问题描述函数，它必须换成下面的标准形式(,,)[(,,,)](,,,)()m m u u u uc x t x x f x t u s x t u x t x x x−∂∂∂∂∂=+∂∂∂∂∂式1 这样，PDE 就可以编写下面的入口函数 [c,f,s]=pdefun(x,t,u,du)m,x,t 就是对应于(式1)中相关参数，du 是u 的一阶导数，由给定的输入变量即可表示出出c,f,s 这三个函数@pdebc ：是PDE 的边界条件描述函数，必须先化为下面的形式(,,)(,,).*(,,,)0up x t u q x t u f x t u x∂+=∂ 于是边值条件可以编写下面函数描述为 [pa,qa,pb,qb]=pdebc(x,t,u,du)其中a 表示下边界，b 表示下边界@pdeic ：是PDE 的初值条件，必须化为下面的形式00(,)u x t u =我们使用下面的简单的函数来描述为 u0=pdeic(x)m,x,t ：就是对应于(式1)中相关参数【输出参数】sol ：是一个三维数组，sol(:,:,i)表示u i 的解，换句话说u k 对应x(i)和t(j)时的解为sol(i,j,k)通过sol ，我们可以使用pdeval()直接计算某个点的函数值2、实例讲解试求解下面的偏微分2111222221220.024()0.17()u u F u u t xu u F u u tx ∂∂=−− ∂∂ ∂∂ =−− ∂∂ 其中， 5.7311.46()x x F x e e −=−，且满足初始条件12(,0)1,(,0)0u x u x ==及边界条件1221(0,)0,(0,)0,(1,)1,(1,)0u ut u t u t t x x∂∂====∂∂【解】（1）对照给出的偏微分方程，根据标注形式，则原方程可以改写为111222120.024()1.*1()0.17u u F u u x u u F u u t t x ∂−−∂∂∂=+ ∂−∂∂∂可见m=0，且1122120.024()1,,1()0.17u F u u x c f s u F u u x ∂−− ∂===∂−∂%% 目标PDE 函数function [c,f,s]=pdefun (x,t,u,du) c=[1;1];f=[0.024*du(1);0.17*du(2)]; temp=u(1)-u(2);s=[-1;1].*(exp(5.73*temp)-exp(-11.46*temp));（2）边界条件改写为12011010.*.*00000u f f u −+=+=下边界上边界%% 边界条件函数function [pa,qa,pb,qb]=pdebc(xa,ua,xb,ub,t) %a 表示下边界，b 表示上边界 pa=[0;ua(2)];qa=[1;0]; pb=[ub(1)-1;0]; qb=[0;1];（3）初值条件改写为1210u u =%% 初值条件函数function u0=pdeic(x) u0=[1;0];（4）最后编写主调函数 clcx=0:0.05:1; t=0:0.05:2; m=0;sol=pdepe(m,@pdefun,@pdeic,@pdebc,x,t);figure('numbertitle','off','name','PDE Demo ——by Matlabsky') subplot(211)surf(x,t,sol(:,:,1)) title('The Solution of u_1') xlabel('X') ylabel('T') zlabel('U') subplot(212)surf(x,t,sol(:,:,2)) title('The Solution of u_2') xlabel('X') ylabel('T') zlabel('U')二、PDEtool 求解特殊PDE 问题MATLAB 的偏微分工具箱(PDE toolbox)可以比较规范的求解各种常见的二阶偏微分方程，但是惋惜的是只能求解特殊二阶的PDE 问题，并且不支持偏微分方程组！PDE toolbox 支持命令行形式求解PDE 问题，但是要记住那些命令以及调用形式真的很累人，还好MATLAB 提供了GUI 可视交互界面pdetool ，在pdetool 中可以很方便的求解一个PDE 问题，并且可以帮我们直接生成M 代码(File->Save As)。

MATLAB偏微分方程工具箱使用手册一、Matlab偏微分方程工具箱介绍Matlab偏微分方程工具箱是Matlab中用于求解偏微分方程（PDE）问题的工具。

它提供了一系列函数和工具，可以用于建立、求解和分析PDE问题。

PDE是许多科学和工程领域中的重要数学模型，包括热传导、扩散、波动等现象的数值模拟、分析和优化。

Matlab偏微分方程工具箱为用户提供了丰富的功能和灵活的接口，使得PDE问题的求解变得更加简单和高效。

二、使用手册1. 安装和启用在开始使用Matlab偏微分方程工具箱前，首先需要确保Matlab已经安装并且包含了PDE工具箱。

确认工具箱已经安装后，可以通过以下命令启用PDE工具箱：```pdetool```这将打开PDE工具箱的图形用户界面，用户可以通过该界面进行PDE 问题的建立、求解和分析。

2. PDE建模在PDE工具箱中，用户可以通过几何建模工具进行PDE问题的建立。

用户可以定义几何形状、边界条件、初值条件等，并选择适当的PDE方程进行描述。

PDE工具箱提供了各种几何建模和PDE方程描述的选项，用户可以根据实际问题进行相应的设置和定义。

3. 求解和分析一旦PDE问题建立完成，用户可以通过PDE工具箱提供的求解器进行求解。

PDE工具箱提供了各种数值求解方法，包括有限元法、有限差分法等。

用户可以选择适当的求解方法，并进行求解。

求解完成后，PDE工具箱还提供了丰富的分析功能，用户可以对结果进行后处理、可视化和分析。

4. 结果导出和应用用户可以将求解结果导出到Matlab环境中，并进行后续的数据处理、可视化和分析。

用户也可以将结果导出到其他软件环境中进行更进一步的处理和应用。

三、个人观点和理解Matlab偏微分方程工具箱是一个非常强大的工具，它为科学和工程领域中的PDE问题提供了简单、高效的解决方案。

通过使用PDE工具箱，用户可以快速建立、求解和分析复杂的PDE问题，从而加快科学研究和工程设计的进程。

利用Matlab中的PDE工具箱进行偏微分方程求解！在科学技术各领域中，有很多问题都可以归结为偏微分方程问题。

在物理专业的力学、热学、电学、光学、近代物理课程中都可遇见偏微分方程。

偏微分方程，再加上边界条件、初始条件构成的数学模型，只有在很特殊情况下才可求得解析解。

随着计算机技术的发展，采用数值计算方法，可以得到其数值解。

下面的几个简单例子，将为大家介绍如何利用Matlab中的PDE 工具箱进行偏微分方程的求解！抛物线型受热金属块的热传导问题：一块受热的有矩形裂纹的金属块。

金属块的左侧被加热到100℃，右侧热量则以恒定速率降低到周围空气的温度，所有其他边界都是独立的，于是边界条件为：初始温度为0℃。

指定起始时间为0，研究5s的热扩散问题。

求解结果如下：具体步骤：1.建模。

先画一个起点为(-0.5,-0.8)，终点为(0.5,0.8)的矩形，再建另一个矩形，起点(-0.05,-0.4)，终点(0.05,0.4)，然后在设置公式中输入R1-R2；2.设置边界条件；3.PDE中设置参数，d=1,c=1,a=0,f=0；4.初始化网格并细化一次；5.在Solve Parameter中，设置u0=0，时间为[0:0.5:5]，然后求解。

注意到金属块的温度升高很快，可试着改变时间列表的表达式为logspace(-2,0.5,20)以便观察。

双曲线型方形薄膜横向波动问题（波动方程）：薄膜左侧和右侧固定（u=0），上端和下端自由：满足边界条件的初值为：求解结果如下：具体步骤：1.建模，画出起点(-1,-1)，终点(1,1)的矩形；2.确定边界条件；3.PDE Specification对话框中选择双曲线型，参数设为c=1,a=0,f=0,d=1；4.初始化网格，并细化一次；5.在Solve Parameters对话框的时间中输入linspace(0,5,31)，u的初值为atan(cos(pi/2*x))，一次偏导的初值为3*sin(pi*x).*exp(sin(pi/2*y))，然后求解。

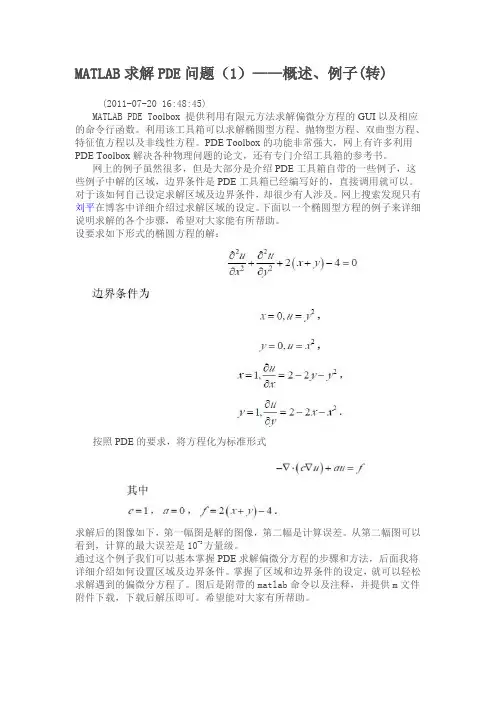

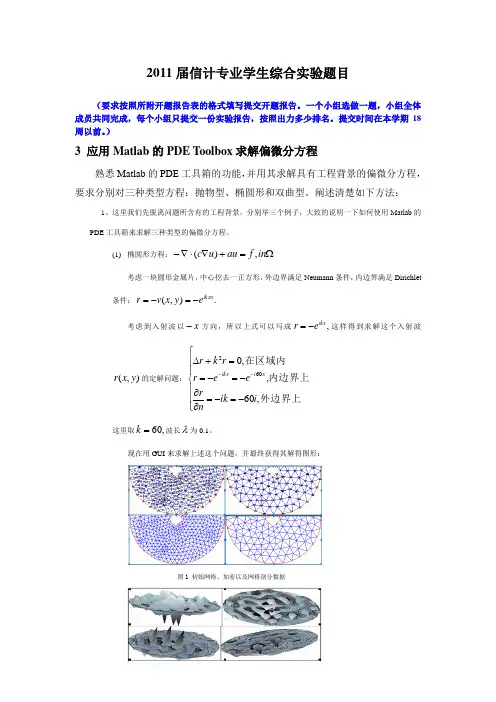

MATLAB求解PDE问题（1）——概述、例子(转)(2011-07-20 16:48:45)MATLAB PDE T oolbox提供利用有限元方法求解偏微分方程的GUI以及相应的命令行函数。

利用该工具箱可以求解椭圆型方程、抛物型方程、双曲型方程、特征值方程以及非线性方程。

PDE Toolbox的功能非常强大，网上有许多利用PDE Toolbox解决各种物理问题的论文，还有专门介绍工具箱的参考书。

网上的例子虽然很多，但是大部分是介绍PDE工具箱自带的一些例子，这些例子中解的区域，边界条件是PDE工具箱已经编写好的，直接调用就可以。

对于该如何自己设定求解区域及边界条件，却很少有人涉及。

网上搜索发现只有刘平在博客中详细介绍过求解区域的设定。

下面以一个椭圆型方程的例子来详细说明求解的各个步骤，希望对大家能有所帮助。

设要求如下形式的椭圆方程的解：按照PDE的要求，将方程化为标准形式求解后的图像如下，第一幅图是解的图像，第二幅是计算误差。

从第二幅图可以看到，计算的最大误差是10-3方量级。

通过这个例子我们可以基本掌握PDE求解偏微分方程的步骤和方法，后面我将详细介绍如何设置区域及边界条件。

掌握了区域和边界条件的设定，就可以轻松求解遇到的偏微分方程了。

图后是附带的matlab命令以及注释，并提供m文件附件下载，下载后解压即可。

希望能对大家有所帮助。

下面是编写的求解上述方程的matlab语句及说明：g='mygeom';b='mybound';定义区域，边界条件。

mygeom是定义区域的子函数名，函数名可根据自己的需要取定，区域的确定规则由pdegeom函数说明，注意pdegeom函数只是说明如何定义区域，它并不直接确定区域；mybound是定义边界条件的子函数名，与区域类似，边界的确定规则由函数pdebound确定。

后面我会详细介绍区域和边界的取法。

[p,e,t] = initmesh(g);网格初始化，此处也可以写成[p,e,t] = initmesh('mygeom');这样可以省略上面的语句[p,e,t] = refinemesh(g,p,e,t);[p,e,t] = refinemesh(g,p,e,t);加密网格两次，需要加密几次重复几次即可，根据具体问题确定加密次数U= assempde(b,p,e,t,1,0,'2*(x+y)-4');调用assempde函数计算方程的数值解，assempde函数的详细用法可以参考MATH 网站或者PDE的使用指南。

文章标题：深入探讨 Matlab 中求解偏微分方程的方法和应用一、引言在现代科学和工程中，偏微分方程是一种重要的数学工具，用于描述各种自然现象和物理过程，如热传导、流体力学、电磁场等。

Matlab 是一个用于科学计算和工程应用的强大工具，提供了丰富的数值计算和数据可视化功能，其中包括求解偏微分方程的工具箱，本文将深入探讨在Matlab中求解偏微分方程的方法和应用。

二、基本概念偏微分方程（Partial Differential Equation, PDE）是关于多个变量的函数及其偏导数的方程。

在物理学和工程学中，PDE广泛应用于描述空间变量和时间变量之间的关系。

在Matlab中，求解PDE通常涉及到确定PDE类型、边界条件、初始条件和求解方法等步骤。

三、求解方法1. 有限差分法（Finite Difference Method）有限差分法是求解PDE的常用数值方法之一，它将PDE转化为差分方程组，并通过迭代求解得到数值解。

在Matlab中，可以使用pdepe 函数来求解具有一维、二维或三维空间变量的PDE，该函数可以直接处理边界条件和初始条件。

2. 有限元法（Finite Element Method）有限元法是另一种常用的数值方法，它将求解区域离散化为有限数量的单元，并通过单元之间的插值来逼近PDE的解。

Matlab提供了pdenonlin函数来求解非线性PDE，该函数支持各种复杂的几何形状和非线性材料参数。

3. 特征线法（Method of Characteristics）特征线法适用于一维双曲型PDE的求解，该方法基于特征线方程的性质来构造数值解。

在Matlab中，可以使用pdegplot函数来展示特征线，并通过构造特征线网格来求解PDE。

四、实际应用1. 热传导方程的求解假设我们需要求解一个长条形的材料中的热传导方程，可以通过在Matlab中定义边界条件和初始条件，然后使用pdepe函数来求解得到温度分布和热流线。

matlab解偏微分方程偏微分方程（PDE）是描述物理系统和工程问题中的变化和变形的基本方程之一。

它们是数学方程，可以用来解决流体力学、热传递、电磁场和结构分析等领域的问题。

在MATLAB中，可以使用PDE工具箱来求解偏微分方程。

PDE工具箱是MATLAB中的一个工具箱，用于求解偏微分方程。

它提供了多种方法来求解PDE，如有限元方法、有限差分方法、谱方法等。

PDE工具箱还提供了可视化工具，可以帮助用户更好地理解方程的解。

以下是PDE工具箱的使用步骤：1. 创建偏微分方程使用PDE工具箱，可以通过选择预定义的模型或手动创建方程来定义偏微分方程。

预定义的模型包括泊松方程、热传导方程、斯托克斯方程等。

手动创建方程要求用户提供方程的系数和初始条件。

2. 定义边界条件通过定义边界条件，可以限制方程的解在特定区域内。

通常，边界条件与实际问题的物理特征有关。

例如，泊松方程的边界条件可以是Dirichlet、Neumann或Robin条件。

3. 离散化空间和时间PDE工具箱使用离散化方法来计算偏微分方程的解。

在离散化过程中，空间和时间被分割成小的网格。

离散化方法的选择取决于所使用的数值方法。

4. 求解方程完成离散化后，PDE工具箱可以求解偏微分方程。

求解器的选取依赖于方程的类型和分析目的。

例如，稳态问题可以使用静态求解器，而动态问题可以使用显式和隐式求解器。

5. 可视化解PDE工具箱提供了多种工具来可视化解。

用户可以使用等值线、箭头和图形等来显示解的不同方面。

此外，PDE工具箱还提供了交互式工具，使用户可以更改参数以观察不同的解。

总之，MATLAB的PDE工具箱提供了一个方便的方式来解决偏微分方程。

通过使用这个工具箱，用户可以创建、定义、求解和可视化偏微分方程。
