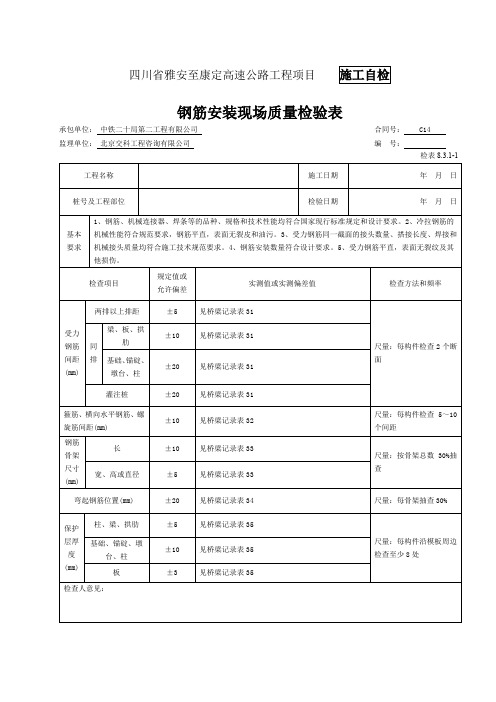

四川省雅安至康定高速公路工程项目钢筋安装现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.3.1-1四川省雅安至康定高速公路工程项目钢筋安装分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46四川省雅安至康定高速公路工程项目模板、支架及拱架安装检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：记录表11检查人： 质检负责人： 四川省雅安至康定高速公路工程项目柱或双壁墩身现场质量检验表承包单位： 中铁二十局第二工程有限公司 合同号： C14 监理单位： 北京交科工程咨询有限公司 编 号：检表8.6.1-2四川省雅安至康定高速公路工程项目柱或双壁墩身分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46四川省雅安至康定高速公路工程项目混凝土浇筑申请报告单承包单位：中铁二十局第二工程有限公司合同号：C14 监理单位：北京交科工程咨询有限公司监表13四川省雅安至康定高速公路工程项目混凝土施工检查记录表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：记录表13检查人：质检负责人：四川省雅安至康定高速公路工程项目柱或双壁墩身外观鉴定检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：外观记录表8.6.1-2检查人：质检负责人：现场监理：专业监理：四川省雅安至康定高速公路工程项目水准测量记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：工程名称:工程部位: 检测日期：测量：计算：复核：四川省雅安至康定高速公路工程项目全站仪平面位置检测表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：工程名称: 桩号及工程部位：日期：测表11测量：计算：复核：。

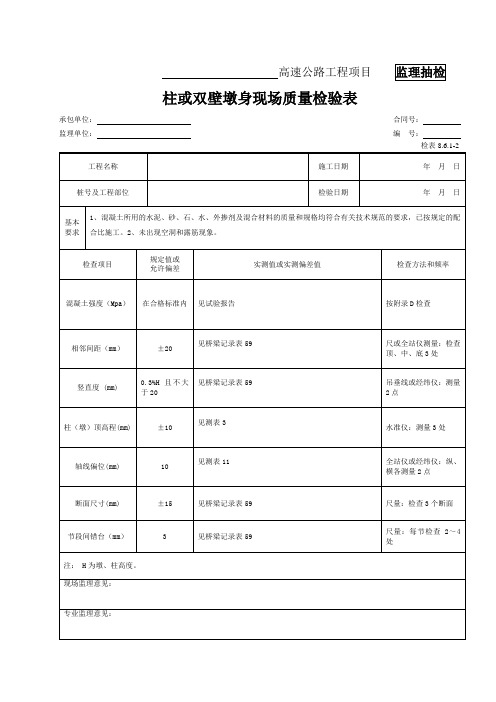

30-柱或双壁墩身现场质量检验表(检表8.6.1-2)

30-柱或双壁墩身现场质量检验表(检表8.6.1-2)

检查项目
规定值或 允许偏差Fra bibliotek实测值或实测偏差值
检查方法和频率
混凝土强度（Mpa） 在合格标准内 见试验报告
按附录 D 检查
相邻间距（mm）
±20
见桥梁记录表 59
竖直度 (mm)
0.3%H 且 不 大 见桥梁记录表 59 于 20
柱（墩）顶高程(mm)
±10
见测表 3
轴线偏位(mm)
10
见测表 11
断面尺寸(mm)
±15
见桥梁记录表 59
节段间错台（mm）
3
注： H 为墩、柱高度。 现场监理意见：
专业监理意见：
见桥梁记录表 59
尺或全站仪测量：检查 顶、中、底 3 处
吊垂线或经纬仪：测量 2点
水准仪：测量 3 处
全站仪或经纬仪：纵、 横各测量 2 点
尺量：检查 3 个断面
尺量：每节检查 2～4 处
承包单位： 监理单位：
工程名称
高速公路工程项目
柱或双壁墩身现场质量检验表
施工日期
监理抽检
合同号： 编 号：
检表 8.6.1-2 年月日
桩号及工程部位
检验日期
年月日
基本 1、混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格均符合有关技术规范的要求，已按规定的配 要求 合比施工。2、未出现空洞和露筋现象。

墩柱检表及记录表

墩柱检表及记录表

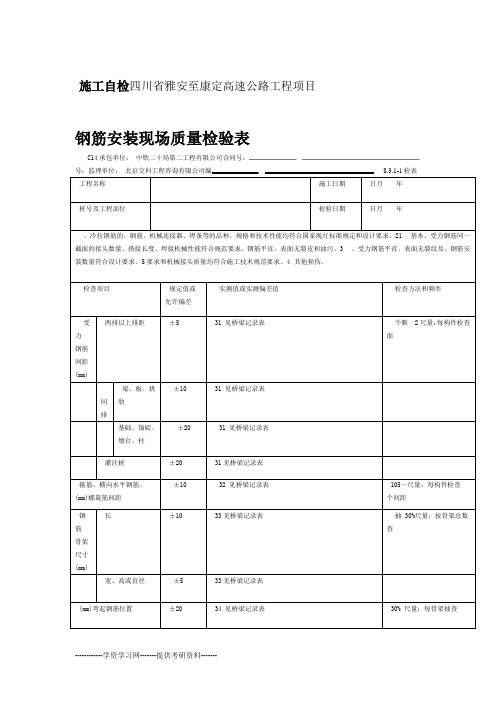

施工自检四川省雅安至康定高速公路工程项目钢筋安装现场质量检验表C14承包单位：中铁二十局第二工程有限公司合同号：号：监理单位：北京交科工程咨询有限公司编8.3.1-1检表四川省雅安至康定高速公路工程项目钢筋安装分项工程关键工序交验单C14承包单位：中铁二十局第二工程有限公司合同号：北京交科工程咨询有限公司号：监理单位：编施工自检四川省雅安至康定高速公路工程项目模板、支架及拱架安装检查记录表C14承包单位：中铁二十局第二工程有限公司合同号：号：北京交科工程咨询有限公司编监理单位：11记录表质检负责人：检查人：施工自检四川省雅安至康定高速公路工程项目柱或双壁墩身现场质量检验表C14中铁二十局第二工程有限公司合同号：承包单位：号：编监理单位：北京交科工程咨询有限公司8.6.1-2检表四川省雅安至康定高速公路工程项目柱或双壁墩身分项工程关键工序交验单C14承包单位：中铁二十局第二工程有限公司合同号：北京交科工程咨询有限公司号：监理单位：编四川省雅安至康定高速公路工程项目混凝土浇筑申请报告单C14承包单位：中铁二十局第二工程有限公司合同号：监理单位：北京交科工程咨询有限公司13监表施工自检四川省雅安至康定高速公路工程项目混凝土施工检查记录表C14承包单位：中铁二十局第二工程有限公司合同号：号：监理单位：北京交科工程咨询有限公司编13记录表质检负责人：检查人：四川省雅安至康定高速公路工程项目柱或双壁墩身外观鉴定检查记录表C14承包单位：合同号：中铁二十局第二工程有限公司号：编监理单位：北京交科工程咨询有限公司8.6.1-2外观记录表质检负责人：检查人：专业监理：现场监理：施工自检四川省雅安至康定高速公路工程项目水准测量记录表C14承包单位：中铁二十局第二工程有限公司合同号：号：编北京交科工程咨询有限公司监理单位：检测日期：:工程部位工程名称:3测表复核：计算：测量：施工自检四川省雅安至康定高速公路工程项目全站仪平面位置检测表C14合同号：中铁二十局第二工程有限公司承包单位：号：监理单位：北京交科工程咨询有限公司编期：工程名称:日桩号及工程部位：11测表测量：复核：计算：。

墩柱模板验收安全施工表最终版

墩柱模板验收安全施工表最终版
工程部/日期
技术主管/日期
现场技术员/日期
≤1mm
游标卡尺
7
孔距累计误差
≤1mm
钢卷尺
8
模板表面
不允许有麻坑、划痕、擦伤、锤击、严重锈蚀、等缺陷
目测
9
模板周边
磨平，不允许有毛刺、飞溅
目测
10
焊缝
不允许有假焊、虚焊、夹渣、裂缝等缺陷
目测
11
焊角高度
符合要求
焊角高度尺
12
焊缝长度
符合要求，焊缝布置均匀
钢卷尺
13
面板应伸出法兰
0.5～1mm
角尺、塞尺

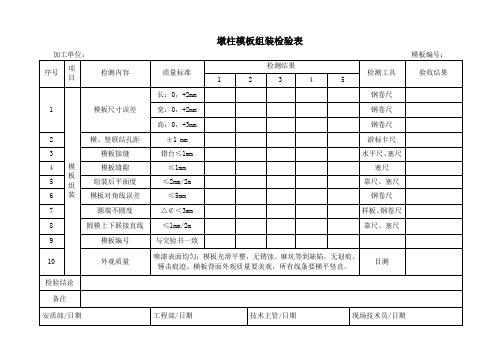

墩柱模板组装检验表
加工单位：模板编号：
序号
项目
检测内容
质量标准
检测结果
检测工具
验收结果
1
2
3
4
5
1
模板组装
模板尺寸误差
长：0，+2mm
钢卷尺
宽：0，+2mm
钢卷尺
高：0，+3mm
钢卷尺
2
横、竖联结孔距
±1 mm
游标卡尺
3
模板接缝
错台≤1mm
水平尺、塞尺
4
模板缝隙
≤1mm
塞尺
5
组装后平面度
≤2mm/2m
技术主管/日期
现场技术员/日期
墩身平模板检验表
加工单位：模板编号：
序号
项目
检测内容
质量标准
检测结果
检测工具
验收结果
1
2
3
4
5
1
单件模板
模板长度
±1 mm
钢卷尺
2

钢柱成品检查记录表

钢柱成品检查记录表
附件4

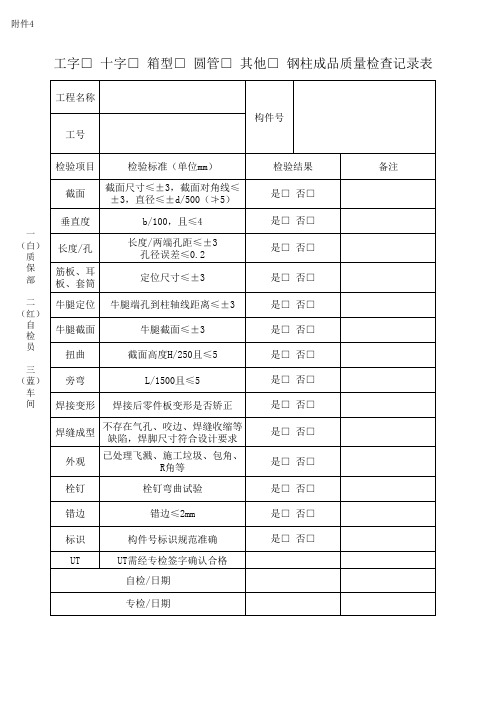

工字□ 十字□ 箱型□ 圆管□ 其他□ 钢柱成品质量检查记录表
工程名称 工号
ห้องสมุดไป่ตู้
构件号
检验项目
检验标准（单位mm）
截面
截面尺寸≤±3，截面对角线≤ ±3，直径≤±d/500（≯5）
一 （白）
质 保 部
垂直度
长度/孔 筋板、耳 板、套筒
二 （红）
自 检 员
三 （蓝）
车 间
牛腿定位 牛腿截面
扭曲 旁弯 焊接变形
b/100，且≤4 长度/两端孔距≤±3
孔径误差≤0.2 定位尺寸≤±3
牛腿端孔到柱轴线距离≤±3 牛腿截面≤±3
截面高度H/250且≤5 L/1500且≤5
焊接后零件板变形是否矫正
焊缝成型
不存在气孔、咬边、焊缝收缩等 缺陷，焊脚尺寸符合设计要求
外观
已处理飞溅、施工垃圾、包角、 R角等
栓钉
栓钉弯曲试验
错边
错边≤2mm
标识 UT
构件号标识规范准确 UT需经专检签字确认合格
自检/日期
专检/日期
检验结果 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□ 是□ 否□
备注

墩柱检表及记录表

墩柱检表及记录表

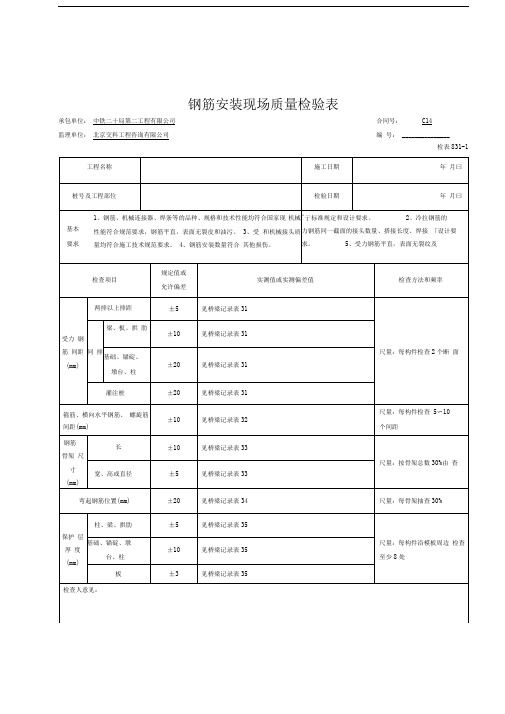

钢筋安装现场质量检验表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：_______________检表831-1四川省雅安至康定高速公路工程项目钢筋安装分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号： ____________监表：46模板、支架及拱架安装检查记录表C14 承包单位：中铁二十局第二工程有限公司合同号:监理单位：北京交科工程咨询有限公司编号:四川省雅安至康定高速公路工程项目柱或双壁墩身现场质量检验表承包单位：中铁二十局第二工程有限公司 监理单位：北京交科工程咨询有限公司合同号： C14编号：柱或双壁墩身分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：_____________监表：46混凝土浇筑申请报告单承包单位：中铁二十局第二工程有限公司合同号：C14监理单位:北京交科工程咨询有限公司监表13四川省雅安至康定高速公路工程项目I施工自检混凝土施工检查记录表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位:北京交科工程咨询有限公司编号：_______________记录表13监理意见:四川省雅安至康定高速公路工程项目柱或双壁墩身外观鉴定检查记录表承包单位：中铁二十局第二工程有限公司 监理单位：北京交科工程咨询有限公司外观记录表 861-2检查人： 质检负责人： 现场监理：专业监理:合同号： C14编号：水准测量记录表承包单位：中铁二十局第二工程有限公司 监理单位：北京交科工程咨询有限公司 工程名称：工程部位：四川省雅安至康定高速公路工程项目施工自检测表3测量: 计算: 复核:合同号： 编号： 检测日期:C14四川省雅安至康定高速公路工程项目施工自检全站仪平面位置检测表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：工程名称：桩号及工程部位：日期：测表11测量: 计算: 复核:。

墩柱检表及记录表

四川省雅安至康定高速公路工程项目钢筋安装现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.3.1-1四川省雅安至康定高速公路工程项目钢筋安装分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46四川省雅安至康定高速公路工程项目模板、支架及拱架安装检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：检查人：质检负责人：四川省雅安至康定高速公路工程项目柱或双壁墩身现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.6.1-2柱或双壁墩身分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46混凝土浇筑申请报告单承包单位：中铁二十局第二工程有限公司合同号：C14 监理单位：北京交科工程咨询有限公司监表13四川省雅安至康定高速公路工程项目混凝土施工检查记录表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：记录表13四川省雅安至康定高速公路工程项目柱或双壁墩身外观鉴定检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：外观记录表8.6.1-2检查人：质检负责人：现场监理：专业监理：四川省雅安至康定高速公路工程项目水准测量记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：工程名称:工程部位: 检测日期：测量：计算：复核：四川省雅安至康定高速公路工程项目全站仪平面位置检测表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：工程名称: 桩号及工程部位：日期：测表11测量：计算：复核：。

墩柱检表及记录表

四川省雅安至康定高速公路工程项目钢筋安装现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.3.1-1四川省雅安至康定高速公路工程项目钢筋安装分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46四川省雅安至康定高速公路工程项目模板、支架及拱架安装检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：检查人：质检负责人：四川省雅安至康定高速公路工程项目柱或双壁墩身现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.6.1-2柱或双壁墩身分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46混凝土浇筑申请报告单承包单位：中铁二十局第二工程有限公司合同号：C14 监理单位：北京交科工程咨询有限公司监表13四川省雅安至康定高速公路工程项目混凝土施工检查记录表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：记录表13墩柱检表及记录表四川省雅安至康定高速公路工程项目柱或双壁墩身外观鉴定检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：外观记录表8.6.1-2检查人：质检负责人：现场监理：专业监理：墩柱检表及记录表四川省雅安至康定高速公路工程项目水准测量记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：工程名称:工程部位: 检测日期：测量：计算：复核：墩柱检表及记录表四川省雅安至康定高速公路工程项目全站仪平面位置检测表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：工程名称: 桩号及工程部位：日期：测表11测量：计算：复核：。

墩柱检查一览表

9
模板螺栓连接，缆风绳设置是否到位，安全爬梯、操作平台是否按批复的专项安全施工方案和标准化指南要求实施
10
现场砼浇筑串筒、振捣等设备是否齐全、完好。
11
砼浇筑时砼塌落度是否符合要求
12
砼浇筑时分层布料、分层振捣等是否按首件总结工艺工法进行。
事后Leabharlann 13模板的拆除是否根据其结构特点及砼规定强度（5MP）要求。
14
是否采用塑料薄膜包裹、滴灌养生，且不少于7天。
15
墩柱是否进行编号标识和砼等级评定。
16
相关记录表格（影像资料）是否齐全
17
对上道工序是否签认，现场技术人员是否到岗
符合要求：√ 不符合要求：×
施工员： 主管工程师： 日期:
监 理： 日期：
墩柱检查一览表
桥梁名称： 部位编号： 所属标段（工区）：
过程
序号
检查内容
合格
不合格
事前
1
检查分项工程开工报告是否已批复、首件总结是否完成
2
项目部对原材料的检验是否已合格，总监办工地试验室对原材料是否抽检合格
3
是否进行三级安全、技术交底，检查三级交底是否完成
4
墩柱（肋板）与系梁（承台）顶接触面或高墩分段接缝混凝土是否凿毛、冲洗干净。
事中
5
出场钢筋骨架是否验收、钢筋骨架（高墩分节段）吊装垂直度、焊接质量、垫块布设是否符合规范要求。
6
现浇梁段墩柱、固结墩的预埋筋（件）是否符合设计要求。
7
墩柱模板是否经准入验收，是否进行试拼，拼缝是否平整、严密。是否复测其平面位置、垂直度及墩顶高程（高于设计3-5cm）并标记。
8
模板表面处理是否到位，所用脱模剂是否符合要求、模板与系梁（承台）连接处是否采取封堵措施。

墩柱自检记录表

二、模板检查（检查时间年月日）
模板情况
项目
1
2
3
4
5
相邻两板表面高差（mm）
轴线偏位（mm）
模内尺寸偏差（mm）
高程偏差（侧模板上标线）（mm）垂直度或坡度
表面平整度（mm）
三、灌注记录
1、开盘时间：年月日，坍落度：mm。
2、终盘时间：年月日，设计混凝土方量，灌注砼方量，盘数。
3、施工气温：最高最低。
墩台身自检记录表
工程名称：桩号：编号：
一、钢筋检查（钢筋加工施工时间：；检查时间年月日）
序号
编号及规格
根数
设计值（mm）
实测（mm）
1
2
3
4
5
6789来自101主筋
间距
2
加劲筋
间距
3
箍筋
间距
4
钢筋骨架
长
宽（高、直径）
5
保护层厚度
6、受力筋接头形式规定长度mm实测最小值mm，（≥5（10）d）。
7、预埋件尺寸：符合要求不符合要求。
