WCDMA小区向GSM小区重选的参数设臵以及基本过程总体来说WCDMA向GSM小区重选状态总共分为：IDLE MODE：UE可以在空闲状态下，在WCDMA小区向GSM小区进行重选。
主要根据：网络广播参数，测量服务小区并测量是否进行小区重选。
CONNECTED MODE：UE可以在CELL_FACH,CELL_PCH,URA_PCH的分组连接状态下执行系统间的小区重选。
对于3G向2G的切换和漫游，可以不要求2G系统升级（2G可以是R99以前的协议版本）。
如果2G协议版本支持，那么将更良好的实现系统间的切换和漫游。
具体的3G—>2G网络的应用：1、空闲状态：UE可以自由实现系统间的小区选择和重选2、Voice：从3G到2G进行切换，从2G回3G可以不切换，也可以切换（需要参数设臵，现网中一般采用不切）。
3、VP：从3G到2G单向切换，VP回落为语音（MSC要支持）4、PS：3G—>2G切换，2G回3G通过小区重选。
5、PS＋CS：CS业务保持，PS业务挂起。
（2G不支持多业务）小区重选的过程介绍（个人理解为）：启动小区搜索—>针对小区进行排队—>启动计时器—>到达迟滞门限后发生小区重选。
UE在3G网络中时并不是任何时候都会进行2G信号的测量，只有当当前频点的质量低于一个门限SsearchRAT GSM时才进行2G信号的测量。
下面分别进行介绍：1、启动小区搜索：其中小区搜索分为，当小于一定门限值时，UE首先测量相邻的GSM小区的信号强度；当达到小区搜索门限值时，启动对GSM邻区的小区搜索。
当WCDMA服务小区的导频强度EC/NO小于“ Qqualmin+Ssearch RAT ”时， UE开始测量相邻GSM小区的信号强度。
Qqualmin: 3G小区的最低接入信号质量门限值。
该值设臵越大，小区重选越早；设臵越小，小区重选越晚；但有可能造成UE驻留在该小区后无法正常的收到PCCPCH承载的系统消息。

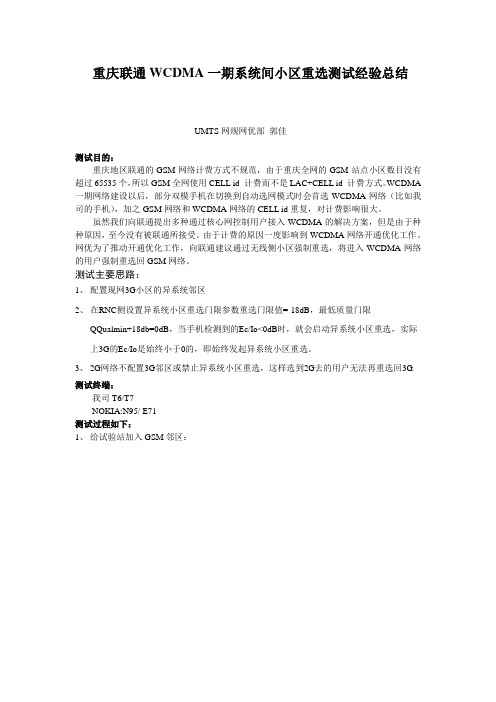

重庆联通WCDMA一期系统间小区重选测试经验总结UMTS网规网优部郭佳测试目的：重庆地区联通的GSM网络计费方式不规范，由于重庆全网的GSM站点小区数目没有超过65535个，所以GSM全网使用CELL id 计费而不是LAC+CELL id 计费方式。
WCDMA 一期网络建设以后，部分双模手机在切换到自动选网模式时会首选WCDMA网络（比如我司的手机），加之GSM网络和WCDMA网络的CELL id重复，对计费影响很大。
虽然我们向联通提出多种通过核心网控制用户接入WCDMA的解决方案，但是由于种种原因，至今没有被联通所接受。
由于计费的原因一度影响到WCDMA网络开通优化工作。
网优为了推动开通优化工作，向联通建议通过无线侧小区强制重选，将进入WCDMA网络的用户强制重选回GSM网络。
测试主要思路：1、配置现网3G小区的异系统邻区2、在RNC侧设置异系统小区重选门限参数重选门限值=-18dB，最低质量门限QQualmin+18db=0dB，当手机检测到的Ec/Io<0dB时，就会启动异系统小区重选，实际上3G的Ec/Io是始终小于0的，即始终发起异系统小区重选。
3、2G网络不配置3G邻区或禁止异系统小区重选，这样选到2G去的用户无法再重选回3G. 测试终端：我司T6/T7NOKIA:N95/ E71测试过程如下：1、给试验站加入GSM邻区：在测试过程中发现，邻区配置的900M频段邻区，CNT解码测量控制信息的时候会错解成DCS1800频段。
2、修改SSearchRat=18，Qoffset1SNSib11=-30：该参数指示了小区重选的系统间测量触发门限Ssearch,RAT。
UE用来进行是否执行系统间测量的判决，当不使用HCS时，如果服务小区质量大于Ssearch,RAT 则不执行系统间测量，如果服务小区质量小于等于Ssearch,RA T或者Ssearch,RAT未配置，则执行系统间测量，在3G驻留小区的Ec/No小于QQualMin +Ssearch,RAT 时开始进行系统间测量。
系统间切换的调试方法目前的系统间切换测试条目主要有以下几个方面:从前期我们在中移以及其他相关的测试情况来看, 系统间切换的花样越来越多, 越来越考察切换和重选的成功率和下载速率,对我们的要求也是越来越高。
在进行系统间的切换和重选时,首先要设置 GSM 外部小区配置,要根据厂家提供的数据,要配置相关的 LAC,CI,ARFCN,NCC,BCC ,注意其中的 NCC 和 BCC 千万不能搞错,在 GSM 中, 可以依据 ARFCN 和 NCC 、 BCC 唯一确定一个小区。
在Nokia 手机中可以翻到 0102的页面, 其中有 B ××的显示, 例如××为 56, 56 = 111000 = NCC (3Bit +BCC (3Bit , 所以可以反推出 NCC =7, BCC =0,现场就有人总是出现系统间切换失败,后来才发现是 NCC 和 BCC 配错了。
然后在 GSM 邻接小区配置中选择这个 GSM 外部小区为 3G 小区的邻区:进行系统间切换, 必须打开压缩模式, 进行系统间测量, 有关压缩模式的配置可以直接选用模板的参数,现在一般选用的系统间压缩模式的参数只配一套,即 GSM RSSI的测量, 可以不需要选择 GSM Verified 的方式,所以可以在系统间测量 0中红色圈中选择“不需要确认”即可。
目前打开压缩模式必须在等到同频测量中的 1f 事件上报,即本小区的信号电平低于一个门限,特别注意 1f 事件中红色圈圈里的那个” -4” ,越小越难触发 1f 事件, 故不能下调的太小。
设置 UE 系统间测量 1中用于触发切换命令的 3a , 3c 事件门限,特别注意红圈的值, 改的越小,越容易发起切换。
目前默认配置的 3a 事件的门限,所以 3a 事件中Utran 进行系统进行质量判决的绝对门限也是越大越容易切换。
进行小区重选时,必须配置 Sib3和 Sib11中的相关内容,特别是在 CELL_FACH 下的小区重选, 必须配置 Sib11有关 FACH 测量信息。
WCDMA与GSM系统间互操作浅析作者：白雪光摘要随着联通3G网络的建设不断完善，目前通辽3G用户已经快速发展。
而新用户对3G概念的陌生，随之而来的用户投诉也呈现上升的趋势。
其中现阶段较频繁的投诉就是“无3G信号”与频繁的占用2G网络。
本文将重点讨论2G至3G的重选与3G至2G的切换。
主要内容如下：1）3G至2G的切换参数设置；2）2G至3G的切换场景设置；3）2G向3G的重选参数设置。
关键词：切换；重选；压膜。
一、概述2009年1月份国内3G牌照发放后，三大运营商快速建起了各自的3G网络。
所谓3G是指第三代数字移动通信技术，3G以手机语音功能之外的无线上网、手机电视等数据功能为特色。
3G建设初期, 运营商不可能全面建设一张覆盖全国的3G网络，先覆盖一些重要的大中城市，但是运营商也不能不考虑众多县城及农村市场。
对于获得WCDMA 3G牌照的中国联通来说，已经拥有覆盖全国各地的GSM/GPRS网络，可以打语音电话、发短消息、彩信和网页浏览等等。
3G网络未实现覆盖全国时，为了在3G覆盖区边缘保持用户业务的连续性, 有必要依赖现有的GSM/GPRS网络，异系统间切换技术来实现3G用户无缝漫游。
异系统间切换是指移动台终端从一种接入技术的系统移动到另外一种接入技术的系统时仍保持通信连接的过程。
例如，在WCDMA 网中用户打语音电话过程中，移动到WCDMA网络覆盖范围之外或WCDMA网边缘弱覆盖区，语音通信在用户毫无察觉的情况下切换到GSM/GPRS网络中，并且语音通信不掉话。
同样用户在浏览网页或使用分组业务时，即使从WCDMA小区移到GSM/GPRS小区，也能获得连续的数据业务服务。
二、概念介绍1)小区选择当手机开机或从盲区进入覆盖区时，手机将寻找PLMN允许的所有频点，并选择合适的小区驻留，这个过程被称为小区选择。
2)小区重选当用户在空闲状态下从一个小区穿越到另一个小区时，用户就会选择质量较好的另一个小区作为当前服务小区，这个过程就是小区重选。
切换问题分析第一章切换问题定义总体描述一般定义话统定义路测定义总体描述当用户在移动的过程中越过小区覆盖范围，或位于小区的边界处的时候，为了保证通信的连续性和良好的通信质量，会进行切换。
切换包括软切换、更软切换、同频硬切换、异频硬切换和系统间切换等类型。
切换问题是影响网络性能的重要因素，比如切换失败可能导致掉话，切换频繁会浪费大量的网络资源，软切换比例过高会消耗过多的前向容量等等，可见，切换对于通信质量、系统容量等有很大的影响。
一般定义广义来讲，切换问题是指UE经过切换带而没有正常发起切换，或者发起切换但是切换失败等所有与切换相关的问题。
本文只关注切换成功率和软切换比例方面的问题。
从空口信令来看，切换失败是指RNC下发了切换命令(包括软切换的ACTIVE SET UPDATE、硬切换的PHYSICAL CHANNEL RECONFIGURATION、系统间切换的HANDOVER FROM UTRAN)，但是没有收到相应的切换完成消息(软切换的ACTIVE SETUPDATE COMPLETE、硬切换的PHYSICAL CHANNEL RECONFIGURATION COMPLETE、系统间切换没有空口完成消息而是CN发给RNC的IuRelease Command)。
话统定义话统中切换成功率通用公式如下:由于软切换比例主要对系统容量产生影响，因此应从话务量出发定义软切换比例。
软切换比例公式定义如下:反映的是软切换对系统资源的实际消耗程度。
路测定义为路测工具也是采集UE侧的空口信令进行分析，因此，对于切换失败的问题定义与前面“一般定义”一节中描述基本一致。
路测工具中关于软切换比例的定义是测试中所有记录的点中处于软切换状态的点的比例，它的值可以近似地反映软切换区的面积与网络覆盖总面积之比。
它与话统中的软切换比例稍有不同：前者是基于覆盖区域定义的，后者则是基于系统资源定义的第二章切换问题分析流程及方法切换问题优化流程网络信息搜集和优化目标确定话统数据采集和切换问题收集定位问题——路测和信令分析参数调整调整验证切换问题优化流程网络信息搜集和优化目标确定需要搜集的网络信息包括:解整个网络的组网方式、结构，确定系统由哪些RNC、CN组成，以及哪些RNC之间有Iur连接而哪些没有，然后可以根据这些组网信息，结合基站的分布和载频的配置情况，分析出哪些地方是软切换，哪些地方应该存在异频硬切换，哪些地方应该是同频硬切换。
浅谈提升WCDMA至GSM异系统话音切换成功率的方法[摘要] 本文主要针对潮州市WCDMA网络投入运营初期与GSM网络的互操作问题，在结合实际优化的基础上重点阐述了提升WCDMA至GSM异系统话音切换成功率的方法，分别从建网初期的现状、日常优化方法、参数优化、邻区优化等方面进行分析，为提升现网异系统切换成功率做指导。
[关键词] WCDMA 切换邻区参数1前言在WCDMA网络的运营初期，覆盖可能并不完善，部分区域在离开WCDMA 覆盖时需要切换或者重选到GSM网络，以确保用户的业务连续性。
目前，中国联通的WCDMA网络运营是允许WCDMA语音业务切换至GSM，而禁止GSM 切换至WCDMA，3G用户空闲状态下可以在WCDMA网络与GSM网络之间重选。
潮州联通根据自身运营初期3G用户量少、通话次数采样点不足、网络覆盖不连续等情况，每天监控出现切换失败的小区并及时做分析和处理。
通过检查相关的2G和3G邻区是否合理、检查切换失败的2G小区是否有干扰或拥塞、检查3G失败小区是否越区覆盖、检查2G和3G切换区域是否存在覆盖不足等情况，找出对应的原因进行相应的处理。
以达到提升WCDMA至GSM异系统话音切换成功率的目的。
2异系统话音切换成功率的提升方法通过对切换失败小区的监控、分析与处理，我们总结出引起切换失败的原因主要包括：2G和3G小区的硬件问题、2G和3G小区的参数设置问题、3G小区信号覆盖不合理、2G和3G小区的邻区问题、2G小区的干扰和拥塞问题。
对于这些问题，我们采用了一系列的方法来防止切换失败的发生，以下分几点分析提升WCDMA至GSM异系统话音切换成功率的方法：2.1通过监控告警第一时间发现2G和3G小区的硬件问题，并且及时处理，减少硬件问题对系统间的切换影响；2.2对于2G和3G小区的参数设置问题，每周进行参数一致性的检查，包括3G和2G小区。
对于有邻区关系的2G和3G小区，在修改参数后都要同步更新与之对应的小区参数，并且每周对3G外部GSM小区的NCC、BCC、BCCH和LAC等信息进行核对，确保参数的实时准确；2.3对于3G小区信号覆盖不合理的情况，首先进行现场无线环境的勘察，再结合实际情况对这些小区进行覆盖调整，包括天馈调整、参数调整。
WCDMA 异系统切换与重选i.3G-2G切换CS域3G到2G的切换分为两个环节：测量与切换，信令流程见图UE触发2D事件的测量报告RNC下发异系统测量控制消息UE上报异系统小区测量信息RNC向UE发送异系统切换执行图 2.4 CS3G->2G信令流程图UU口事件流程：2D 进入压膜，2F退出压膜，3A判断执行切换信令流程说明1)UE在3G系统的某小区边缘向外移动的过程中，当满足RNC配置的2D事件上报条件时，UE上报测量报告（Measurement Report），报告2D事件发生，说明当前3G小区信号质量较差，需要寻找其它频率或其它系统的信号源；2)RNC将启动压缩模式，对异频或异系统进行测量。
下发无线链路重配置准备（RL RECONFIG PREPARE）消息，要求NodeB准备启动压缩模式；3)NodeB准备好资源后回无线链路重配置完成（RL RECONFIG READY）消息给RNC；4)RNC下发物理信道重配置（PHYSICAL CHANNEL RECONFIG）消息给UE，准备启动压缩模式；5)RNC在确认UE收到PHYSICAL CHANNEL RECONFIG消息后，向NodeB下发无线链路重配置确认（RL RECONFIG COMMIT）消息；6)UE根据新的配置数据完成相关配置后，向RNC回物理信道重配置完成（PHYSICAL CHANNEL RECONFIG COMPLETE）消息，表示压缩模式已启动完成；7)RNC下发测量控制（Measurement Control）消息，让UE进行异系统测量；8)UE上报测量报告（Measurement Report），报告各2G小区的测量值及确认情况；9)经判断满足切换条件，RNC发起迁移请求（Relocation Required）消息给核心网；10)在2G侧分配好相关资源后，核心网向RNC下发迁移响应（RELOCATION COMMAND）消息；11)RNC下发切换响应（HANDOVER FROM 3G COMMAND）消息给UE，要求UE进行异系统切换；12)在UE接入2G网络后，核心网下发Iu口释放（IU RELEASE COMMAND）消息通知RNC释放UE在3G系统的资源13)RNC响应Iu释放（IU RELEASE COMPLET）消息给核心网；然后再释放NodeB的无线资源。
关键的参数如下表所示：表６：切换参数设置示例1. 运算过程[切换的机制]：测量控制—>测量报告－>切换判决—>切换执行采用2D/2F 测量事件开启/关闭异系统的压缩模式测量；2D 判决公式为：2/22d d U sed U sed H T Q -≤其中：QUsed 是正在使用的载频信号质量TUsed 2d 是用于正在使用载频判决事件2D 的绝对门限H2d is the hysteresis parameter for the event 2d.（迟滞参数） 2F 门限：2/22f f Used Used H T Q +≥其中：QUsed 是正在使用的载频信号评估质量TUsed 2f 是正在使用的载频信号触发2F 事件的绝对门限H2f is the hysteresis parameter for the event 2f （迟滞参数） 利用3a 事件进行系统间切换3A 门限：2/3a Used Used H T Q -≤ ，MOther RAT >= 2G RSSI 3AQUsed ：是正在使用的3G 系统载频的评估质量.TUsed 是为被用载频配置的触发3A 事件的绝对门限H3a is the hysteresis parameter for event 3a.（迟滞参数）综上所述，并结合参数设置可看出：2D门限为：QUsed<= -105- 0/2，即QUsed<= -105dBm，即3G信号低于-105dBm，且持续640ms的时候启动压模测量；2F门限为：QUsed d>= -102+ 0/2，即QUsed>= -102dBm，即3G信号高于-102dBm，且持续640ms的时候关闭压模测量；3A门限为：QUsed<= -105- 0/2，即QUsed<= -105dBm， MOther RAT >= -85dBm，即3G信号低于-105dBm，2G信号高于-85dBm时，且持续640ms，则进行3A 切换；2. 参数特性CPICH 2D门限：该参数为起压模的判决门限，可选择Ec/Io或者rscp，取决与厂家的支持情况；参数设置得越大，容易发生起压模；设置得越小，难以起压模。
CPICH 2F门限：该参数为起压模的判决门限，可选择Ec/Io或者rscp，取决与厂家的支持情况；该参数应该与2d门限有5~10dB的差值，否则容易出现频繁的起、关压模。
Hysteresis 2d：2d算法中的迟滞参数，取值范围为(0, 0.5..14.5)dB，可设置的最小单位为0.5dB。
参数设置越大，越难起压模；反之则容易起压模。
Hysteresis 2f：2f算法中的迟滞参数，取值范围为(0, 0.5..14.5)dB，可设置的最小单位为0.5dB。
参数设置越大，越难关闭起压模。
Time to Trigger 2d：2d的判决时间门限，取值范围为(0, 10, 20, 40, 60, 80, 100, 120, 160, 200, 240, 320, 640, 1280, 2560, 5000)ms，一般默认为640ms，该参数的调整可以配合迟滞参数，在快衰落的场景当中，例如电梯、地下室内，为保证UE能及时的切换至室内2G网络，可以将该参数设置的更小，以加快切换的速度，例如200ms。
Time to Trigger 2f：参数的效果同上，一般在切换当中会考虑可以加快起压模，不建议加快2f，避免乒乓的出现。
CPICH 3A门限：该参数为3A切换算法的判决门限，可以是Ec/Io或rscp 进行判决，取决与厂家的支持情况；该参数如果高于2d的判决门限，则主要以2d门限为主，相当于3A门限不起作用。
2G RSSI 3A：2G小区需要满足的场强门限，即要求2G小区的场强高于该参数值才具备切换的条件。
Hysteresis 3a：3A切换算法的迟滞值，与2d、2f的迟滞设置思路相似。
注意：该参数是作用于服务小区的，如果希望单向地加快切换至某个2G小区的速度，可以优先考虑修改CIOother Rat的设置。
Time to Trigger 3a：3a的判决时间门限，取值范围为(0, 10, 20, 40, 60, 80, 100, 120, 160, 200, 240, 320, 640, 1280, 2560, 5000)msii.2G到3G的小区重选2G到3G小区重选分为两个环节：测量与重选，比如参数设置如下表所示：表５：重选参数设置示例1. 运算过程Reselection criteria (for a period of 5 s)CPICH Ec/Io > FDDQMIN ANDCPICH RSCP > RLA(s+n) + FDD_Qoffset其中：FDD_Qmin 和 FDD_Qoffset来自服务小区的系统广播从以上推算及表中设置可看出，由于Qsearch_I＝7，即始终搜索3G小区；FDD_Qoffset设置为0的代表- ，表示3G的RSCP值不作为参考，即当3G小区的CPICH Ec/No>-10dB，手机将重选至3G小区，除了以上，需要满足的时间要求如下：Ec/Io 高于FDD_Qmin 的时间持续5秒，才能重选到3G。
如果小区重选发生在最初15 秒内，FDD_Qoffset 提高5 dB。
手机从3G 小区重选到2G 小区的最初5 秒内不能重选回3G。
2. 参数特性Qsearch_I：该值取[0..6]时，分别对应，- 98, - 94, … , - 74 dBm表示服务小区质量低于对应值开始搜索3G小区；该值取[8..14]时，分别对应- 78, - 74, … , - 54 dBm，表示服务小区质量高于对应值开始搜索3G小区；7表示always；15表示never；一般情况下希望3G用户优先选择3G网络，因此该参数通常都设置为5(always)，即手机一直在搜索3G小区。
FDD_Qoffset：小区重选偏置参数，RSCP门限。
小区重选到3G小区时，要求3G小区RSCP高于所有2G小区RLA_C的至少偏移量，0 = - (always select a cell if acceptable),1 = -28 dB, 2 = -24 dB, … , 15 = 28 dB。
该参数与Qsearch_I相似，现网设置一般为0的目的是优先选择3G网络。
FDD_Qmin：小区重选到3G小区时，要求3G小区Ec/Io的最小质量门限，取值范围(0..7)，各个值所对应的Ec/Io为0= -20dB, 1= -6dB, 2= -18dB, 3= -8dB, 4= -16dB, 5= -10dB, 6= -14dB, 7= -12dB。
该参数所对应的Ec/Io值越大，则难以重选至3G，越小则容易重选至3G。
iii.3G到2G的小区重选参考3GPP协议TS 25.304，信号质量使用下式中的方法表示：只有Squal>0且Srxlev>0时，手机才认为此小区是一个合适小区，可以驻留UE计算服务小区的Squal，与SIB 3中的Ssearch RAT进行比较，在Squal<=Ssearch RAT时启动异系统测量，进行系统间小区重选过程的判决和处理。
小区重选过程的判决根据R准则进行，服务小区、邻接小区R准则度量值分别使用Rs、Rn表示：参数设置如下表所示：表：重选参数设置示例1. 运算过程测量过程：Ssearch RAT设置4dB，Qqualmin(小区的质量最小需求级)设置为-18，即得 Squalmeas<=Qqualmin+ sRatSearch即Squalmeas<=-18+4＝-14dB因此，系统间测量门限为-14dB，即服务小区Ec/Io低于-14dB时将发生频内测量。
小区重选过程：因为Rs=Qmeas(s)+Ohyst，Rn=Qmeas(n)-Qoffset，所以Qmeas(2G,n)-Qoffset >Qmeas(s)+Ohyst ，目前Qoffset1s,n设置为0，Qhyst1s设置为4，即Qmeas(2G,n) - Qmeas(3G,s)>4dB时重选至2G小区。
综上所述，结合参数设置可得：通过上表的参数设置可得，服务小区Ec/Io低于-14dB的时候，UE开始进行异系统间测量，当目标2G小区比3G小区高4dB，在持续1s的时间后，将发生到2G的小区重选。
